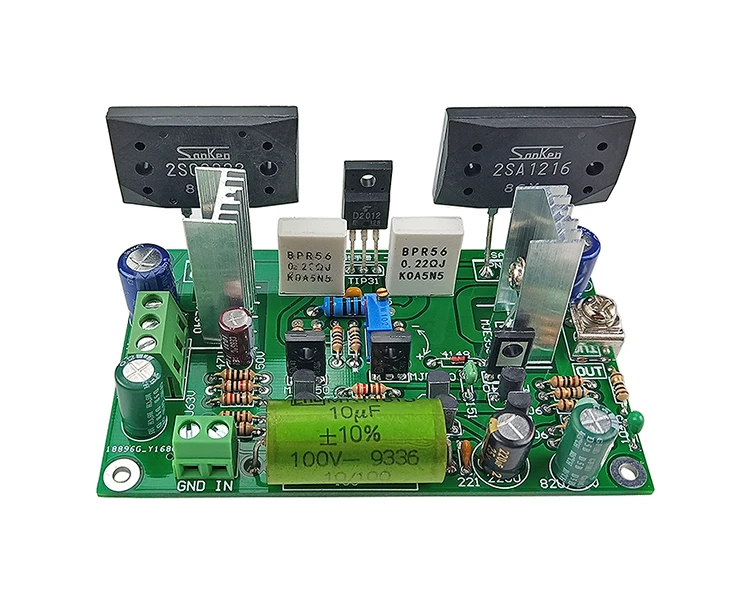

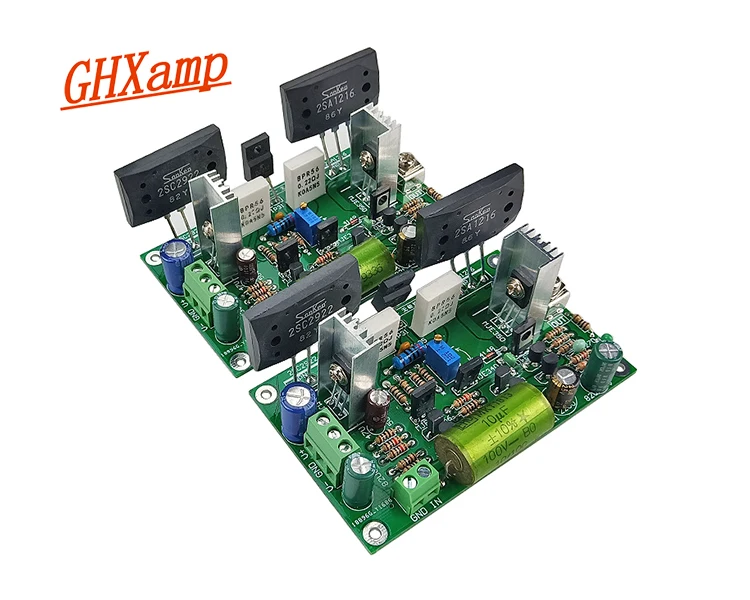

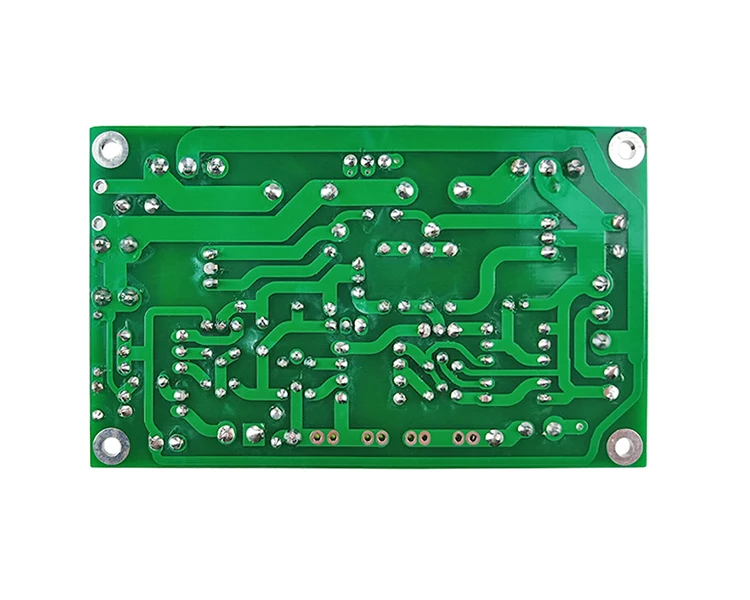

Ghxamp HIFI классический дискретный усилитель плата аудио усилителя 35 в/США от «Руководства по дизайну мощности звука» 2SC2922 Dual 24V-Dual 50V 1 пара

Код товара: A32847643038

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Золотистый

Доставка из:

CHINA Российская Федерация

Описание:

Примечание: цена за 2 шт. платы.

Электрические параметры:

Напряжение питания: постоянный ток ± 24 В до ± 50 в (Трансформатор двойной 18V ~ двойной 35V)

Усилитель сигнала: новый чистый импорт ON (ON Semiconductor) MPSA56 MPSA06

Усилитель напряжения/нажимная трубка: вкл (ON Semiconductor) MJE243 / MJE253

Окончательная большая трубка: чисто импортная Sanken 2SC2922 / 2SA1216 (17 A 200 W)

Вход соединение: Западная Германия ERO 1813 10 мкФ/100V

Отключение питания: японская химическая промышленность

Коэффициент конверсии: 35 в/США

Искажение: 1 кГц менее 0.0006% 10 кГц менее 0.006%

Частотная характеристика: 20 Гц ~ 20 кГц (+ 0 дБ,-0,5 дБ) Примечание: без-3 дБ

Выходная мощность: ± 55 в 8 Ом: 125 Вт, 4 Ом: 250 Вт (достаточный источник питания идеально подходит)

Введение:

1. Этап ввода: идеальная замкнутая структура источника постоянного тока + технология зеркала тока. Дифференциальный полюсный баланс рабочих точек. Богатые музыкальные детали, статическая Выходная средняя точка очень стабильна (дифференциальные пары и текущий зеркальный транзистор)

2. Уровень напряжения: Добавьте эмиттера, чтобы уровень искажений напряжения был незначительным, эффективно Уменьшите фазовый сдвиг между входными и выходными сигналами, это способствует низковольтной силе. Также эта структура имеет чип драйвера от известной компании NEC. (upc1225 / upc1342)

3. Выходной этап: Плата усилителя мощности для защиты большой трех Kennametal трубки 2SA1216 / 2SC2922, эта трубка имеет сильную движущую силу, большой три Sanshou более 3 пар параллельного усилителя на трубке. Качество звука очень тонкое, полное, полное прочность. (Многотрубная параллельная программа, если она не может соответствовать звуку, была чрезвычайно грубой)

4. Ключевые компоненты платы усилителя мощности приобретаются в европейское время (RS), дифференциальная пара и текущее зеркало строго совпадают,

5. Плата усилителя должным образом Проводная, абсолютно не слышит никаких фоновых шумов, фон очень чистый.

Эта плата усилителя основана на британской модели Douglas "Audio Design Manual", схема очень простая, научная и строгая. Ценность каждого элемента может выдерживать проверку.

Дуглас в книге это утверждение: так называемый «без дефектов» не идеален, но относится к традиционной цепи усилителя, известной 8 видами коррекции искажений, не абсолютно безупречен! Согласно прототипу усилителя цепи, измеряется при 1 кГц 8 Ом нагрузки общего гармонического искажения 0.0005%, 10 кГц 8 Ом нагрузки измеряется общее гармоническое искажение 0.003%. Коэффициент конверсии 35 В/США

Оригинальные рисунки

Практическое применение параметров волочения платы усилителя:

Регулировка статического тока: (обязательно Установите Испытание на теплоотвод)

Мультиметр DC файл, чтобы определить значение мВ/0,22 = ток покоя. Такие как контрольная точка стоимости DC 6,6 мВ, потребляемый ток = 6,6 мВ/0,22 = 30ma, больше, чем 10ma было бы избежать кроссовер искажения (оригинальные авторские Разработанный B класс, статическое не так просто быть слишком большим)

Схема двухканальной проводки:

★Во избежание «кольцевого GND», вход сигнала левого и правого каналов «GND» подключается только к одному

Дружеское напоминание: проводка двух динамиков «положительная» и «отрицательная» не анти, хотя неправильно, будет нормально, но два динамика фаза одна положительная и одна отрицательная, звуковое давление компенсирует друг друга, повлияет на чувство слуха.

Отладка должна читать:

"1" Плата усилителя мощности Положительный и отрицательный DC источника питания (± 24V - ± с алюминиевой крышкой, 50В) не должны быть непосредственно подключенный к выходной трансформатор с платой, выходной трансформатор должно быть исправлено, фильтруется перед стыковкой с доской, обязательно обратите внимание на положительные и отрицательные не могут быть изменены

«2» плата должна быть установлена перед теплоотводом, и каждый сотрудник должен добавить изоляционную пленку слюды (мы будем доставлены) А затем Используйте мультиметр для обнаружения теплоотвода и трубки усилителя для определения изоляции

"3" будет короткого замыкания входной терминал для предотвращения окружающего шума

«4» основан на оригинальном дизайне, ток покоя не так просто быть слишком большим, мы рекомендуем 50ma - 70ma, то есть20 мВ DC тестовая точкаЭто самое лучшее, не нужно верить в сеть, попугая, слепо переносится.

Посылка

1 пара
