Горячая Распродажа бытовой 9-36 в, вход ± 15 в, 30 Вт, постоянный ток ± 1 А, выходной преобразователь, импульсный изолированный источник питания постоянного тока, IC

● Широкий Диапазон входного напряжения (4:1), выход 30 Вт

● Эффективность преобразования 91% (тип.)

● Изоляционное напряжение 1500Vdc

● Сверхнизкое энергопотребление: 0036 Вт.

● Быстрый запуск: 1 мс

● Диапазон рабочих температур:-40 ° C ~ + 85 °

● Входное Пониженное напряжение, выходное короткое замыкание, Перегрузка по току, защита от перегрузки.

● Металлический корпус, низкая Выходная пульсация

● Штифты международного стандарта, печатная плата в линии

Вход CХарактеристики

Элементы

Условия работы

Мин.

Тип.

Макс.

Единица

Входной ток

(Полностью загруженный

/Выгружено)

Номинальная Входная серия 24VDC, Номинальное входное напряжение

3,3 В

-

782/20800/50

800/30

МА

5 В

-

926/25947/55

947/35

12 В

-

926/1.5947/15

947/2

15 В

-

916/1.5937/15

937/2

24 В

-

916/1.5937/20

937/2

± 5 В

-

968/25

992/35

± 12 В

-

926/1.5947/15

947/2

± 15 В

-

926/1.5947/55

937/2

± 24 В

-

936/2

957/2

48Номинальная Входная серия VDC, Номинальное входное напряжение

3,3 В

-

391/10

400/15

5 В

-

463/12

474/18

12 В

-

458/1

469/1.5

15 В

-

458/1

469/1.5

24 В

-

458/1

469/1.5

± 5 В

-

484/1

496/1.5

± 12 В

-

458/1

469/1.5

± 15 В

-

458/1

469/1.5

± 24 В

-

468/2

478/2

110Номинальная Входная серия VDC, Номинальное входное напряжение

3,3 В

-

173/1

177/2

5 В

-

206/1

213/2

110Номинальная Входная серия VDC, Номинальное входное напряжение

12 В

-

202/0.3

206/0.5

15 В

-

200/0.3

204/0.5

24 В

-

200/0.3

204/0.5

± 5 В

-

211/0.3

216/0.5

± 12 В

-

202/0.3

206/0.5

± 15 В

-

200/0.3

204/0.5

± 24 В

-

200/0.3

204/0.5

ОтраженныйRIPPLEСTurrent

НВходное напряжение входа

-

40

-

МА

Импульсное напряжение(Исек.Макс)

Номинальная Входная серия 24VDC

-0.7

-

50

Vdc

48Номинальная Входная серия VDC

-0.7

-

100

110Номинальная Входная серия VDC

-0.7

-

180

Пусковое напряжение

24Номинальная Входная серия VDC

-

-

9

48Номинальная Входная серия VDC

-

-

18

110Номинальная Входная серия VDC

-

-

40

Защита от пониженного напряжения на входе

24Номинальная Входная серия VDC

5.5

8.0

-

48Номинальная Входная серия VDC

12

15.5

-

110Номинальная Входная серия VDC

30

34

-

СтартТIME

Номинальное входное напряжение и постоянная резистивная нагрузка

-

1

-

Мс

Тип входного фильтра

Версия pi

Горячая пробка

Нет данных

Дистанционное управление (СTRL) *

ММодульВключено

Ctrl плавающий или подключенный к высокому уровню TTL (3,5-12 В постоянного тока)

ММодульВыключено

Ctrl подключен к GND или низкому уровню (0-1,2 В постоянного тока)

Входной ток при отключении

-

0

1

МА

Примечание:* Напряжение управляющего контакта Ctrl относительно входного контакта GND

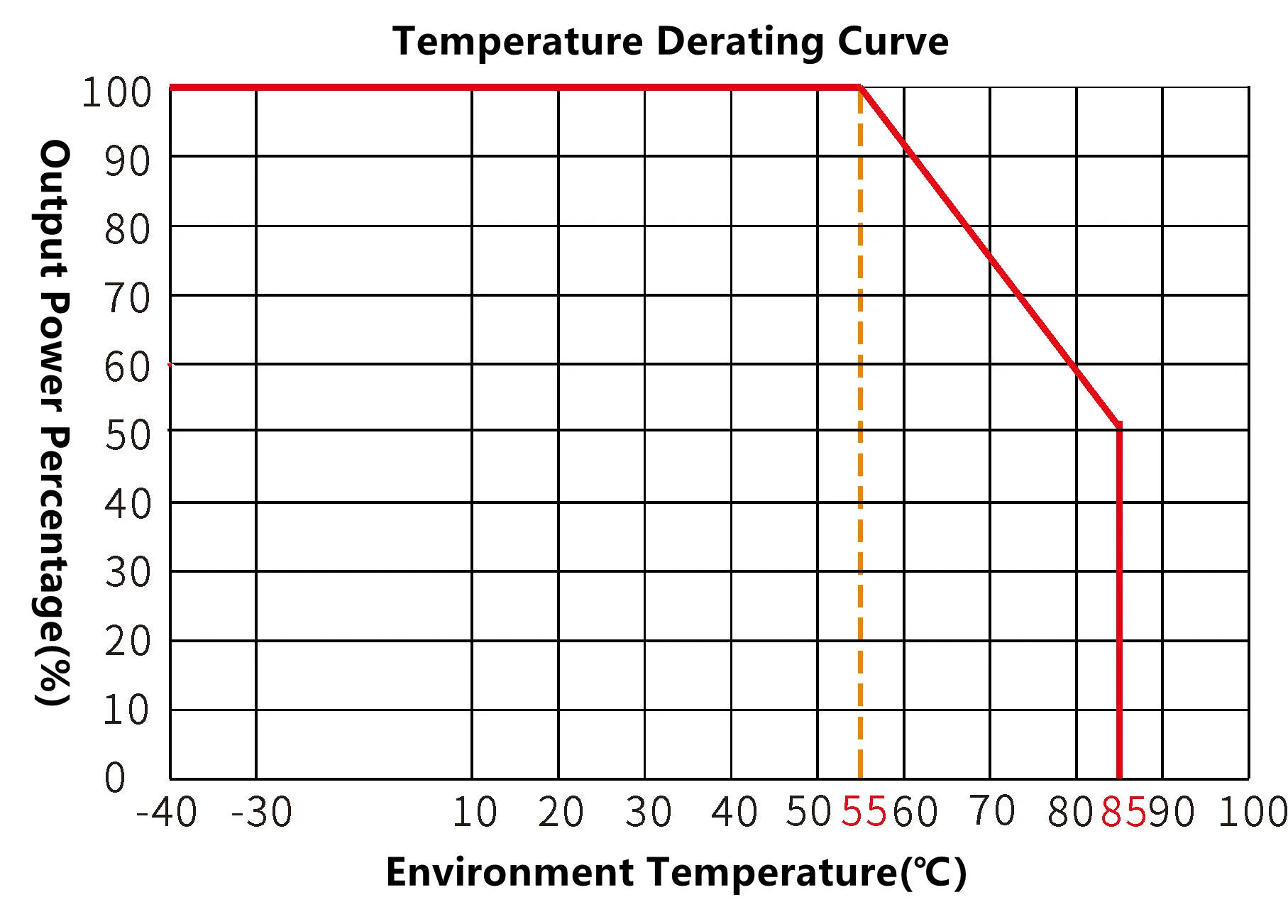

Кривая температурной характеристики

Размер упаковки и схема функций вывода

* Примечание: Если определение каждого штыря модуля силы несовместимо с руководством выбора, то ярлык на физическом ярлыке будет преобладать.
