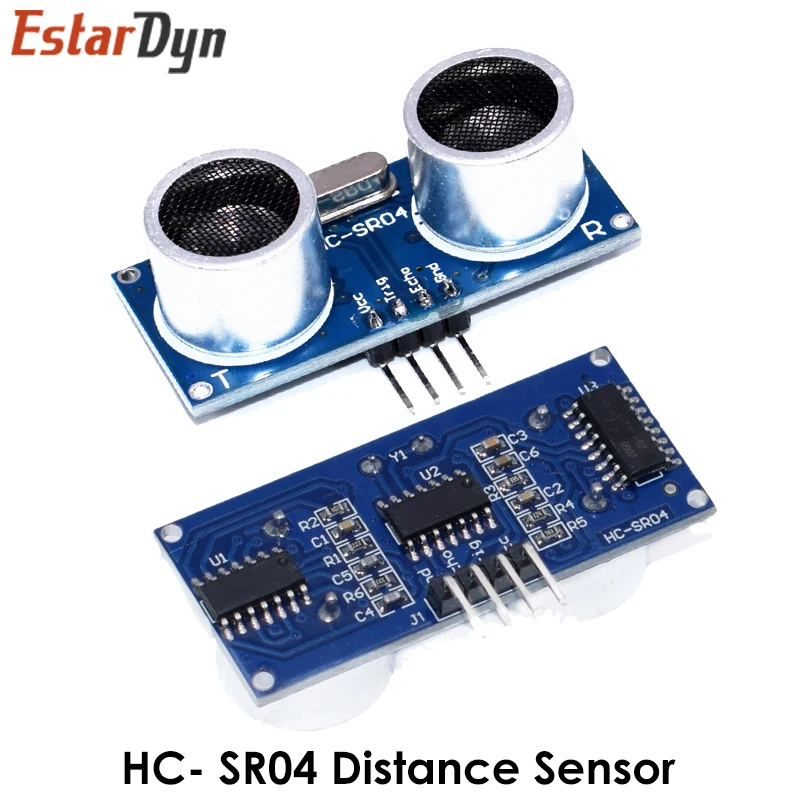

HC-SR04 HCSR04 к миру ультразвуковой волновой детектор дальность модуль HC-SR04 HC SR04 HCSR04 датчик расстояния

Код товара: A1005001621997017

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

1. Производительность этого модуля является стабильной и точной меркой расстояния. И сравнимый зарубежный SRF05, SRF02 Ультразвуковой Начиная модуль. Точность модуля, слепые пятна (2 см) очень близкие, стабильные измерения расстояния сильны на основе этого продукта успешно на рынке! Этот модуль имеет весьма скромную емкость GH-311 противоугонного модуля

Два основных технических параметра:
1: напряжение: 5 в пост. Тока 2: тихий ток: <2 мА
3: выход уровня: выход high-5V 4: Уровень: Конец 0 В
5: Угол индукции: не более 15 градусов: диапазон обнаружения: 2-450 см

7: пройденное расстояние в Высокая точность: до 0,3 см

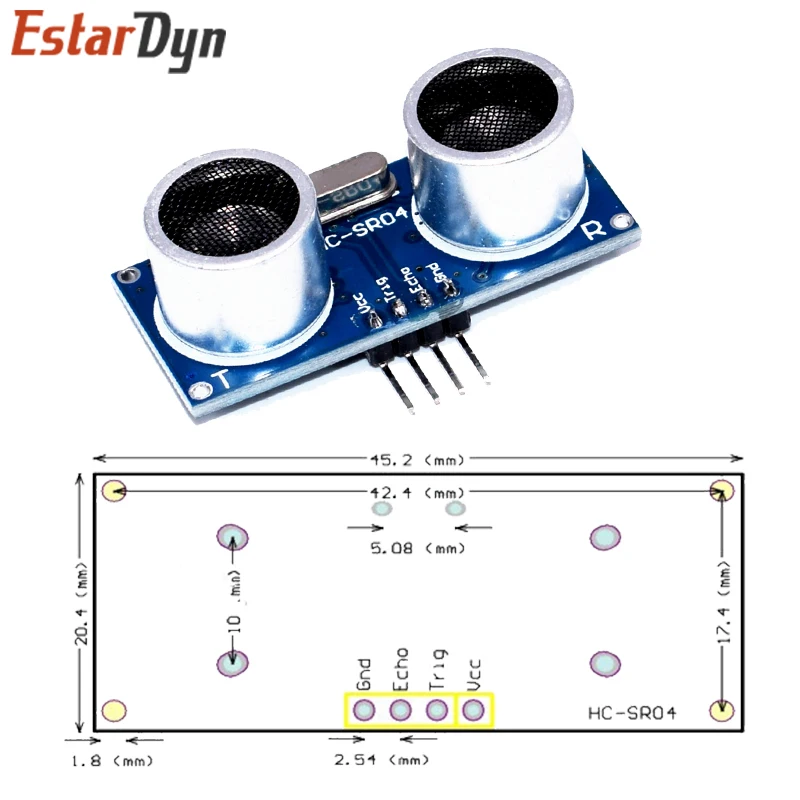

Панель проводки, VCC, trig 's (сторона управления), эхо (приемный конец), out (пустые ножки), GND

Примечание: внутренний выдвижной резистор 10K с разъемом TRIP-pin, выходной микроконтроллер IO port pin, а затем к импульсному сигналу 10us.

Выход pin для этого модуля в качестве выходного штыря переключателя, когда Противоугонный модуль, Различные модули не используют эту ногу!

Примечание: модуль должен быть вставлен, к счастью, монтажная плата снова заряжена, и избежать высокой неисправности, если они были повторно заряжены, прежде чем они решат.

Этот модуль может быть предоставлен начиная с программы: C51, PIC18F877 микроконтроллер Yoshitatsu три MCU тест справки.

3 модуль URF04 работает:

(1) IO триггер от по крайней мере 10us высокого сигнала;

(2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращен ли сигнал;

(3) сигнал для возврата к высокому выходу IO, высокая продолжительность ультразвукового времени от запуска до возврата.

Испытательное расстояние = (время высокой * скорости звука (340 м/с) / 2;

Этот продукт прост в использовании, и управляющий порт выше 10US, вы можете дождаться высокой выходной мощности в приемном порту. Выход может открыть таймер можно прочитать, когда этот порт переходит к низкому значению таймера для времени, начиная с расчетного расстояния. Такой непрерывный цикл измерения, вы двигаетесь, чтобы измерить ценность, которую мы можем достичь ~

Модуль работает:

(1) IO триггер от по крайней мере 10us высокого сигнала;

(2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращен ли сигнал;

(3) сигнал для возврата, высокий IO выход, высокая продолжительность

Ультразвуковое время от запуска до возврата. Испытательное расстояние = (время высокой * скорости звука (340 м/с) / 2;

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	Estardyn
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	HC-SR04
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Материал</span>	Смесь
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Индивидуальное изготовление</span>	Да
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Датчик давления
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Выход</span>	Аналоговый сенсор
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Основы</span>	Ультразвуковой датчик
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	Датчик вакуума
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	Estardyn
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	HC-SR04
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Материал</span>	Смесь
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Индивидуальное изготовление</span>	Да
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Датчик давления
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Выход</span>	Аналоговый сенсор
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Основы</span>	Ультразвуковой датчик
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	Датчик вакуума
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
