HMI Smart Graphic 800x480 RGB SPI TFT ЖК-модуль сенсорный экран дисплей ESP32 для Arduino MicroPython

Elecrow 7,0-дюймовый HMI Smart Graphic 800x480 RGB SPI TFT ЖК-модуль Сенсорный экран ESP32 для Arduino MicroPython

Описание

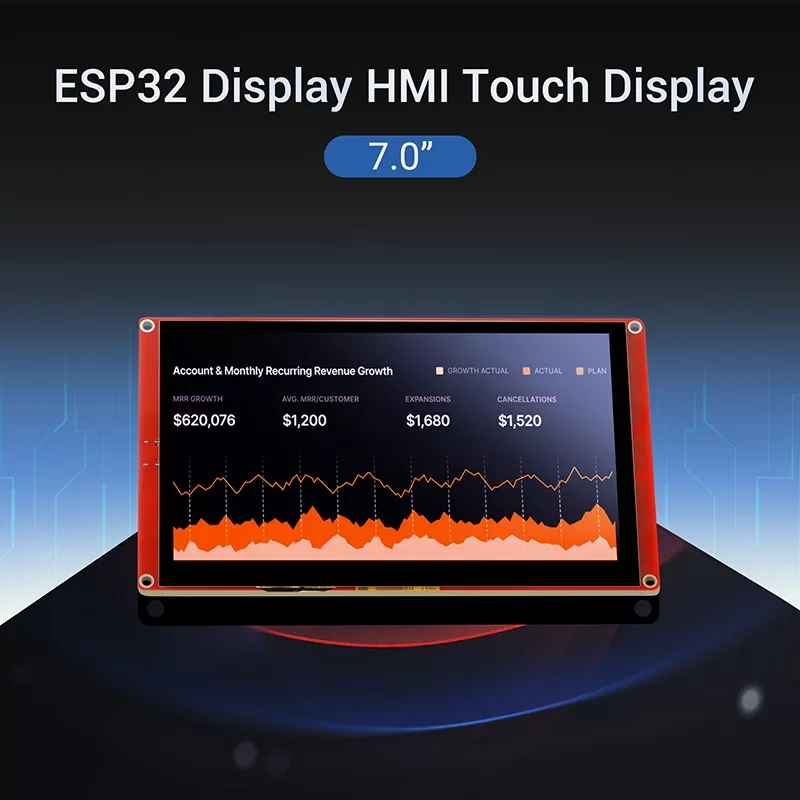

7,0-дюймовый модуль Elecrow ESP32 Display-это мощный сенсорный экран HMI с ЖК-дисплеем с разрешением 800*480. Он использует модуль ESP32-S3-WROOM-1-N4R8 в качестве основного процессора управления с двухъядерным 32-битным микропроцессором LX6, интегрированными функциями беспроводной связи WiFi и Bluetooth, основная частота до 240 МГц, обеспечение высокой производительности и универсальных приложений, подходящих для устройств приложений IoT и других сцен.

Модуль включает в себя 7,0-дюймовый ЖК-дисплей и плату драйвера. На экране дисплея используется технология емкостного касания, а на плате есть слот для карт TF, несколько периферийных интерфейсов, интерфейс USB, интерфейс динамика, интерфейс батареи и т. Д., Предоставляя больше возможностей расширения. Он поддерживает среды разработки, такие как Arduino IDE, Espressif IDF, Lua RTOS, Micro Python, и совместим с графической библиотекой LVGL. Кроме того, он предоставляет 16 учебных пособий и множество учебных материалов с открытым исходным кодом. Это позволяет разработчикам не только настраивать собственные интерфейсы пользовательского интерфейса, но и быстро и легко создавать интересные проекты, значительно сокращая цикл разработки.

7,0-дюймовый модуль ESP32 Display подходит для широкого спектра сцен, таких как автомобильный HMI, медицинское оборудование, промышленное управление, энергетика, гражданская Электроника, автоматизация, GPS, новая энергия, и устройства приложений IoT. Его различные интерфейсы и функции расширения позволяют удовлетворить потребности различных областей, предоставляя пользователям более комплексное решение.

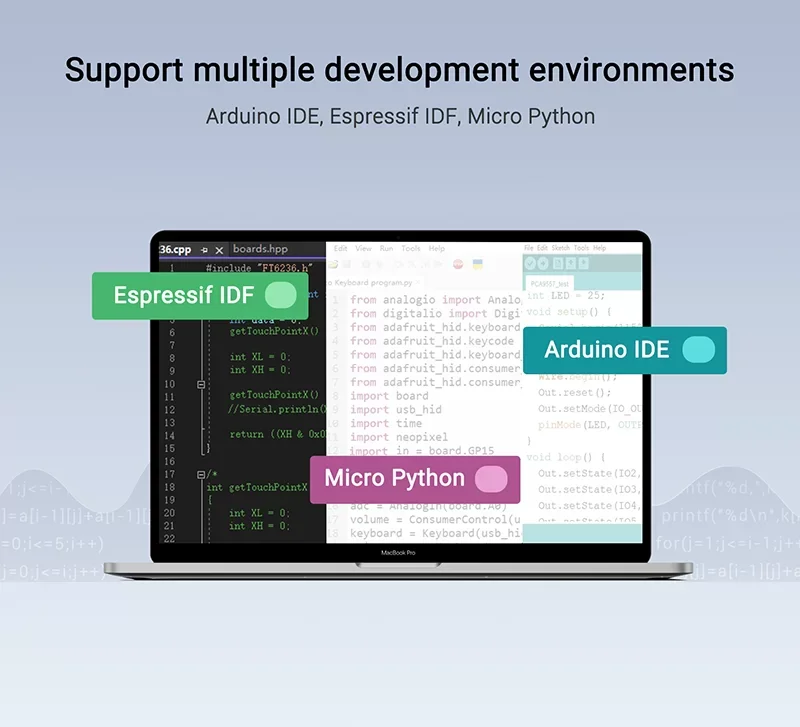

Поддержка нескольких сред разработки.

Он поддерживает различные среды разработки, такие как Arduino IDE, Espressif IDF, Lua RTOS и Micro Python, чтобы удовлетворить потребности различных разработчиков и сделать возможным каждый проект.

Поддержка графической библиотеки с открытым исходным кодом-LVGL

Он поддерживает графическую библиотеку LVGL. Вы можете использовать редактор пользовательского интерфейса drag-and-drop для разработки и реализации своего собственного пользовательского интерфейса. (На рисунке ниже показано официальное программное обеспечение для дизайна пользовательского интерфейса LVGL Squareline Studio)

Особенности

• Встроенный модуль ESP32-S3, встроенная беспроводная связь Wi-Fi 2,4 ГГц (802,11 B/G/N) и Bluetooth 5,0;

• Поддержка среды разработки Arduino IDE, Espressif IDF, Lua RTOS, Micro Python и совместимость с графической библиотекой LVGL;

• Встроенный демонстрационный интерфейс LVGL и пример Arduino, подключи и работай;

• ЖК-дисплей 800*480 7,0 дюймов TFT-LCD с драйвером IC EK9716BD3 или EK73002ACGB;

• Богатые периферийные интерфейсы и функции расширения позволяют ему удовлетворить потребности различных областей.

Сравнение дисплеев ESP32

• Модель: 7,0 дюймов-дисплей ESP32

• Главный Процессор: ESP32-S3-WROOM-1-N4R8

• Разрешение: 800*480

• Вспышка: 4 МБ

• PSRAM:8 МБ

• Глубина цвета: 16 м

• Тип касания: емкостный сенсорный экран

• Сенсорная панель: Панель TN

• Экран: TFT-ЖК-экран

• Драйвер дисплея: EK9716BD3or EK73002ACGB

• Внешний Источник питания: DC5V-2A

• Интерфейс: 2 * UART0,1 * GPIO,1 * батарея

• Кнопка: кнопка загрузки и кнопка сброса

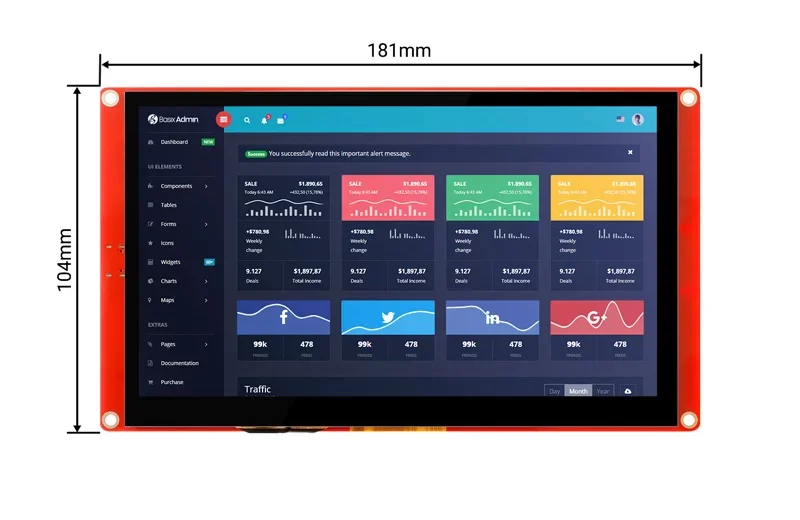

• Активная область: 153,84*85,63 мм (Ш * В)

Список пакетов

• 1x ESP32 Дисплей 7,0-дюймовый модуль

• 1x USB-A для кабеля Type-C

• 1x кабель Grove на 4-контактный кабель DuPont

Вики & Внешние ссылки

• Вики

• Принципиальная схема

• Исходный код

• ESP32-S3-WROOM-1 Таблица данных

• Библиотеки Arduino

• Ссылка LVGL
