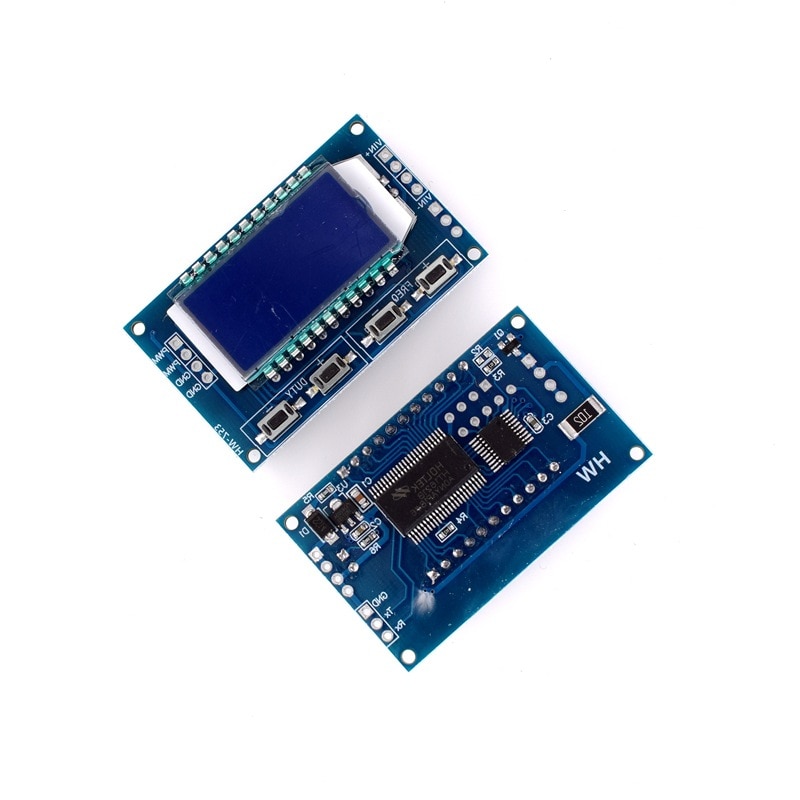

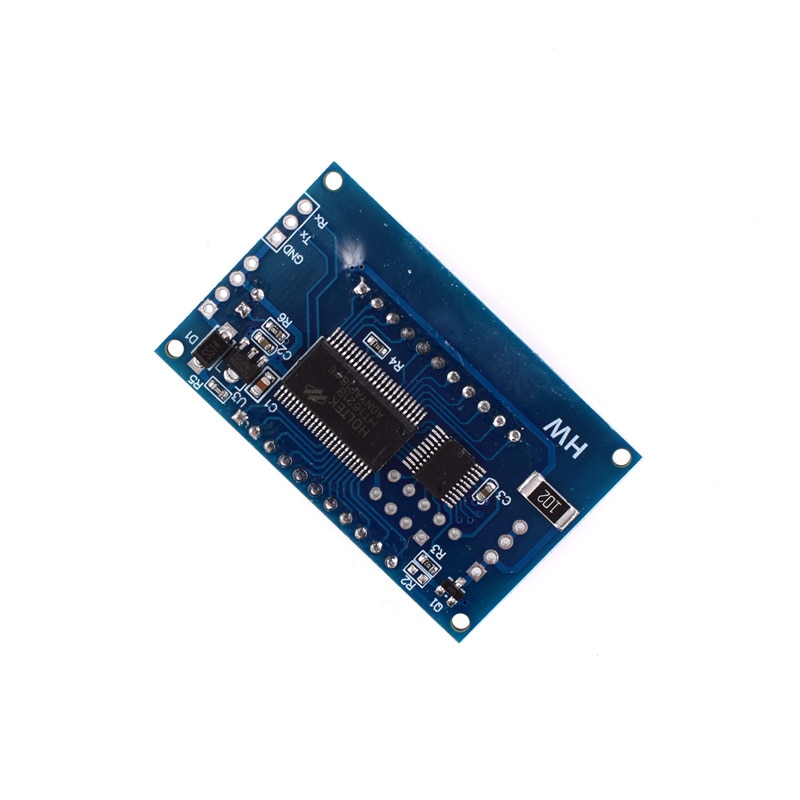

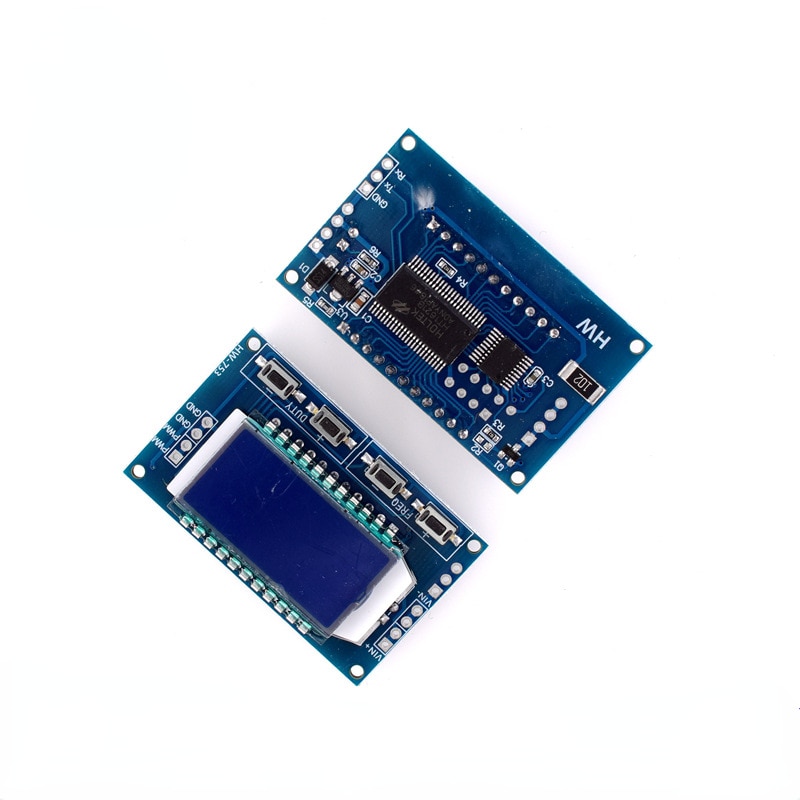

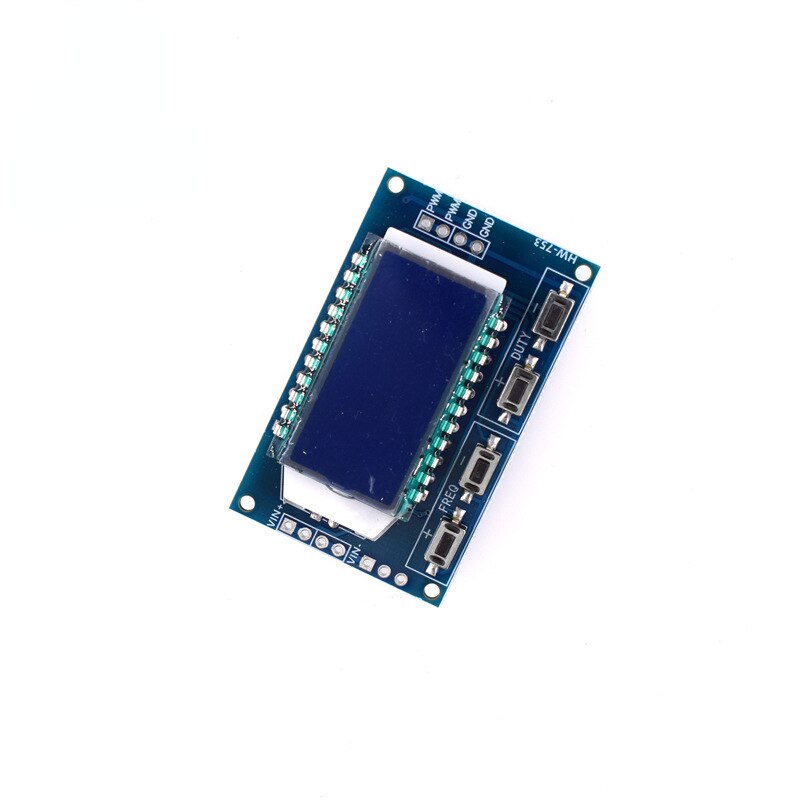

HW-753 генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль ЖК-дисплей 1 Гц-150 кГц 3,3 в-30 в модуль платы PWM

Код товара: A1005004543087597

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

1. Описание модуля

PWM выход, вы можете установить частоту,

Рабочий цикл; Частота делится на четыре диапазона,

Автоматическое переключение: 1. XXX (без десятичной точки): Минимальный блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;

2. Минимальная единица X.XX (Десятичная точка находится в сотни местах) составляет 0,01 кГц, а диапазон значений-1,00 кГц ~ 9,99 кГц;

3. X.X (Десятичная точка находится в месте десятков): минимальная единица составляет 0,1 кГц; Диапазон значений-10,0 кГц ~ 99,9 кГц

4. X.X.X (Десятичная точка находится в десятках и сотни): минимальная единица-1 кГц; Диапазон значений-100 кГц ~ 150 кГц, например. Частотный дисплей: 100 означает PWM выход 100 Гц импульса; 1,01 означает PWM выход 1,01 K импульса;

54,1 означает PWM выходной Пульс 54,1 кГц;

1.2.4 означает, что PWM выводит импульсный сигнал 124 кГц; Диапазон значений рабочего цикла: 0 ~ 100%;

Все параметры настройки сохраняются при выключении питания.

2. Настройка параметров

Модуль имеет 4 независимых кнопки, которые используются для настройки частоты и рабочего цикла. Поддерживает короткое нажатие (увеличение или уменьшение одной единицы) и длительное нажатие (быстрое увеличение или уменьшение). Это очень просто. Потеряно.

3. Сфера применения:

1. Используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки;

2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;

3. Генерирует регулируемые импульсы для MCU использования;

4. Генерирует регулируемые импульсы для управления соответствующими схемами (приложения, такие как затемнение PWM и регулирование скорости).

4. Контроль последовательного порта (MCU TTL уровень связи) стандарт связи: 9600 бит данных bps: 8 бит остановки: 1 бит проверки: Нет управления потоком: нет

1. Установите частоту ШИМ «F101»: Установите частоту до 101 Гц (001 ~ 999) «F1.05»: Установите частоту до 1,05 кГц (1,00 ~ 9,99) «F10.5»: установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту до 105 кГц (1.0.0 ~ 1.5.0)

2. Установите рабочий цикл PWM "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) например, D050, установите рабочий цикл PWM на 50%

3. Прочтите заданные параметры, отправьте строку «Чтение», чтобы прочитать заданные параметры. Вот Специальное примечание: чтение данных возвращает настраиваемый формат и может храниться в режиме отключения питания. Отправка Change_Read и возврат данных чтения-это одно/два изменения формата данных, возвращенных данными чтения.
