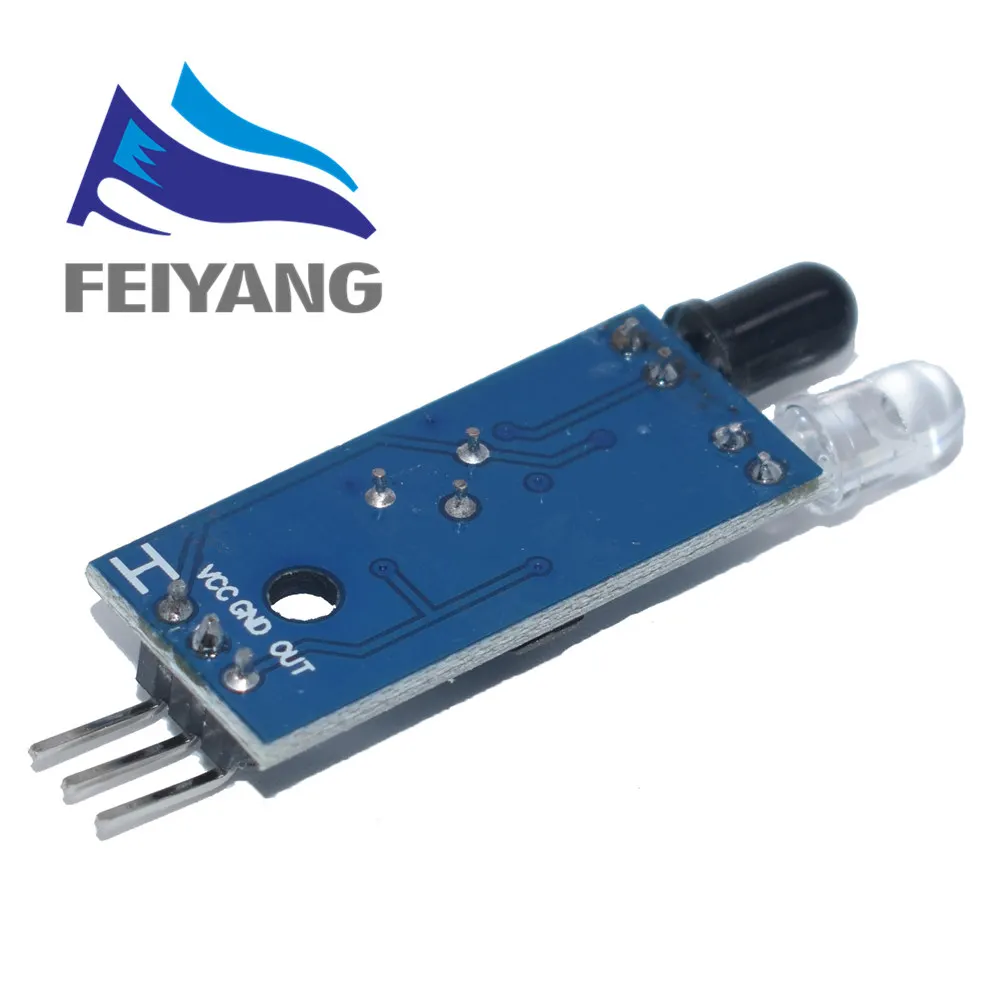

Инфракрасный датчик обхода препятствий

Описание продукта: сенсорный модуль обладает высокой адаптируемостью к окружающему свету и имеет пару инфракрасных излучающих и приемных трубок. Передающая трубка излучает инфракрасные лучи определенной частоты. Когда направление обнаружения сталкивается с препятствием (отражающей поверхностью), инфракрасный луч отражается приемной трубкой, после обработки схемы компаратора загорится зеленый свет, В то время как интерфейс вывода сигнала выводит цифровой сигнал (низкий сигнал 0 В) через ручку потенциометра для регулировки диапазона обнаружения, Эффективный диапазон 2 ~ 30 см, рабочее напряжение 3,3 V -5V. Расстояние обнаружения датчика можно отрегулировать потенциометром. Он имеет характеристики небольших помех, простой сборки и удобного использования. Его можно широко использовать во многих случаях, таких как обход препятствий роботом, автомобиль для обхода препятствий, подсчет трубопроводов и отслеживание черно-белых линий. Характеристики продукта: 1. Когда перед модулем нет сигнала препятствия, выходной порт будет непрерывно выводить высокий уровень (5 В). Когда модуль обнаруживает сигнал переднего препятствия, загорается зеленый индикатор на печатной плате, и выходной порт будет продолжать выводить низкий (0 В) сигнал, модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние обнаружения можно регулировать потенциометром, потенциометром по часовой стрелке, Расстояние обнаружения увеличивается; Потенциометр против часовой стрелки для уменьшения расстояния обнаружения. 2. Датчик обнаружения активного инфракрасного отражения, поэтому отражательная способность и форма цели являются ключом к обнаружению расстояния. Один черный диапазон обнаружения самого маленького, белого максимума; Небольшая площадь расстояния до объекта, большое расстояние. 3. Выходной порт модуля датчика может быть напрямую подключен к порту IO микроконтроллера, также может напрямую управлять реле 5 В; Соединение: VCC-VCC; GND-GND; OUT-IO 4, компаратор с LM393, стабильный. 5, можно использовать 3,3 модуль питания постоянного тока V-5V. При включении питания загорается красный индикатор питания; Инструкция по эксплуатации: 1.VCC внешнее 3,3 напряжение V-5V (может быть напрямую подключено к микроконтроллеру 5v или Однокристальное v) 2.GND внешнее GND 3. Интерфейс цифрового выхода небольшой платы (0 и 1)
