Инфракрасный датчик обхода препятствий Arduino DIY

Умная Электроника ИК инфракрасный модуль датчика предотвращения препятствий для Arduino DIY умный автомобильный робот 3-контактный светоотражающий фотоэлектрический

Описание модуля:

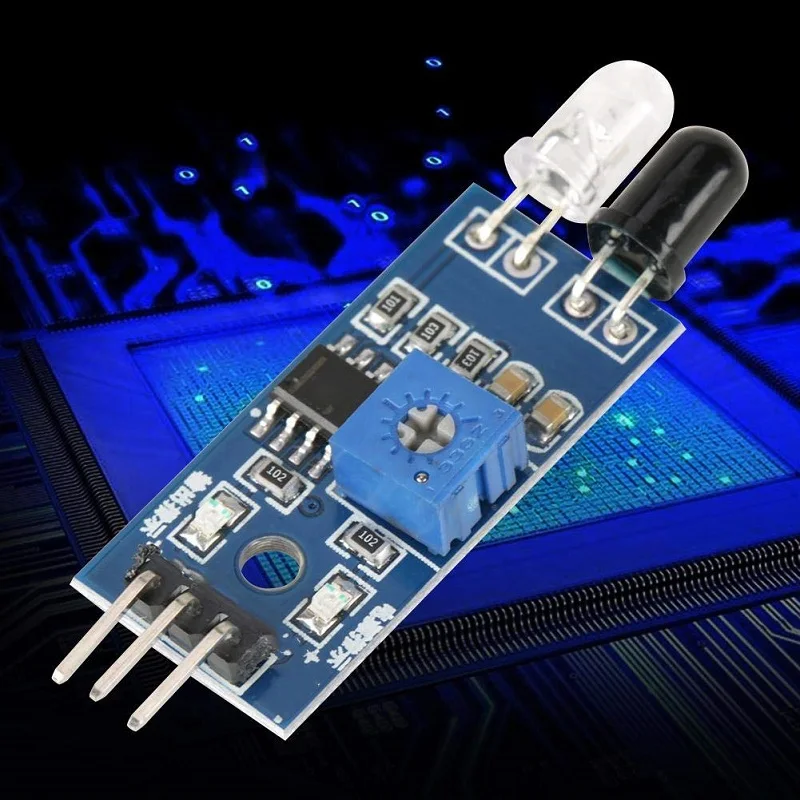

Модуль датчика, адаптируемый к окружающему свету, имеющий пару инфракрасных излучающих и приемных трубок, передающие трубки излучают инфракрасное излучение определенной частоты при обнаружении направления препятствия (отражающая поверхность), отраженное инфракрасное излучение принимается приемной трубкой, после обработки схемы компаратора горит зеленый свет, Но выходной цифровой сигнал интерфейса вывода сигнала (сигнал низкого уровня), вы можете отрегулировать потенциометр ручки расстояния обнаружения, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3-5 В. Дальность обнаружения датчика может быть получена путем регулировки потенциометра, с небольшими помехами, проста в сборке, проста в использовании функций, может широко использоваться для предотвращения препятствий робота, избегания автомобиля, подсчета линий, и отслеживание черно-белой линии и многие другие случаи.

Параметры модуля:
Когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор загорается на уровне платы, в то время как порт OUT поддерживает низкий выходной сигнал, модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаруживать потенциал, регулируется потенциометром регулировки по часовой стрелке, обнаруживает увеличение расстояния; Потенциометр регулировки против часовой стрелки, уменьшающий расстояние обнаружения.
2, датчик обнаружения активного инфракрасного отражения, отражательная способность цели и, следовательно, форма являются критическим расстоянием обнаружения. Где Минимальная дальность обнаружения черный, белый, максимум; мелкие предметы вдали от небольшой площади, большой площади от Гранд.
3, выходной порт модуля датчика OUT может быть напрямую подключен к микроконтроллеру IO, также может напрямую управлять реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO
4, компараторы LM393, стабильные;
5, модуль может быть источником питания постоянного тока 3-5 В. Когда питание включено, загорается красный индикатор питания;
6, с отверстиями для винтов 3 мм, простая фиксированная установка;

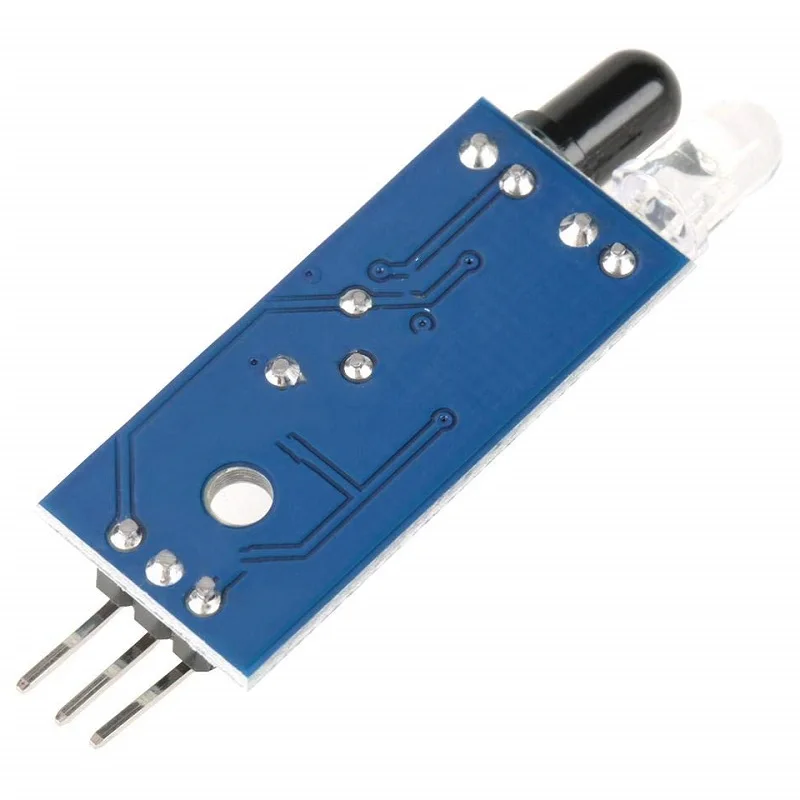

7, Размер платы: 3,2 см * 1,4 см
8, каждый модуль был отправлен пороговое напряжение компаратора, регулируемое потенциометром, хороший, не особый случай, потенциометр не регулируется.

Описание интерфейса модуля:
1 внешнее напряжение VCC 3,3-5 В (может быть напрямую подключено к MCU 5 В и 3,3 В)
2 GND внешний
Интерфейс цифрового выхода небольшой платы 3 OUT (0 и 1)
