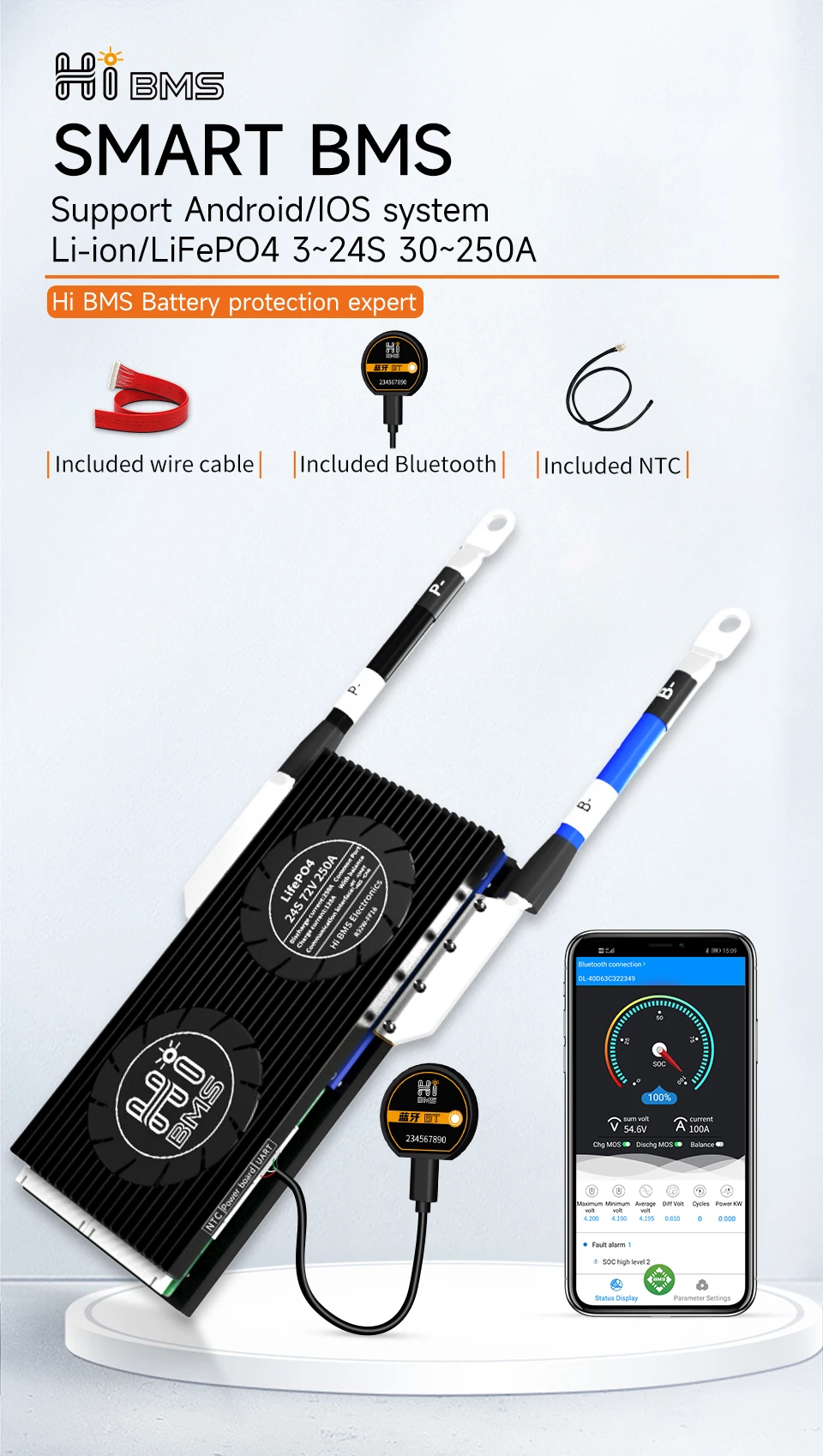

Инвертор для солнечной энергии Hibms Smart BMS 3-24S, 30-250A, комплектация в ассортименте

Подключение кабеля баланса

Подготовка

Найдите общий положительный и общий отрицательный полюсы аккумуляторной батареи.

Найти B-/P-BMS

Вставьте датчик температуры (NTC) в BMS

Сварка

Примечание: при пайке балансировочный кабель нельзя вставить в BMS.

1. Подключите первую струну (черную) балансировочного кабеля к общему отрицательному электроду батареи, а вторую струну (красную) к положительному

Электрод первой строки батарей. Третья нить (красная) подключена к положительной клемме второй строки батарей и так далее,

Пока последняя строка (красная) не будет подключена к общей положительной клемме батареи. Затем проверьте, есть ли крестик в балансировочном кабеле.

Или ложная Сварка.

2. После подключения балансировочного кабеля не вставляйте вилку непосредственно в BMS. Необходимо измерить напряжение в соседней точке.

На задней части вилки. (Обычный Диапазон напряжения: литий-ионный: 3,0-4,15 В/Lifepo4: 2,5-3,6 В) После подтверждения правильного напряжения вставьте вилку.

3. Подключите B-(синий) BMS к общему минусу батареи.

Измерение напряжения

Измерьте, соответствует ли напряжение батареи (B + → B-) выходному напряжению BMS(B + → P-).
Если два значения напряжения равны, это означает, что BMS работает нормально.

Скачать приложение

Сканируйте и загрузите приложение Bluetooth

Активация BMS

Метод ①

Нажмите кнопку активации на модуле Bluetooth

Метод ②

Активация заряда

Подключение приложения

1. При подключении к приложению Вам необходимо включить позиционирование и Bluetooth мобильного телефона.

2. Откройте приложение «SMARTBMS», вы можете увидеть серийный номер Bluetooth на домашней странице.
(Этот серийный номер такой же, как на модуле Bluetooth), нажмите и введите, чтобы просмотреть данные батареи.

3. Точно введите емкость аккумулятора, нажмите «Настройка», введите пароль 123456,
Обновите и настройка прошла успешно

4. SOC использует алгоритм интеграции ампер-часов. Когда емкость аккумулятора установлена правильно,
После полного процесса зарядки и разрядки SOC автоматически калибруется

Предупреждение

1. BMS-профессиональный аксессуар. Неправильное использование приведет к повреждению. Пожалуйста, Действуйте согласно инструкции
Руководство или обучающее видео.

2. BMS нельзя использовать последовательно или параллельно

3. BMS не поддерживает использование сокращенных номеров строк.

4. BMS долгое время работать в перегруженном состоянии строго запрещено.

5. Для литиевых батарей требуется специальное зарядное устройство для литиевых батарей,
Другие зарядные устройства нельзя смешивать, чтобы избежать повреждения BMS и других угроз безопасности

6. BMS разобрана пользователем, гарантийная политика отсутствует.

7. BMS повреждена из-за несанкционированного изменения параметров, гарантийная политика отсутствует.

Введение компании

Компания Dongguan HEYO Electronic Technology Co,Ltd расположена в городе Дунгуань, мировой фабрике, высокотехнологичной компании, занимающейся исследованиями и разработками, производством и продажами BMS. Он имеет высококачественную техническую команду управления.

С момента своего создания. Компания придерживается профессиональных теоретических знаний, строгой производственной ориентации, политики международного стандарта качества и того же оригинального намерения обслуживания, только для создания лучшей системы управления батареями.
