IPS HD 3,5 дюймов SPI последовательный ЖК-модуль 480*320 TFT-модуль ILI9486 ILI9488 широкоугольный 4-проводной сенсорный экран 65K цветной адаптер

Параметры продукта:

Размер: 3,5 дюйма

Тип: TFT

Привод IC:

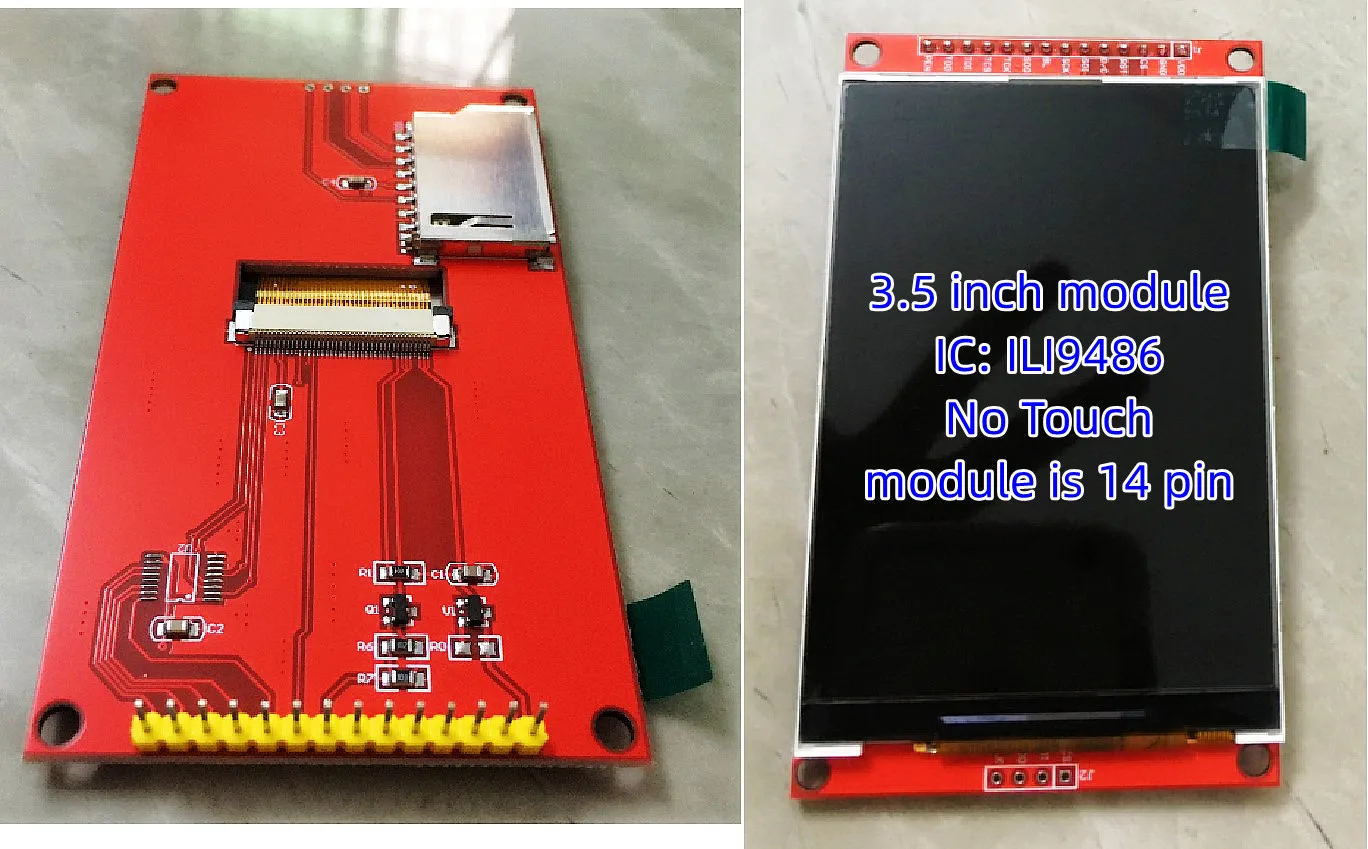

TN-ILI9486 (Широкий обзор)

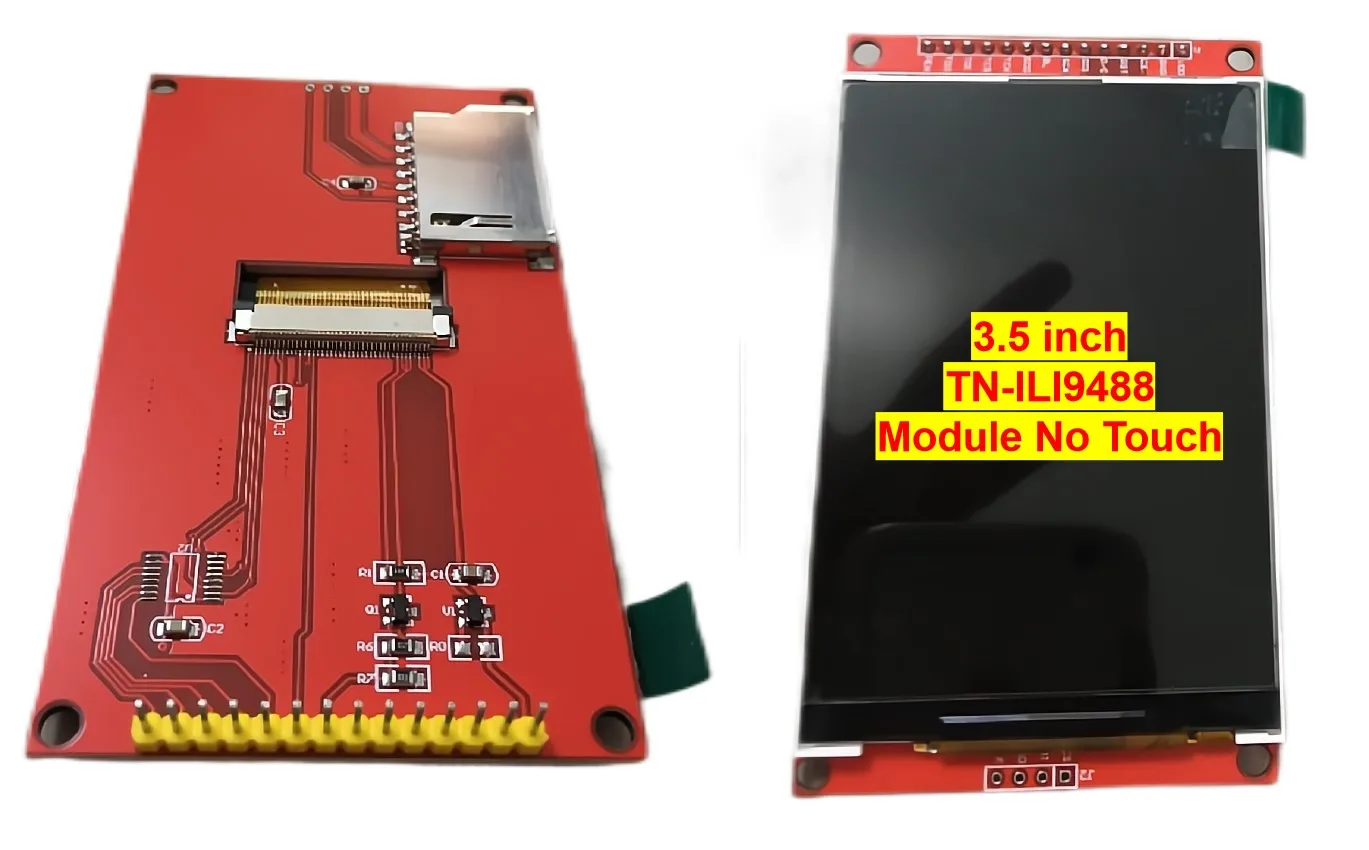

TN-ILI9488 (Широкий обзор)

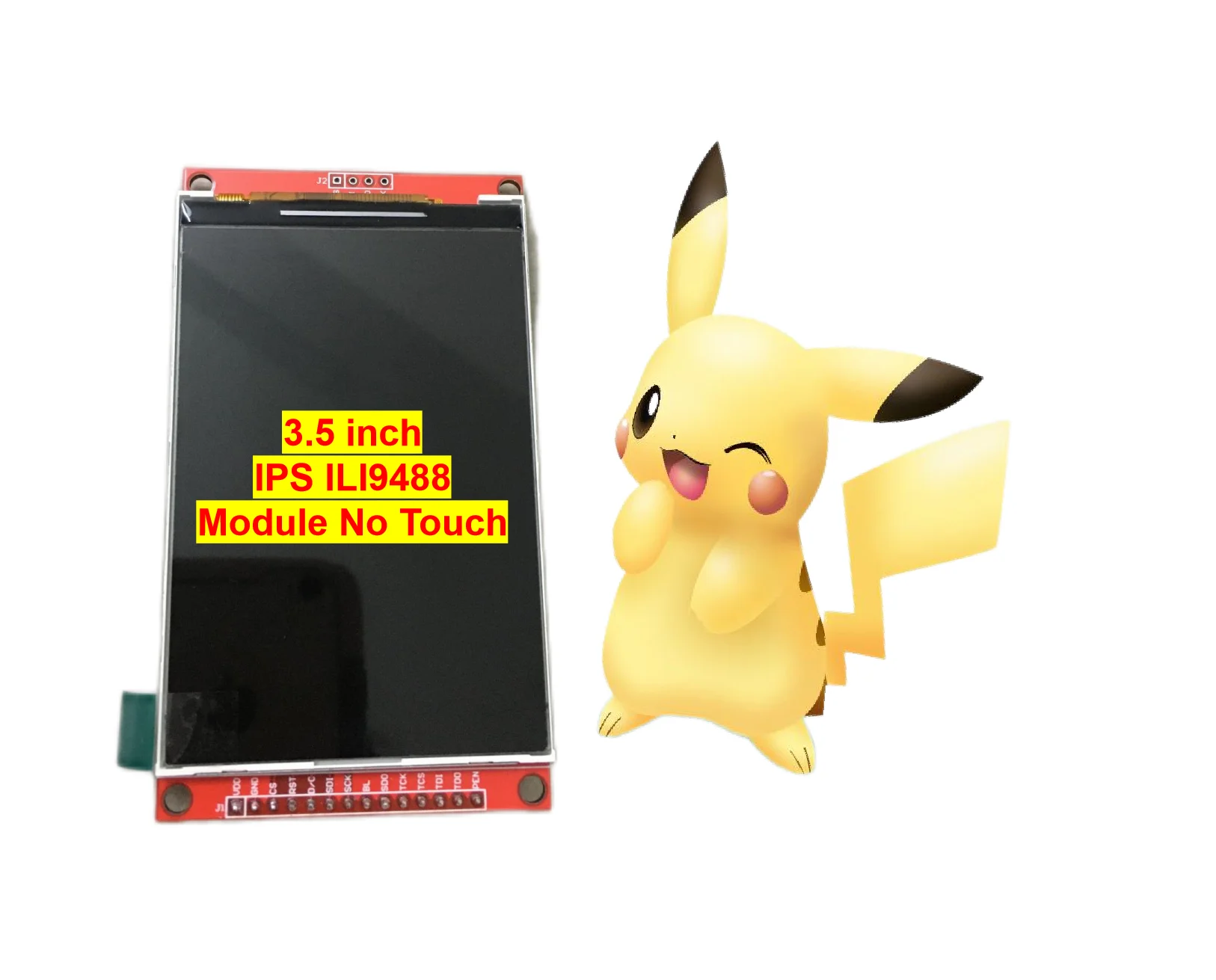

IPS-ILI9488 (полный обзор IPS)

Разрешение: 480*320 пикселей

Интерфейс модуля: 4-проводный интерфейс SPI

Эффективная Площадь отображения (область AA): 48,96*73,44 мм

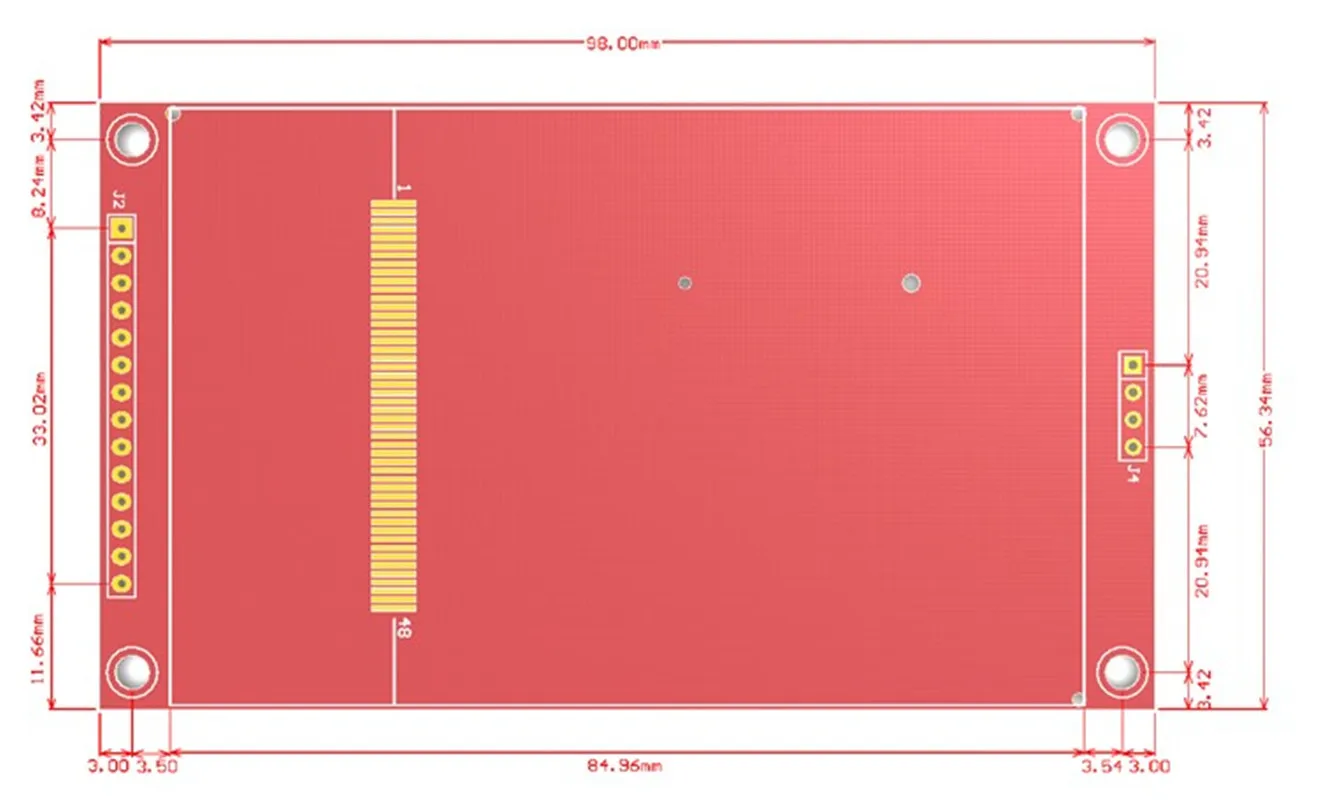

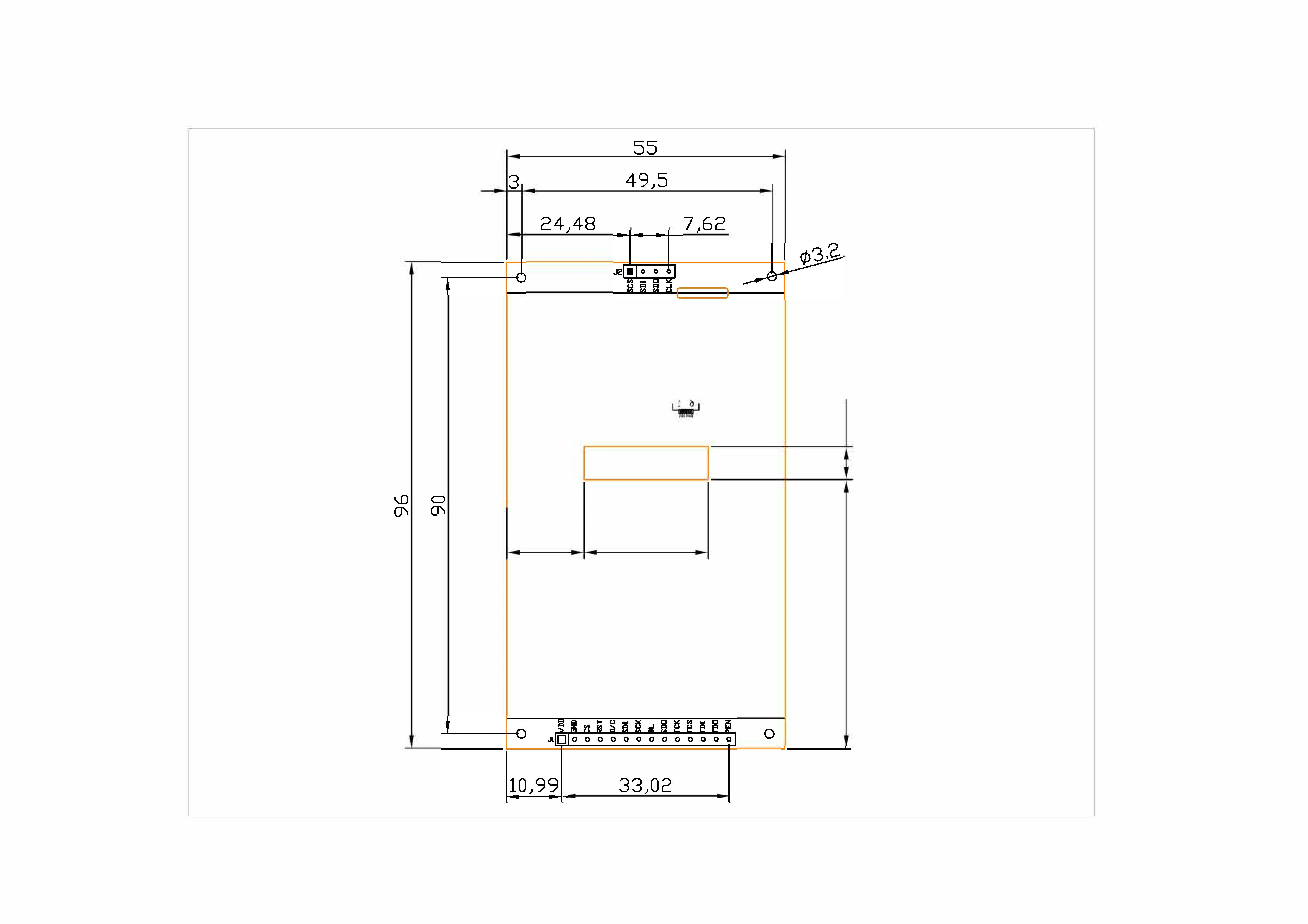

Размеры нижней пластины печатной платы модуля: 55,1*96,18 мм

Тип касания: без касания/с касанием (Выберите один из вариантов)

Напряжение питания VCC: 3,3 В ~ 5 В

Напряжение порта ввода-вывода логики: 3,3 В (TTL)

Потребеление энергии: Около 90 мА

Вес изделия: 25 (г)

Определение интерфейса

1/VCC/вход питания (3,3 В ~ 5 В)

2/GND/Земля источника питания

3/CS/LCD/chip отборное (CS)

4/СБРОС/Сброс ЖК-дисплея

5/Команда шины DC/LCD/выбор данных

6/SDI(MOSI)LCD SPI Display Шина ввода данных

7/SCK/LCD SPI Дисплей шины сигнала часов

8/Управление светодиодной/ЖК-подсветкой (освещение высокого уровня)

9/SDO(MISO) ЖК-дисплей SPI Отображает общий ввод/вывод данных

10/T_CLK/Сенсорная панель Сигнал синхронизации шины SPI

11/T_CS/Выбор чипа шины SPI для сенсорной панели

12/T_DIN/Сенсорная панель Вход данных шины SPI

13/T_DO/Сенсорная панель Вывод данных шины SPI

14/T_IRQ/Сенсорная панель прерывает сигнал IRQ
