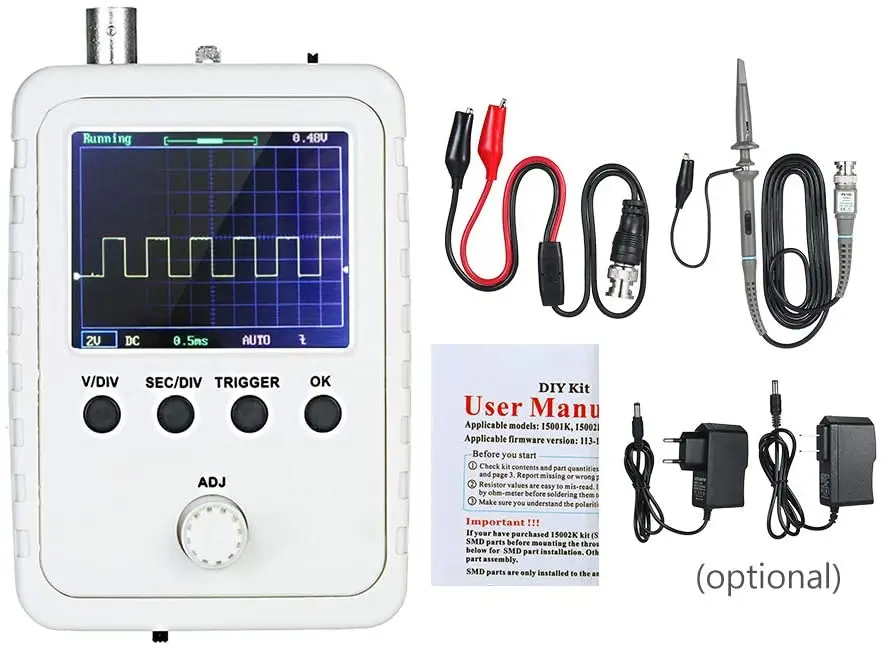

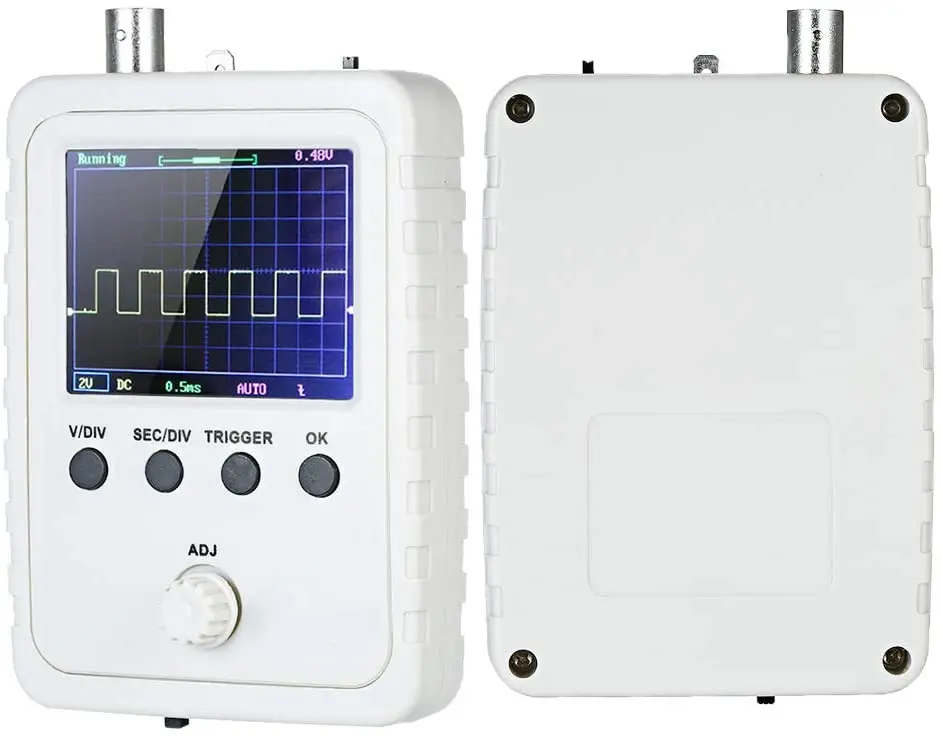

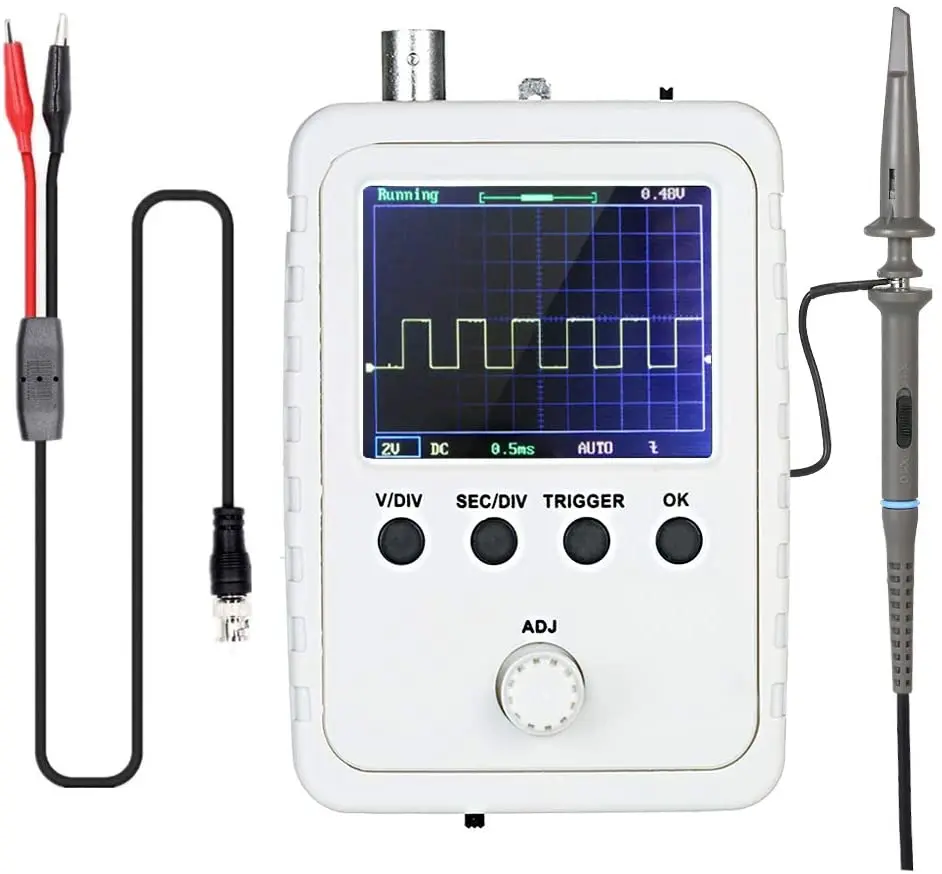

Комплект цифрового осциллографа DSO FNIRSI-150, полностью собранный, «сделай сам», 15001K, с корпусом, стандартный зонд P6020 BNC

Особенности и характеристики:

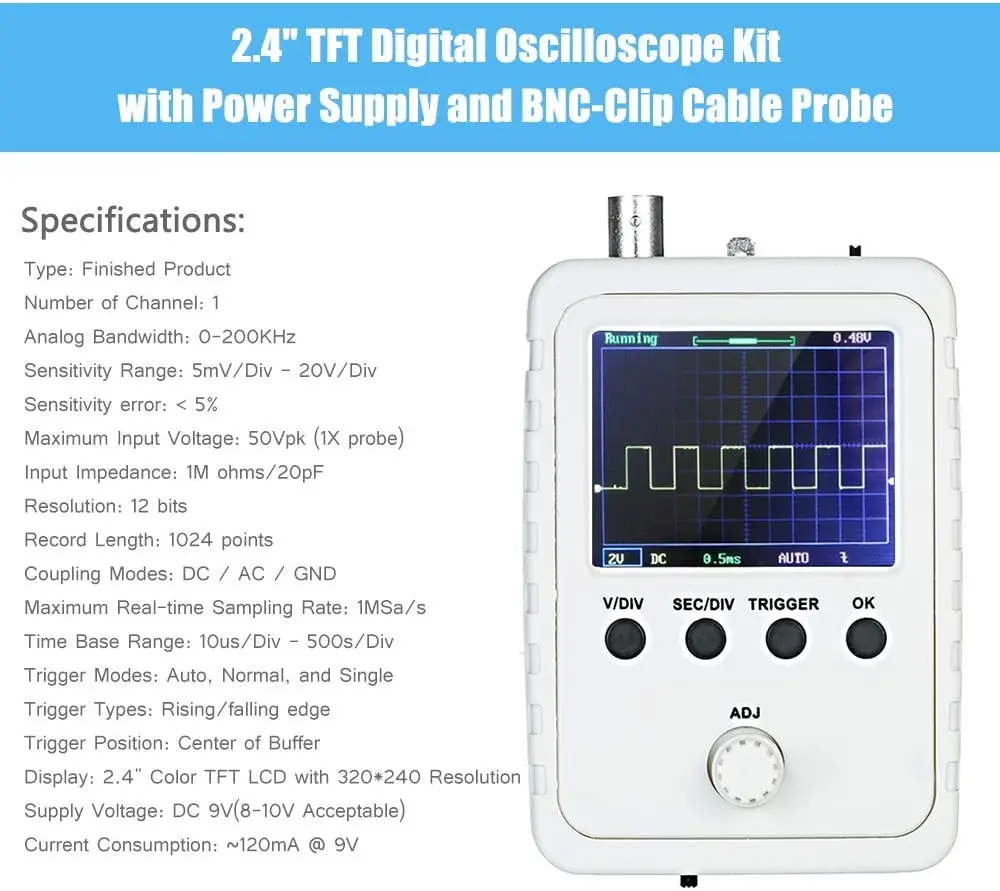

Характеристики:
• Максимальная частота дискретизации в реальном времени: 1 MSa/s
• Аналоговая полоса пропускания: 0 - 200 кГц
• Диапазон чувствительности: 5 - 20 мВ/Див
• Максимальное входное напряжение: 50 Vpk (1X зонд)
• Входное сопротивление: 1 м Ом/20 пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы соединения: DC / AC / GND
• Диапазон времени: 500s/Div - 10US/Div
• Режимы запуска: автоматический, нормальный и одиночный
• Положение триггера: Центр буфера
• Напряжение питания: 9 В постоянного тока (8 - 10 В)
• Потребление тока: ~ 120 мА при 9 в
• Размер основной платы: 94x65 мм (3,7x2,56 дюйма)
• Размер аналоговой платы: 65x47 мм (2,56x1,85 дюйма)
• Экран Размер: 52x40 мм (2x1,57 дюйма)
• Посылка Размер: 14,5x10x3,7 см (5,7x3,94x1,45 дюйма)
• Посылка Вес: 179 грамм (6,33 oz)

Ключевые особенности:
• Принимает ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт)
• Используется для вторичной разработки на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных
• Поставляется с инструкциями, прост в установке и эксплуатации
• Режимы автоматического/нормального/одиночного триггера, легко захватывать форму волны момента
• Доступный триггер с подъемом или опускающейся кромкой
• Наблюдательная предыдущая форма сигнала перед запуском (отрицательная задержка)
• Может замораживать дисплей формы волны в любое время (функция удержания)
• Цифровой дисплей с параметрами волноводной формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения
• Функция хранения сигнала: не потеряет форму сигнала после выключения
• Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки
• Функция распознавания контроллера TFT
• SMD был паян, больше подходит для начинающих электронных
