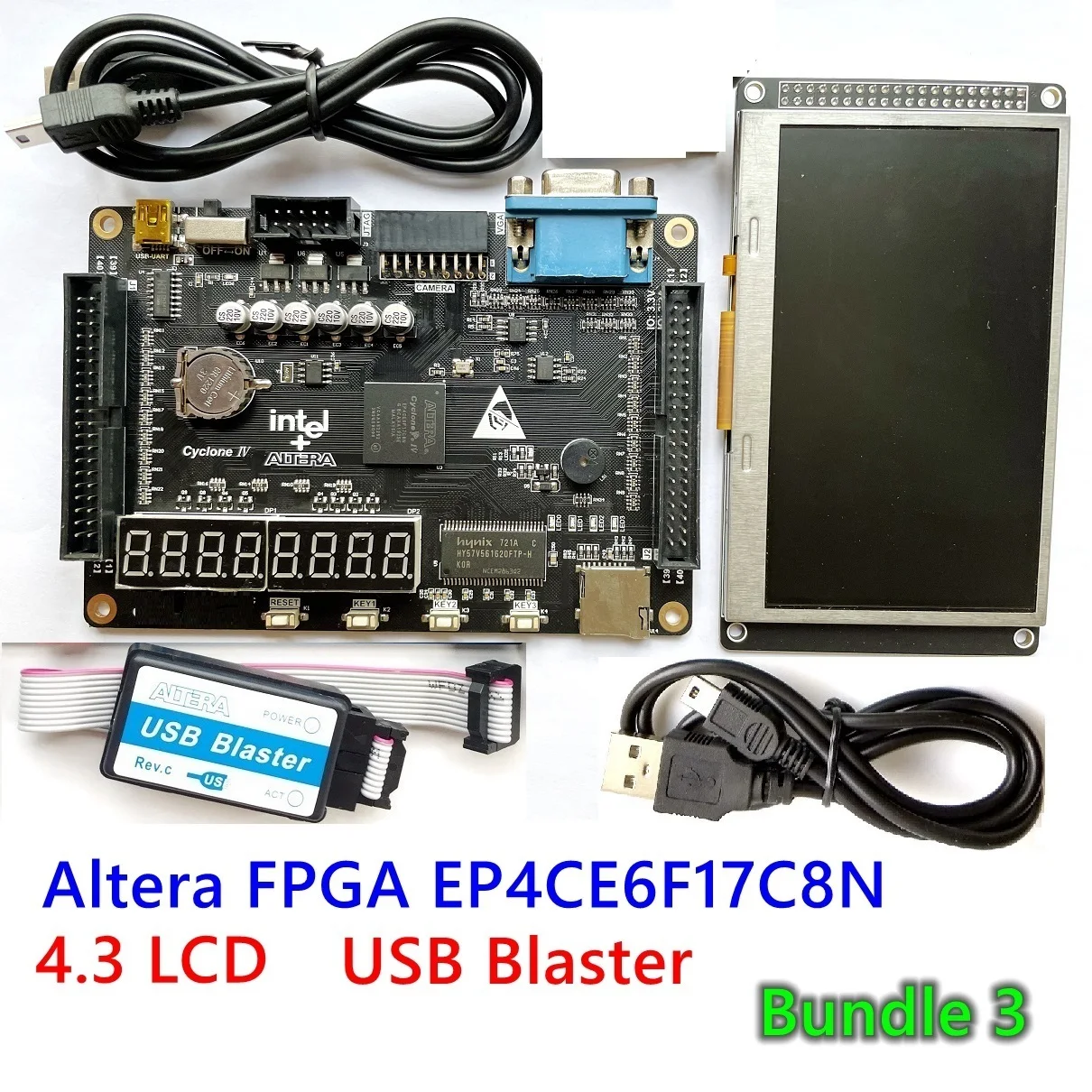

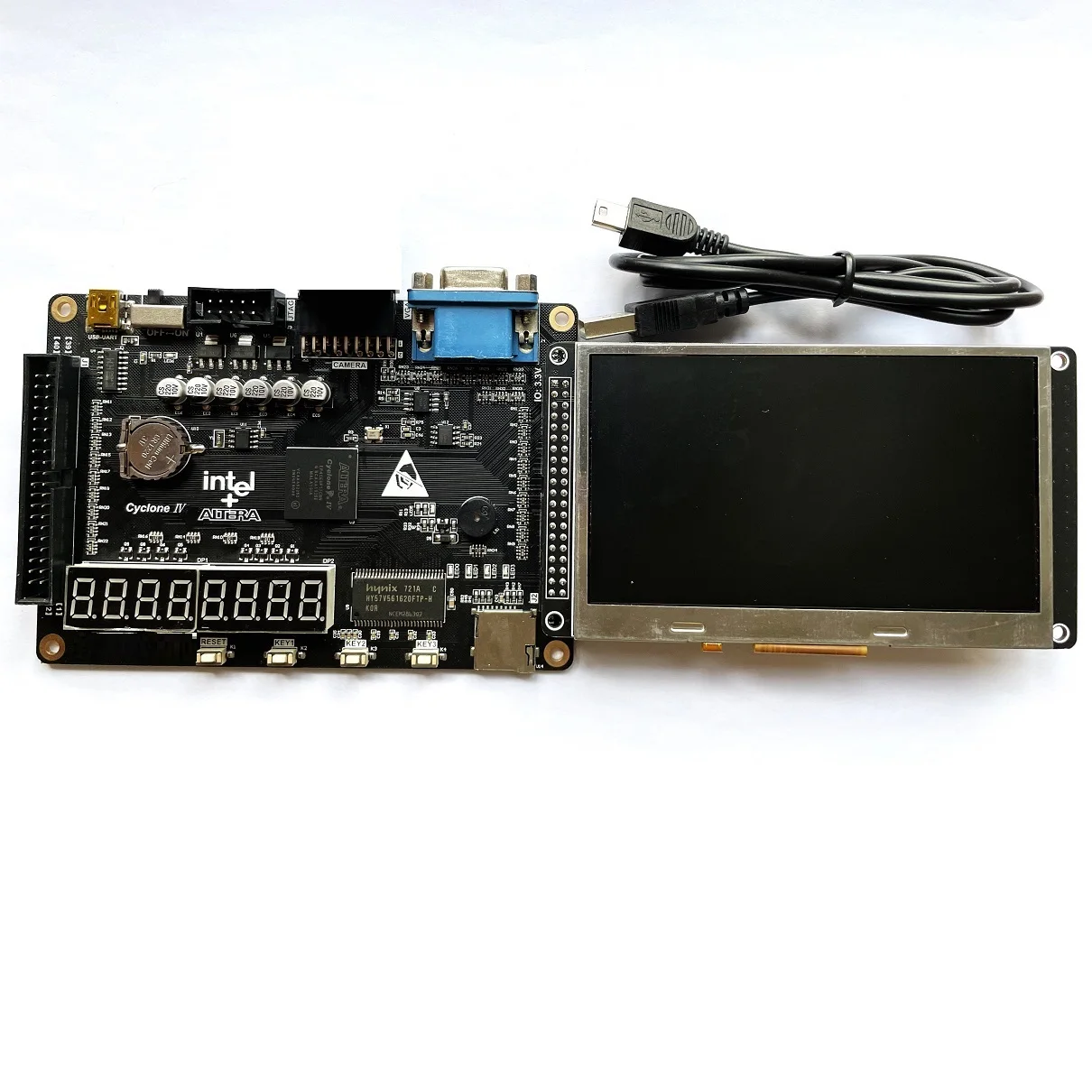

Комплект для создания ALTERA Cyclone IV EP4CE6 FPGA

Код товара: A4000837637863

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Комплект:

Комплект 2 Комплект 1 Комплект 3 Комплект 4

Описание:

Примечание: после того, как вы разместите заказ, мы отправим вам ссылку для загрузки файла SDK.

Характеристики:

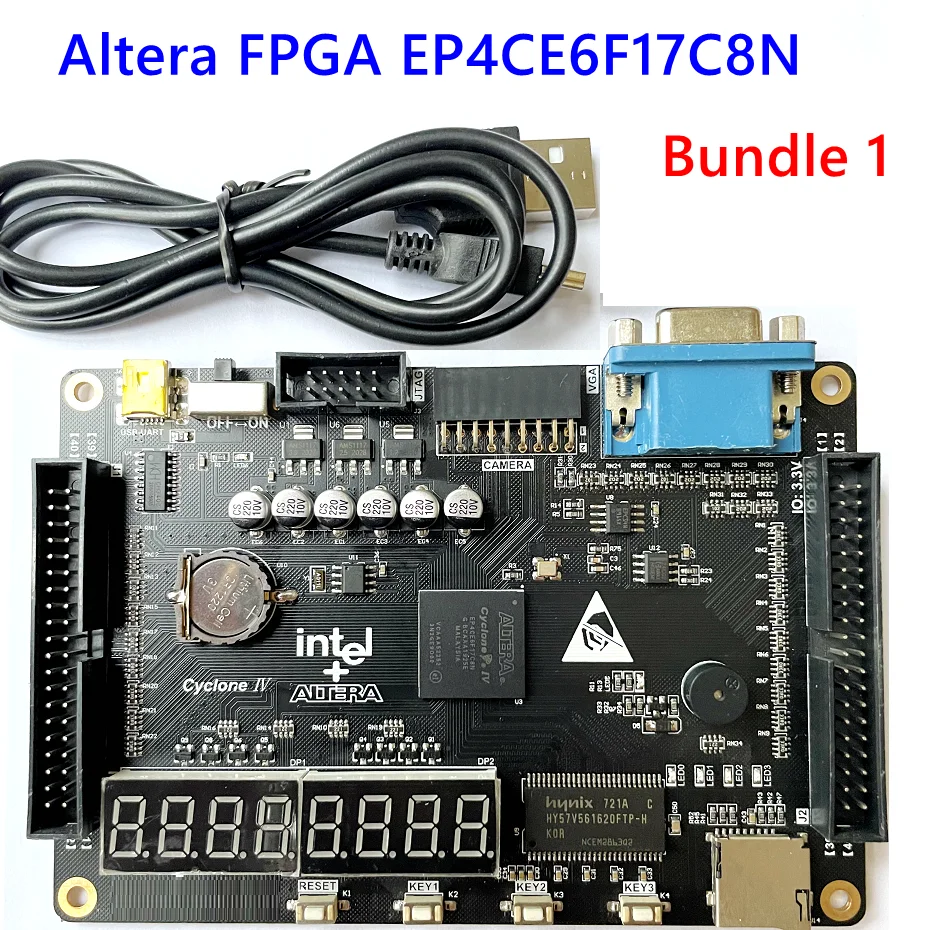

1. Основной чип нового FPGA Cyclone IV серии компании ALTERA EP4CE6F17C8N

2. Встроенный чип последовательной конфигурации EPCS4N большой емкости, поддерживает два режима загрузки JTAG/AS.

3. Встроенная SDRAM 64 Мбит, поддержка SOPC, разработка NIOSII

4. Встроенный активный кристалл 50 МГц, стабильность системы основных тактовых импульсов

5. Использование микросхемы регулятора напряжения 1117-3,3 В для обеспечения выходного напряжения 3,3 В

6. Использование микросхемы регулятора напряжения 1117-1,2 В для обеспечения напряжения ядра ПЛИС.

7. Использование микросхемы регулятора напряжения 1117-2,5 В для обеспечения выхода напряжения ФАПЧ.

8. Использование большого количества развязных конденсаторов, развязка

9. Разъем питания интерфейса USB 5 В постоянного тока.

10. 1 Кнопка сброса, также может использоваться как кнопка пользовательского ввода

11. 1 самоблокирующийся кнопочный выключатель питания

12. 1 светодиодный индикатор питания

13. Из всех интерфейсов ввода-вывода Универсальный интервал 2,54 мм, может быть легко расширен

14. Интерфейс загрузки JTAG для загрузки файла есть. SOF, скорость быстрая, рекомендуется обычное использование этого интерфейса

15. AS интерфейс загрузки для загрузки файла есть. POF, скорость медленная, необходимо использовать этот интерфейс в процессе отверждения

Периферийный интерфейс:

1. 4 независимых клавиши

2. 4 светодиодных диода,

3. 4 цифровых трубки

4. 4 циферблатных переключателя

5. 1 зуммер

6. Последовательный порт RS232

7. 1*40-контактный разъем, поддержка TFT LCD

8. Прецизионное Регулируемое сопротивление, регулируемая подсветка ЖК-дисплея.

9. Интерфейс VGA, для эксперимента по отображению

10. I2C серийный EEPROMAT24C02, для эксперимента с шиной IIC

Характеристики:
