Комплект радаров Hilink LD2410, Высокочувствительный индукционный умный датчик для мониторинга дыхания и сердцебиения, 24 г

Код товара: A1005006131643583

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

LD2410B module LD2410B kit LD2410B kit LD2410C module LD2410B kit LD2410 module LD2410C kit LD2410 kit

Описание:

МЫ ПРОИЗВОДИТЕЛЬ МОДУЛЯ HI-LINK, ДОБРО ПОЖАЛОВАТЬ, ЧТОБЫ РАЗМЕСТИТЬ ЗАКАЗ ЗДЕСЬ!

Если вам нужно больше количества, обращайтесь к нам напрямую, мы предоставим вам лучшую цену и лучший способ доставки. Если вам нужны образцы, Пожалуйста, разместите заказ здесь, мы отправим вам товар в ближайшее время.

Электронная почта: annie@hlktech.com

WhatsApp: + 86 18797402505

Выбирайте нас с высоким качеством и выгодными ценами.

Введение

LD2410B/LD2410C-это Высокочувствительный модуль определения состояния присутствия человека с частотой 24 ГГц, разработанный Hilink Electronics. Принцип его работы заключается в использовании непрерывных волн с частотной модуляцией FMCW для обнаружения человеческих целей в заданном пространстве. В сочетании с обработкой радиолокационного сигнала и точными алгоритмами восприятия человеческого тела он реализует высокочувствительное зондирование состояния присутствия человека и может идентифицировать человеческие тела в движении и неподвижных состояниях. И вспомогательная информация, такая как расстояние до цели, может быть рассчитана.

Этот продукт в основном используется в сценах в помещении, чтобы определить, находится ли в этом районе движущееся или микродвижущееся человеческое тело, и выводить результаты обнаружения в режиме реального времени. Самое дальнее расстояние срабатывания может достигать 5 метров, а разрешение по расстоянию-0,75 м. Предоставляет инструмент визуальной конфигурации, который может легко настроить диапазон расстояния срабатывания, чувствительность срабатывания с различными интервалами, время задержки без экипажа и т. Д. Для адаптации к различным конкретным потребностям приложений.

Поддержка вывода GPIO и UART, plug and play и возможность гибкого применения к различным интеллектуальным сценариям и терминальным продуктам.

Примечание: все модули комплекта имеют контакты, если вам нужна голая плата, напишите нам замечания.

Характеристики и преимущества продукта

Особенности

1. Подключи и играй, простая сборка

2. Самое длинное расстояние срабатывания составляет до 5 метров.

3. Большой Угол обнаружения, охват до ± 60 градусов

4.ccurate Идентификация в пределах интервала, поддерживать разделение диапазона срабатывания и экранировать помехи за пределами интервала

5. Интеллектуальная Регулировка параметров на высоком уровне может быть реализована через Bluetooth или последовательный порт для удовлетворения потребностей в смене сцены.

6. Инструменты визуальной отладки и настройки

7. Маленький и простой, минимальный размер всего 7 мм x 35 мм.

8. Поддерживает различные методы установки, такие как потолочная подвеска и настенная подвеска.

Диапазон ISM 9,24 ГГц, может быть сертифицирован правилами спектра FCC и CE

Преимущество решения

Модуль обнаружения человеческого тела LD2410B/LD2410C использует технологию радарного датчика миллиметровой волны 24 ГГц. По сравнению с другими решениями он имеет очевидные преимущества в приложениях для измерения человеческого тела:

1. Помимо чувствительности к движущимся человеческим телам, он также может чутко ощущать статические, микродвижущиеся, сидящие и лежащие человеческие тела, которые не могут быть идентифицированы традиционными решениями;

2. Он обладает хорошей адаптируемостью к окружающей среде, и на эффект чувствительности не влияет окружающая среда, такая как температура, яркость, влажность и колебания света;

3. Он имеет хорошее проникновение в оболочку и может быть спрятан в оболочке для работы, не открывая отверстий на поверхности продукта, что улучшает эстетику продукта;

4. Он может гибко настраивать самое дальнее расстояние срабатывания и чувствительность на каждой дистанционной двери для достижения гибкой и точной персонализированной конфигурации;

5. С помощью функции Bluetooth вы можете напрямую использовать приложение для отладки параметров радара, не захватывая последовательный порт.

Сценарии применения

Модуль обнаружения человеческого тела LD2410B/LD2410C может обнаруживать и идентифицировать человеческое тело в движениях, в мордах, стоя, сидя и лежа. Он поддерживает многоуровневую настройку параметров и может широко использоваться в различных сценариях AIoT. Общие типы заключаются в следующем:

Управление освещением датчика человеческого тела

Он определяет, есть ли кто-то в помещении, и автоматически управляет освещением, таким как осветительное оборудование в общественных местах, Различные сенсорные лампы, лампы накаливания и т. Д.

Пробуждение индукции человеческого тела экрана рекламы и другого оборудования

Автоматически включается, когда люди приходят, и автоматически спит, когда никто не приходит экономить энергию, доставка информации более точна и эффективна.

Защита безопасности жизнедеятельности

Защита работы УФ-лампы, чтобы предотвратить включение УФ-лампы, когда вокруг есть люди, и причинение травм;

Автоматическое Обнаружение и сигнализация опасных мест для предотвращения проникновения людей в определенные пространства высокого риска, такие как места высокого риска, введенные персоналом в результате взрывных работ на угольных шахтах.

Умная бытовая техника

Когда в комнате долгое время никого нет, телевизор, кондиционер и другие электроприборы автоматически отключаются, экономя энергию и безопасность.

Интеллектуальная безопасность

Обнаружение и идентификация людей, вторгающихся, пребывающих и т. д. в заданном диапазоне.

Использование и настройка

Типичная Схема применения

Модуль LD2410B/LD2410C напрямую выводит обнаруженное целевое состояние через вывод ввода-вывода (кто-то высокий, никто низкий), и он также может выводить данные о результатах обнаружения через последовательный порт в соответствии с указанным протоколом. Выходные данные последовательного порта включают: Данные по состояния цели и расстояния вспомогательные, ЕТК., потребители могут использовать их гибко согласно специфическим сценариям применения.

Напряжение источника питания модуля составляет 5 В, а емкость источника питания входного источника питания должна быть более 200 мА.

Выходной уровень ввода-вывода модуля составляет 3,3 В. Скорость передачи последовательного порта по умолчанию составляет 256000, 1 стоп-бит и без бита четности.

Роль параметров конфигурации

Пользователь может изменять параметры конфигурации модуля через последовательный порт LD2410B/LD2410C для адаптации к различным требованиям приложений, и содержимое конфигурации не будет потеряно при отключении питания.

Настраиваемые параметры включают следующее:

Самое дальнее расстояние обнаружения

Установите самое дальнее обнаруженное расстояние, только человеческие цели которые появляются внутри это самое дальнее расстояние будут обнаружены и выведут наружу результат.

Установите в единицах дистанционных ворот, и каждый дистанционный ворот составляет 0,75 м.

Включая самую дальнюю дверь для обнаружения движения и самую дальнюю дверь для статического обнаружения, ряд установки 1 до 8. Например, если самая дальняя дверь установлена на 2, только если человеческое тело находится в пределах 1,5 м, оно эффективно обнаружит и выдаст результат.

Чувствительность

Только когда обнаруженное значение энергии цели (диапазон 0 ~ 100) больше, чем значение чувствительности, будет определено, что цель существует, иначе она будет проигнорирована.

Значение чувствительности можно установить от 0 до 100. Чувствительность каждого строба диапазона может быть установлена независимо, так что обнаружение в различных диапазонах расстояний может быть точно отрегулировано, локальное Точное обнаружение или фильтрация источников помех в определенных областях.

Кроме того, если чувствительность определенного строба расстояния установлена на 100, может быть достигнут эффект нераспознавания цели под стробом расстояния. Например, если чувствительность дистанционных ворот 3 и дистанционных ворот 4 установлена на 20, а чувствительность других дистанционных ворот установлена на 100, можно обнаружить только человеческое тело в диапазоне 2,25-3,75 м от дальнего модуля.

Продолжительность не-никто

Когда радар выводит результат от человека к человеку, он будет сообщать о человеке в течение определенного периода времени. Если в течение этого периода времени на испытательном полигонах РЛС нет человека, РЛС не сообщит об этом; если РЛС обнаружит человека в течение этого периода времени, она будет обновлена. На этот раз в секундах. Это эквивалентно времени задержки без экипажа. После того, как человек покинет систему, выходное состояние будет Беспилотным только после того, как человек покинет систему более чем на эту продолжительность.

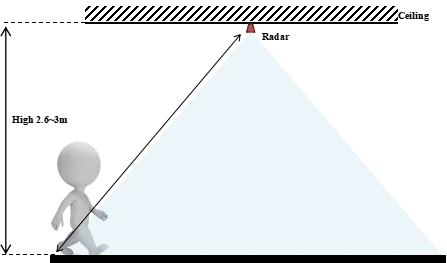

Способ монтажа и диапазон срабатывания

Условия установки

Подтвердите Минимальный установочный зазор

Если радар должен быть установлен с корпусом, корпус должен обладать хорошими волнопередающими свойствами на частоте 24 ГГц и не должен содержать металлических материалов или материалов, которые оказывают экранирующее действие на электромагнитные волны.

Требования к среде установки

Этот продукт необходимо установить в подходящей среде. Если он используется в следующих средах, это повлияет на эффект обнаружения:

• Есть нечеловеческие объекты, которые постоянно движутся в чувствительной зоне, такие как животные, постоянно раскачивающиеся шторы, большие зеленые растения, обращенные к выходному отверстию для воздуха и т. Д.

• В зоне чувствительности большая площадь сильных отражателей, и сильные отражатели будут создавать помехи антенне радара.

• При установке на стене необходимо учитывать факторы внешних помех, такие как кондиционеры и электрические вентиляторы в верхней части комнаты.

Меры предосторожности при установке

• Старайтесь убедиться, что антенна радара обращена к области, которую необходимо обнаружить, а Окружающая область антенны открыта и беспрепятственно

• Чтобы гарантировать, что Установочное Положение датчика является прочным и стабильным, дрожание самого радара повлияет на эффект обнаружения.

• Для обеспечения отсутствия движения или вибрации на задней части радара. Из-за проникающего характера радиолокационных волн задняя лепестка сигнала антенны может обнаруживать движущиеся объекты за радиолокатором. Металлический экран или металлическая объединительная плата могут использоваться для защиты заднего лепестка радара и уменьшения

Воздействие объектов на заднюю часть радара

Теоретическая дальность радиолокатора-результат, полученный с помощью специального алгоритма обработки на основе физического разрешения 0,75 метра. Из-за разницы в размере, состоянии и RCS цели точность целевого расстояния будет колебаться; в то же время самый длинный

Расстояние также будет незначительно колебаться.

Производительность и электрические параметры

Рабочая частота	24 ГГц ~ 24,25 ГГц Соответствует стандартам сертификации FCC, CE, без комиссии
Рабочее напряжение	5 В постоянного тока, мощность источника питания> 200 мА
Средний рабочий ток	79 мА
Модуляция	Fmcw
Интерфейс	GPIO, уровень ввода-вывода 3,3 В А УАРТ
Целевое применение	Датчик присутствия человека
Расстояние обнаружения	0,75 м ~ 6 м, регулируемый
Угол обнаружения	±60 °
Разрешение расстояния	0,75 м
Ширина полосы развертки	250 МГц Соответствует стандартам сертификации FCC, CE, без комиссии
Температура окружающей среды	-40 ~ 85℃

Таблица характеристик и электрических параметров

О нас

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	bibikoo
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	HLK-LD2410
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ), RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Комплект</span>	HLK-LD2410 series
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Совместимость</span>	Другой
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Метод связи</span>	Совместимость с Bluetooth, Другое
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	bibikoo
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	HLK-LD2410
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ), RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Комплект</span>	HLK-LD2410 series
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Совместимость</span>	Другой
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Метод связи</span>	Совместимость с Bluetooth, Другое
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">The farthest sensing distance</span>	6m
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Size</span>	735mm/16mm22mm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Working frequency band</span>	24GHz~24.25GHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Ambient temperature</span>	-40~+85℃
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Working voltage</span>	5V
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Modulation</span>	FMCW
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Detect angle</span>	±60°
