Комплект шпинделя с водяным охлаждением 2,2 кВт, двигатель шпинделя с ЧПУ и Инвертор VFD, кронштейн 80 мм, водяной насос и патрон ER20, фрезерный станок с ЧПУ

1 & 2.2kw двигатель шпинделя 1 & 2.2kw инвертор/VFD

Зажим/кронштейн шпинделя 1 и Φ 80 мм

Водяной насос 1 и 3,5 м и водопроводные трубы 5 м

1 комплект высокоточной цанги ER20 (≤ 0008 мм)

Хорошие новости! Закажите 2,2 кВт ER20water-cooled комплект шпинделя сейчас, вы получите 1 комплект высокоточной цанги ER20 в подарок (Точность ≤ 0008)

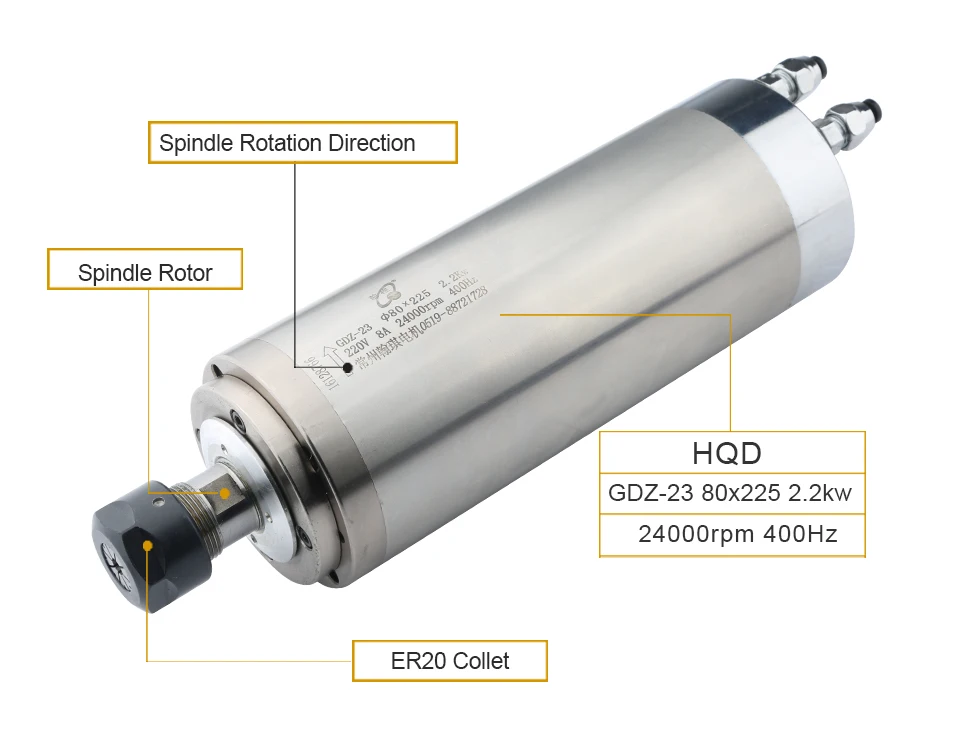

Мощность: 2,2 кВт

Напряжение: 220/380 В

Сила тока: 8А/4.4А

Частота: 400 Гц

Скорость: 0-24000 об/мин

Биение: менее 0,01 мм

Диаметр (мм): 80

Тип подшипника: 2 * 7005C/P4,1 * 7002C/P4

3-4 полностью герметичных шарикоподшипника

Патрон: ER20

Блок патрона ER20 с водяным охлаждением

Консистентная смазка

Основное Использование: используется для дерева, камня, бамбука, обычных печатных плат, ПВХ, ПММА, пластика, бамбука, двухцветной платы (ABS) и другой неметаллической резьбы.

● Температура рабочей среды шпинделя обычно составляет-10 ~ 40.

● Перед установкой первого электрического шпинделя для поворота головки шпинделя вручную вы должны почувствовать гибкость и отсутствие блокировки.

Полностью герметичные подшипники углового соединения P4 могут продлить срок службы шпинделя.

Чем больше длина, тем больше крутящий момент и больше мощность.

Тщательная сборка делает шпиндель более точным.

Точность составляет 0,01 мм, а коаксиальный кабель-менее 0,0025 мм.

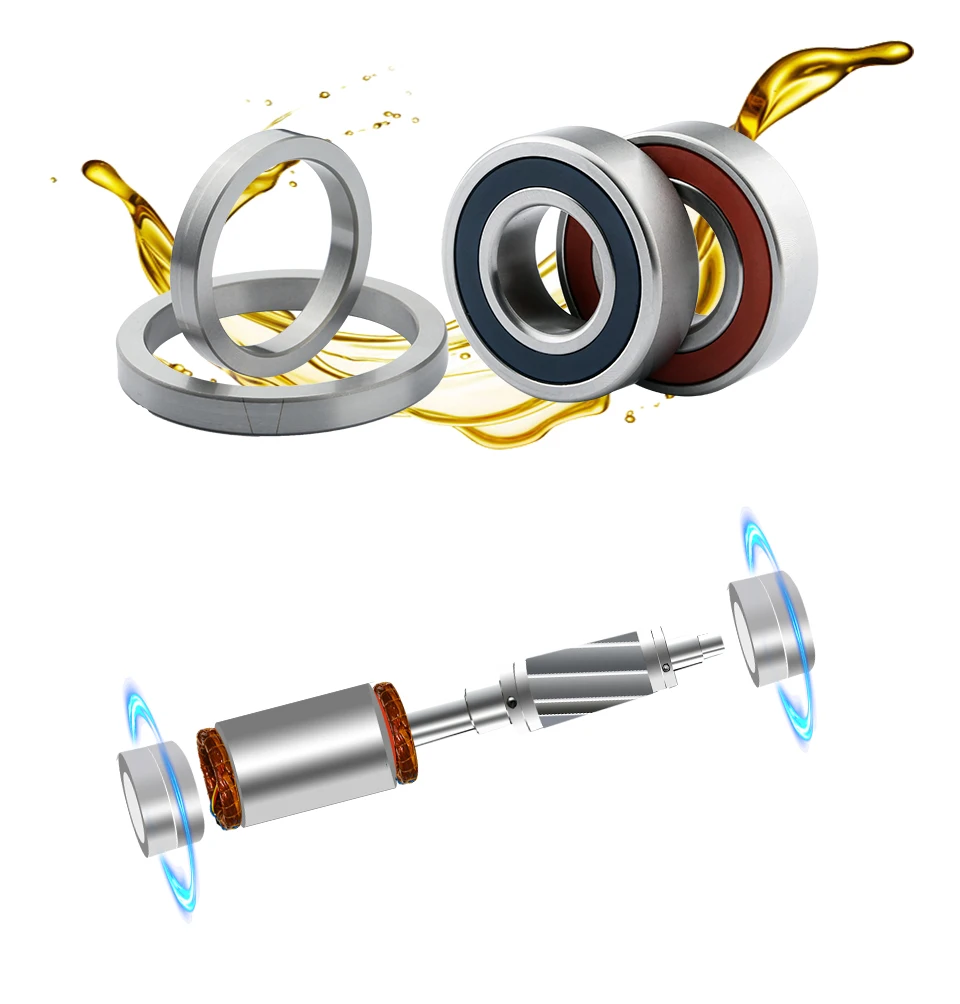

1. На нашем главном валу используются 4 подшипника.

2. Подшипники устойчивы к высоким температурам и низким температурам.

3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

Мощность продукта: 2,2 кВт Модель: DB620-2T2.20G

Входное напряжение: 3PH20 0 В Входная частота: 50/60 Гц

Выходное напряжение: 3PH0-220V Ток продукта: 10A

◆ Два режима управления скоростью: без векторного управления PG (SVC), управление V/F

◆ Векторное управление без СТРАНИЦЫ (SVC): пусковой момент 0,5 Гц, максимум 150%

◆ 8-сегментная простая функция ПЛК, мульти-сегментное Управление скоростью и Управление ПИД

◆ Поддержка нескольких настроек частоты: Цифровые настройки, аналоговые настройки, настройки PID, настройки связи RS485

◆ Терминалы ввода/вывода можно свободно программировать для объединения нескольких режимов работы в соответствии с потребностями пользователя.

◆ С функцией управления скачкообразной перестройкой частоты он может эффективно подавлять механический резонанс и делать систему более стабильной и надежной.

◆ Он имеет функцию мгновенного удержания питания, что позволяет избежать воздействия на производство из-за мгновенного отключения питания.

Обнаружение над-вращающего момента ◆With и под-вращающего момента

◆ Функция автоматической настройки напряжения, эффективно решает проблему низкочастотной вибрации мощных двигателей.

◆ Обеспечивает несколько функций защиты от неисправностей: перегрузки по току, перенапряжения, пониженного напряжения, перегрева, перегрузки, отсутствия мониторинга и защиты в реальном времени для обеспечения безопасной работы.

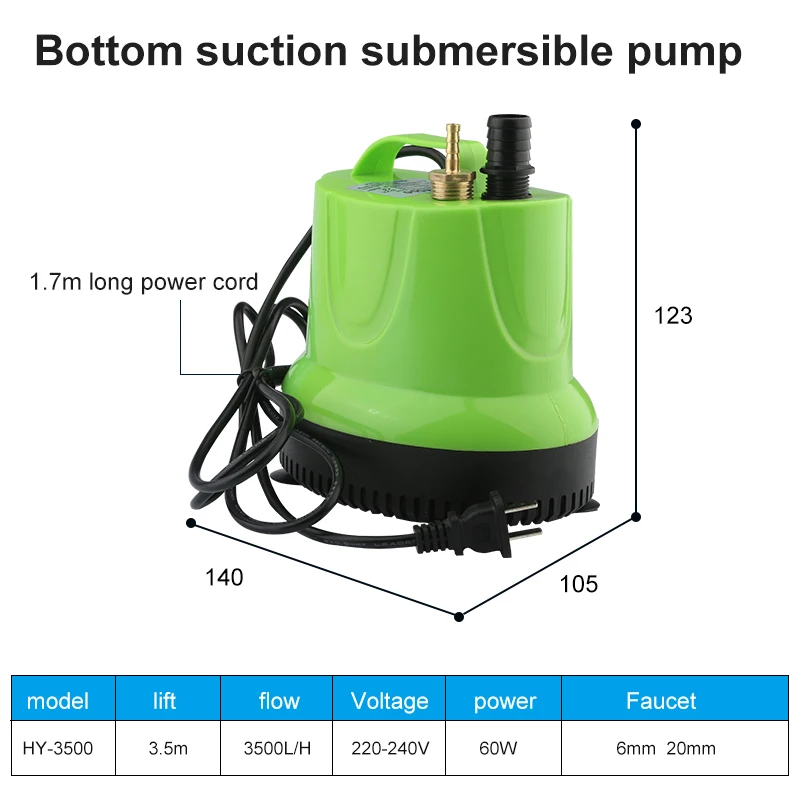

Дно насоса засасывает воду.

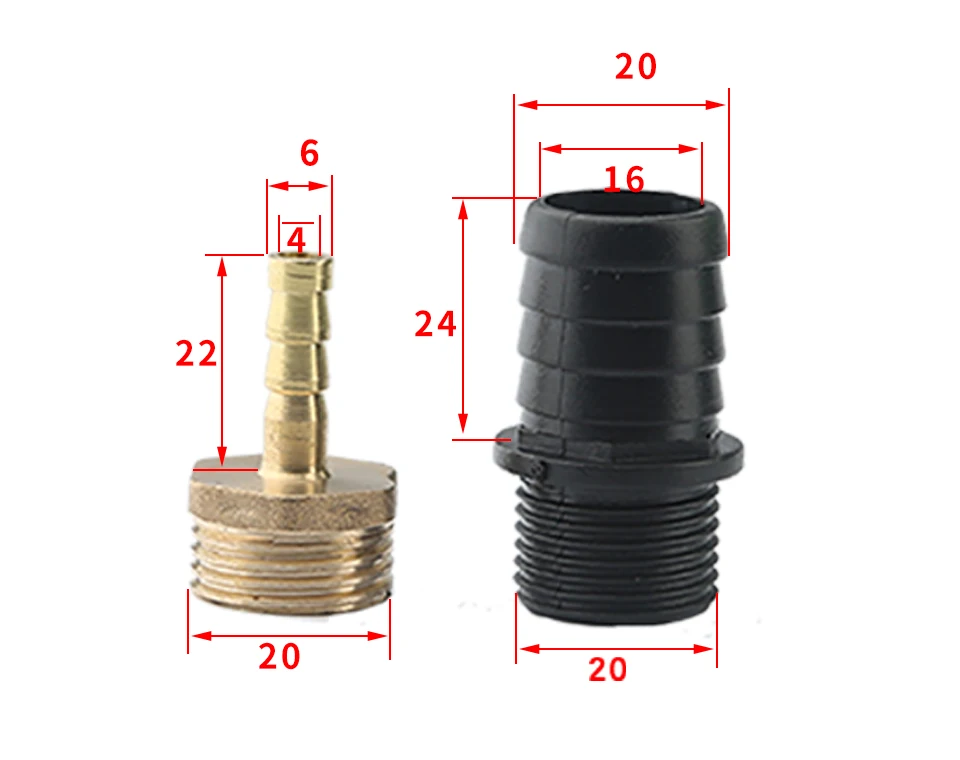

Две спецификации кранов

Единица: мм

Преимущество

Высокий подъем

Большой поток

Очень прочный

Отличная изоляция

Может быстро охладить машину

Хорошее качество и долгая жизнь

Большой инвентарь

Огромная сила

Корпус изготовлен из высококачественного пластика, устойчивого к коррозии и очень прочного.

Поскольку подшипники двигателя полностью герметизированы, насос обладает отличными изоляционными свойствами.

Насос комбинированный насос, фильтрация, кислород и фонтанный раствор объединены в один.

Необходимо использовать в воде.

Как только продукт не работает должным образом, питание должно быть отключено, и обслуживание должно быть выполнено после того, как он будет поднят из воды.

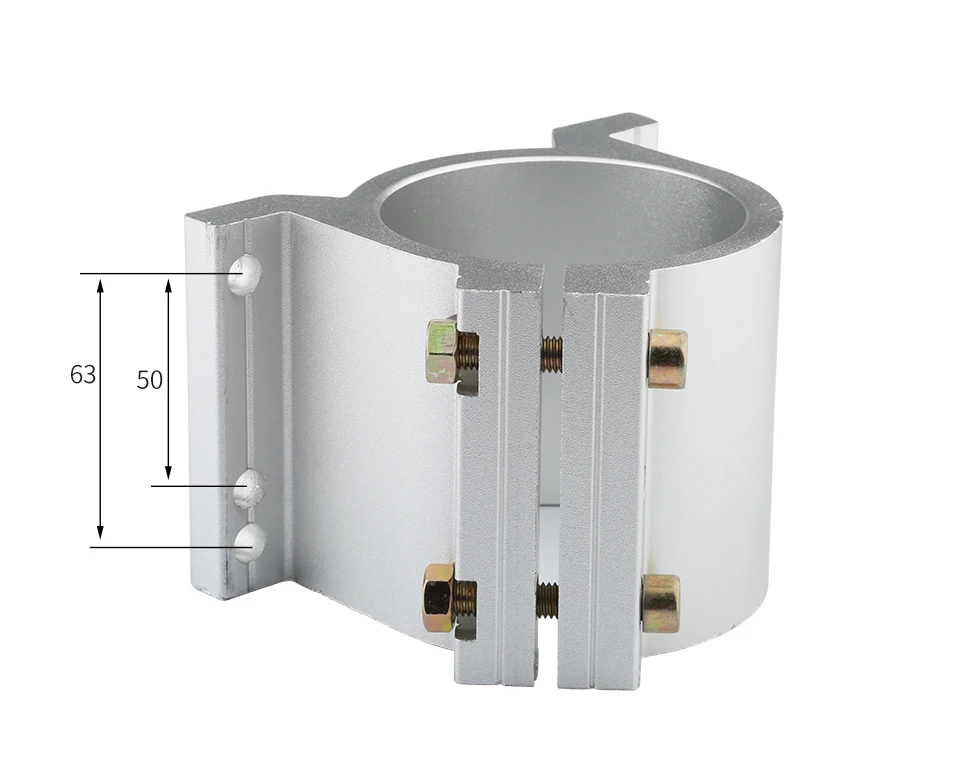

Диаметр: 80 мм Материал: Литой алюминий

Его точность намного выше, и его трудно деформировать.
Внутренняя стенка очень гладкая, а внешняя-пескоструйная, относительно тонкая, даже не гладкая.

Этот продукт обладает прочностью, высокой ударопрочностью, высокой твердостью и сильной антиоксидантной активностью.

В основном используется для фиксации продукта, поэтому баланс и вертикальность побочных продуктов повышают точность вспомогательных продуктов, уменьшают шум и уменьшают кумулятивные ошибки.

Основные параметры

Материал: сталь 65 млн

Аккурасы≤ 0,008 мм

Закалка и прецизионное шлифование

Он широко используется при растачивании, фрезеровании, сверлении, нарезании резьбы проволоки на фрезерном станке с ЧПУ, гравировальном станке шпинделя, обрабатывающем центре и другой обработке.

● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запустить его на низкой скорости в течение 30 минут. Затем Медленно увеличивайте со скоростью 3000 об/мин, каждый раз бегая по 20 минут. Шпиндель и инвертор должны работать вместе. Технические характеристики и настройки параметров инвертора соответствуют параметрам шпинделя.

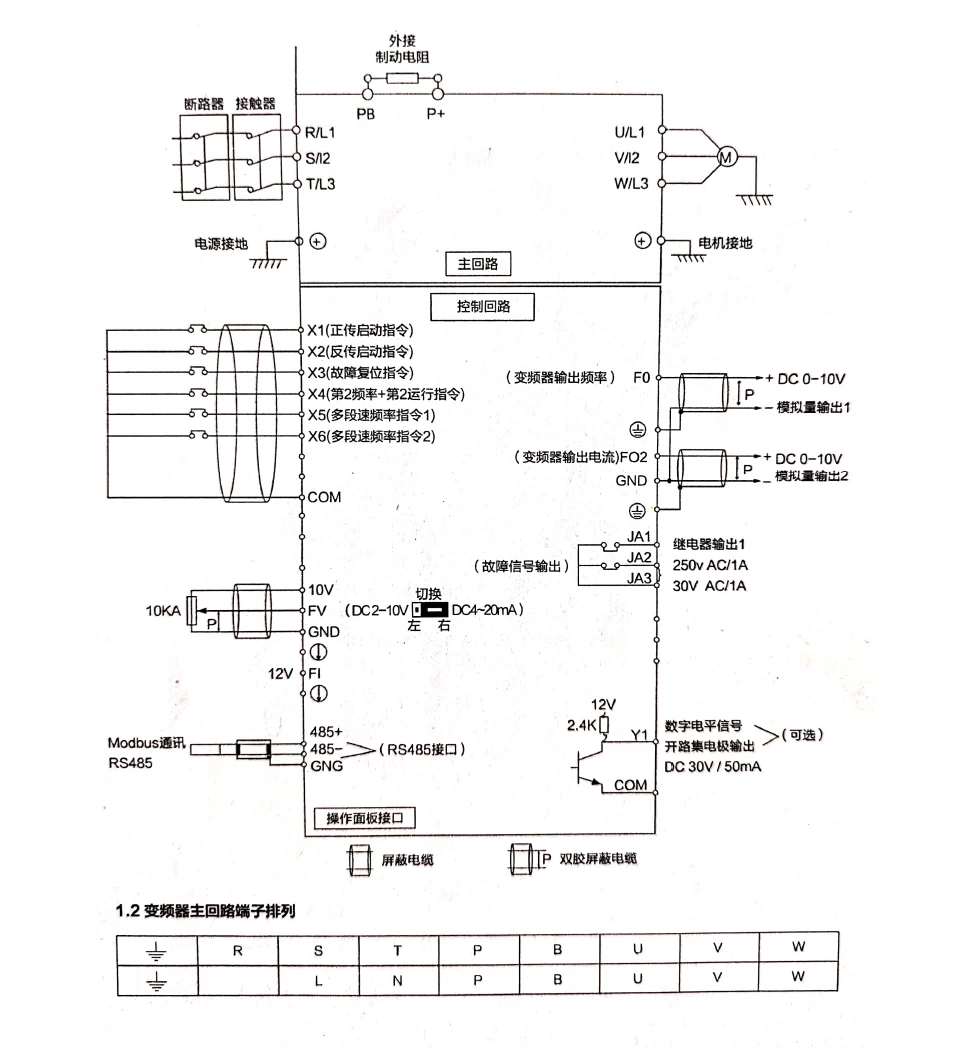

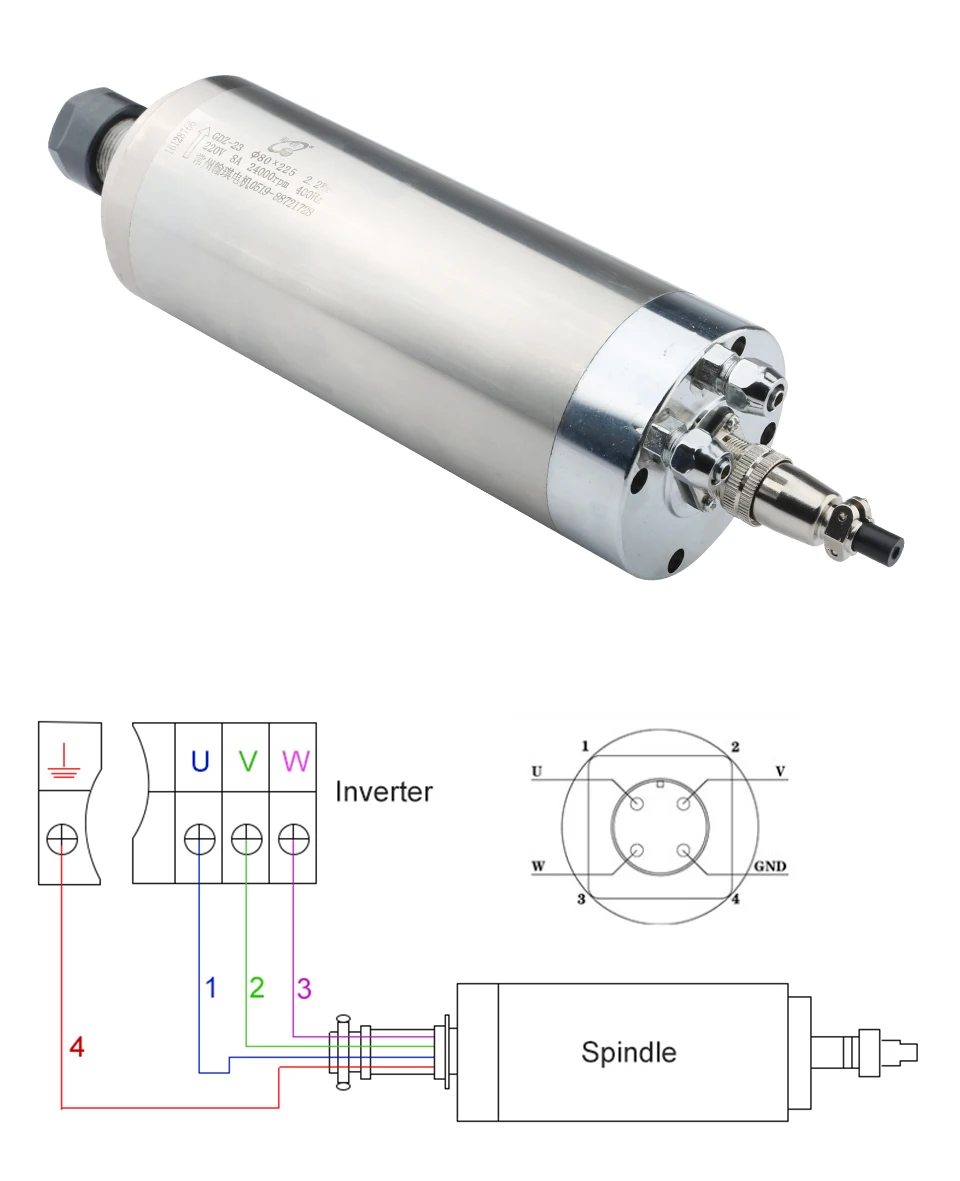

● Для подключения главного вала инвертора шнур питания трехфазного инвертора должен быть приварен к вилке 1 (U), 2 (V), 3 (W), и Заземленный штифт 4. После включения питания посмотрите, всегда ли ось вращения шпинделя Показывает направление. Если он несовместим, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.

● Перед использованием шпинделя каждый день он должен работать на низкой скорости в течение 15-20 минут. Зажмите резак на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставляемый в патрон, должен быть больше 15 мм.

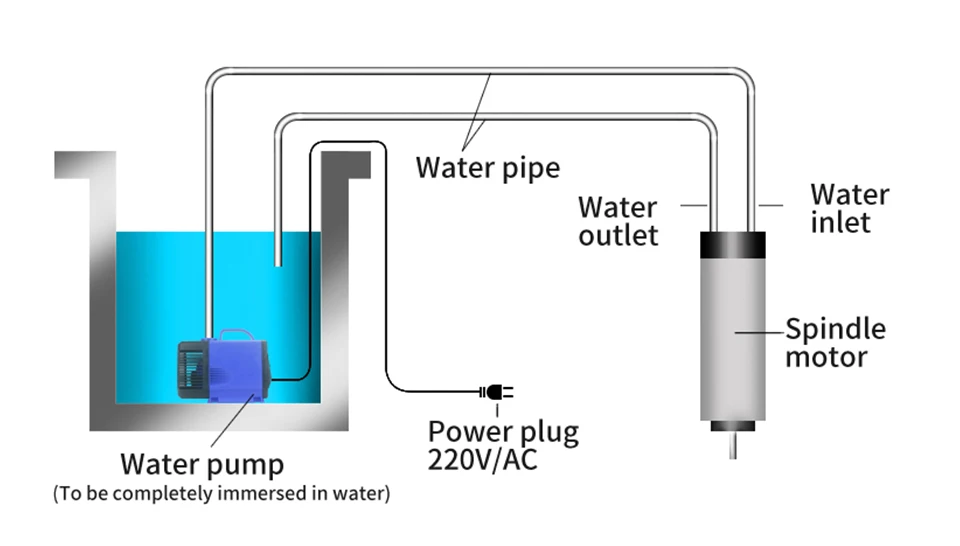

● Шпиндель с водяным охлаждением необходимо использовать вместе с водяным насосом. В противном случае шпиндель быстро сломается.

● Двигатель шпинделя переменного тока необходимо использовать вместе с инвертором. Мощность инвертора должна быть равна или больше мощности шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор немедленно сломаются.

● При использовании шпинделя шум отличается от того, который был раньше, поэтому немедленно остановите шпиндель. Вам необходимо заменить подшипник шпинделя.

1. Различные методы охлаждения: двигатель шпинделя с водяным охлаждением использует циркуляцию воды для охлаждения тепла, выделяемого после вращения шпинделя с высокой скоростью, а двигатель шпинделя использует вентиляторное охлаждение для охлаждения.

2. Шум: двигатель шпинделя с водяным охлаждением практически не шумит, но двигатель шпинделя с воздушным охлаждением очень большой.

3. Срок службы: двигатель шпинделя с водяным охлаждением должен обращать внимание на техническое обслуживание, часто менять воду или использовать промышленный охладитель воды, вентилятор шпинделя с воздушным охлаждением в основном дует тепло на радиатор ветром для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, твердую древесину, гранит, камень, вы можете выбрать металлическую оправку. Металлические оправки намного лучше, чем деревянные оправки.

● Частотный источник питания шпинделя подключен к номинальному напряжению, и частота должна соответствовать техническим параметрам электрического шпинделя. Скорость шпинделя можно отрегулировать для изменения частоты, а напряжение изменяется пропорционально.

● Не Используйте шпиндель, примените сжатый воздух, чтобы сдуть статическую охлаждающую жидкость в трубопроводе. Чтобы предотвратить ржавчину, закройте отверстие для воды. Шпиндель должен быть смазан маслом. Добавьте противоволновое устройство и положите в сухое место.

● Чтобы заменить подшипник шпинделя, следует заменить некоторый профессиональный и технический персонал. С помощью специальных инструментов подшипники следует тщательно очищать, не снимая катушку статора.
