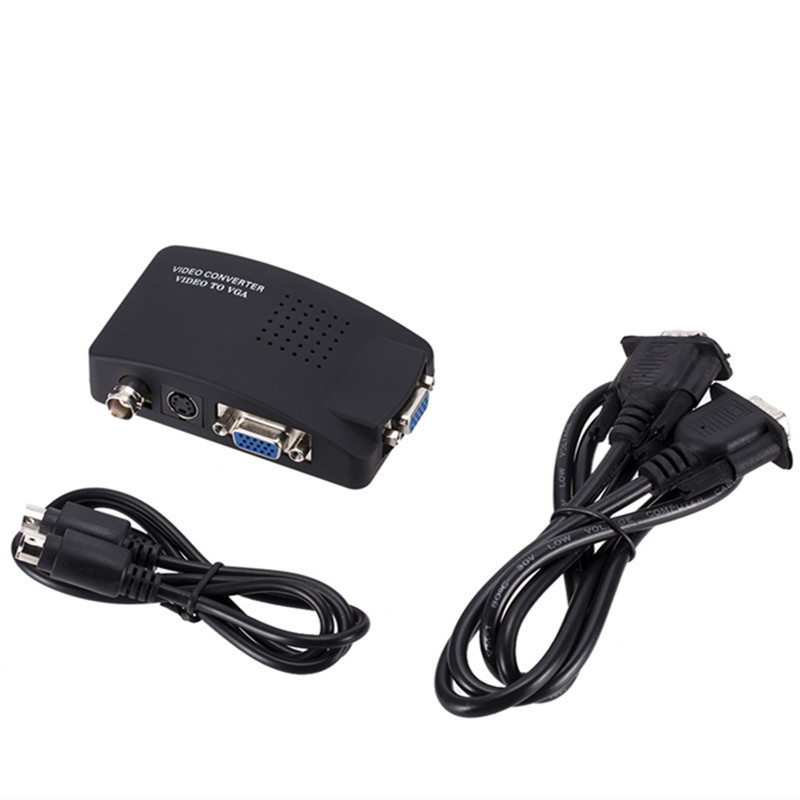

Композитный преобразователь BNC VGA

Этот продукт (BNC в VGA) представляет собой Неразрушающий видеоконвертер, предназначенный для охранных, медицинских и домашних пользователей. Оно может преобразовать видеосигналы в сигналы ВГА различных разрешений от 800С600 к 1920С1200 используя предварительную цифровую технологию обработки изображений а разнообразие выход разрешения ВГА, для того, чтобы добиться отображения задней части может быть достигнуто двухточечное отображение, чтобы показать идеальное изображение.
Продукт широко используется в встроенных мониторах DVR, оборудовании для обучения видео, технике метро, промышленности и т. Д., Чтобы заменить традиционный ЭЛТ-монитор, небольшой размер, четкое качество изображения, подключи и работай, просто и удобно.
Введение продукта
1: особенности продукта

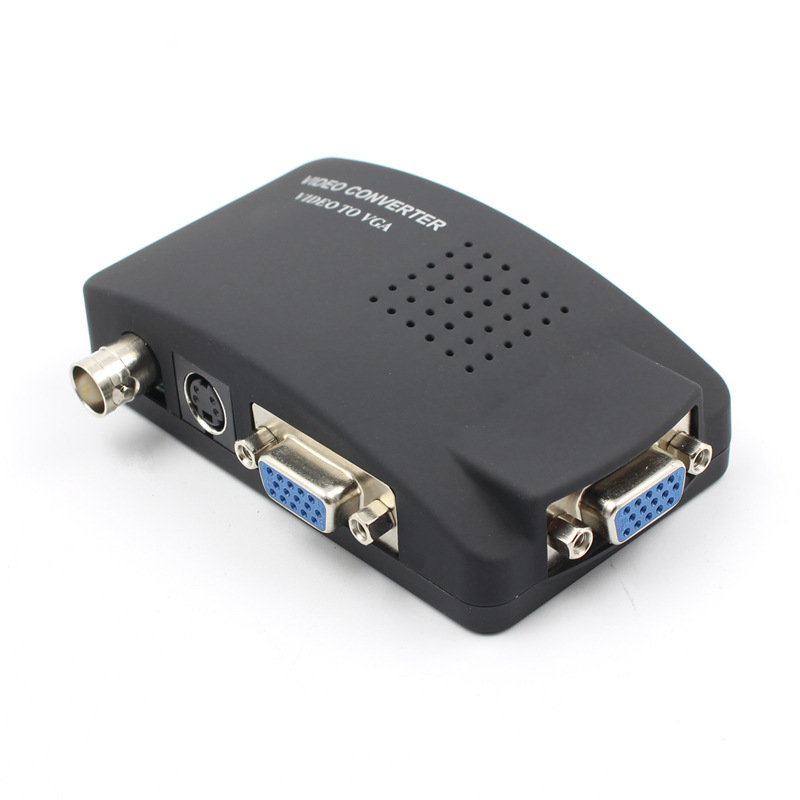

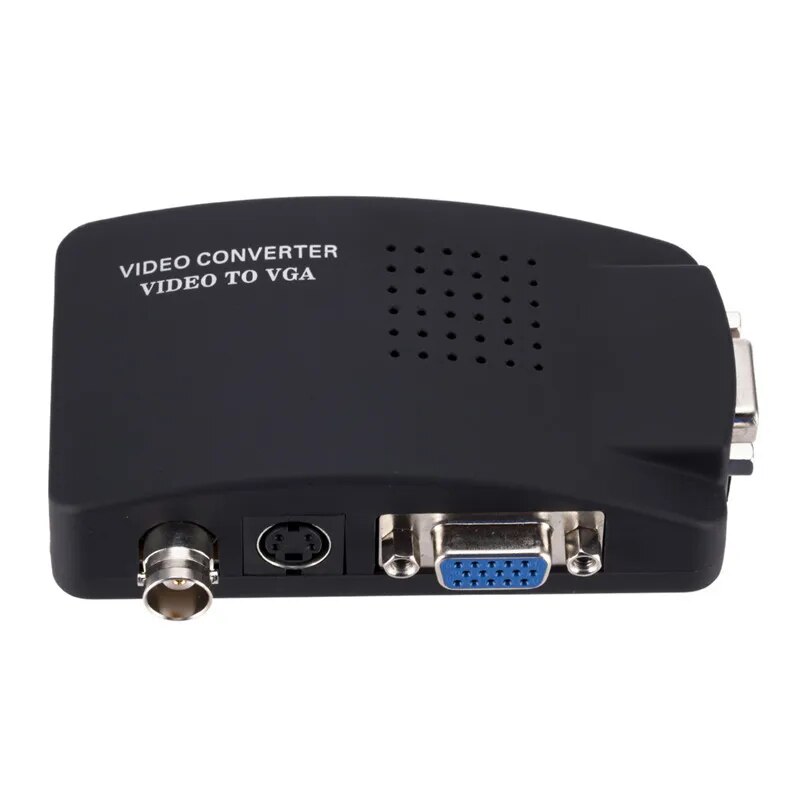

Входной интерфейс: 1xBNC, 1xS-Video, 1xVGA

Выходной интерфейс: 1xVGA

2: выходное разрешение
800X600 при 60 Гц, 800X600 при 75 Гц, 1024X768 при 60 Гц, 1280X1024 при 60 Гц, 1440X900 при 60 Гц, 1680X1050 при 60 Гц, 1920X1080 при 60 Гц, 1920X1200 при 60 Гц
3: Формат входного сигнала
Входы BNC и S-Video: Автоматическая идентификация PAL, NTSC Вход VGA: BYPASS

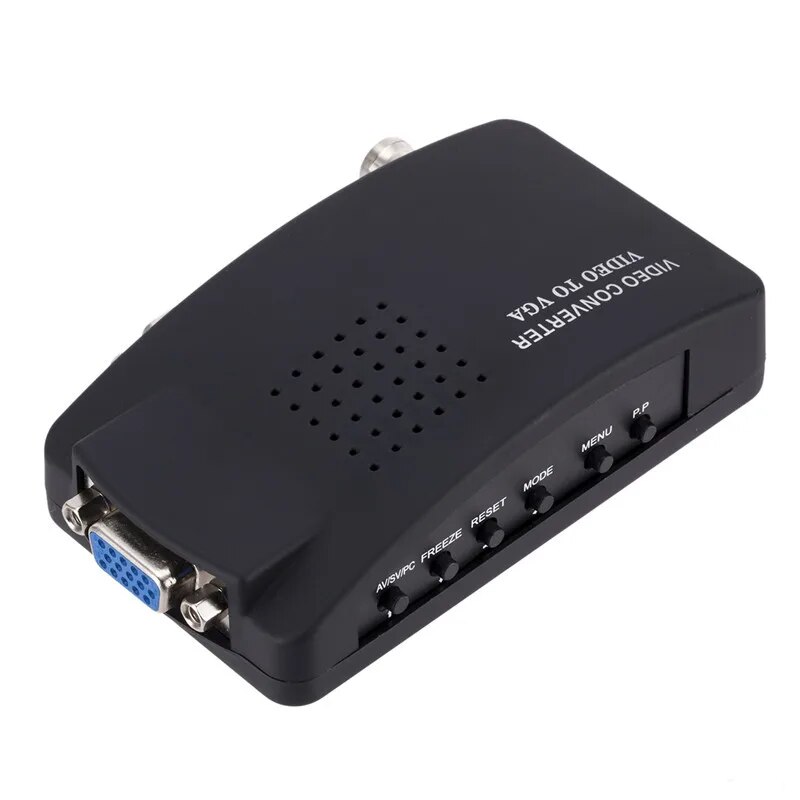

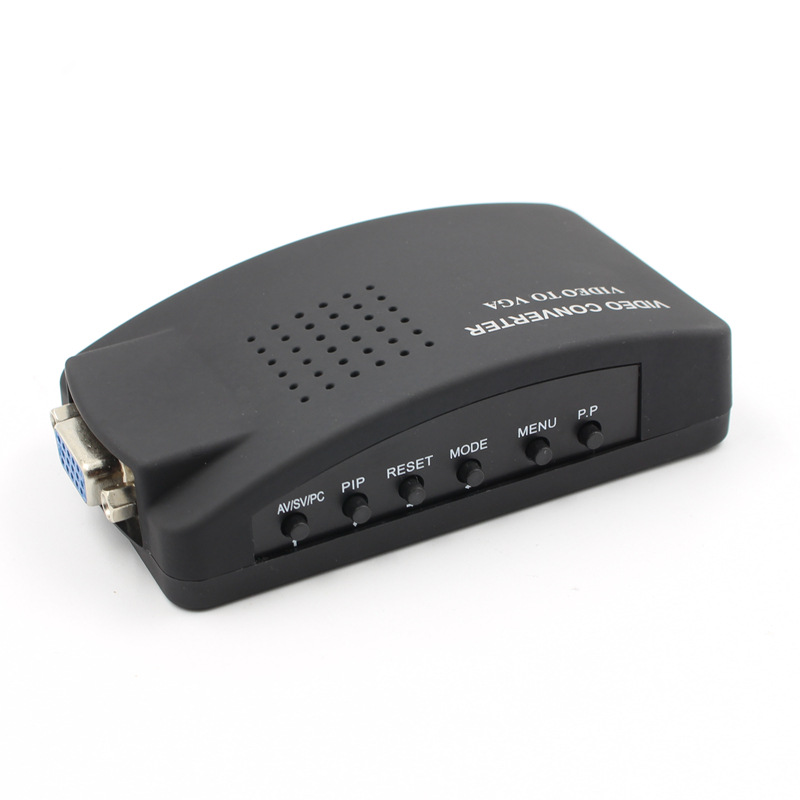

4: Используйте введение в эксплуатацию
Наименование Описание
(1) Вход
Выбор видеовхода: Циклическое переключение AV (CVBS) > SV (S_VIDEO) > VGA> AV (CVBS)
Нажмите и удерживайте кнопку Input, чтобы включить питание и перезагрузить систему, чтобы восстановить заводские настройки.
(2) Меню меню: цикл через меню настройки, в том числе: яркость, контрастность, резкость, насыщенность цвета, оттенок, HP, VP,
(3) Режим-Выключите питание, а затем нажмите и удерживайте кнопку ввода, чтобы включить, перезагрузить систему и восстановить заводские настройки.
Особенности
1: вход поддерживает полную систему PAL, NTSC, SECAM
2: Может переключаться с выходного разрешения 800X600 на 1920X1200 VGA
3: яркость, контрастность, резкость, цвет, цвет, горизонтальное положение, регулируемое вертикальное положение
4: растровое экранное меню
5: поддержка функции замораживания
6: Цифровой гребенчатый фильтр, идеальное разделение ярких цветов
7: компенсация движения 3D
8: стандартизированный дизайн выходного сигнала без искажений для восстановления естественного горизонта
9: Промышленный дизайн продукта, 24 часа в сутки, стабильный и надежный
10: небольшой размер, легко разместить (Размер: 100X65X28 мм)

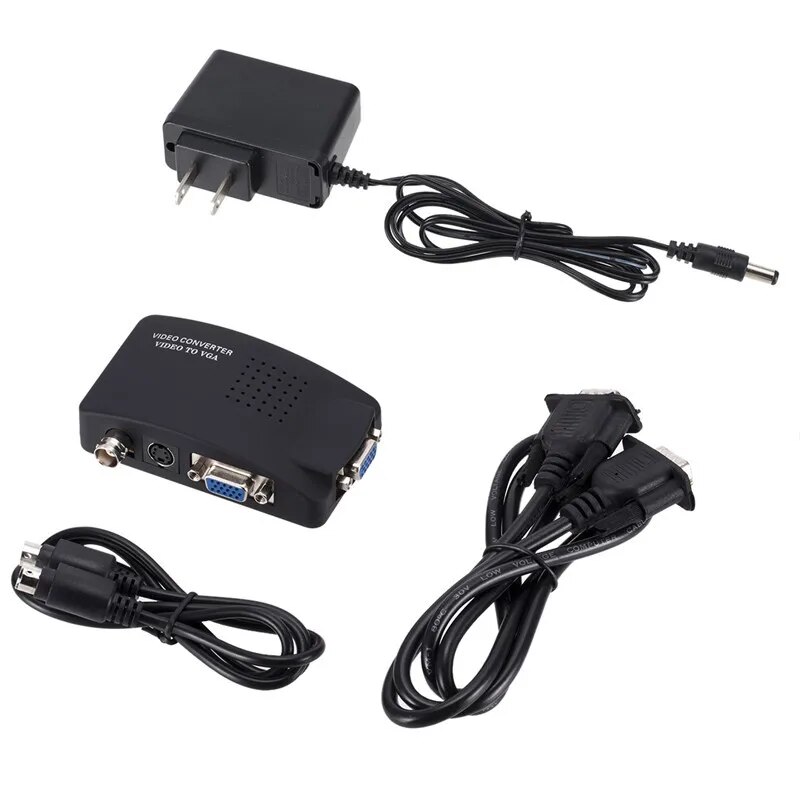

11: адаптер питания 5 В/1 А

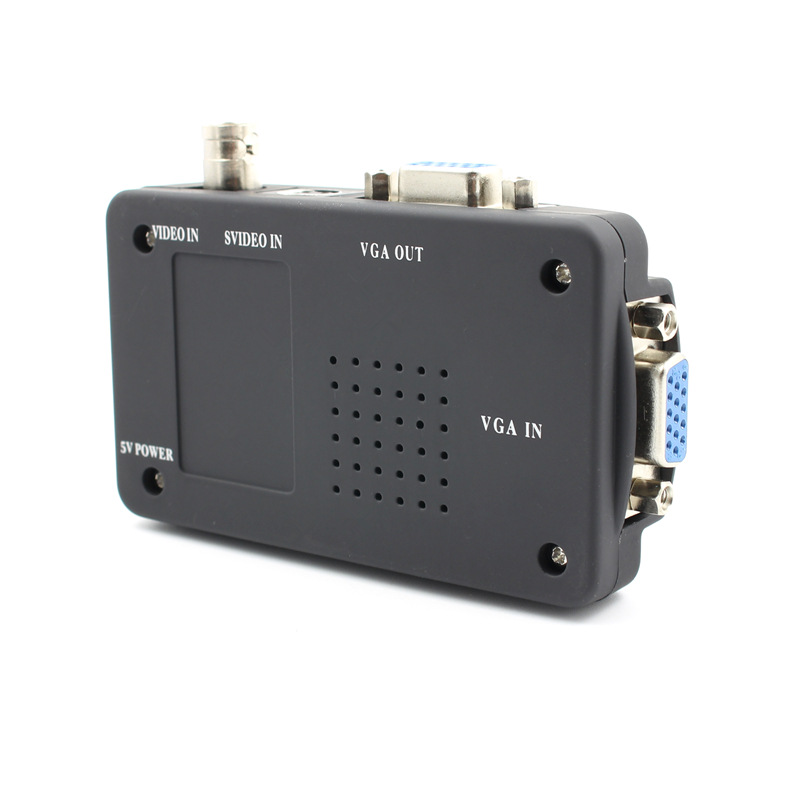

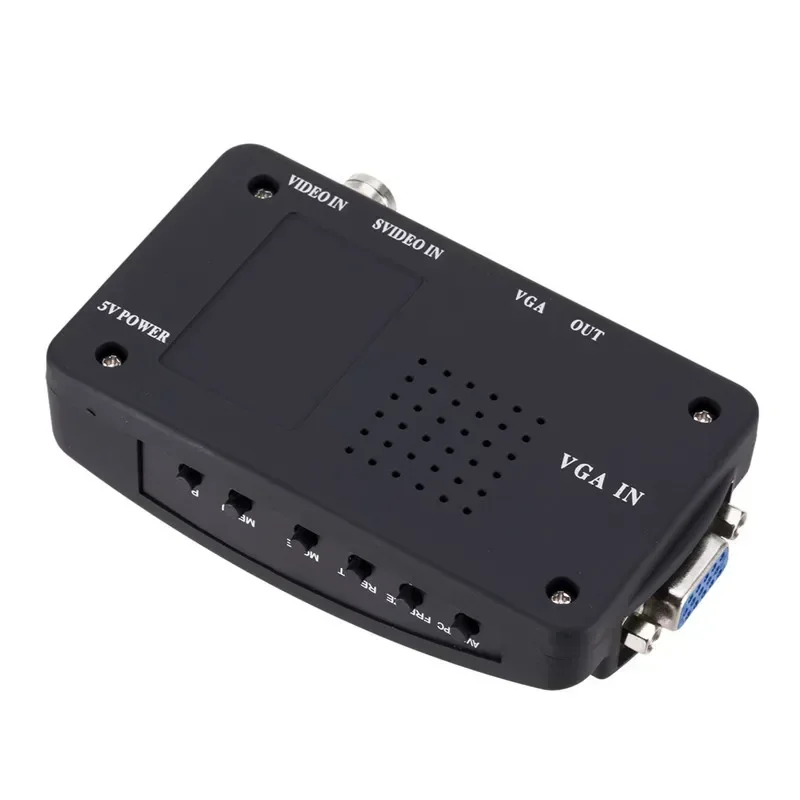

DC / 5V: входной интерфейс питания, вход питания 5V / 1A
Светодиод: индикатор питания

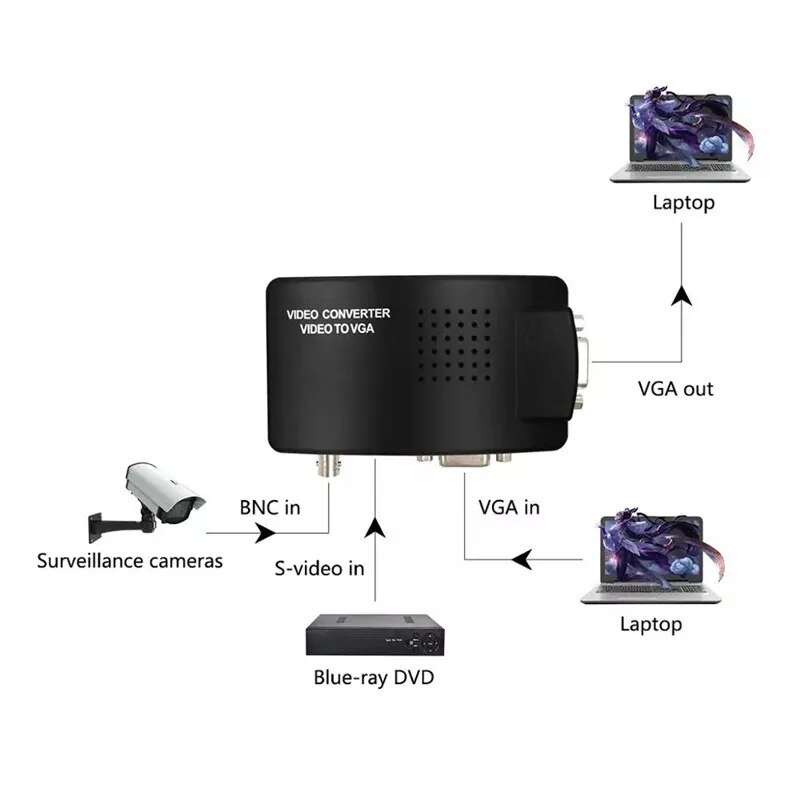

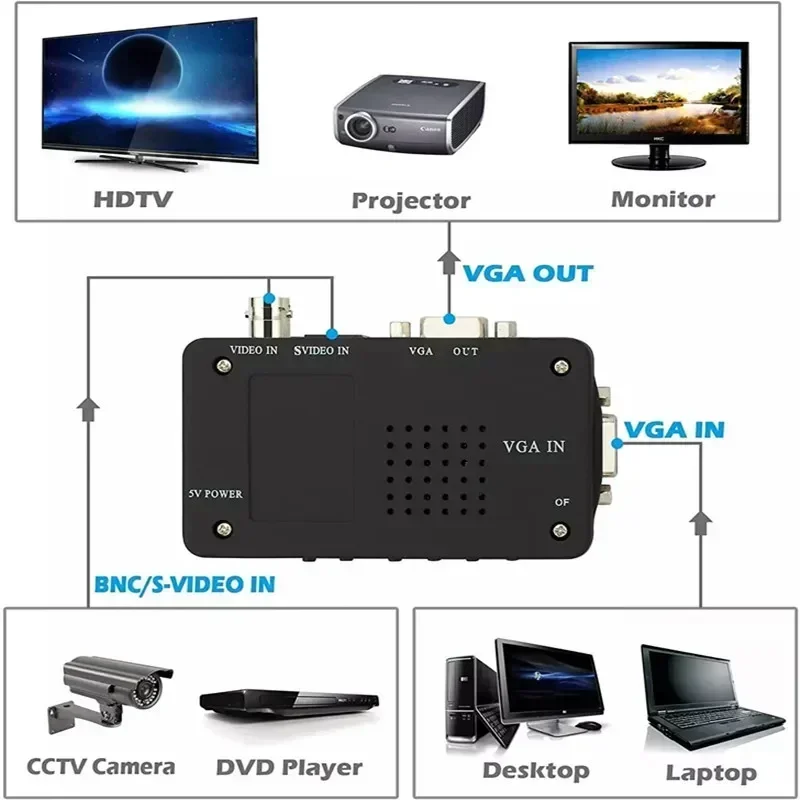

1. ---------------------------- Интерфейс входного сигнала БНК; Камера стыковки/голова контроля
2. --------------------------- Интерфейс входа терминала S; док-приставка/DVD
3. ---------------------------- Интерфейс входного сигнала VGA; ПК или ноутбук стыковочного компьютера
4. ----------------------------- Выходной интерфейс VGA, стыковочный дисплей, проектор
5. ------------------------------ Кнопка ВХОДА, Входная Клемма BNC, S-VIDEO, входной канал VGA
6. ------------------------------ Настройка меню МЕНЮ
