КВ приемник «Лидия-2»

Набор для самостоятельно сборки КВ приёмника «Лидия-2 band». Автор Wlodzimierz Salwa (SP5DDJ)

Приёмник «Лидия-2 band» это простой приемник прямого преобразования, предназначенный для прослушивания SSB/CW радиолюбительских станций, разработан польским радиолюбителем Wlodzimierz Salwa (SP5DDJ) по просьбе начинающих радиолюбителей.

В первую очередь, этот проект предназначен для начинающих коротковолновиков, не имеющих большого опыта в конструировании аппаратуры. А так же для радиолюбителей, которые хотят на выходных отдохнуть и сделать радиоприёмник.

Приемник работает в двух диапазонах частот 3495 кГц - 3805 кГц и 6995 кГц - 7105 кГц.

Главным элементом является микросхема MC3361, которая используется в FM приемниках с двойным преобразованием частоты.

В приёмнике использованы: внутренний генератор микросхемы, смеситель и активный фильтр. Диапазонные фильтры на входе приемника, не смотря на применение аксиальных дросселей обеспечивает соответствующую полосу, чувствительность и согласование со смесителем.

Чувствительность по входу приемника регулируется простым антенным аттенюатором «Уровень ВЧ» на переменном резисторе, выполняющим также функцию ручной регулировки усиления. Генератор VFO работает в схеме с дросселями на 80 м и на 40 м, варикапом и переменным резистором «Настройка».

Стабильности генератора VFO достаточно для прослушивания станций. Через короткое время после включения и прогрева, частота приема изменяется на 100-200 Гц за 30 минут. Каскад на транзисторе предназначен для развязки от ГПД, чтобы помехи от работы цифровой шкалы в приемнике не прослушивались.

В схеме приёмника «Лидия-2 band» предусмотрено подключение внешнего генератора VFO или синтезатора частоты. Также имеется возможность подключить цифровую шкалу или частотомер.

УНЧ работает на популярной микросхеме DA2 LM386, на выход подключается динамик 0,25W 8 Ом. На входе УНЧ выполнен простой фильтр НЧ, изменение полосы пропускания которого, осуществляется переключателем S2 «SSB/CW». Микросхема L7808 - стабилизатор напряжения на 8 вольт, для питания микросхемы DA1 MC3361.

Переключение диапазонов осуществляется реле РЭС-49 Р1-Р3.

Приемник смонтирован на печатной плате размером 85x60 мм.

Правильно собранный и настроенный приемник позволяет прослушивать CW и SSB радиолюбительские станции в диапазонах 40 метров и 80 метров с помощью антенны диполь или наклонный луч (Long-Wire).

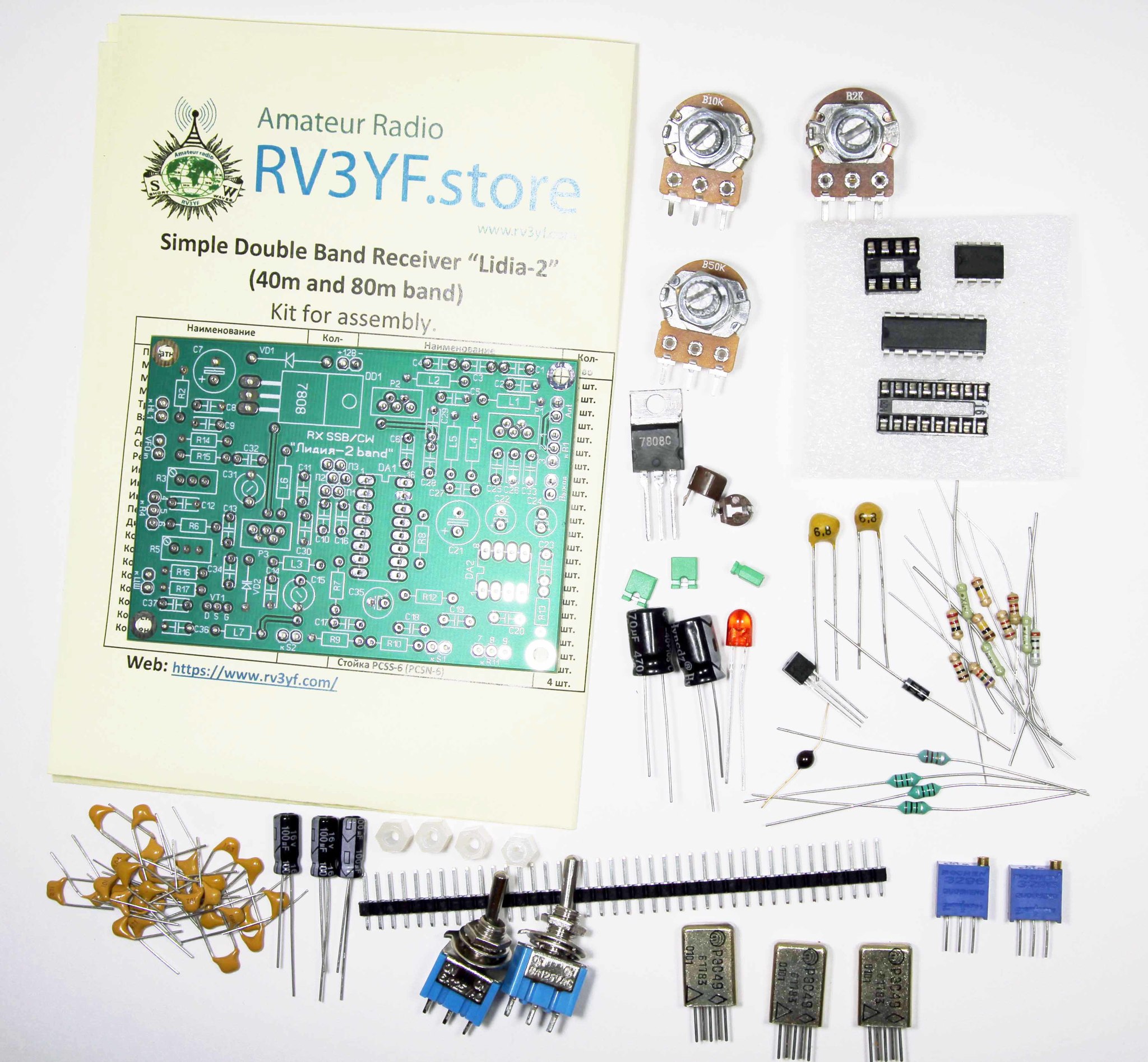

Состав набора приемника: документация, печатная плата, все радиоэлементы необходимые для монтажа платы приемника

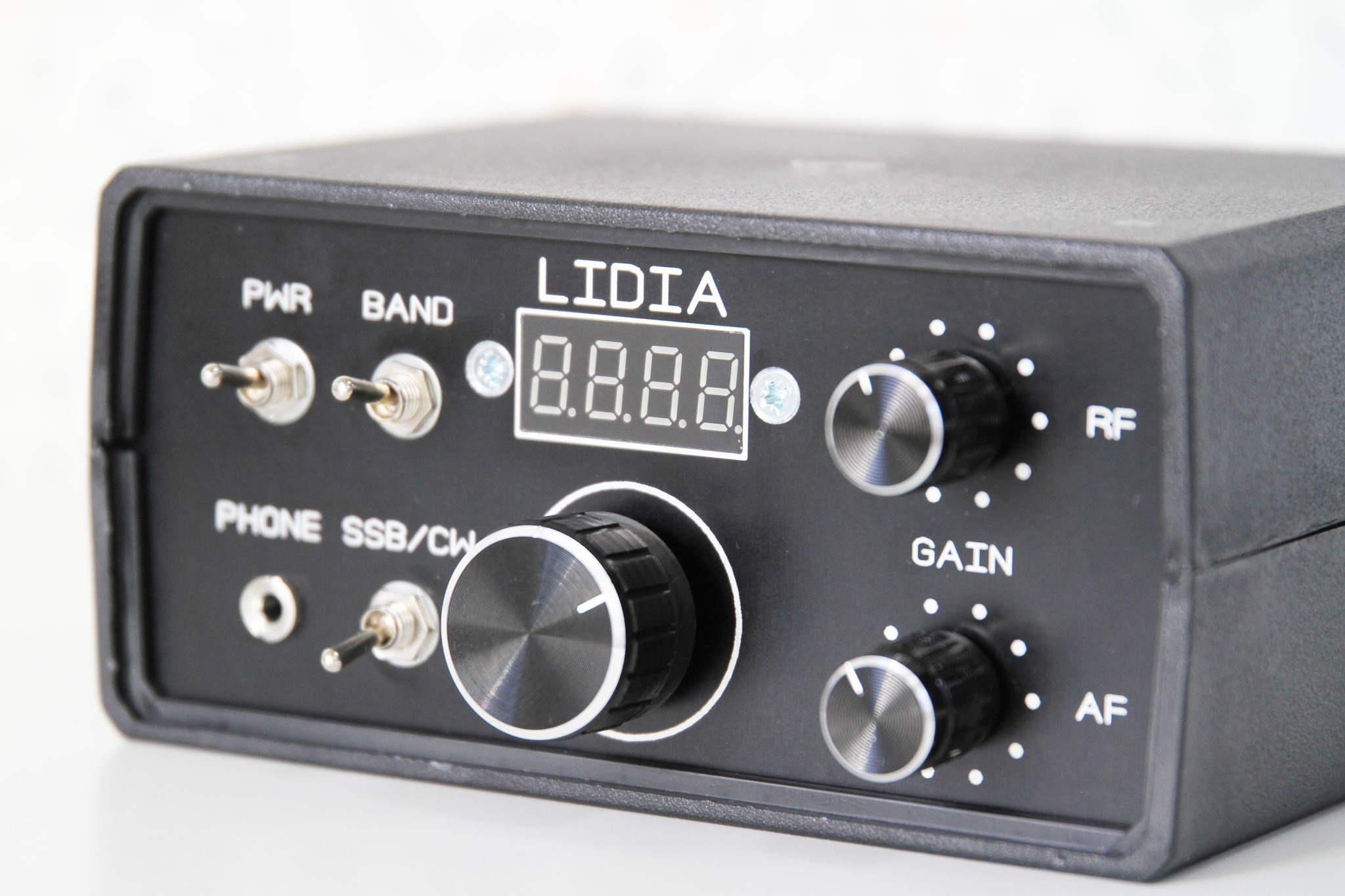

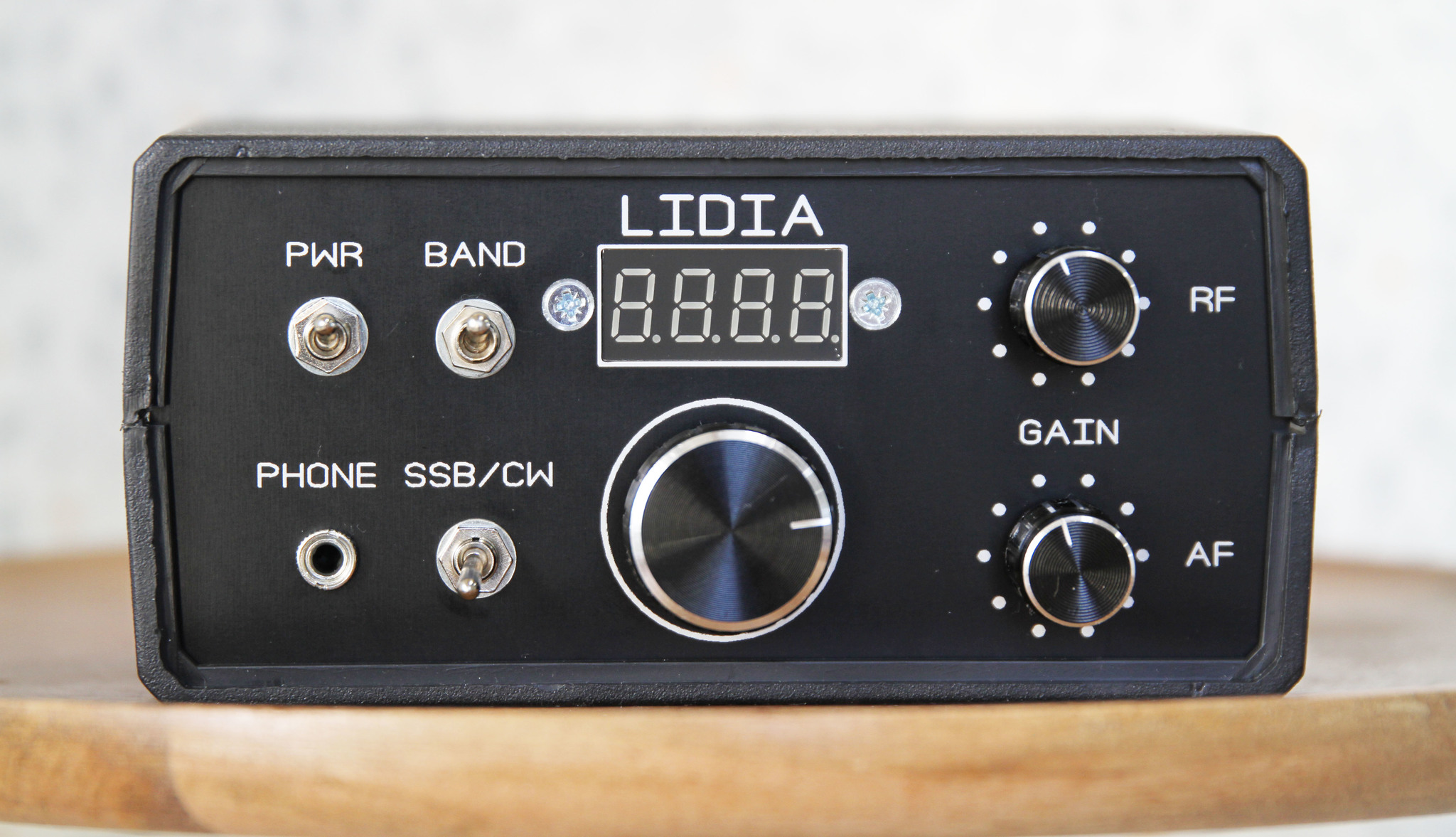

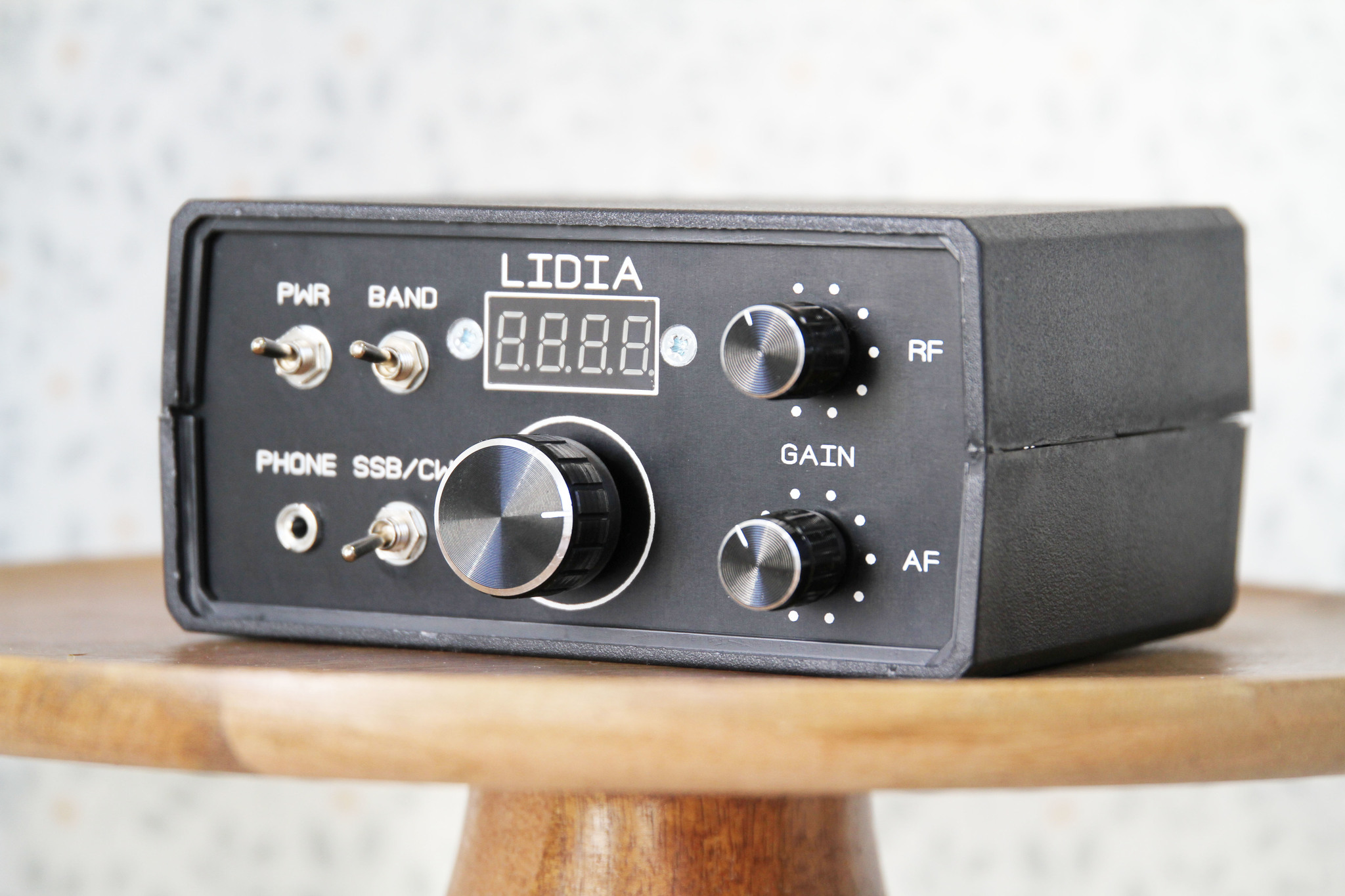

Дизайн корпуса и лицевых панелей

- Лицевая панель алюминиевая, отфрезерованная на производстве с нанесением черного фона и надписей по технологии анодированного алюминия. Все надписи не стираются, не пачкаются, не овталиваются и не отслаиваются со временем. Красиво, дорого и практично!

- В "полном наборе" с корпусом обычный переменный резистор для подстройки частоты заменен на многооборотный серии 3590S! Это делает приемник наиболее удобным в использовании!

- Состав набора корпуса: все ручки, разъемы, крепеж и шлейф проводов для межплатных соединений.

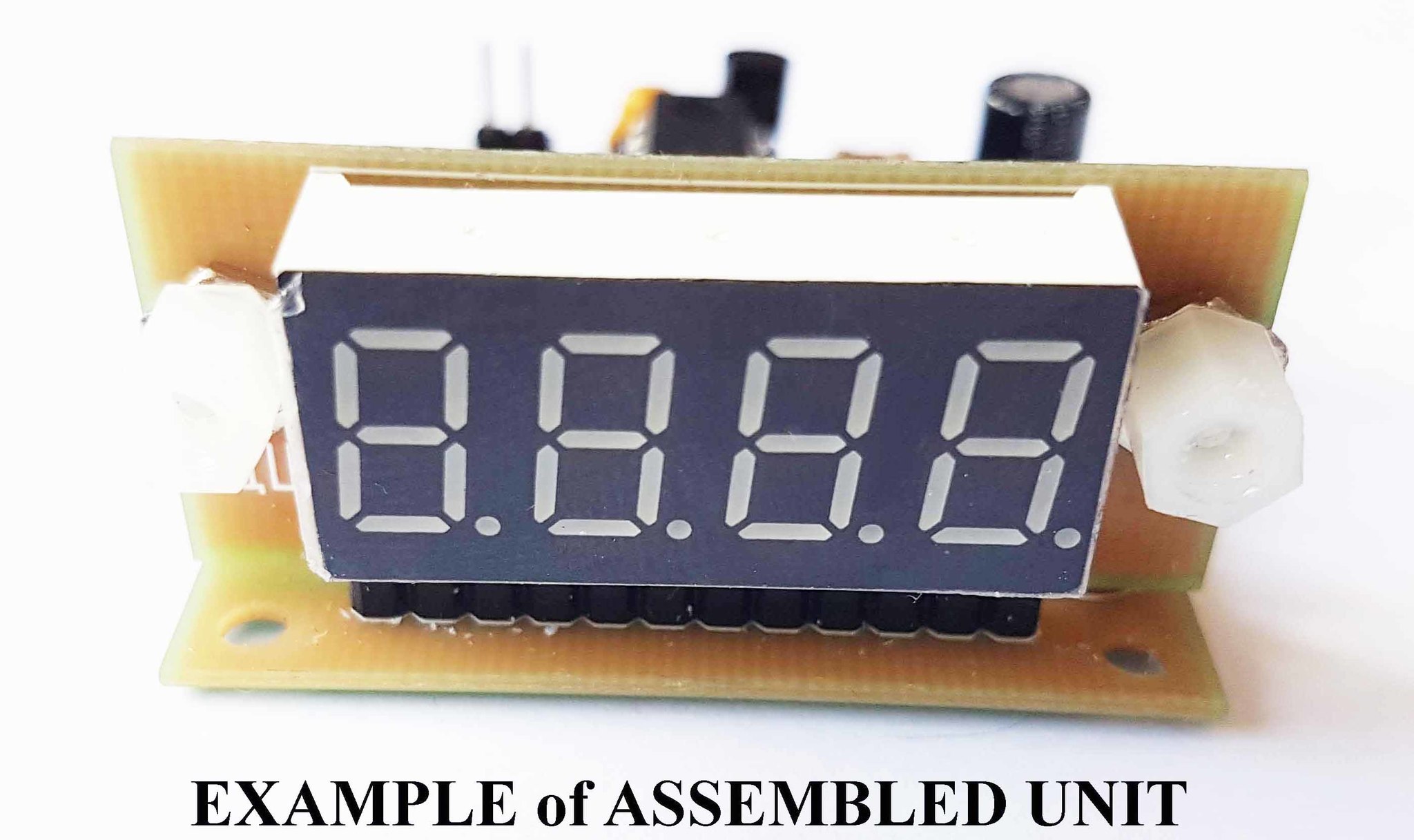

Частотомер для приемника лидия

Рекомендуется для приемников: Лидия и приемников простого преобразования. Это, наверно, самый простой частотомер. Он позволяет измерять частоты от 200 Гц до 8 МГц в четырех автоматически переключаемых диапазонах. Наименьший диапазон имеет разрешение 1 Гц. Процессор Attiny2313. Индикатор 0.36" зеленый. Питание 9..15В. Измерение 200Гц..8МГц. Рекомендуется для приемников (например, Лидия, Таурус-40, Таурус-80 и др.). Технические характеристики частотомера: Диапазон 1: 9,999 кГц, разрешение 1 Гц. Диапазон 2: 99,99 кГц, разрешение до 10 Гц. Диапазон 3: 999.9 кГц, разрешение до 100 Гц. Диапазон 4: 9999 кГц, разрешение до 1 кГц.

В комплект поставки входит: печатная плата размер«прошитый» процессор, индикатор все радиоэлементы необходимые для монтажа.

Набор для самостоятельной сборки!

Документация и схемы можно скачать на нашем сайте RV3YF
