Лидер продаж 2022, контроллер с ЧПУ, система MACH3, 4-осевая/5-осевая USB-карта движения DB25, плата драйвера 100 кГц для токарного станка, фрезерного станка

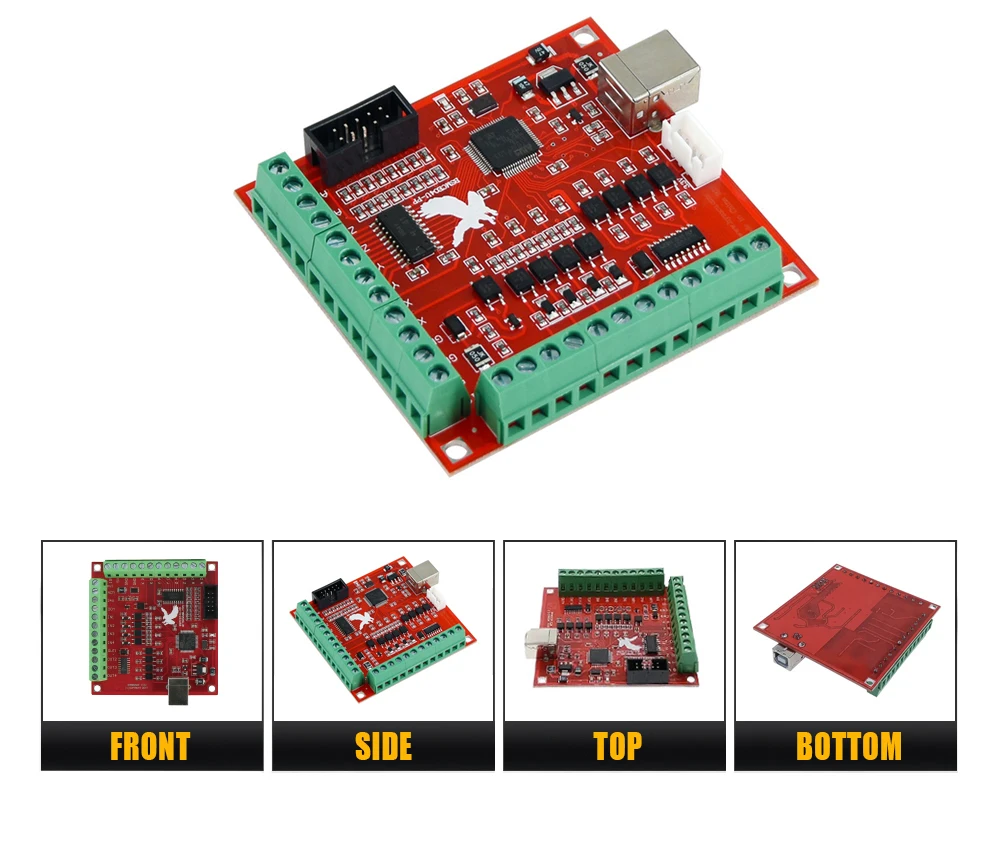

4-х осевая плата контроллера USB Mach3

Описание:
1. Поддержка 4-осевой связи, вы можете подключить четыре привода шаговых двигателей или сервоприводы;
2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;
3. Поддержка автоматического зонда
4. Поддержка аварийного ввода
5. Поддержка концевого выключателя
6. Поддержка подключения электронного маховика.
7. Необходимо использовать внешний источник питания 24 В постоянного тока, чтобы изолировать USB и внешний порт, а также сделать систему более стабильной.
8. Имеют выходной порт 0-10 В, вы можете использовать программное обеспечение Mach3 для управления скоростью двигателя шпинделя.
9. 4 входа общего назначения, вы можете подключить концевой выключатель, переключатель эстопа, переключатель датчика, возврат к нулю и другое устройство
10. 4 общих изолированных выходных интерфейса релейного привода, могут управлять четырьмя реле для управления запуском шпинделя, вращением вперед и назад, насосами и другими устройствами.
11. 1 светодиодный индикатор состояния, указывает состояние подключения на плате

Размер: 8x7,7 см/3,15x3,03 дюйма
Количество: 1 комплект
Примечание.
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать ставки
Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо тебе!

Содержимое пакета:
1x4-осевая USB-карта контроллера с ЧПУ
1 х USB-кабель

5-осевая плата контроллера USB Mach3

1. Поддержка 5-осевой связи, вы можете подключить четыре привода шаговых двигателей или сервоприводы;

2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;

3. 4 входа изоляции оптоответвителей общего назначения: можно подключить концевой выключатель, выключатель аварийной остановки, ноль автоматического инструмента, домашний выключатель и т. Д. 4. Поддержка подключения электронного маховика;

5. Имеют выходной сигнал 0-10 В, вы можете использовать программное обеспечение Mach3 для управления скоростью двигателя шпинделя.

6. 4 общих изолированных выходных интерфейса релейного привода, могут управлять четырьмя реле для управления запуском шпинделя, вращением вперед и назад, насосами или другим устройством;

7. 1 светодиодный индикатор состояния, указывает состояние подключения на плате.
Содержимое пакета:
1X5-осевая USB-карта контроллера с ЧПУ
1 х USB-кабель
1 х компакт-диск

5-осевая плата контроллера DB25 Mach3

Особенности:

1. Полная поддержка MACH3 и другого компьютерного программного обеспечения, поддерживающего управление параллельным портом.
2, источник питания USB и периферийный источник питания разделены для обеспечения компьютерной безопасности.
3. Внешний широкий вход напряжения, 12-24 В и функция защиты от обратного подключения.
4. Все входные сигналы изолированы оптическим волокном, которое можно подключить к аварийному останову, настройке инструмента, ограничению и т. Д. Для обеспечения компьютерной безопасности.
5. Один выходной порт реле может управлять переключателем шпинделя. Выход-P17.
6. Аналоговый выход напряжения 0-10 В, изолированный оптопарой, может управлять инвертором с помощью соответствующего аналогового интерфейса и скорости шпинделя. Выход-P1.
7, откройте все 17 портов, может быть подключен к драйверу с помощью оптопары, может управлять 5-осевым шаговым двигателем.
8. P1 используется в качестве выхода ШИМ, который может управлять регулятором шпинделя с помощью входа оптопары.
9, может быть подключен к общему отрицательному или общему драйверу, входной уровень-драйвер 5 В.
10. Распечатайте все имена портов с первого взгляда.

Содержимое пакета:
1X5-осевая карта контроллера с ЧПУ DB25
1 х USB-кабель
1 х кабель DB25
