Магнитная петля HFDY 50K-500 МГц

Код товара: A1005004191678980

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

Примечание: только для RX. не могу TX

Ссылки ：

1 、 https://vaedrah.angelfire.com/antenna.htm

2 、 http://www.lz1aq.signacor.com/docs/wsml/wideband-active-sm-loop-

Antenna.htm

3 、 https://airspy.com/youloop/

4 、 https://www.g8jnj.net/moebius-loop-antenna

5 、 https://www.g8jnj.net/loop-inductance

Описание:

Небольшая петлевая антенна (hfdloop) представляет собой небольшую полнодиапазонную активную приемную антенну с кольцевым магнитным полем.

До 500 МГц, в основном состоит из верхней перемычки и платы небольшого кольцевого усилителя

Фидер и линейный источник питания 12 В, в котором верхняя перемычка

Переключатель, различные функции могут быть реализованы путем регулировки положения переключателя

Петля Mobius может обеспечить вдвое большее усиление напряжения, чем обычная небольшая петля.

Экранирующее кольцо электрического поля может эффективно уменьшить помехи, вызванные электрическим полем в окружающей среде, такие как молния.

Структура неэкранированного кольца проста, и все маленькое кольцо может быть заменено более толстым проводником.

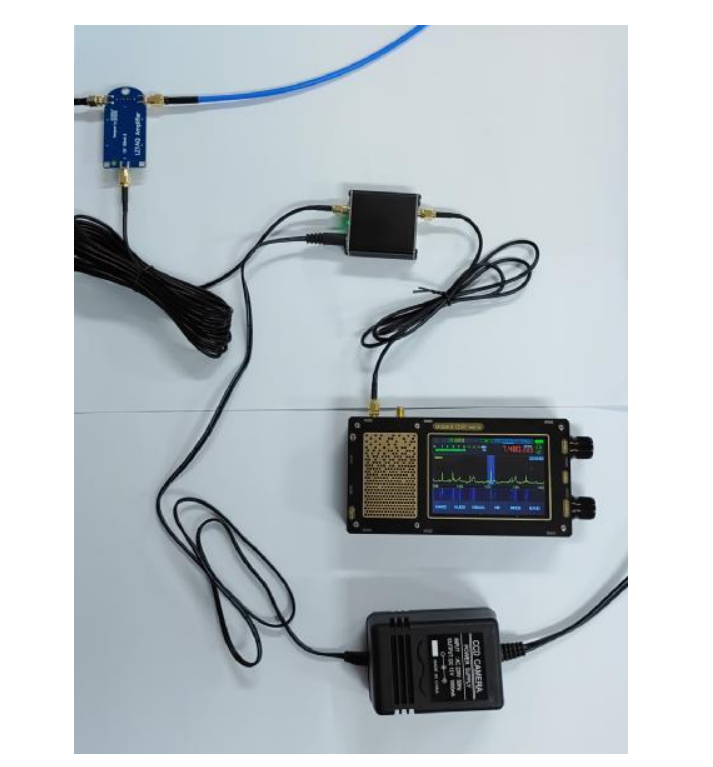

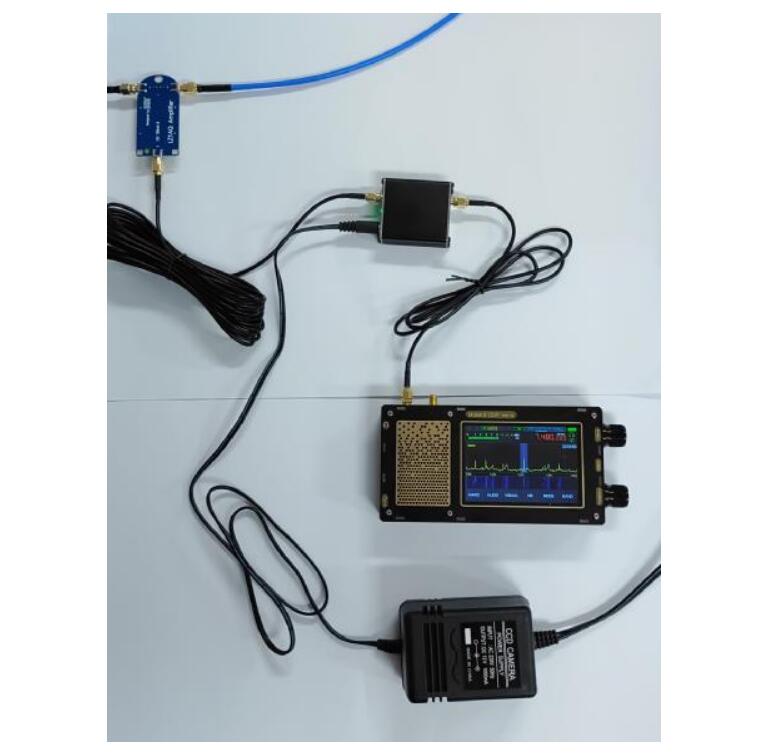

Легко возводить. Режим установки и подключения небольшой петлевой антенны версии «летучая рыба» показан на рисунке ниже.

Антенна,

Малое кольцо увеличенной пластины,

Верхняя Перемычка доска

В разных положениях могут быть реализованы различные переходы, в которых кольцо Мебиуса может реализовать вдвое большее усиление напряжения обычного статического электричества небольшого кольца.

Технические характеристики:

Диапазон частот приема: от 50 кГц до 500 МГц

Усиление: 17 дБ при 10 МГц

Выходной шум: - 125 дБм (при 10 МГц, BW = 100 Гц)

P1dB:+ 15. 5 дБм при 10 МГц

OIP3:+ 38 дБм при 10 МГц

Напряжение питания: от 9 В до 12 В

Ток источника питания: от 130 мА до 150 мА

Антенный интерфейс: SMA (м)

Выходной интерфейс: SMA (F)

Модель коаксиального кабеля малого кольца: RG402

Потеря небольшого коаксиального кабеля кольца: 0,145 дБ/м

Диаметр маленькой петлевой антенны: 60 см

Размер упаковки: 380x300x80 мм

Маленькое кольцо в целом можно заменить более толстой проволокой, как показано на рисунке ниже.

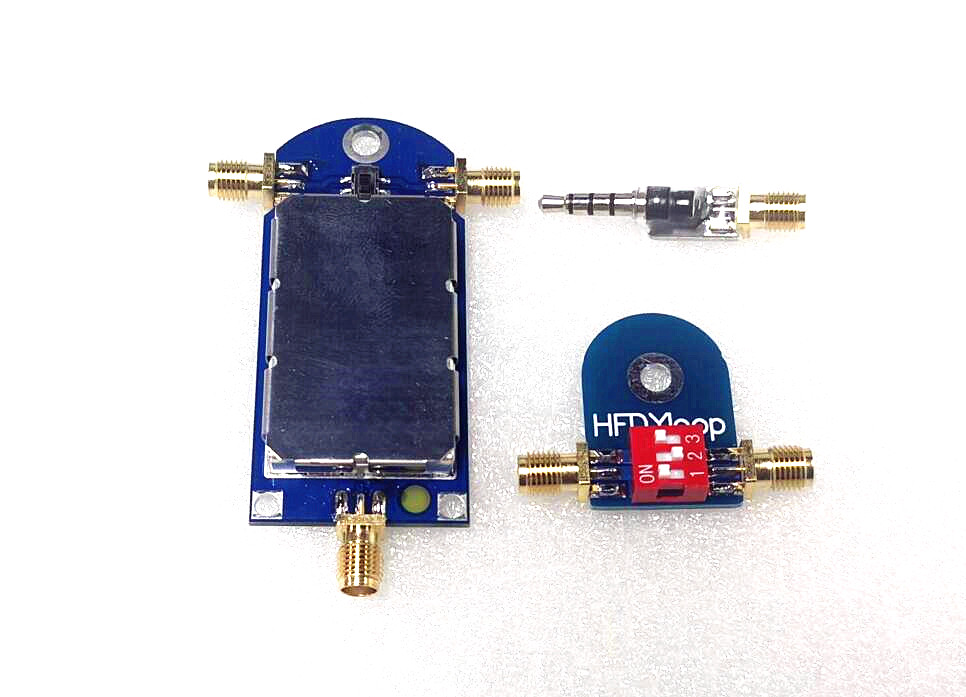

Небольшая петлевая Антенна состоит из небольшого петлевого усилителя, фидера и верхней части.

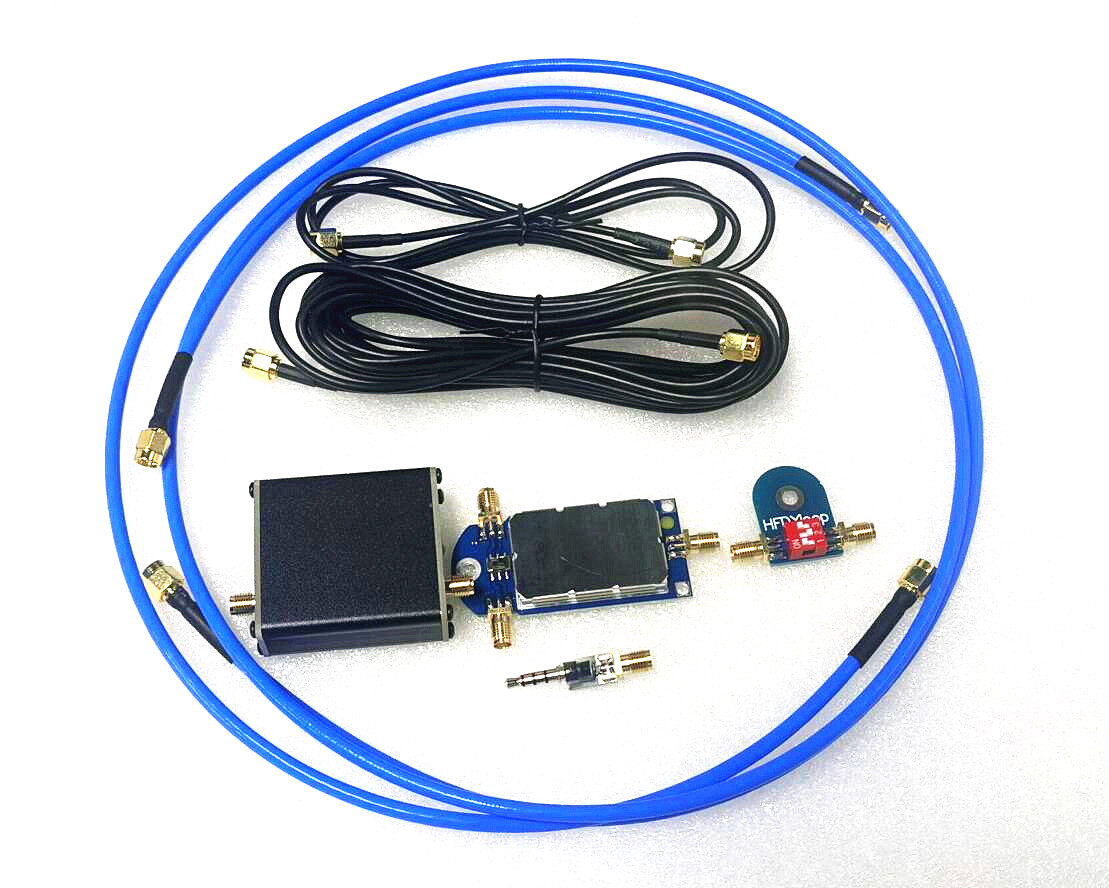

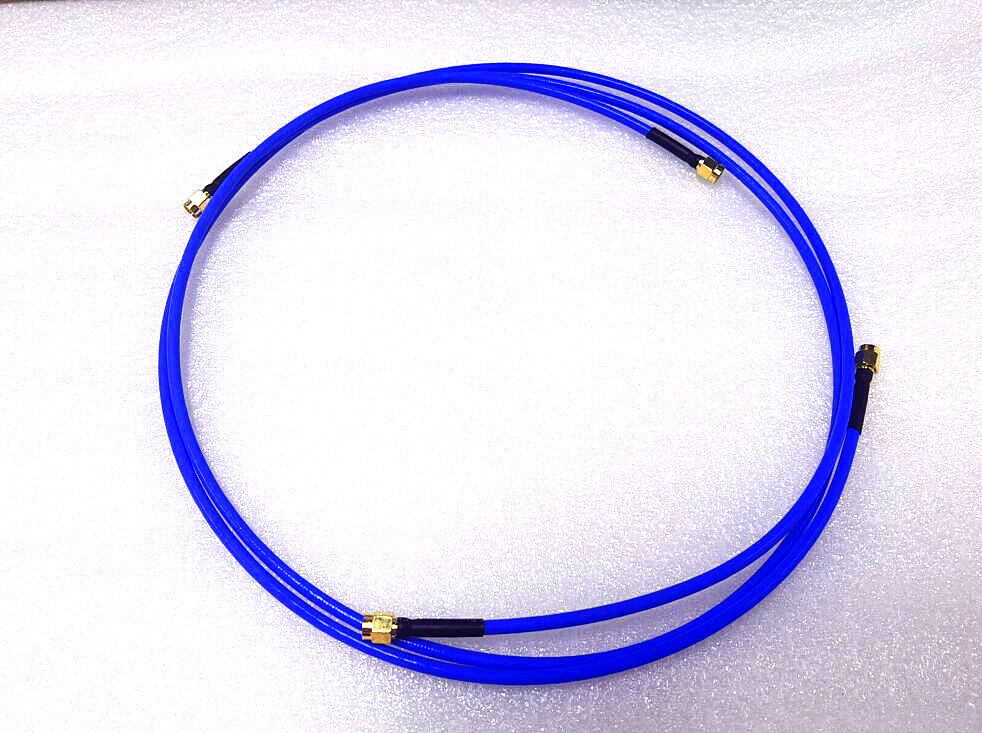

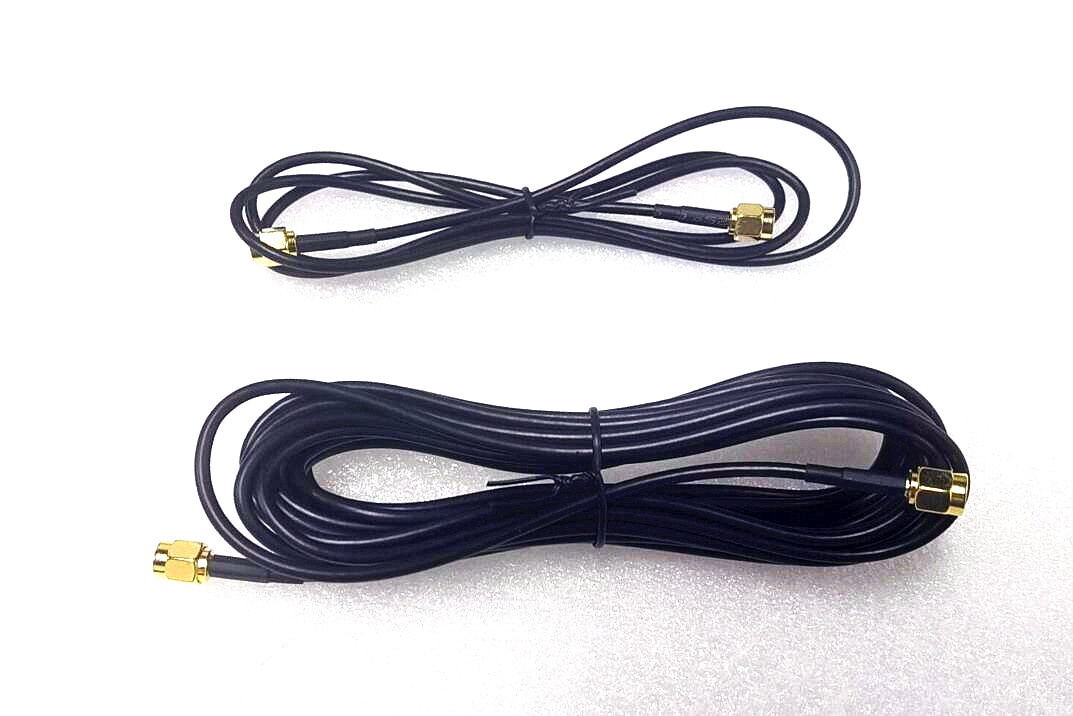

1 перемычка, 2 катушки с небольшой петлей (коаксиальный кабель RG402), 1 питатель 5 м, 1 питатель 1 м, 1 линейный источник питания 12 В и 2 бесследных клейких крючка.

Плата усиления в небольшой петлевой антенне версии для летучей рыбы использует малошумящее усиление улучшенной версии lz1aq.

Полоса пропускания составляет от 50 кГц до 500 МГц, усиление превышает 10 дБ и имеет низкую полосу пропускания.

Входное сопротивление (1,2 Ом при 1 МГц) эффективно снижает помехи электрического поля. 12 В Линейный

Источник питания, ток не более 150 мА.

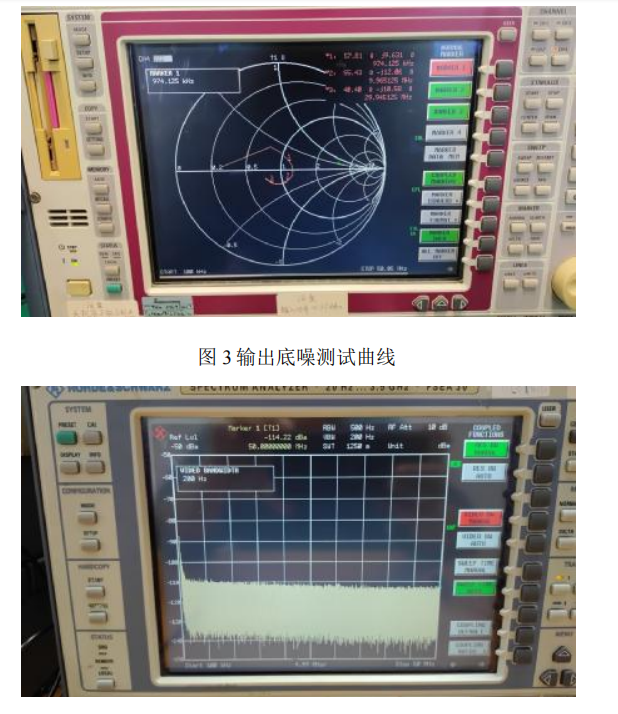

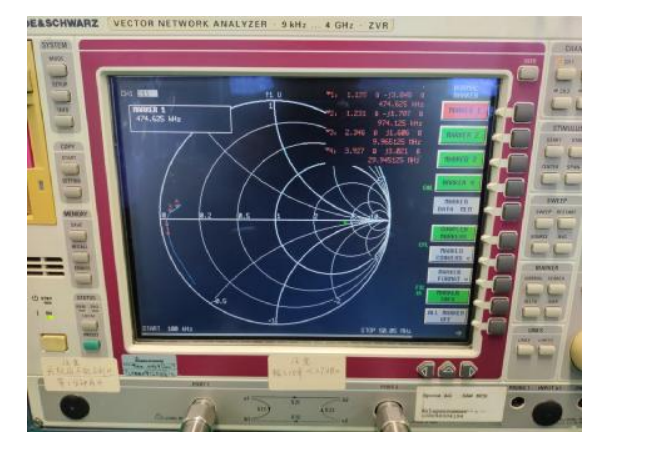

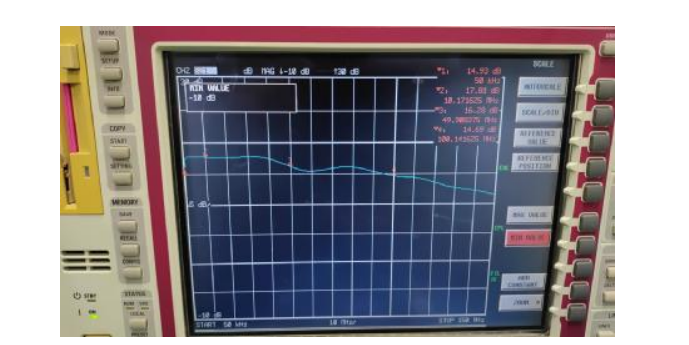

Конкретная тестовая кривая платы усиления показана на рисунке ниже:
