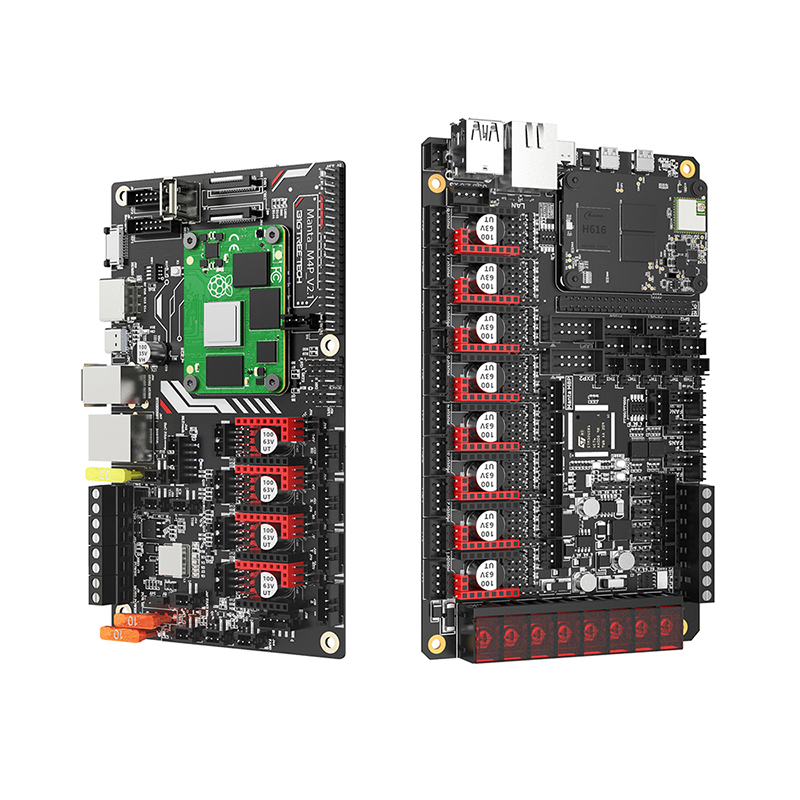

Материнская плата BIGTREETECH Manta M4P M8P M5P 32 бит с CB1 для Klipper Raspberry Pi CM4 Voron V0 Ender 3, плата управления для 3D-принтера

Примечание:

1. CB1 не может быть подключен к экрану PI TFT. Порт DSI/CSI будет работать только при использовании CM4.

2. PI4B следует использовать с основной платой CB1 или CM4 для запуска Klipper.

3. При покупке M8P со склада в Чехии вы получите M8P V1.0 (без Canbus). Если вы не возражаете, пожалуйста, не выбирайте склад в Чехии, иначе мы не примем возврат по этой причине.

4. Версия MANTA M8P, которая в настоящее время продается без Max31865, не может напрямую использовать функцию PT100. Если пользователям нужно использовать эту функцию, они могут сделать DIY палку Max31865. Мы оставляем за собой положение патча. В то же время вы также можете рассчитывать на последующий выпуск версии с 31865.

Сайт GitHub

PI4B:
https://github.com/bigtreetech/PI4B-Adapter/tree/master/Hardware
КБ1:
https://github.com/bigtreetech/CB1
М4П:
https://github.com/bigtreetech/Manta-M4P
М8П:
https://github.com/bigtreetech/Manta-M8P

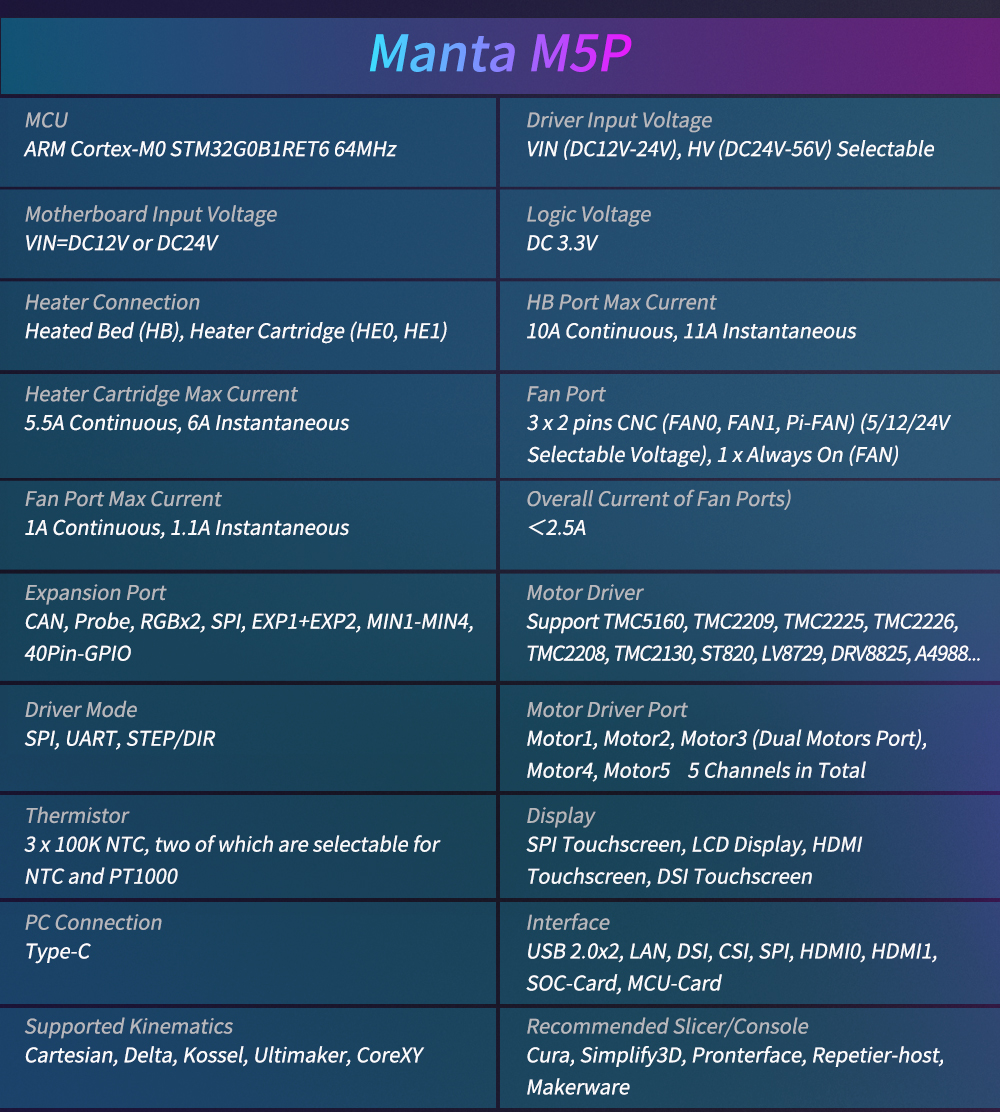

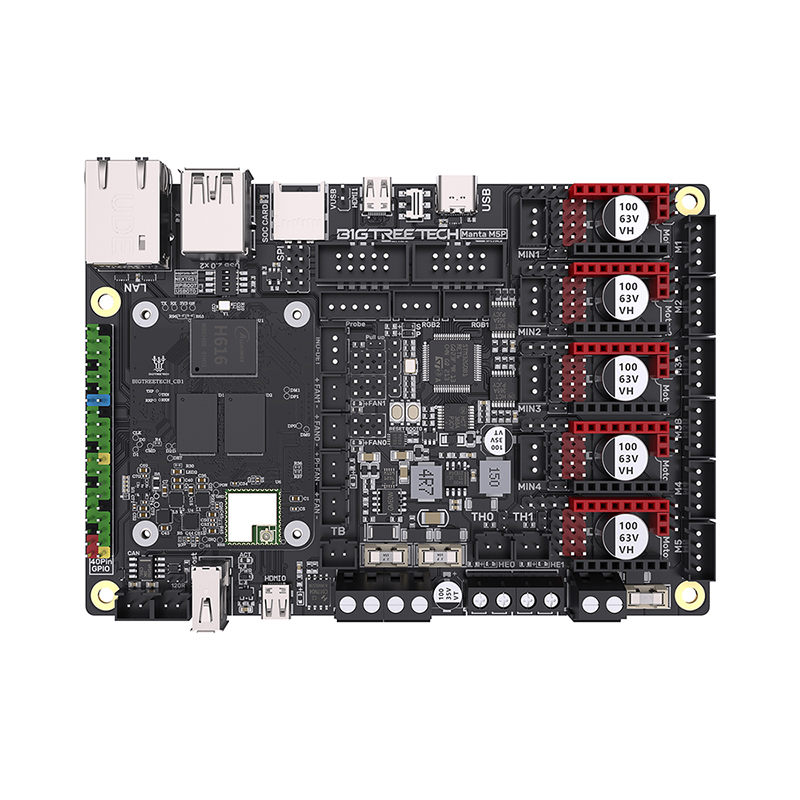

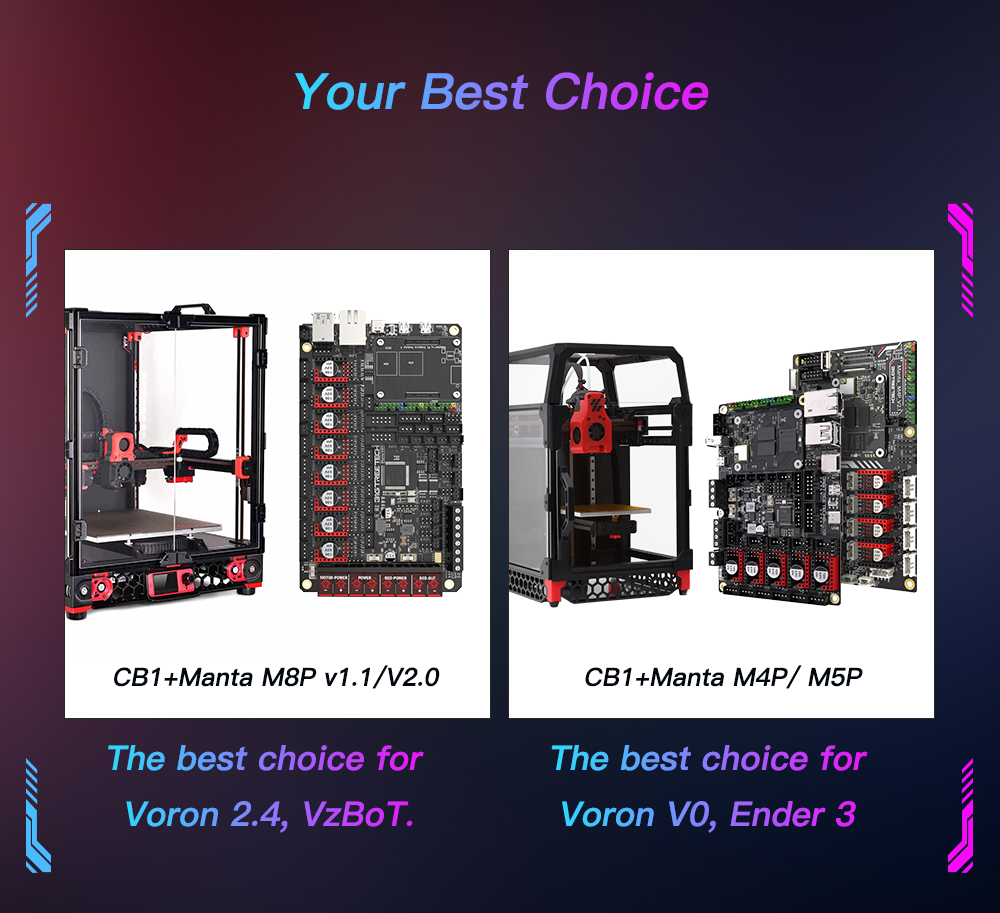

1 、 Краткое введение

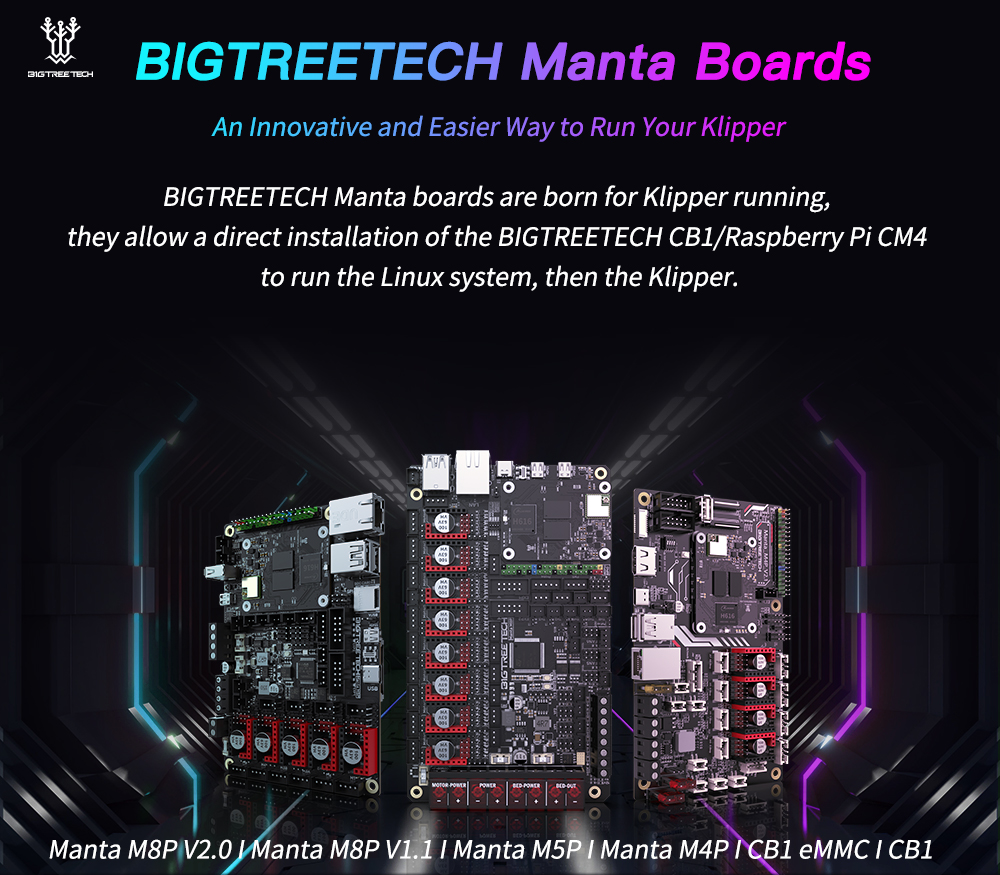

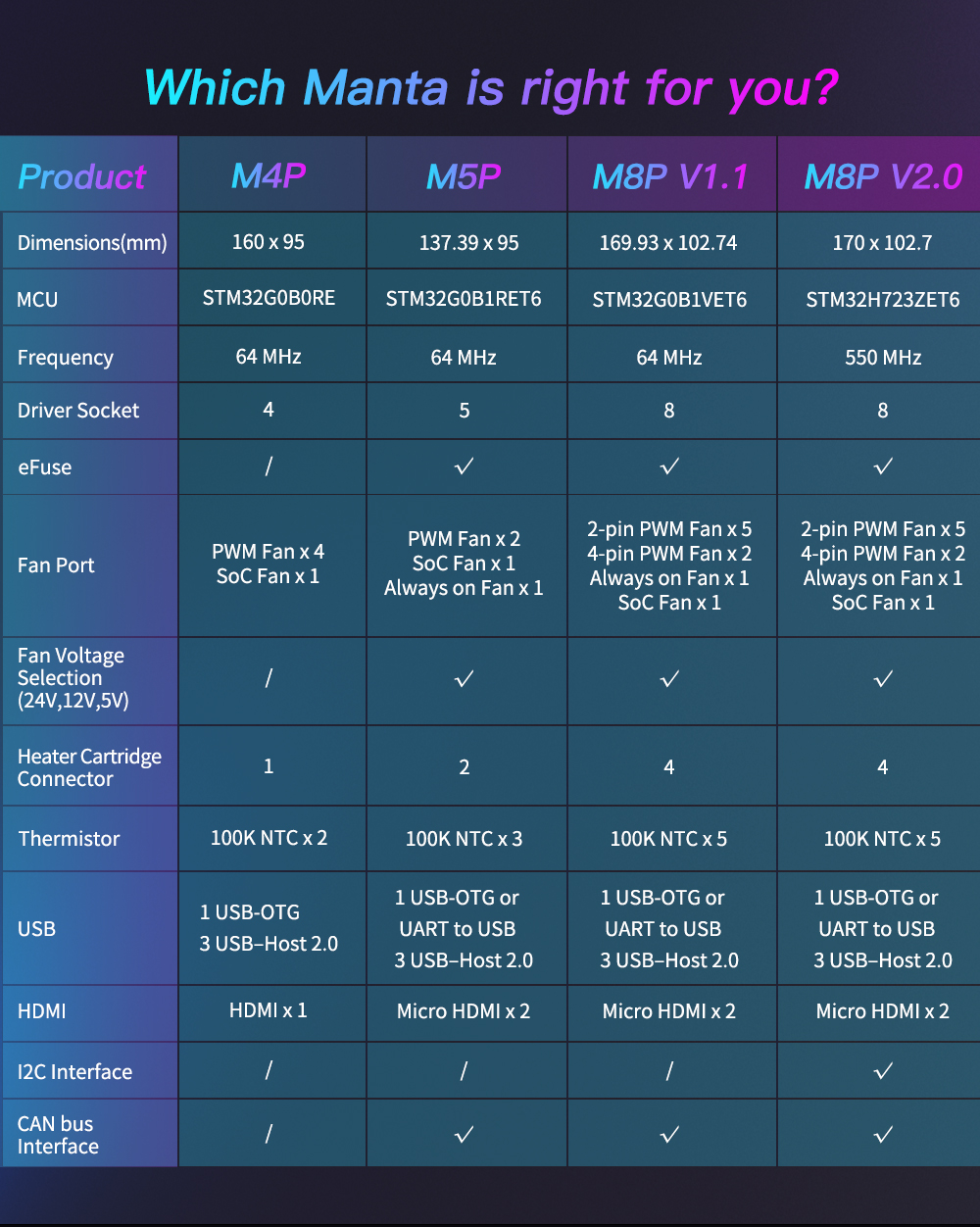

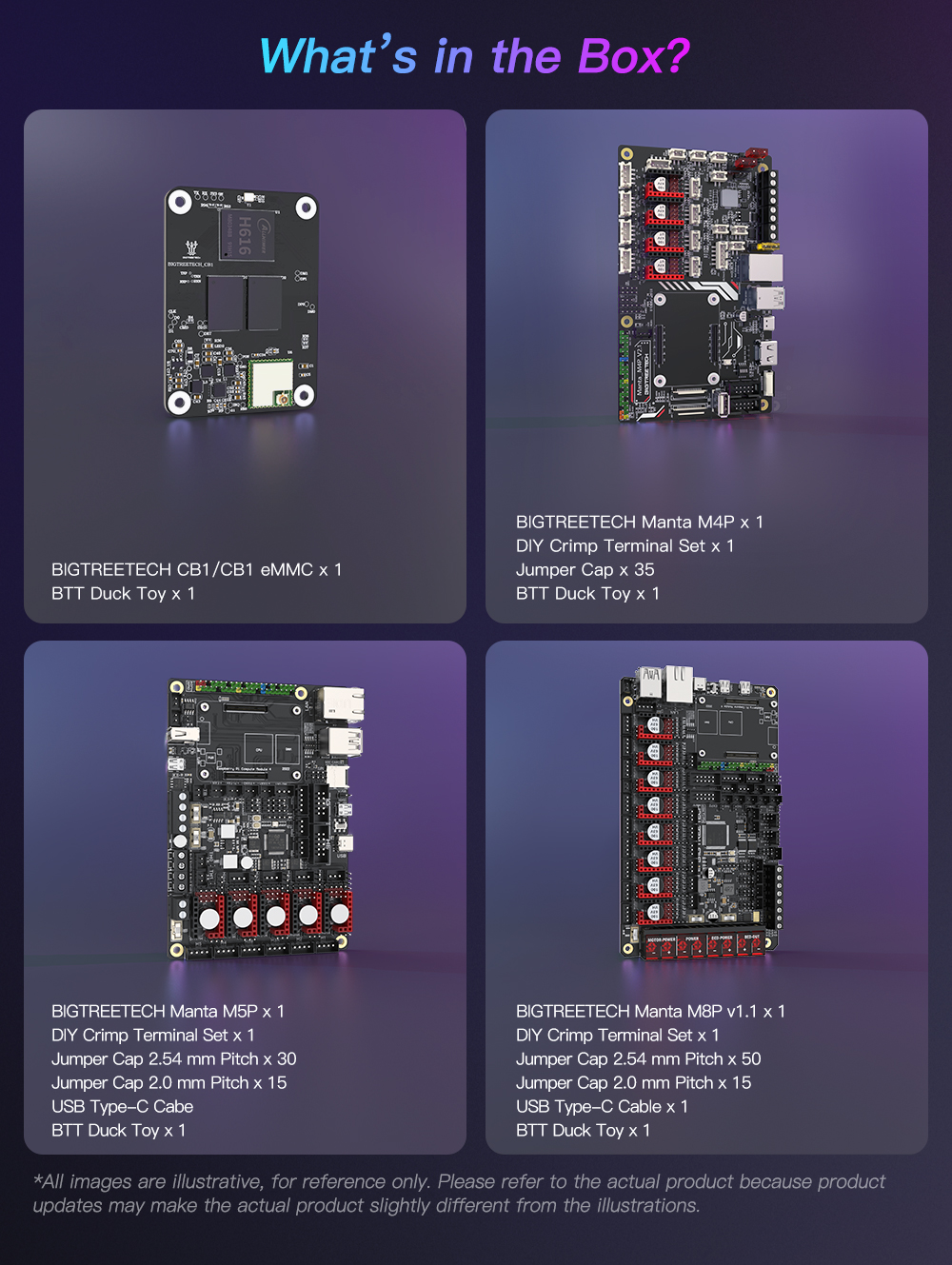

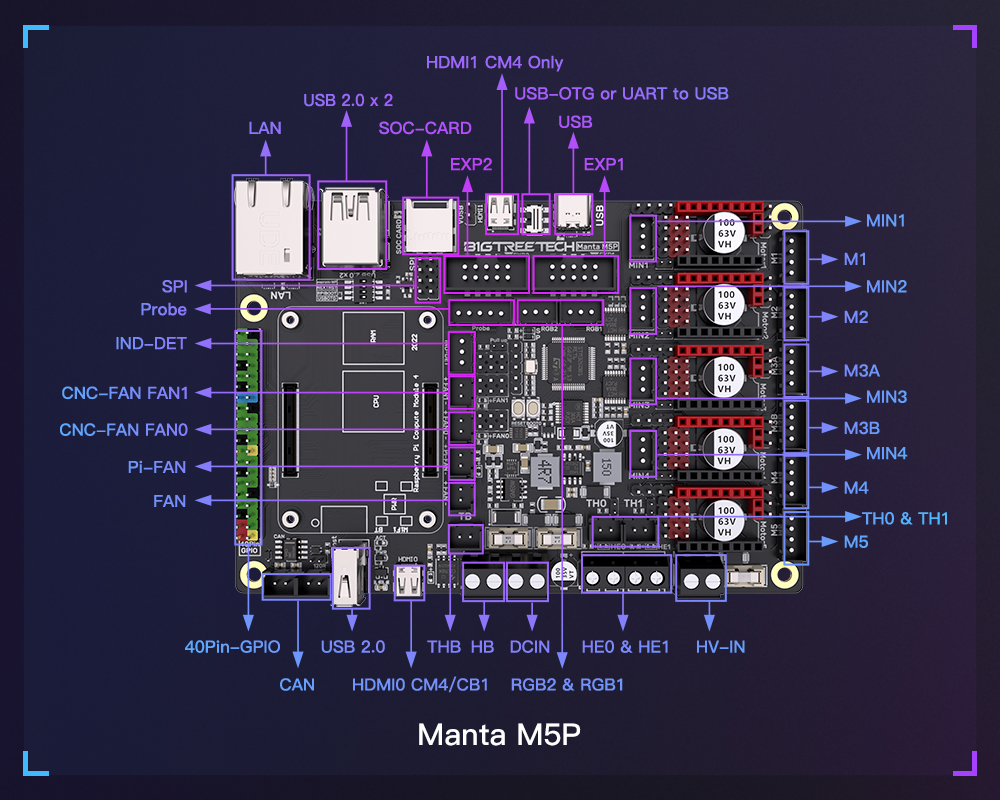

BIGTREETECH CB1-альтернатива Raspberry Pi CM4. BIGTREETECH M4P-это 4-осевая материнская плата с разъемом CM4 BTB, которая идеально работает с CB1 или CM4.

BIGTREETECH MANTA M8P-это материнская плата 32-битного принтера, разработанная командой 3D-печати Shenzhen Big Tree Technology Co., Ltd. для прошивки Klipper. Вы можете просто подключить основную плату для запуска прошивки Klipper, что значительно упрощает соединение между материнской платой и Raspberry Pi и экономит много места. Кроме того, разъем BTB предназначен для установки CM4 или других решений для решения текущей дорогостоящей проблемы CM4.

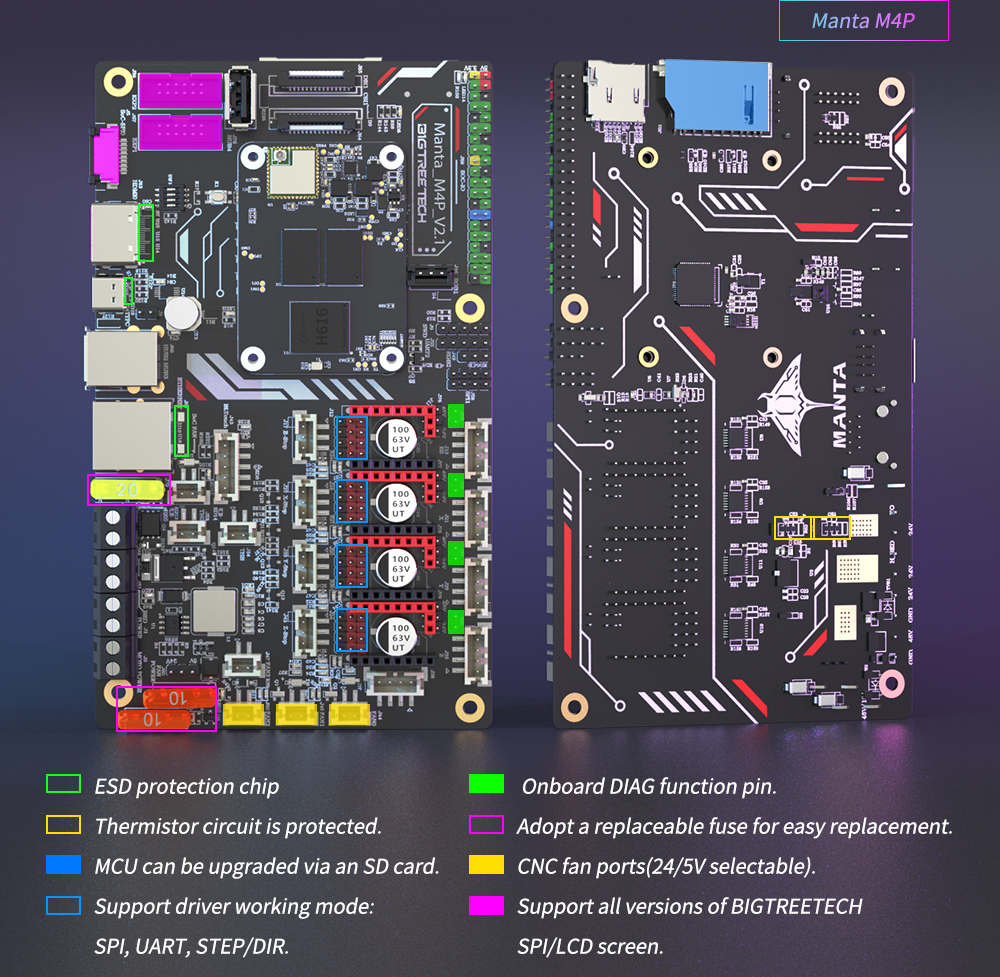

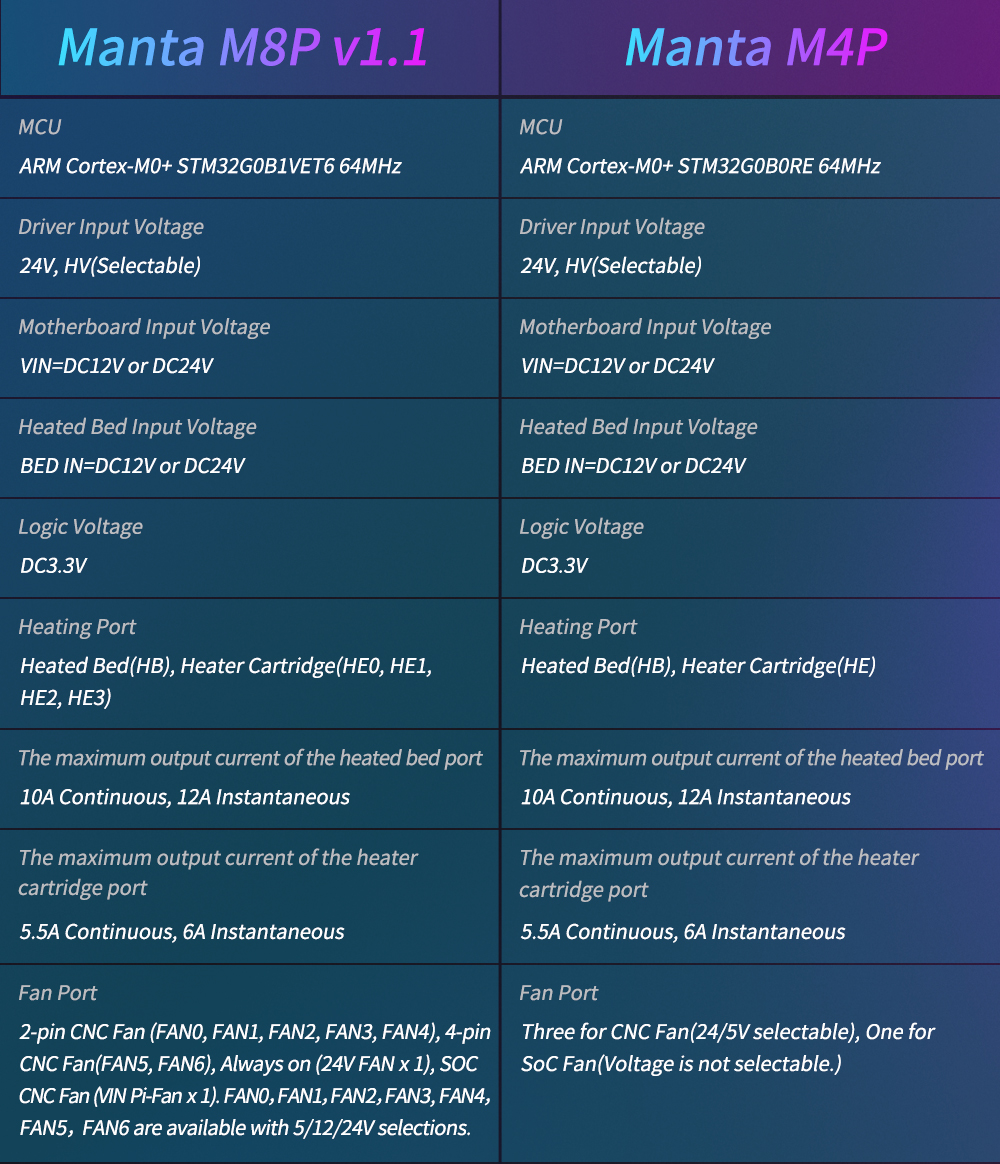

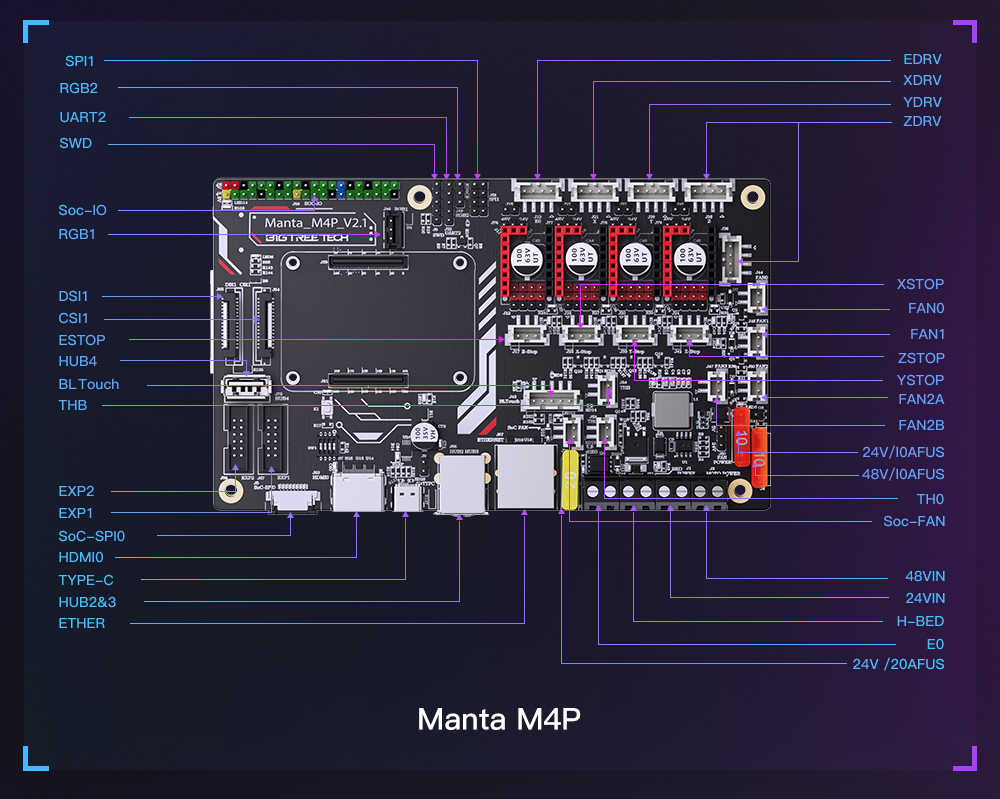

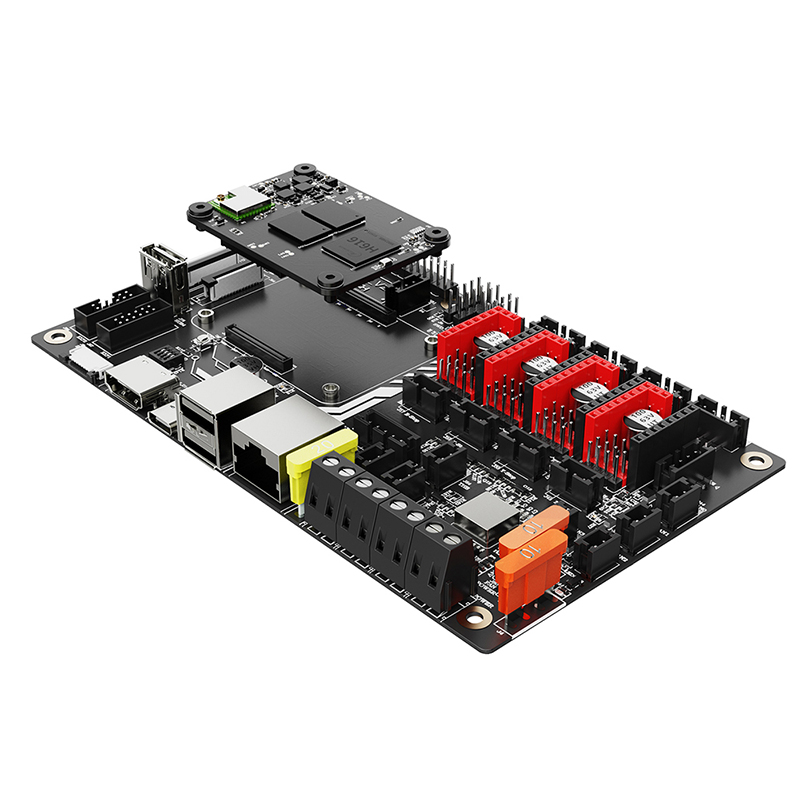

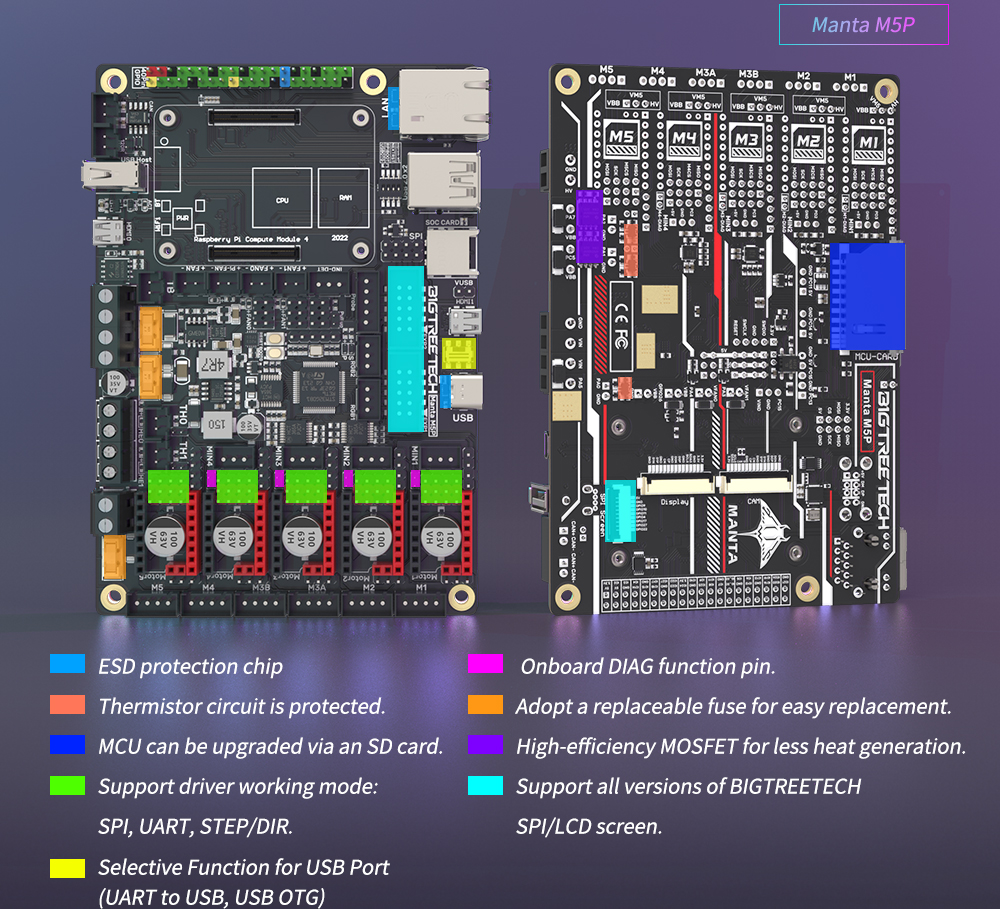

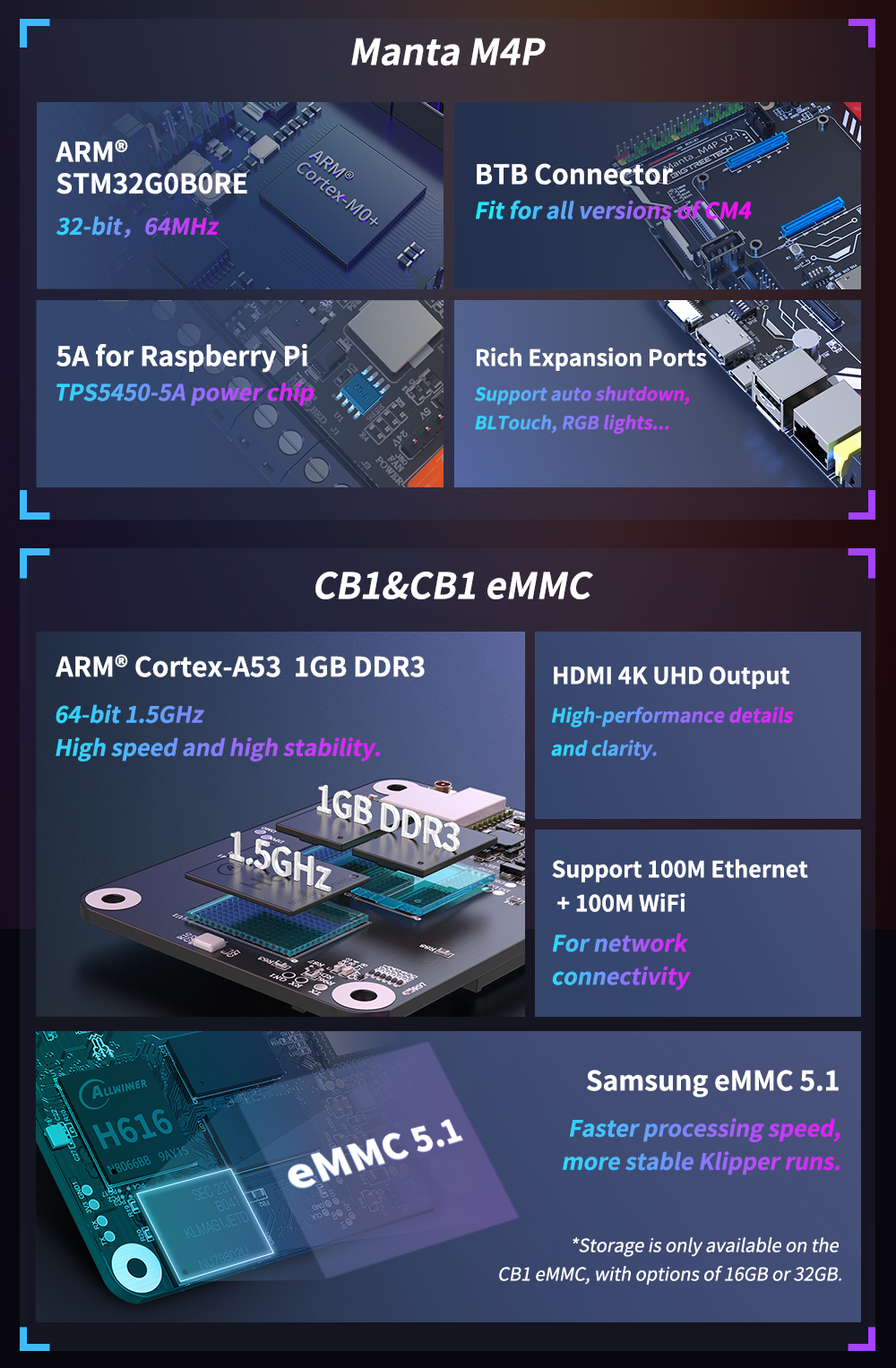

2. Основные характеристики M4P

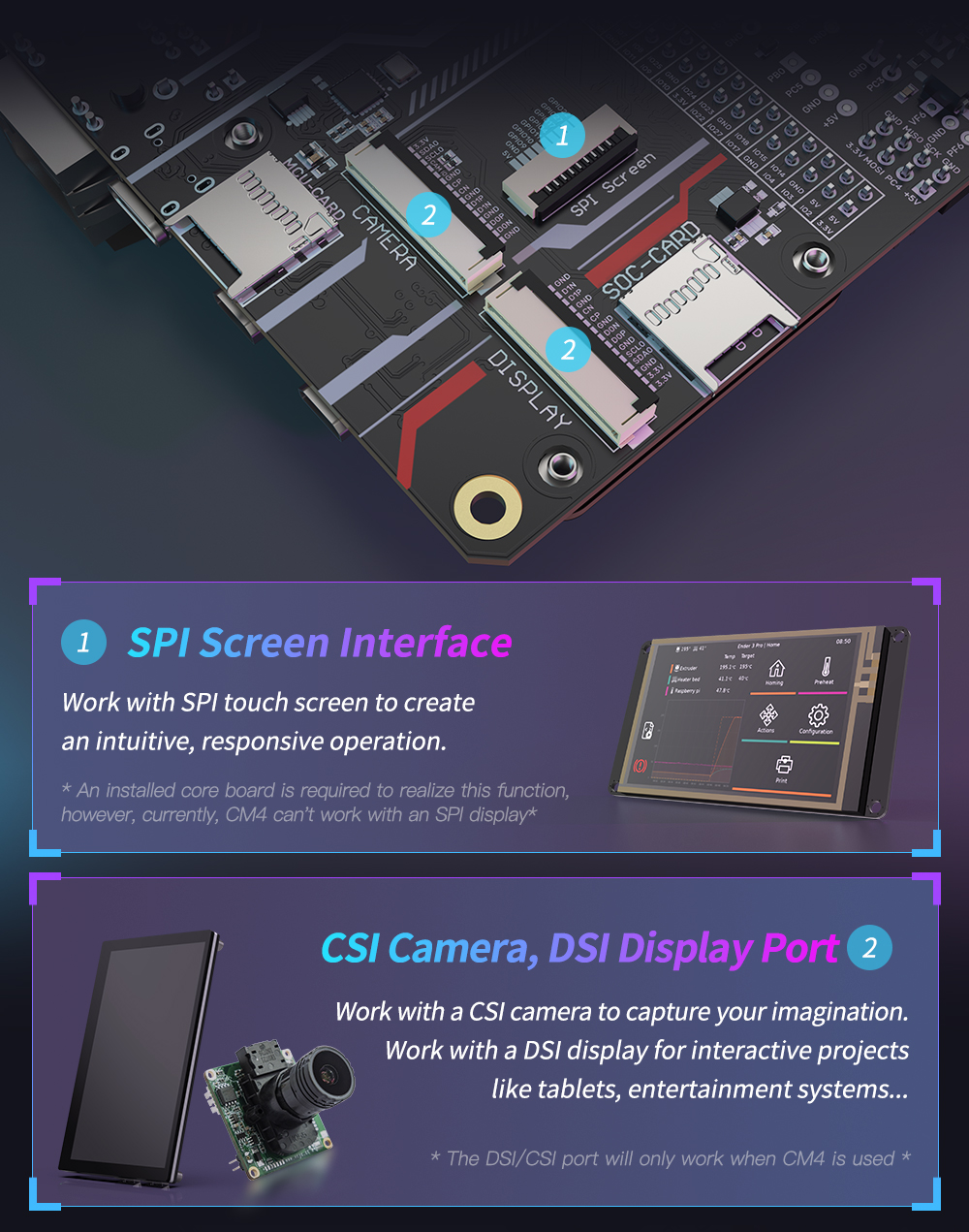

1. Интерфейс DSI1, CSI1 (для CM4)

2. Интерфейс Gigabit Ethernet (1000M для CM4, 100M для CB1)

3. 3 порта USB 2,0

4. Оснащение микросхемы защиты от электростатического разряда на портах USB и Ethernet для предотвращения повреждения статическим электричеством.

5. При работе с Raspberry Pi CM4 его 40-контактный разъем имеет ту же функцию, что и Raspberry Pi (пользовательский ввод-вывод для CB1).

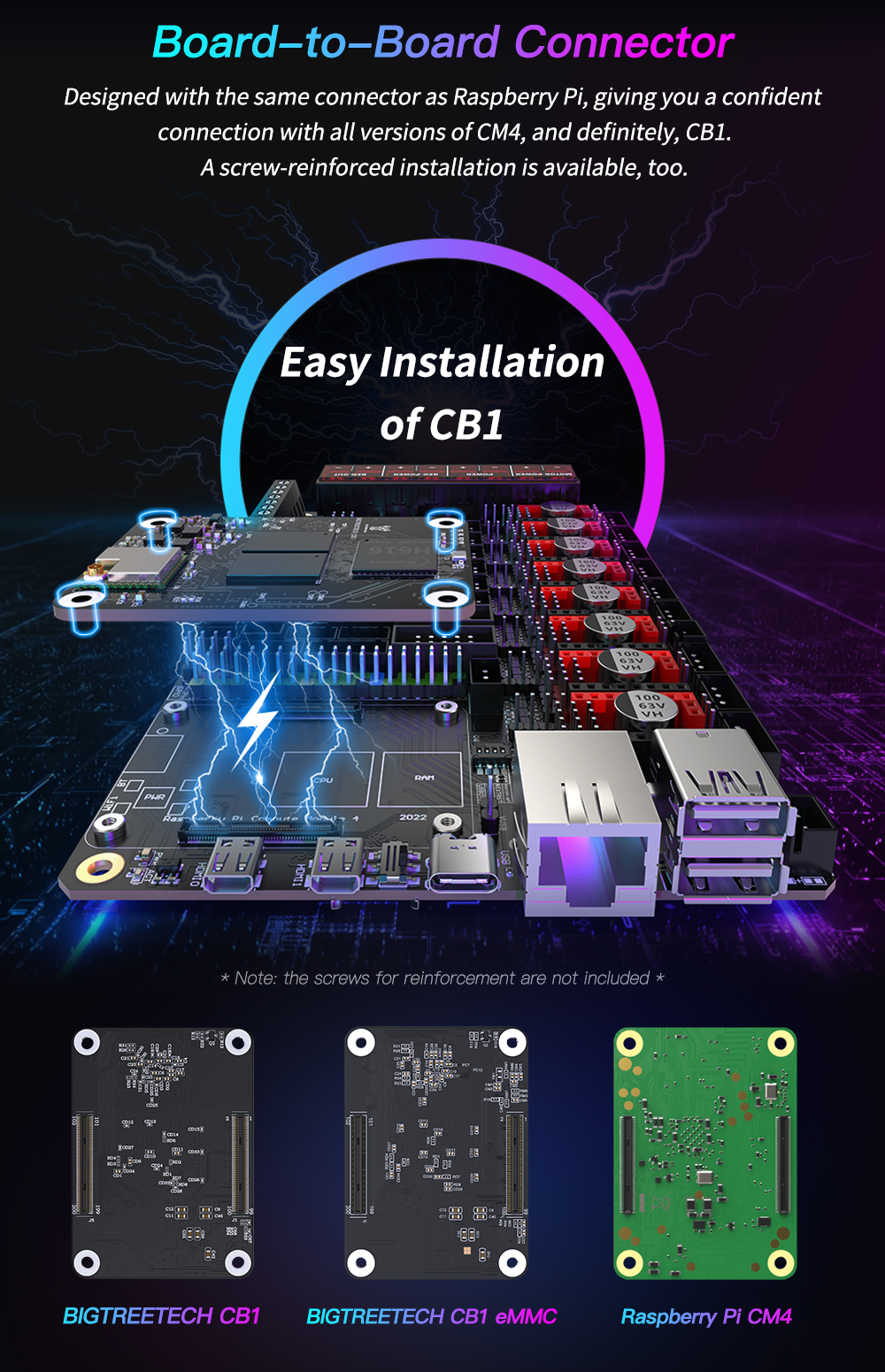

6. Использование соединения плата-плата BTB, которое можно дополнительно усилить винтами, идеально Совместимо с CB1 или Raspberry Pi CM4.

7. MCU использует 32-битную ARM STM32G0B0RE Cortex-M0 + @ 64 МГц чип

8. Чип питания принимает TPS5450-5A, который поддерживает входную мощность DC12/24 В, выходной ток чипа составляет до 5 А, а пиковое значение может достигать 6 А, который отлично поддерживает источник питания основной платы.

9. Схема защиты части термистора предотвращает возгорание основной управляющей микросхемы из-за утечки нагретого слоя или картриджа нагревателя.

10. Прошивку MCU можно обновить через SD-карту или через DFU с помощью команды Klipper mak flash.

11. Встроенные режимы работы SPI и UART, управляемые TMC, встроенные функциональные контакты DIAG, можно использовать, просто подключив и отключив перемычку.

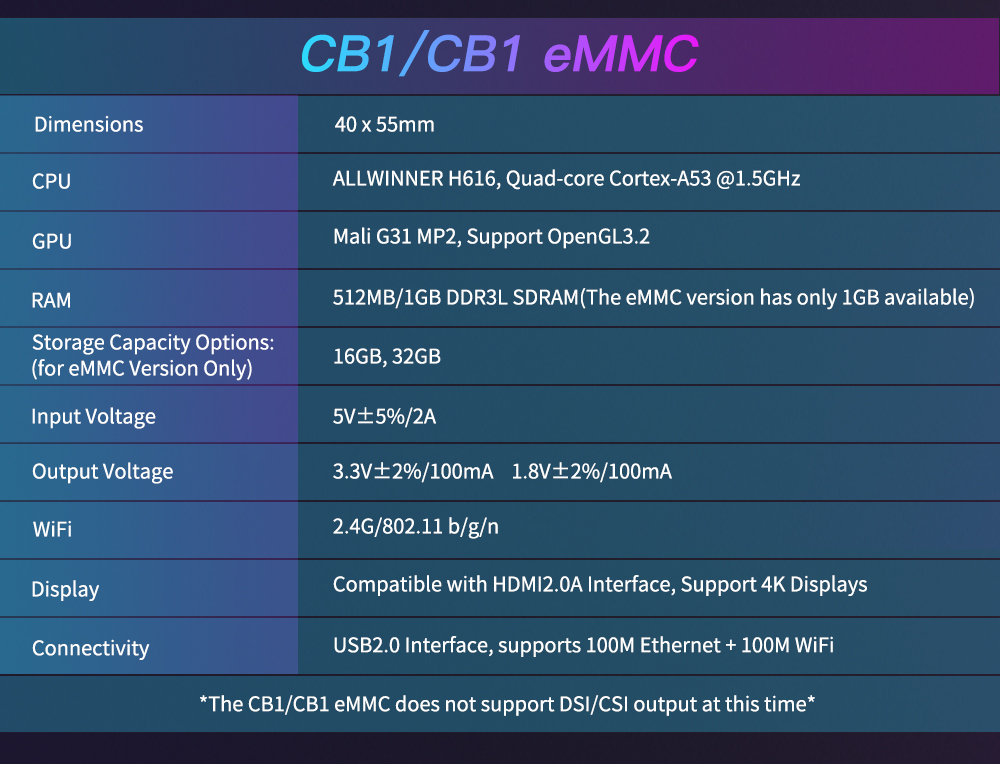

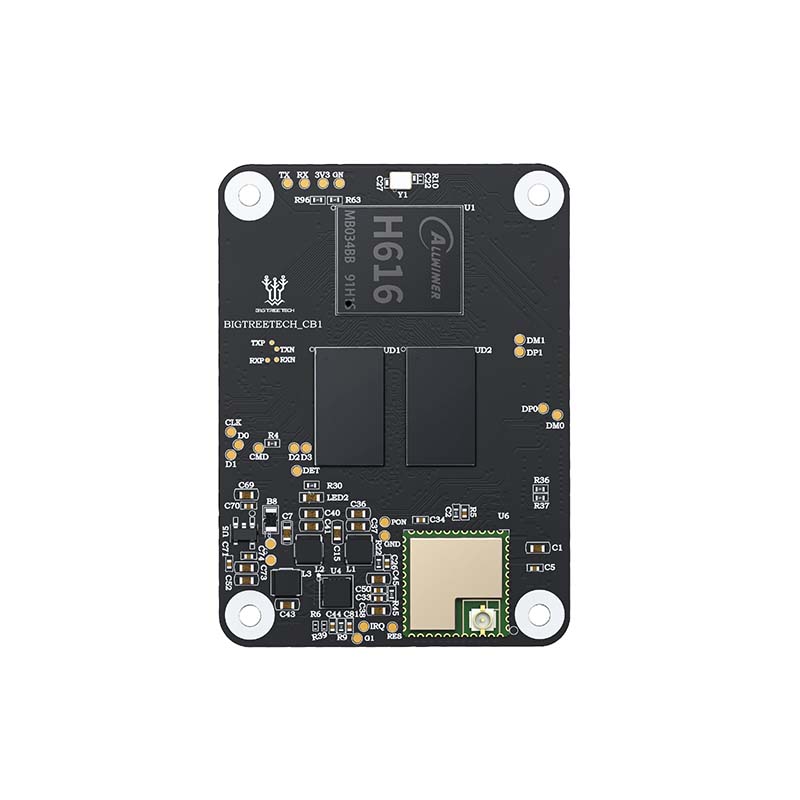

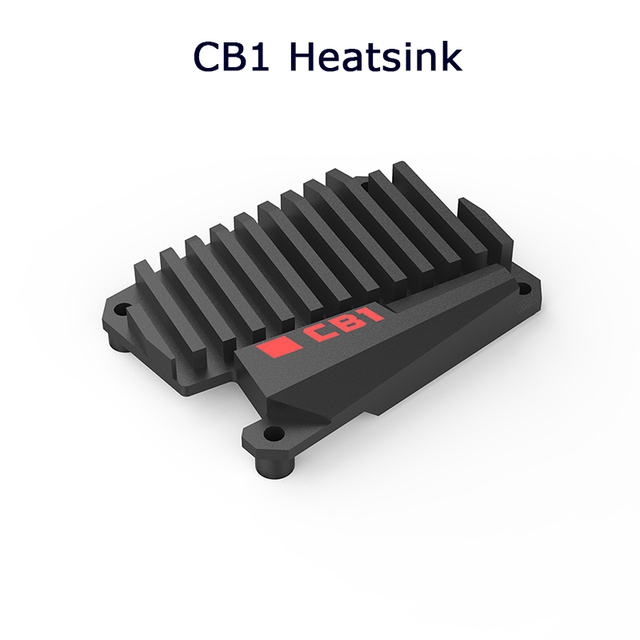

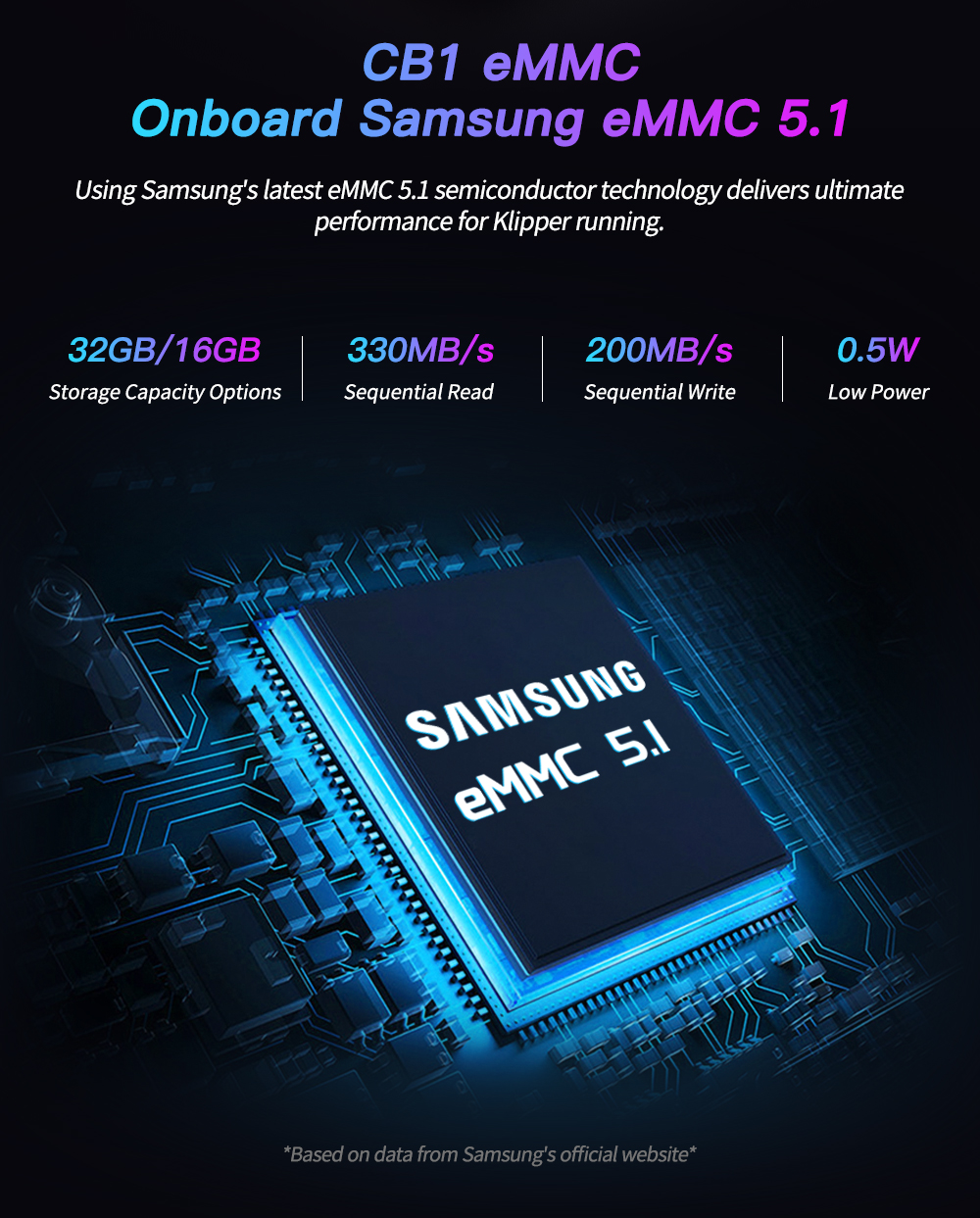

3. Основные характеристики CB1

1. Процессор: Allwinner H616, четырехъядерный Cortex-A53 @ 1,5 ГГц

2. Графический Процессор: Mali G31 MP2, поддержка OpenGL3.2

3. Оперативная память: 512 МБ/1 ГБ DDR3L SDRAM

4. Дисплей: интерфейс HDMI2.0A, поддержка дисплея 4K

5. Порт USB 2,0

6. 100 Мбит/с Ethernet + 100 Мбит/с WiFi

7. Тот же заголовок BTB, что и у Raspberry Pi CM4.

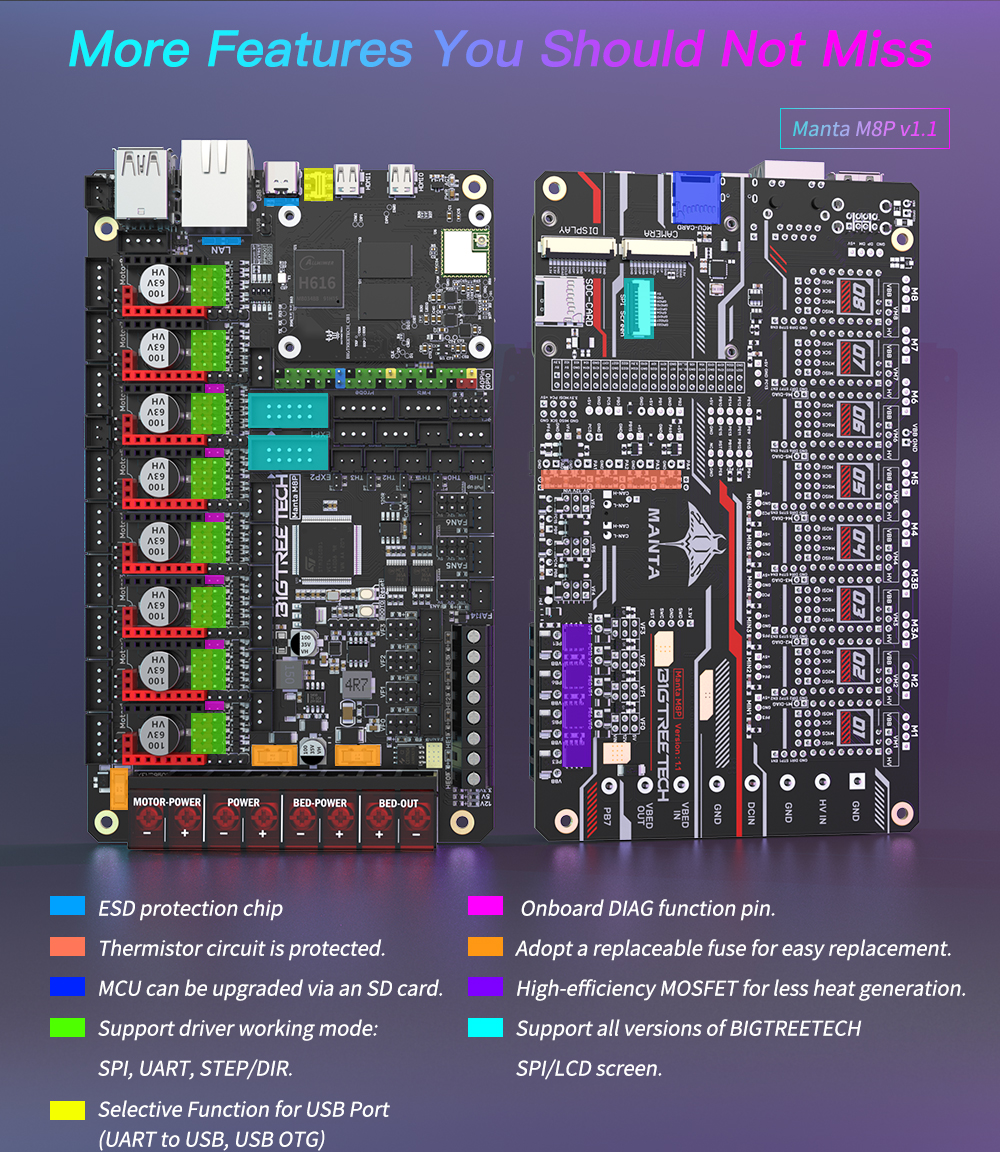

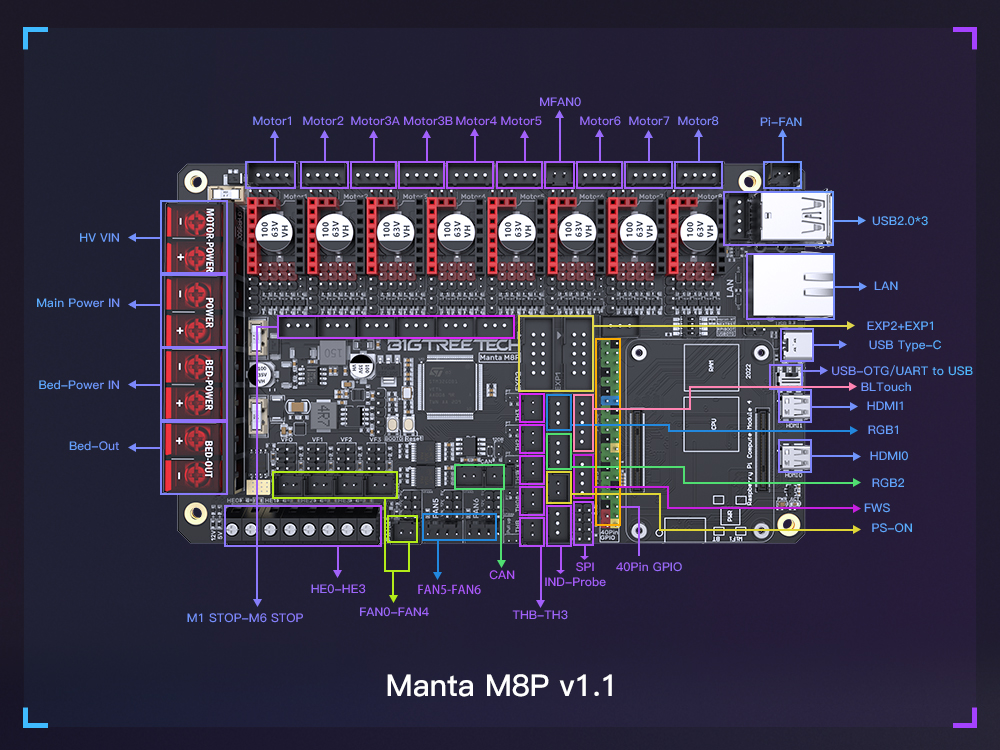

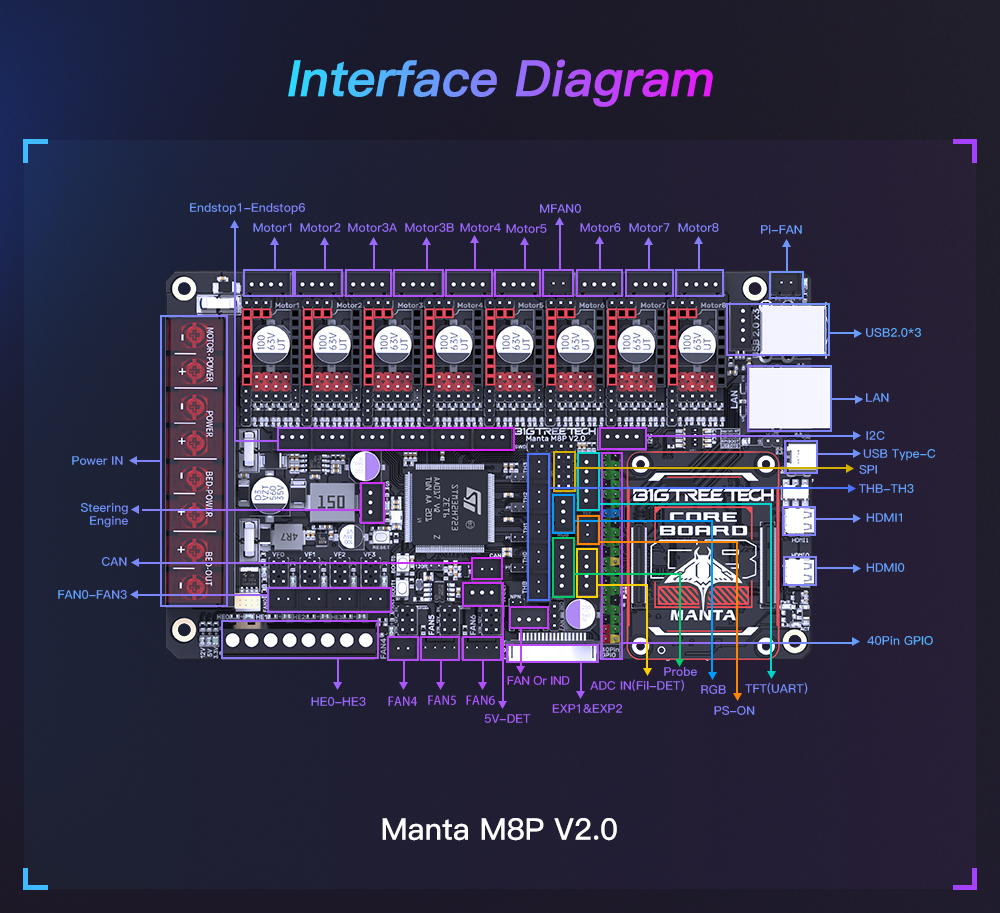

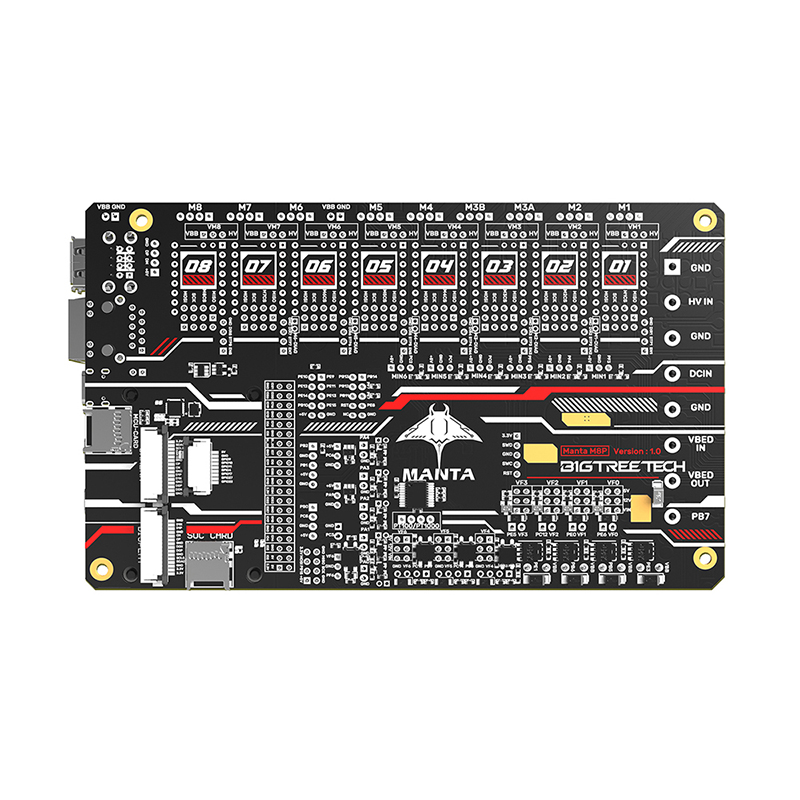

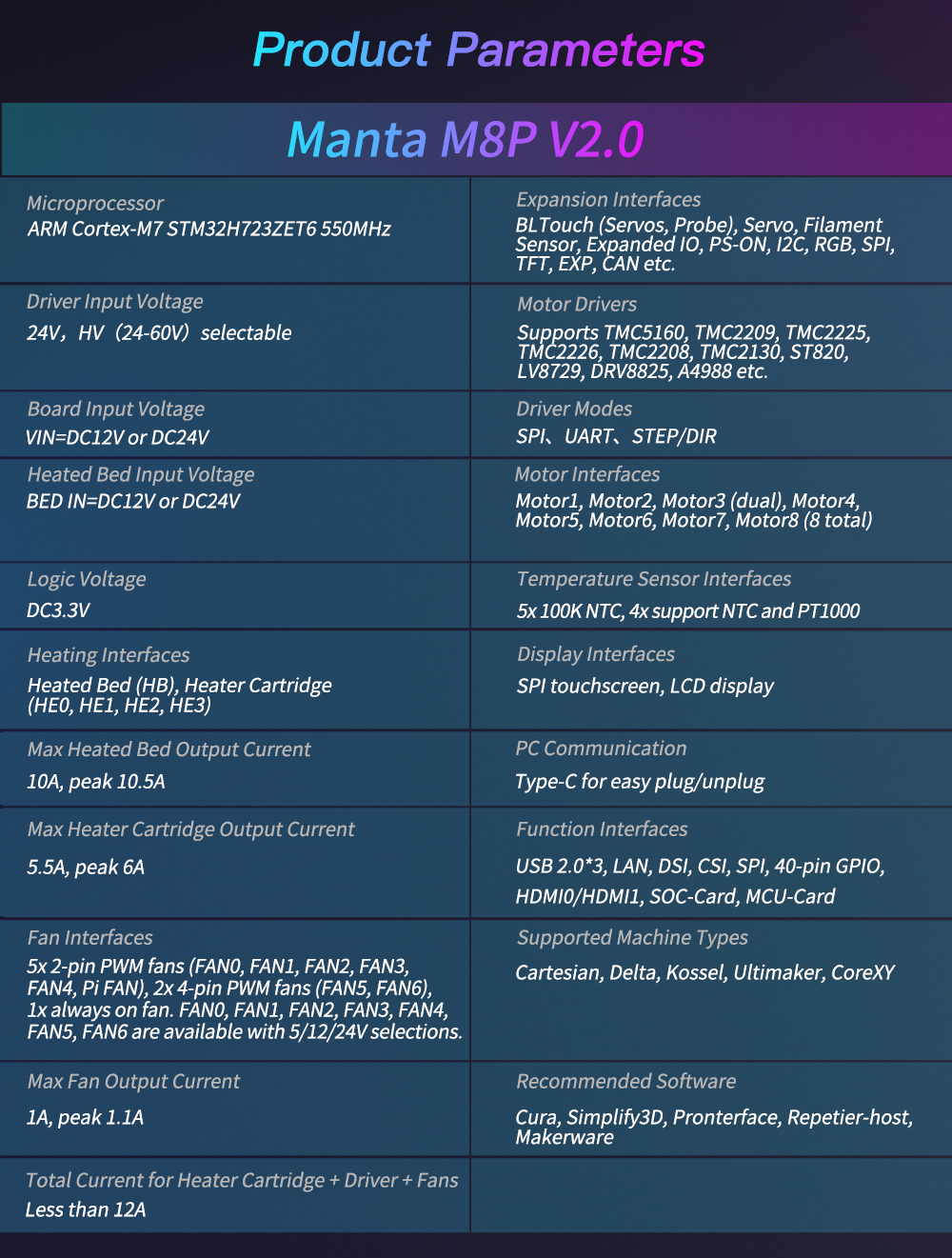

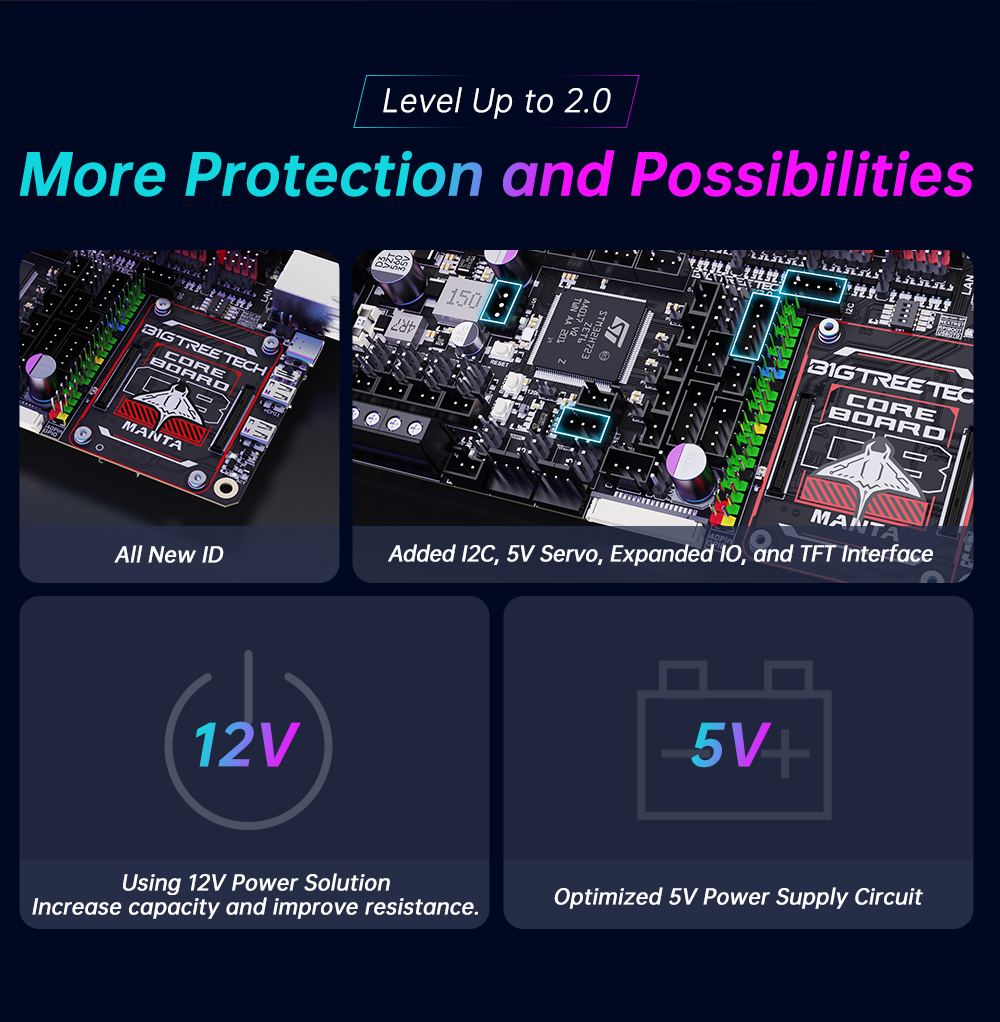

4. Основные характеристики M8P

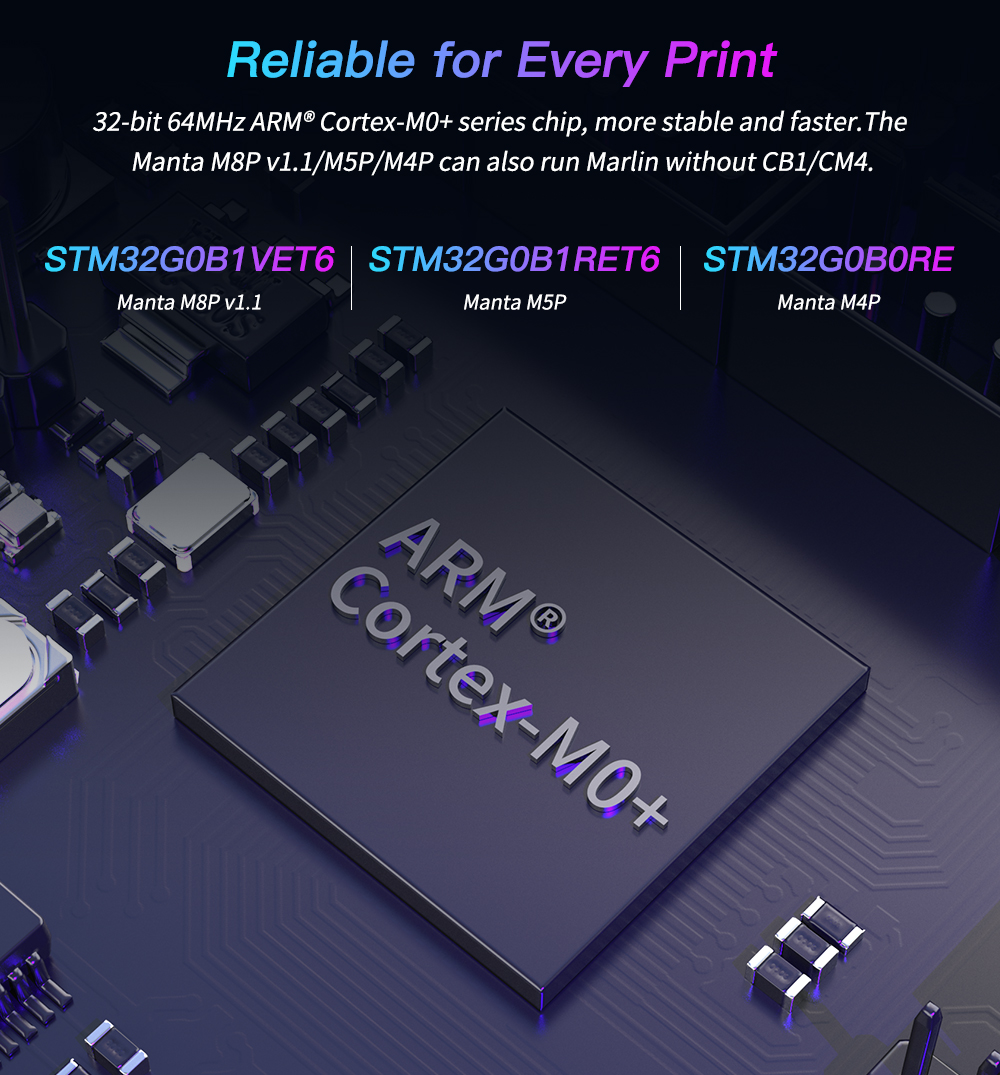

1. Принять 32-битную ARM 64 МГц + серии STM32G0B1VET6 в качестве основного управляющего чипа;

2. Чип питания TPS5450-5A поддерживает входную мощность DC12/24V. Выходной ток чипа составляет до 5А, а пиковое значение может достигать 6А, что отлично поддерживает источник питания Raspberry Pi;

3. На материнской плате зарезервирована Кнопка BOOT, пользователи могут обновить загрузчик через DFU;

4. Термисторная часть включает в себя схему защиты, которая защищает основную управляющую микросхему от возможности возгорания, вызванного утечкой нагретого слоя или картриджа нагревателя;

5. Для вентиляторов с ЧПУ доступны напряжения 24 В, 12 В и 5 В, что устраняет необходимость во внешнем трансформаторном модуле, тем самым уменьшая вероятность повреждения материнской платы из-за неправильной работы;

6. Термистор может выбрать значение подтягивающего резистора с помощью перемычки, таким образом, он поддерживает PT1000 без внешнего модуля, что удобно для клиентов DIY;

7. Прошивку MCU можно обновить с помощью SD-карты или с помощью команды Klipper May flash с использованием DFU;

8. Материнская плата и основная плата используют соединение BTB, что позволяет использовать другие решения, отличные от CM4;

9. Встроенные режимы работы SPI и UART TMC-драйвера, встроенные функциональные контакты DIAG, можно использовать, просто подключив и отключив перемычку;

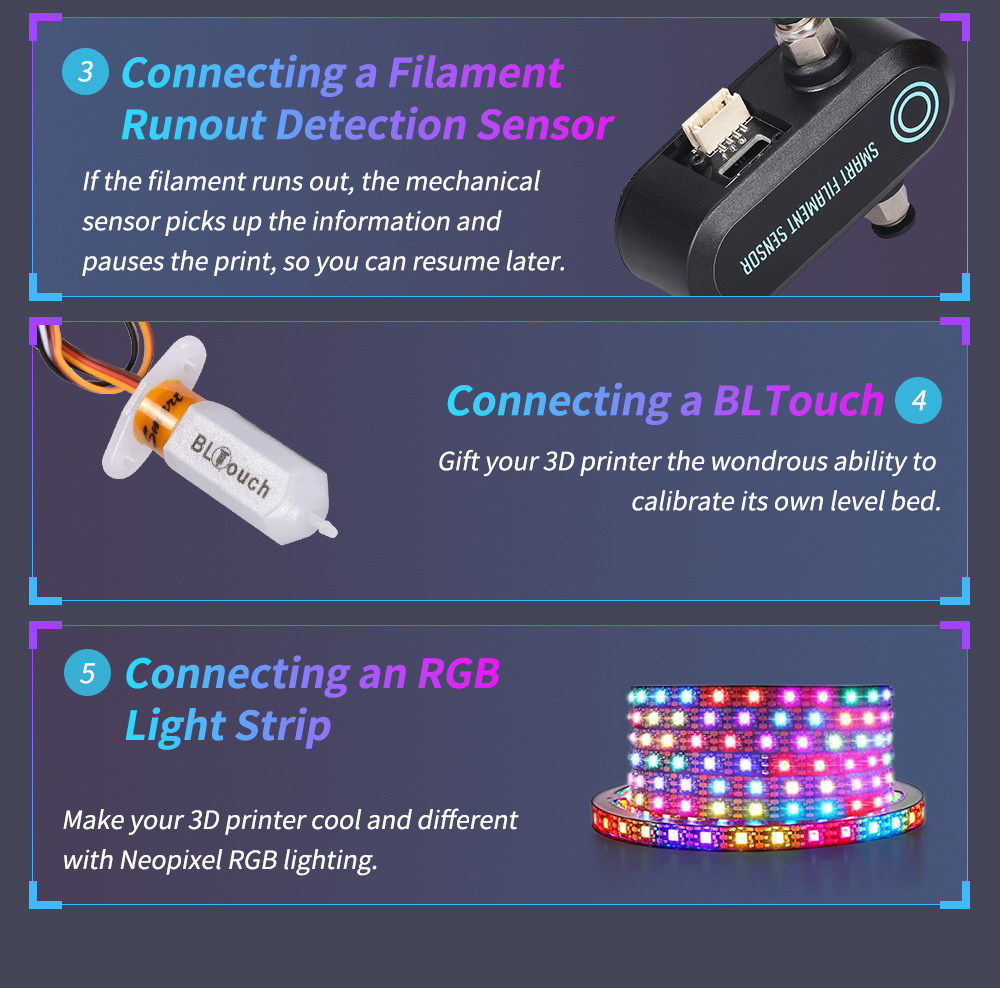

10. Поддержка обнаружения биения нити накала, автоматического отключения, BLTouch, RGB-подсветки...

11. Высокоэффективный MOSFET для меньшего тепловыделения;

12. Принять сменный предохранитель для легкой замены;

13. Трехходовой четырехпроводной интерфейс вентилятора зарезервирован и может использоваться для подключения устройства водяного охлаждения;

14. Интерфейс бесконтактного переключателя зарезервирован, поддерживает типы NPN и PNP, (24 В, 12 В, 5 В) доступен выбор напряжения, общий выбор напряжения с VFAN6;

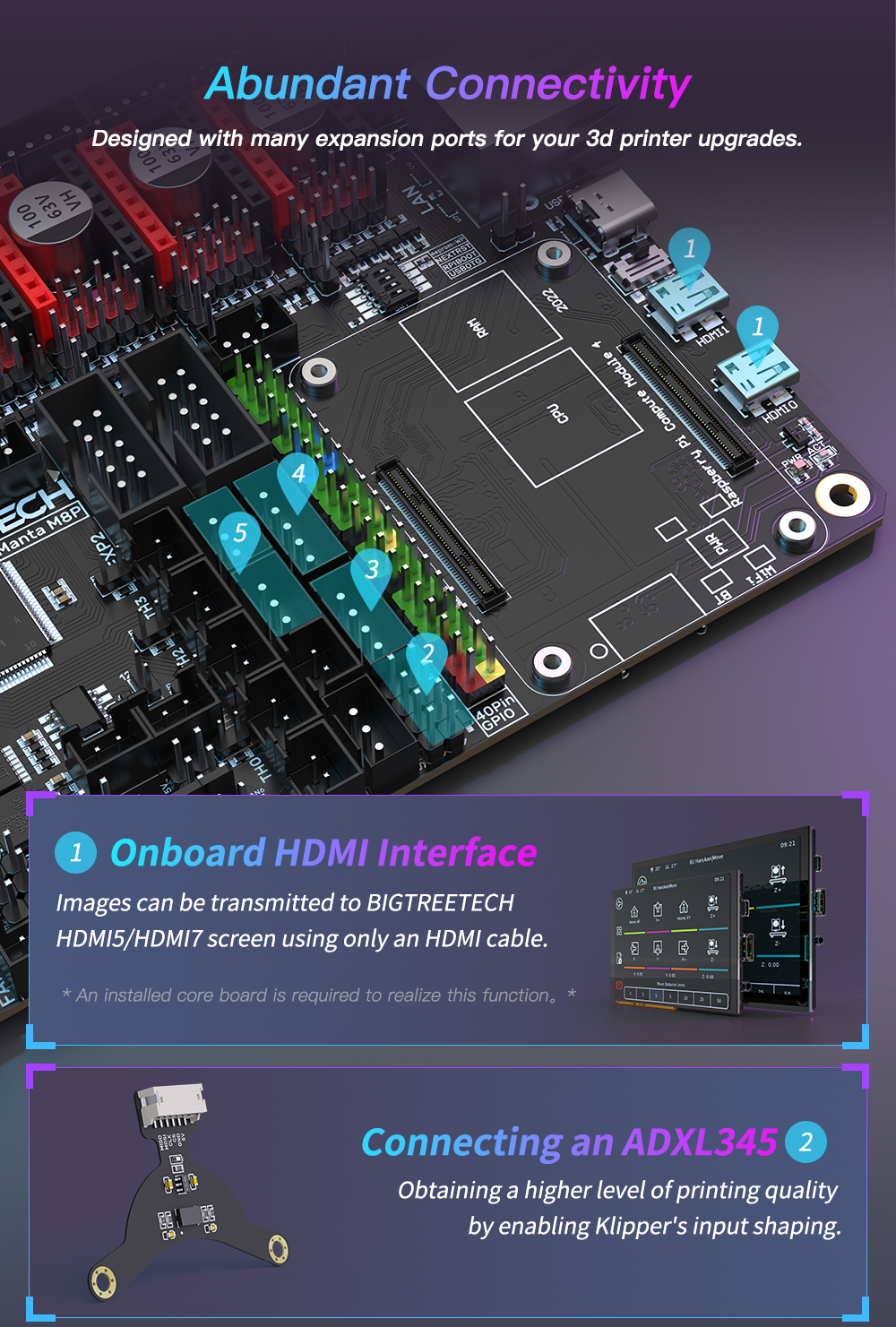

15. Обеспечьте интерфейс расширения SPI, чтобы пользователи прошивки Klipper могли подключать внешний датчик ускорения для компенсации ускорения.
