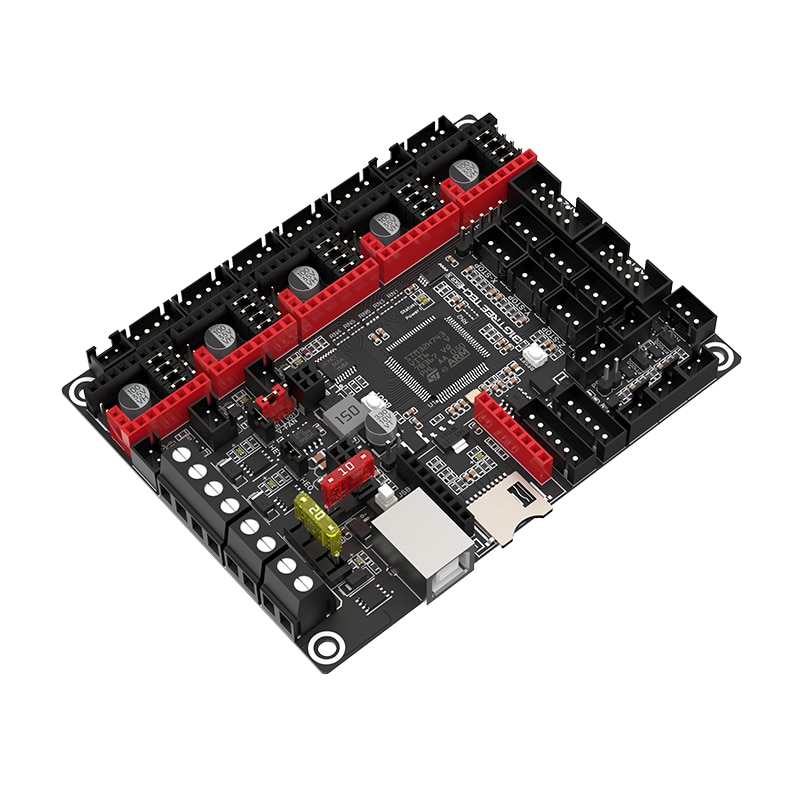

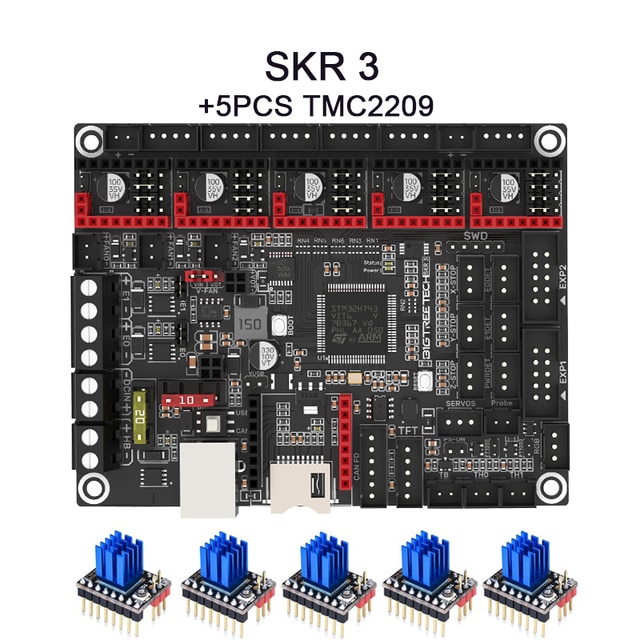

Материнская плата BIGTREETECH SKR 3, 32-битная плата управления BTT TMC2209 EZ5160 Pro для принтера Ender 3/5 Raspberry Pi

Примечание:

Если материнская плата SKR 3 используется с драйвером серии EZ, вам необходимо соответствовать EZDriver Connect.

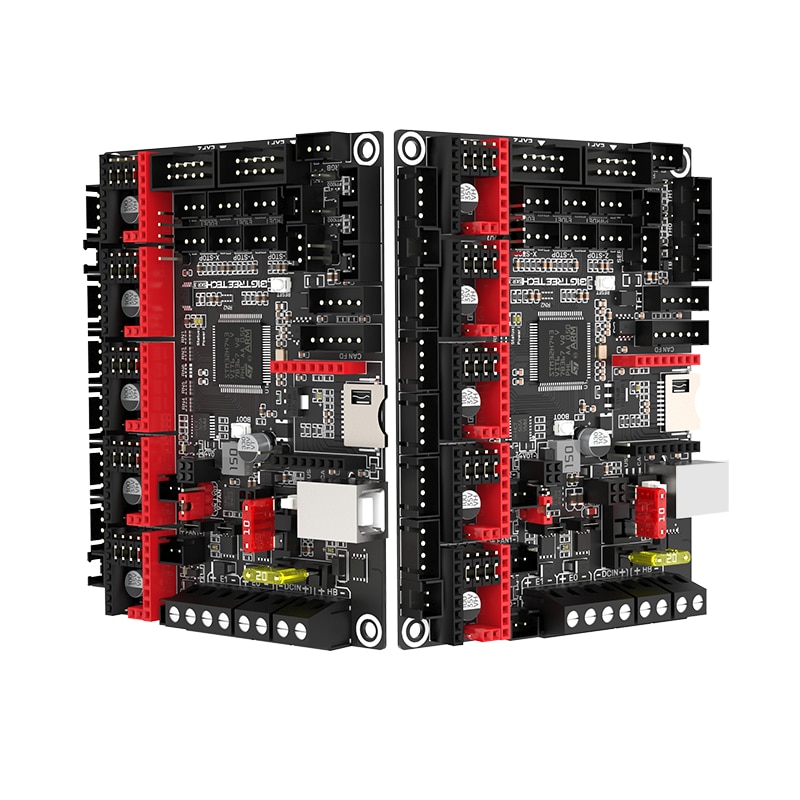

BIGTREETECH SKR 3-это 32-разрядная материнская плата, предназначенная для 3D-принтера, которая была запущена командой 3D-печати Shenzhen Big Tree Technology Co., Ltd. Это обновление SKR V1.4/Turbo.

Особенности:

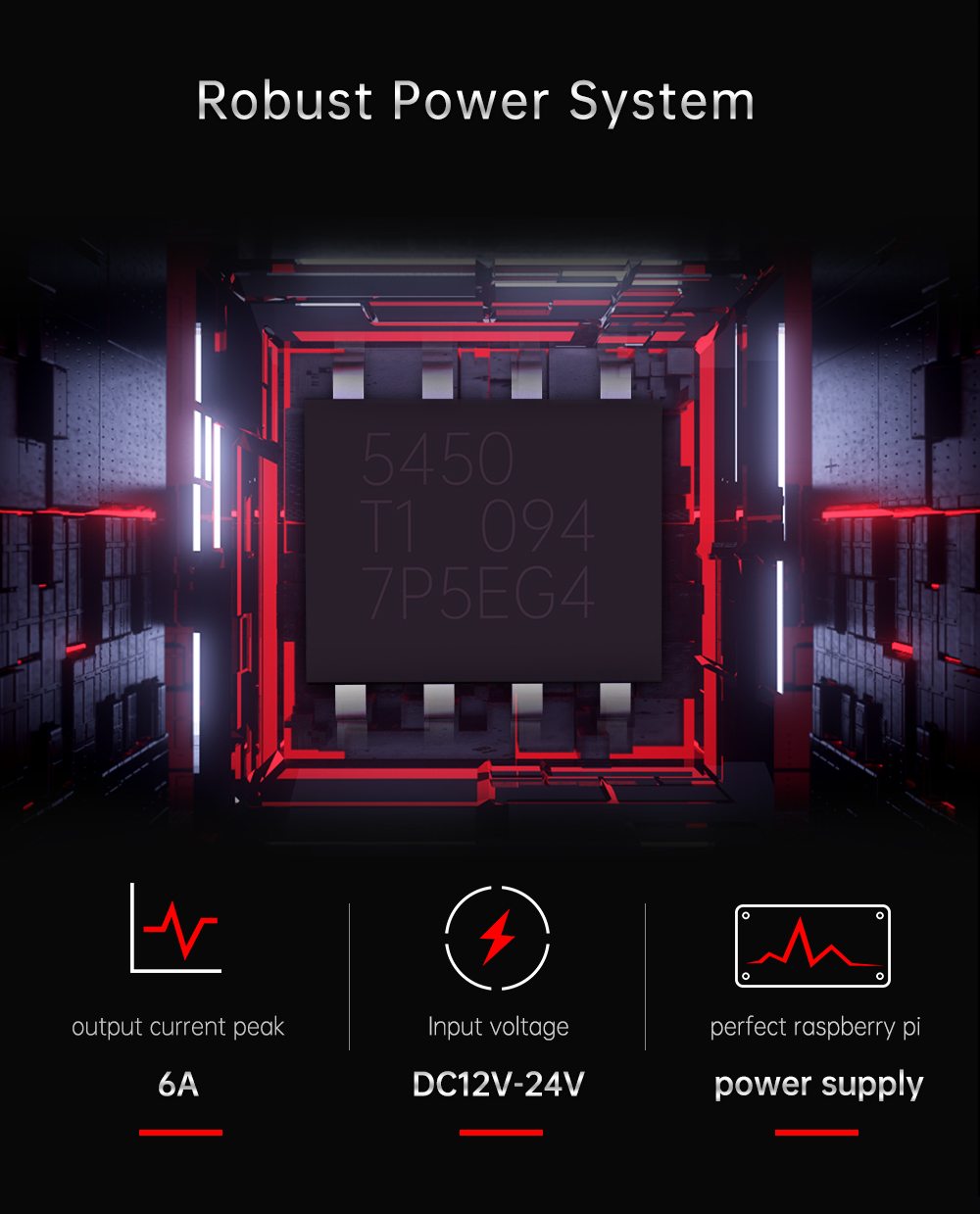

2. С чипом источника питания TPS5450-5A, Входная мощность постоянного тока 12/24 В, выходной ток до 5А/6 А, идеальный источник питания для Raspberry Pi

3. Работает со всеми последовательными экранами, экранами SPI и ЖК-экранами BIGTREETECH.

4. Чтобы Обновить конфигурацию прошивки на SD-карту, простое и эффективное управление.

5. Встроенный Рабочий режим SPI и рабочий режим UART, управляемый TMC; встроенные контакты DIAG, которые можно использовать, отсоединяя колпачки перемычек.

6. С возобновлением печати, обнаружением обрыва нити накала, автоотключением, BLtouch, RGB-подсветкой и другими функциями.

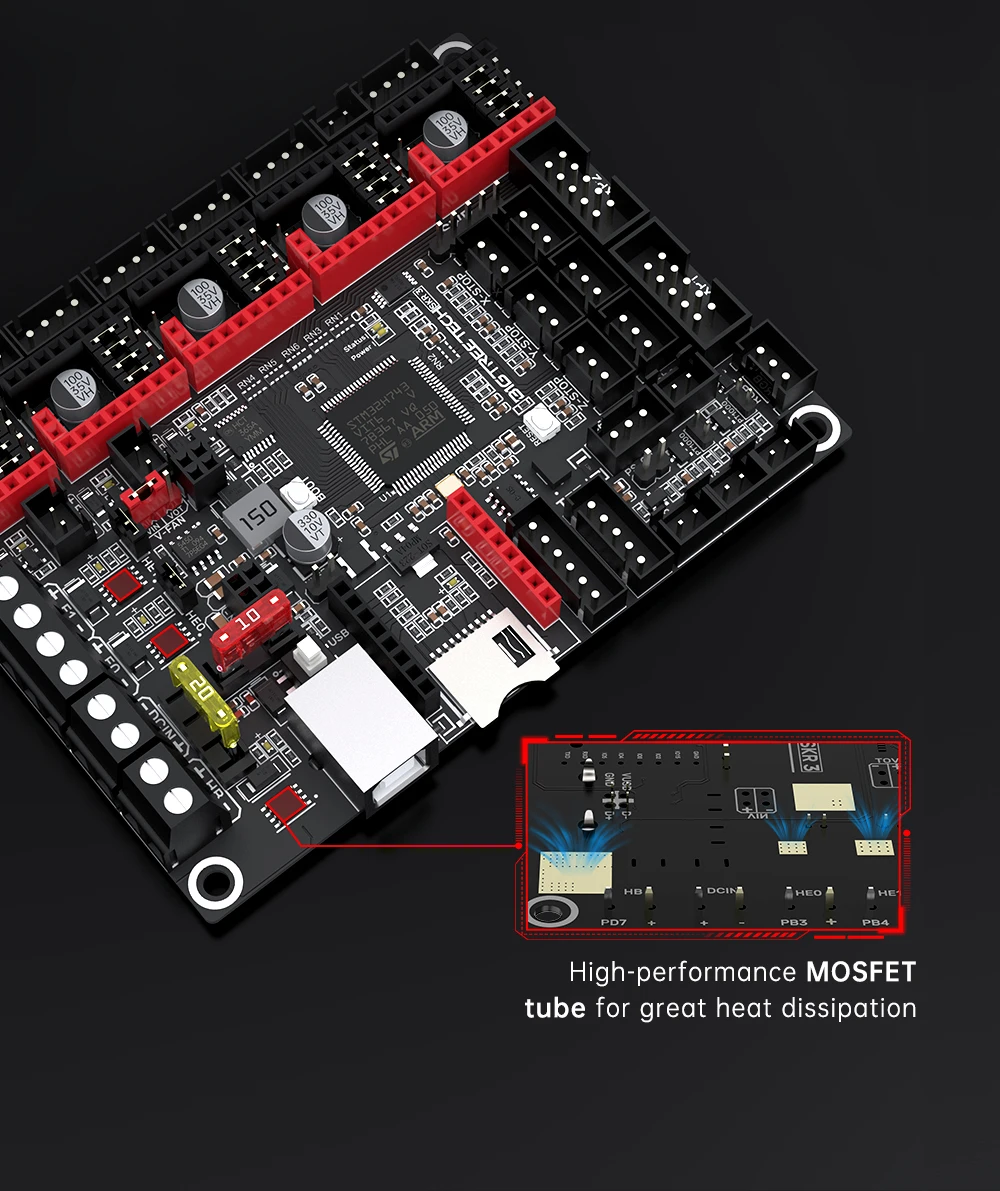

7 、 Принятие высокопроизводительных MOSFET-трубок для уменьшения тепловыделения.

8. Предохранитель легко заменить.

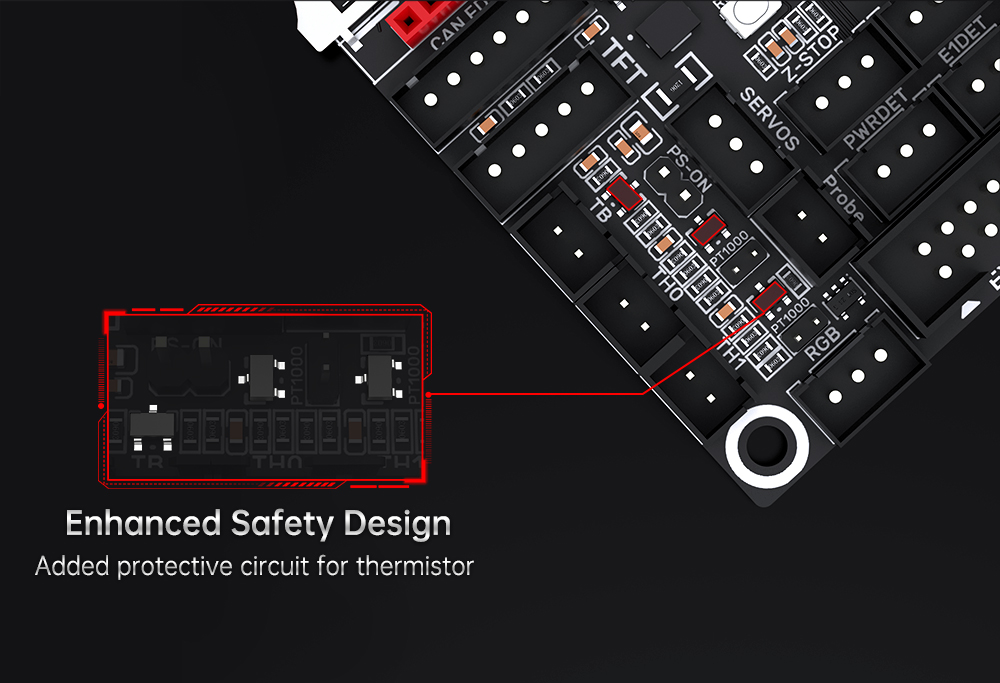

9. Добавление схемы защиты термистора, чтобы избежать возгорания основного управления из-за утечки горячего слоя или нагревательного кабеля.4.

10. Модуль WIFI (ESP12S, ESP-07, ESP32) общий интерфейс для клиентов для DIY и использования прошивки RRF.

11. Встроенный слот для карты TF без самовыброса и рабочий режим SDIO улучшают скорость передачи.

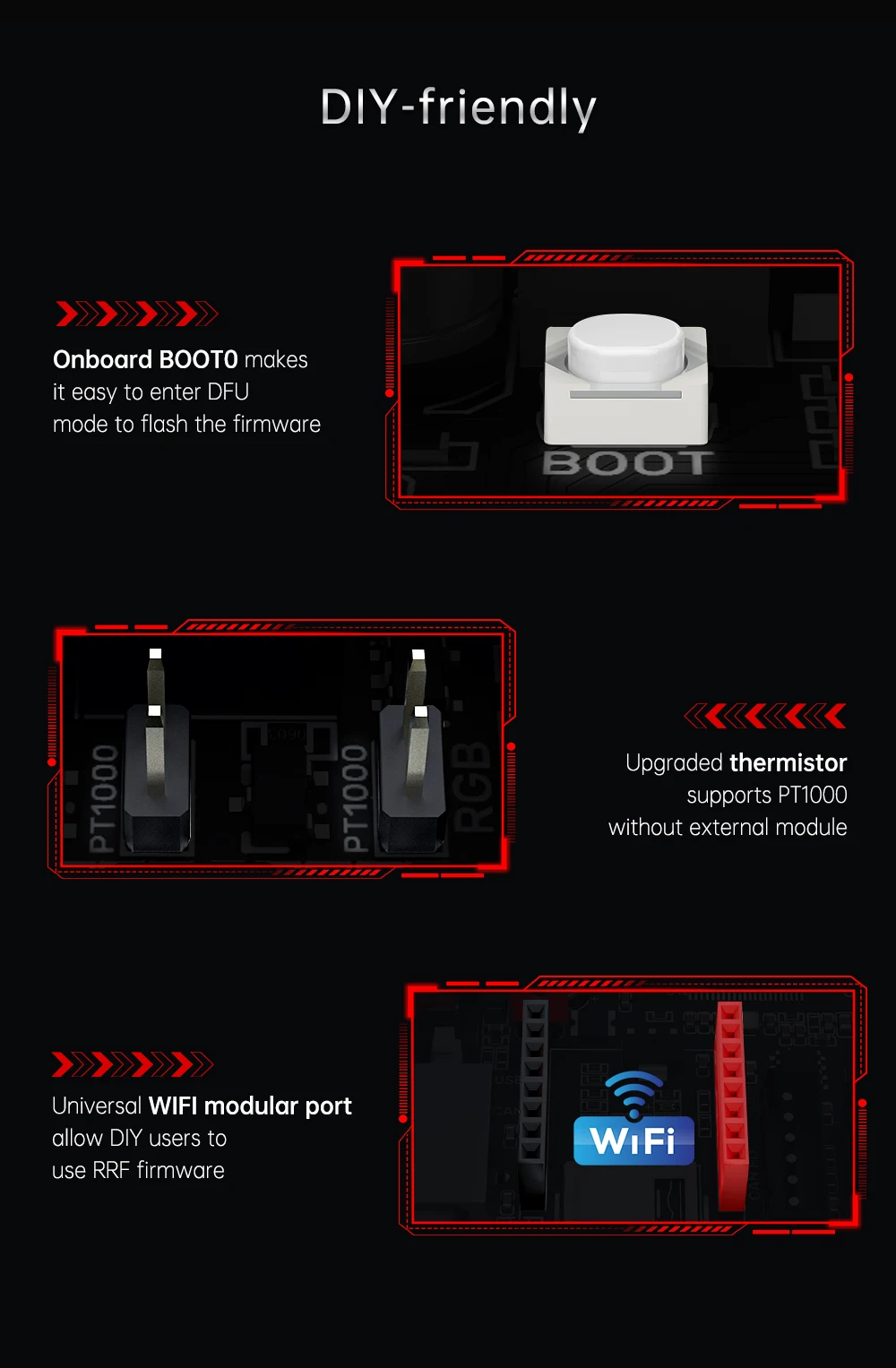

12. Зарезервированная Кнопка BOOT0 для клиентов использовать режим DFU, удобная для клиентов с прошивкой через режим DFU.

13. Встроенная EEPROM, удобная для клиентов для настройки и сохранения параметров.

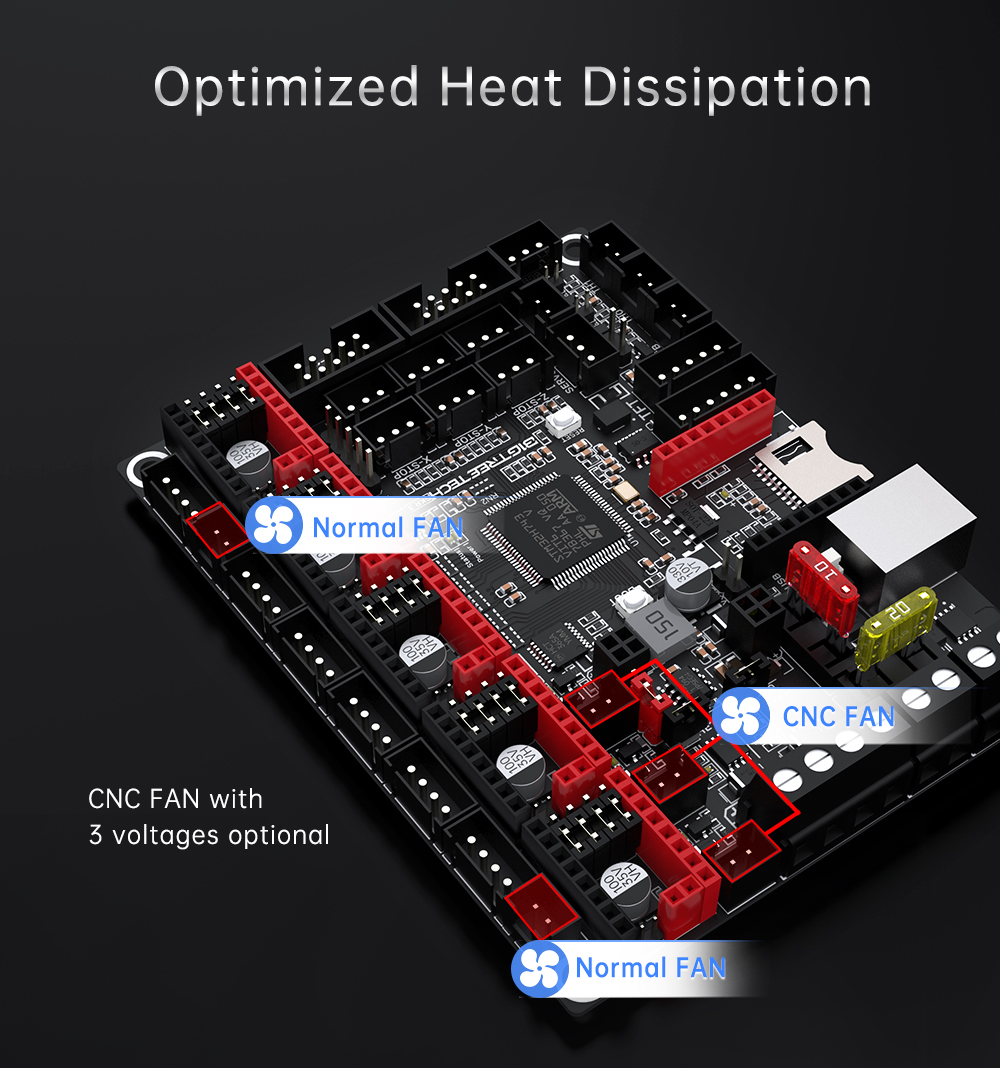

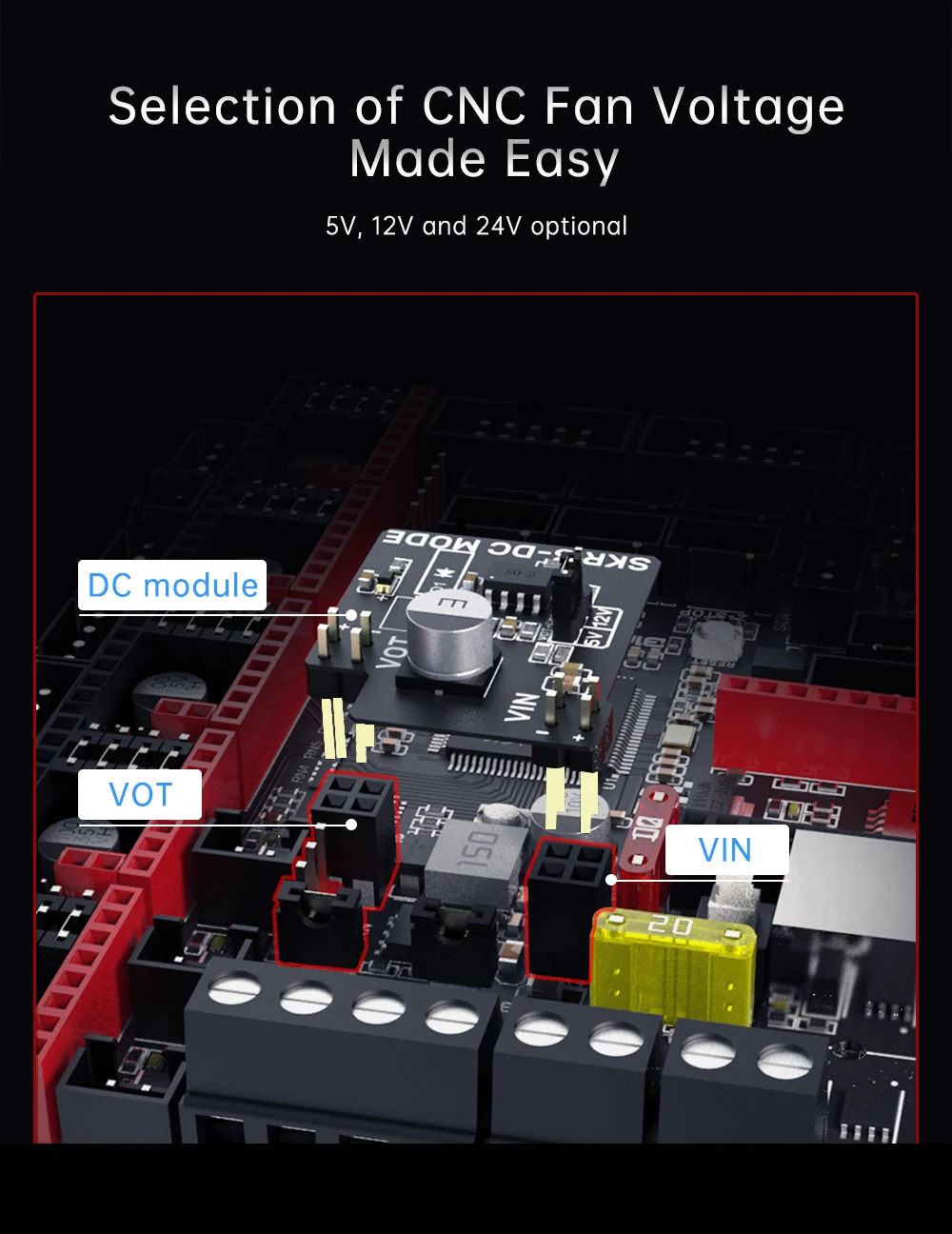

14. Что касается вентилятора с ЧПУ, то Модуль внешнего источника питания имеет выбор напряжения 24 В, 12 В, 5 В, прост в эксплуатации, избегает повреждения материнской платы.

15. Значения Сопротивления Термистора можно выбрать с помощью перемычки. Поддержка PT1000, без внешнего модуля.

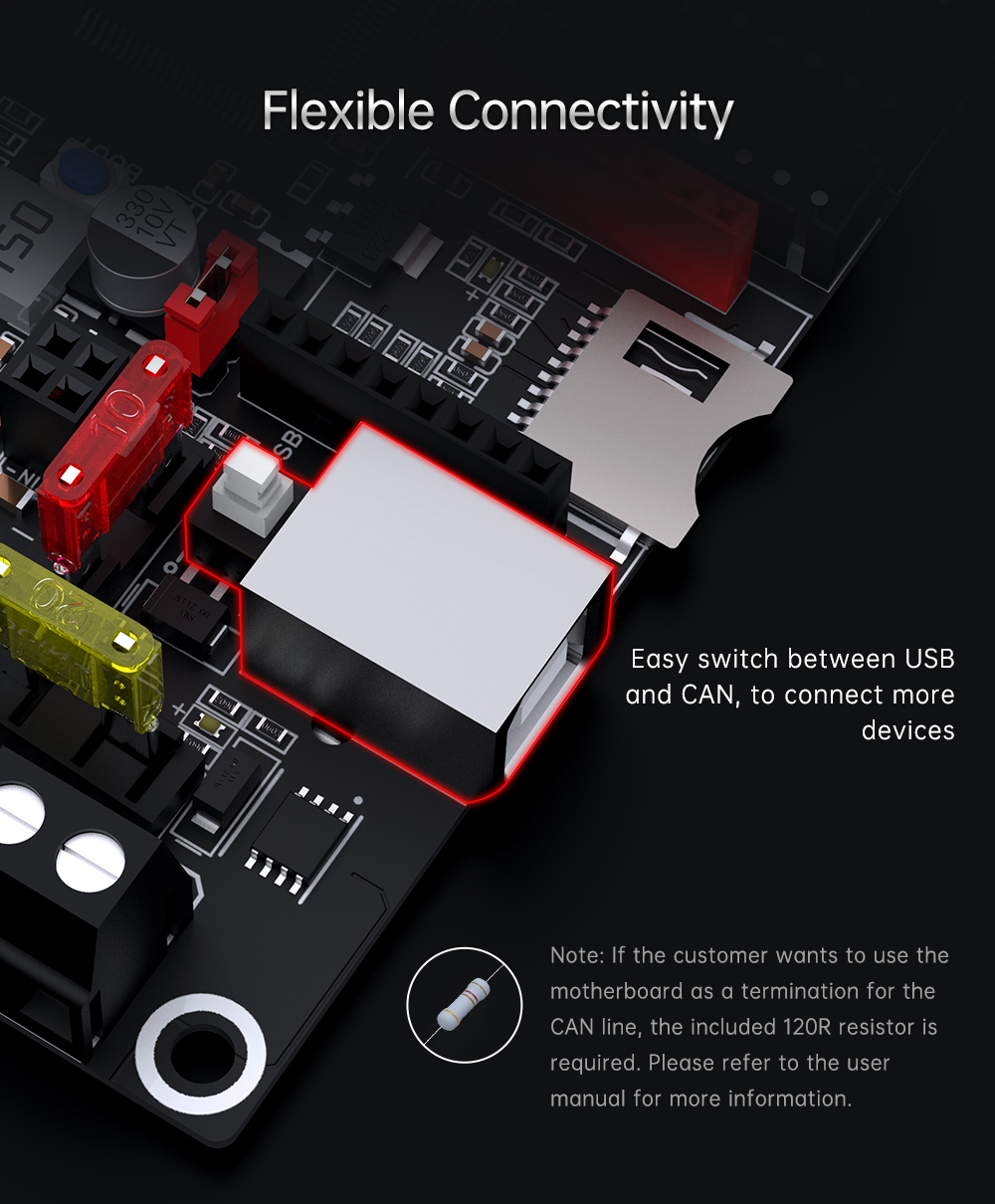

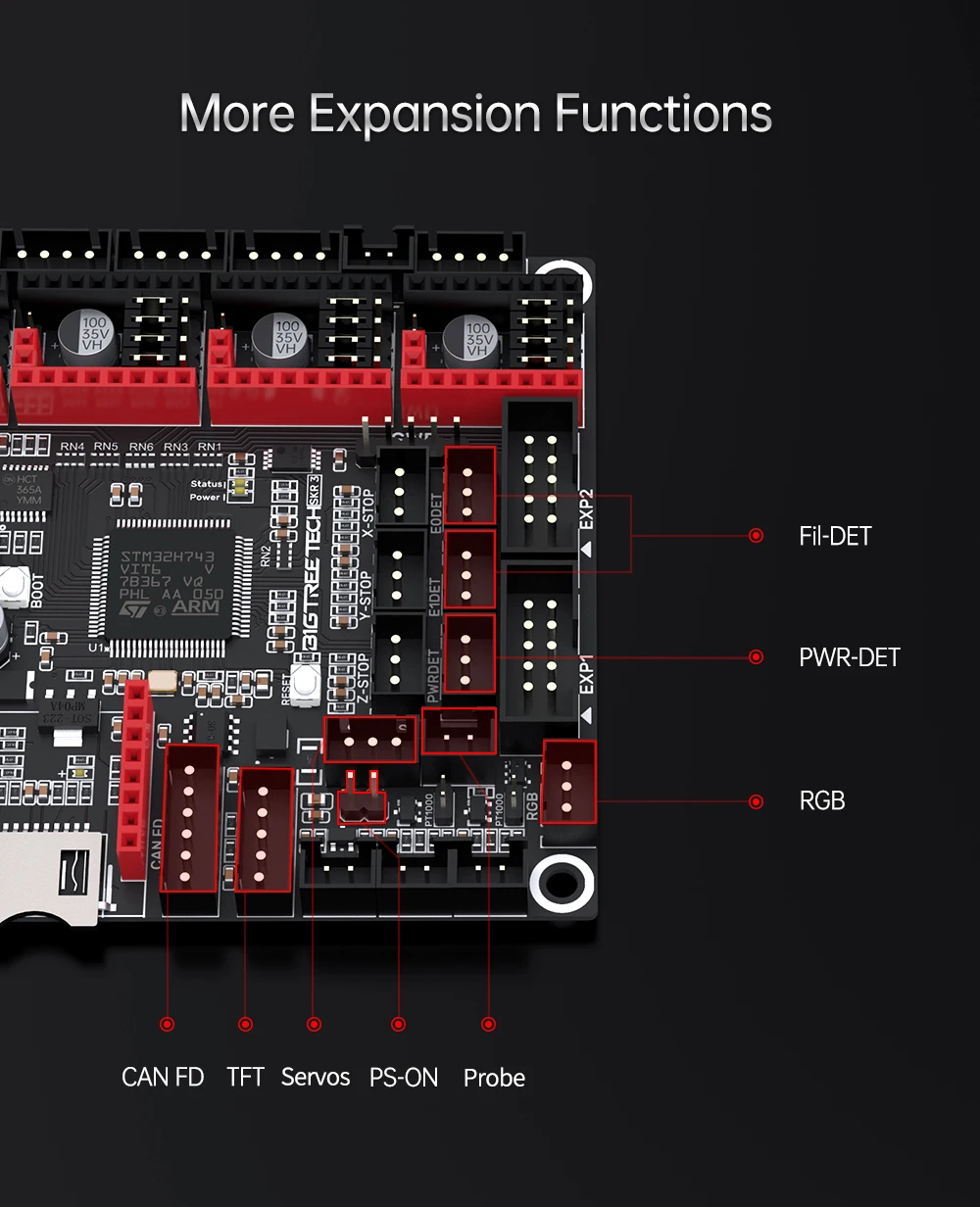

16. Зарезервированы два интерфейса CAN, порт USB и интерфейс терминала XH2.54 6Pin
