Материнская плата BIGTREETECH SKR 3 EZ V1.0 32 бит

1. Внедрение продукции

Материнская плата BIGTREETECH SKR 3 EZ V1.0-это материнская плата для 32-битного 3D-принтера, обновленная командой Shenzhen Biqu Technology Co., Ltd. для наших драйверов серии EZ на основе SKR 3. Он совместим с обоимиДрайвер серии EZ и серия драйверов TMC.

1,1 Характеристики продукта

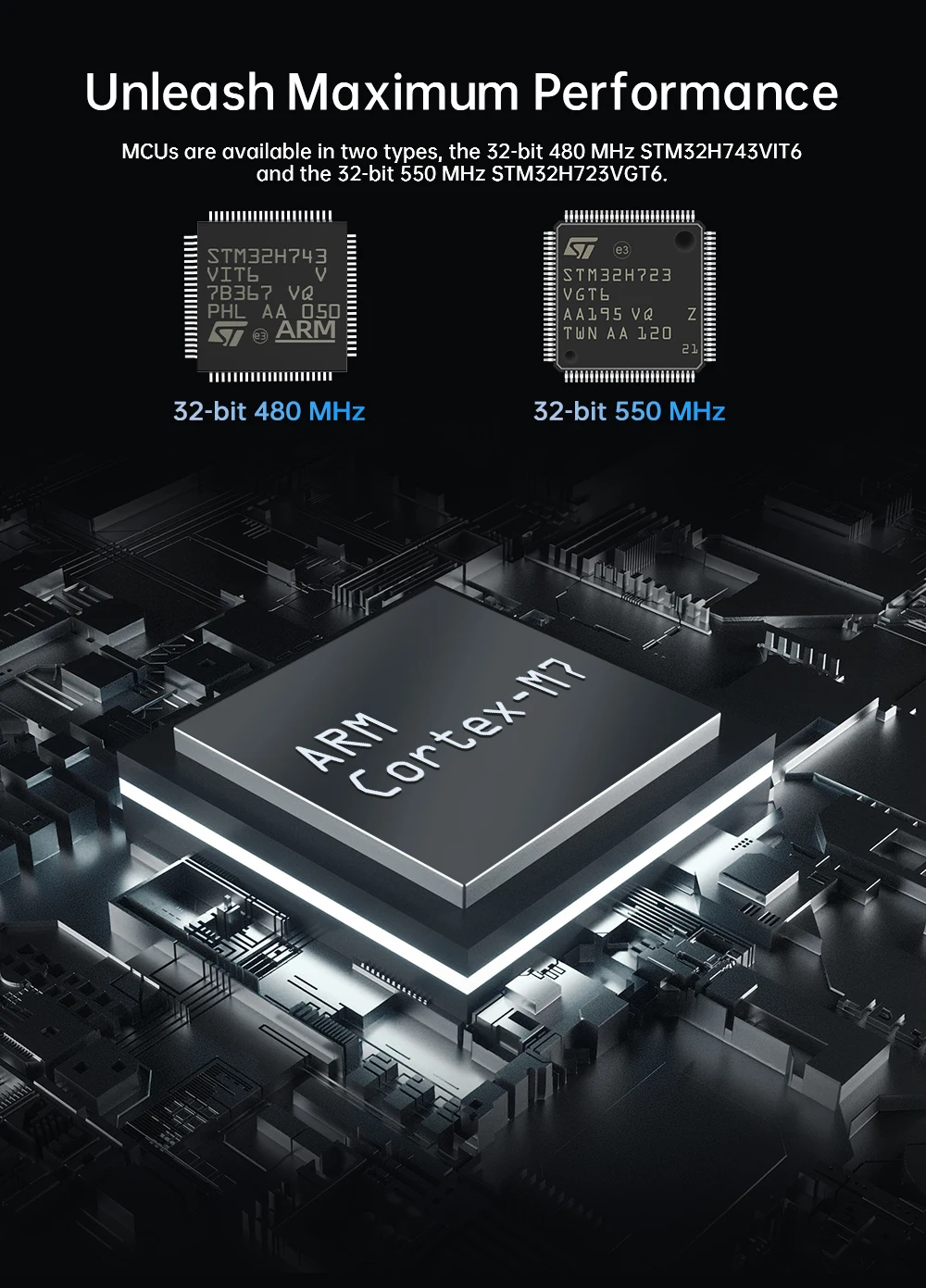

1. Использование 32-битного основного управляющего чипа серии ARM Cortex-M7 STM32H723VI, производительностьИмеетЗначительно Улучшено.

2. Чип питания использует TPS5450-5A, который поддерживает входную мощность DC12/24V. Выходной ток чипа составляет до 5А, а пиковое значение может достигать 6А, что отлично поддерживает источник питания Raspberry Pi.

3. материнская плата резервирует кнопку загрузки, пользователи могут обновить программу загрузки материнской платы через DFU..

4. Увеличьте схему защиты части термистора, чтобы избежать возгорания основной Микросхемы управления из-за утечки тепла.РедКровать или нагревательный стержень.

5. Вентилятор с числовым программным управлением реализует выбор напряжения 24 В, 12 В, 5 В через модуль внешнего источника питания, устраняя необходимость в работе модуля внешнего трансформатора клиента, тем самым уменьшая вероятность повреждения материнской платы.

6. Термистор может выбирать значение сопротивления подтягивания с помощью перемычки и поддерживать PT1000 таким образом без необходимости использования внешних модулей, что удобно для клиентов при использовании DIY..

7. Поддержка всех версий серийного экрана нашей компании, экрана SPI и ЖК-экрана..

8. Обновите прошивку конфигурации черезАнSD-карта, операция проста, удобна и эффективна.

9. Встроенные функциональные контакты DIAG можно использовать, просто подключив и отключив перемычку..

10. Поддерживает такие функции, как возобновление печати, обнаружение биения нити,ЗавершеноВыключение, BLTouch, RGB-подсветка и т. Д.

11. Высокопроизводительные МОП-транзисторы используются для снижения тепловыделения..

12. ПринятьAСменный предохранитель для легкой замены.

13. Модуль WIFI (ESP-12S, ESP-07, ESP32) общий интерфейс.

14. Встроенный несамоэластичный слот для карт MicroSD., ИЭто рабочий режим SDIO, который значительно ускоряет скорость передачи данных.

15. Встроенный EEPROM, который удобен для пользователей для сохранения информации о параметрах.

16. Зарезервированы два типа интерфейсов CAN: порт USB и интерфейс терминала XH2.54 6Pin. Порт USB используется для выбора CAN и USB через двухполюсный двухпозиционный переключатель, что удобно для клиентов, чтобы использовать другие аксессуары интерфейса CAN.

17. В интерфейсе датчика температуры используется Высокоточный подтягивающий резистор..

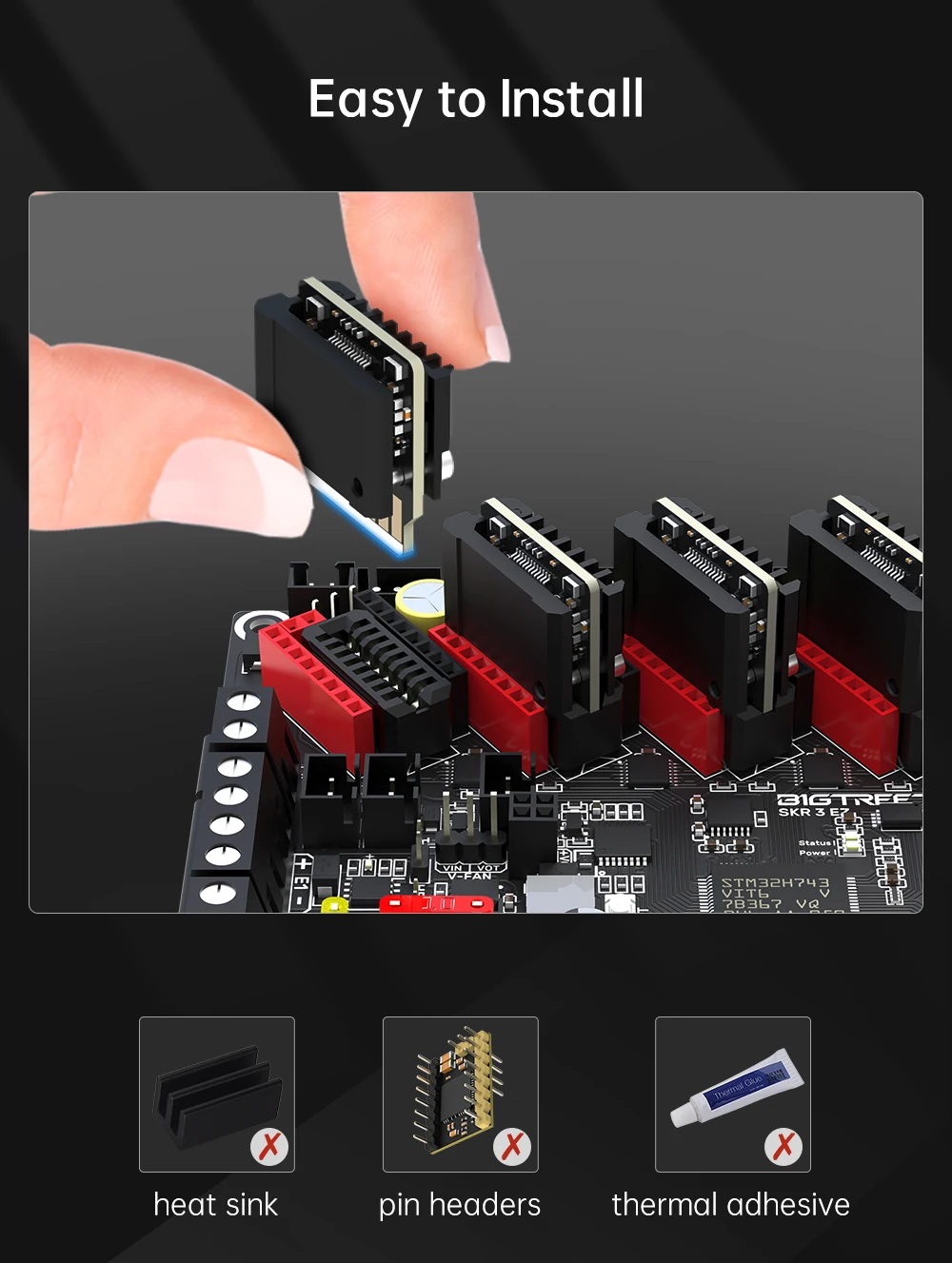

18. Используются два типа приводных розеток, которые совместимы с нашими модулями привода серии EZ и модулями привода серии TMC..

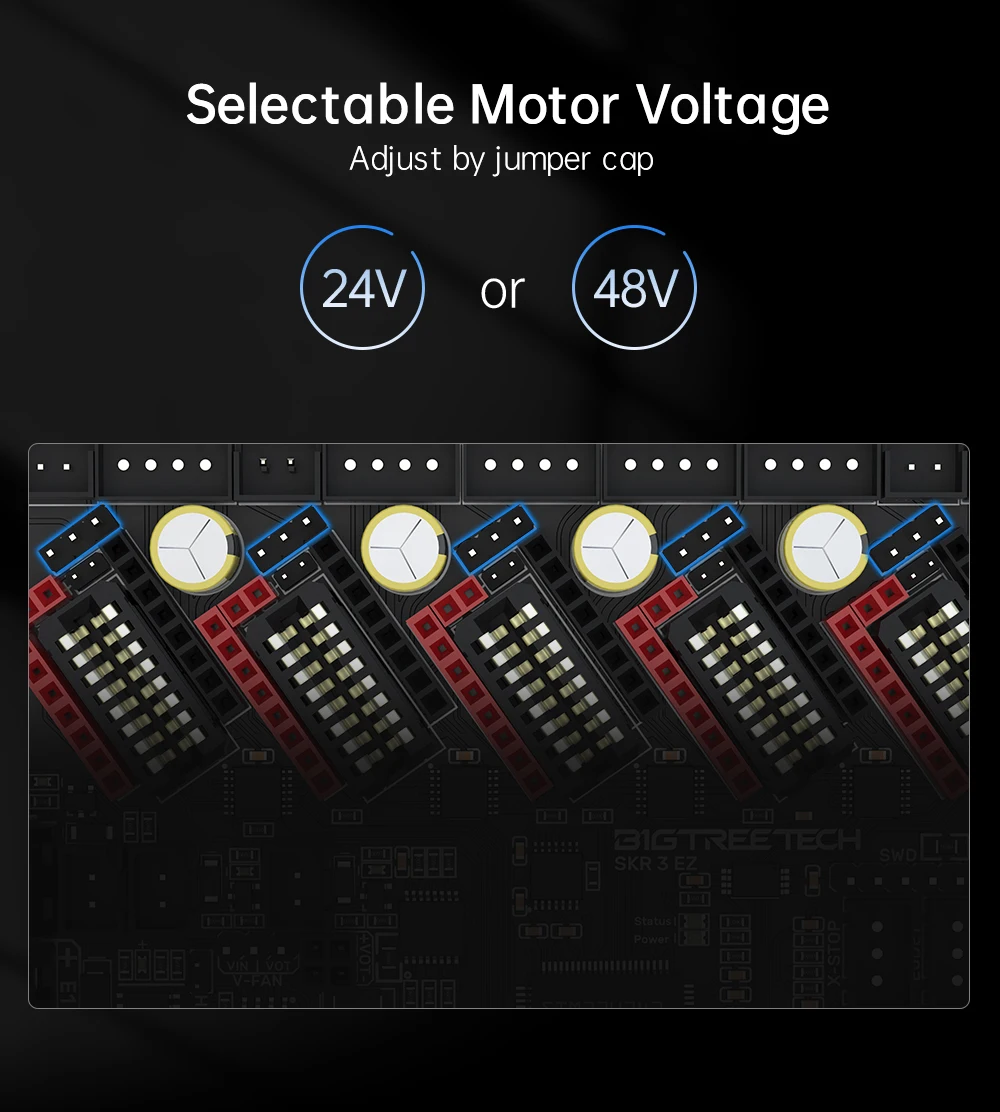

19. Каждый модуль привода двигателя может выбрать соответствующее напряжение двигателя через перемычку..

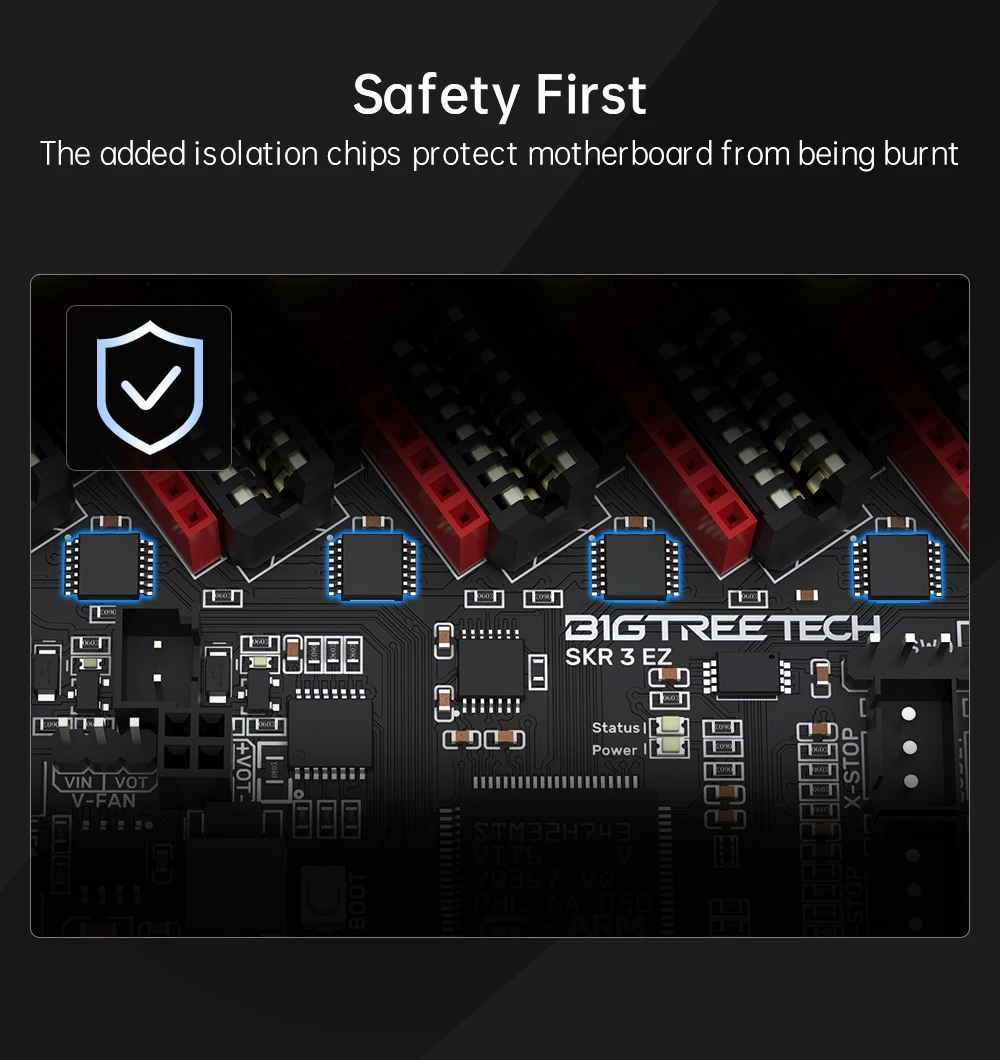

20. Блок питания двигателя поддерживает до 48 В, а для большего напряжения при использовании TMC5160 и EZ5160 используется изолирующая микросхема для защиты материнской платы от сгорания ввода-вывода..

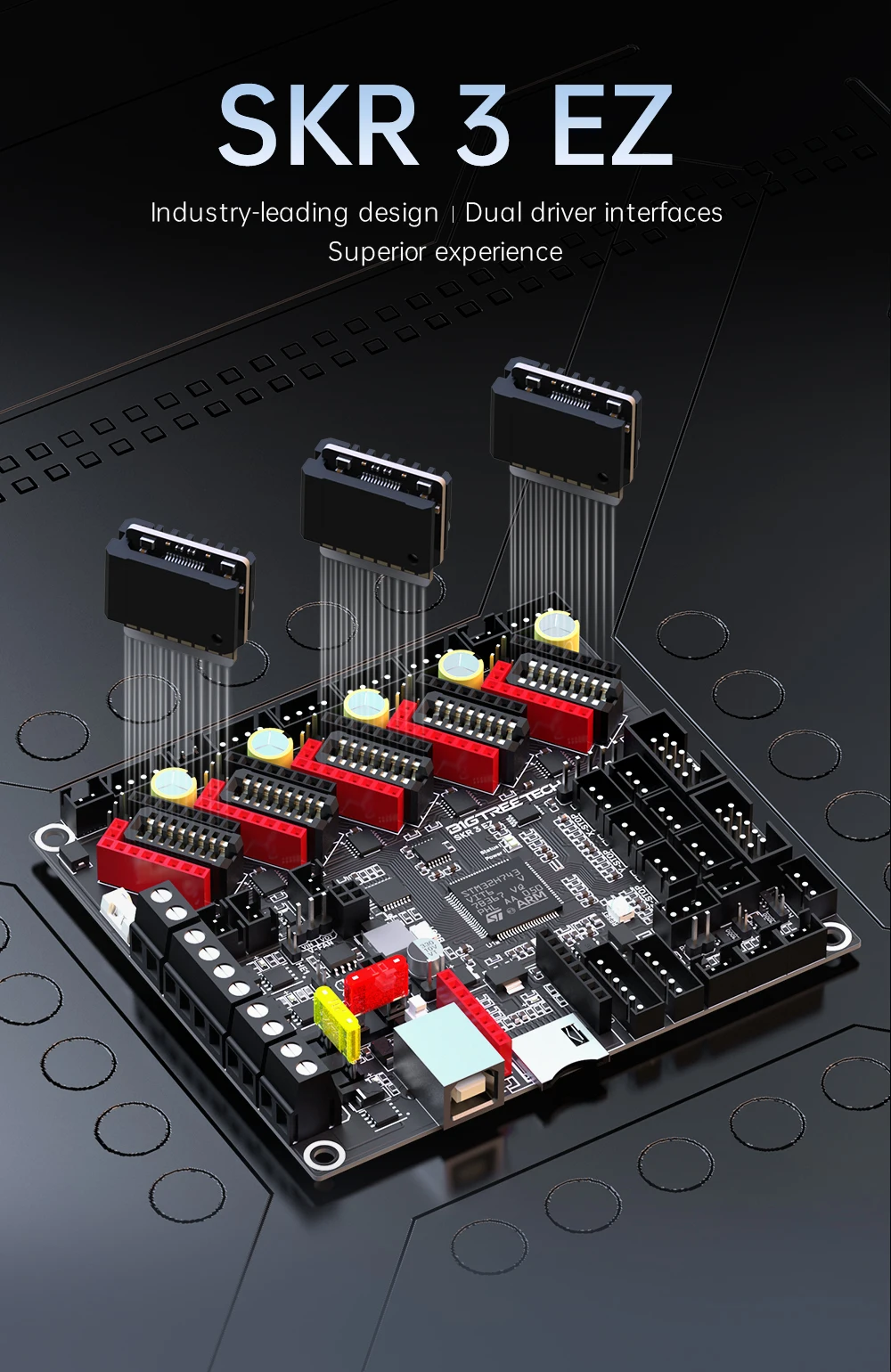

ЮКО 3 ЭЗ

Ведущий в отрасли дизайн/совместим с двумя драйверами/обеспечивает превосходный опыт
