Материнская плата для робота WCH MCS51 DIP20 TSSOP20

CH552Представляет собой Улучшенный микроконтроллер ядра E8051, совместимый с набором инструкций MCS51. 79% его инструкций представляют собой однобайтовые инструкции с одним циклом, а средняя скорость инструкций в 8-15 раз выше, чем у стандартного MCS51.

CH552Поддерживает системную частоту до 24 МГц, встроенную программу ROM 16K и 256 байт внутренней iRAM и 1K байт встроенной xRAM, xRAM поддерживает прямой доступ к памяти DMA.

CH552Имеет встроенное аналого-цифровое преобразование АЦП, определение емкости сенсорной клавиши, три группы таймера и захвата сигнала и ШИМ, двойной асинхронный последовательный порт, SPI, контроллер USB-устройства и полноскоростной трансивер и другие функциональные модули.

Ссылка Datalink/СкачатьГитуб

https://github.com/WeActStudio/WeActStudio.CH552CoreBoard.git

Подробная информация об упаковке

Основная плата CH552 * 1

2,54 мм 10-контактный заголовок * 2

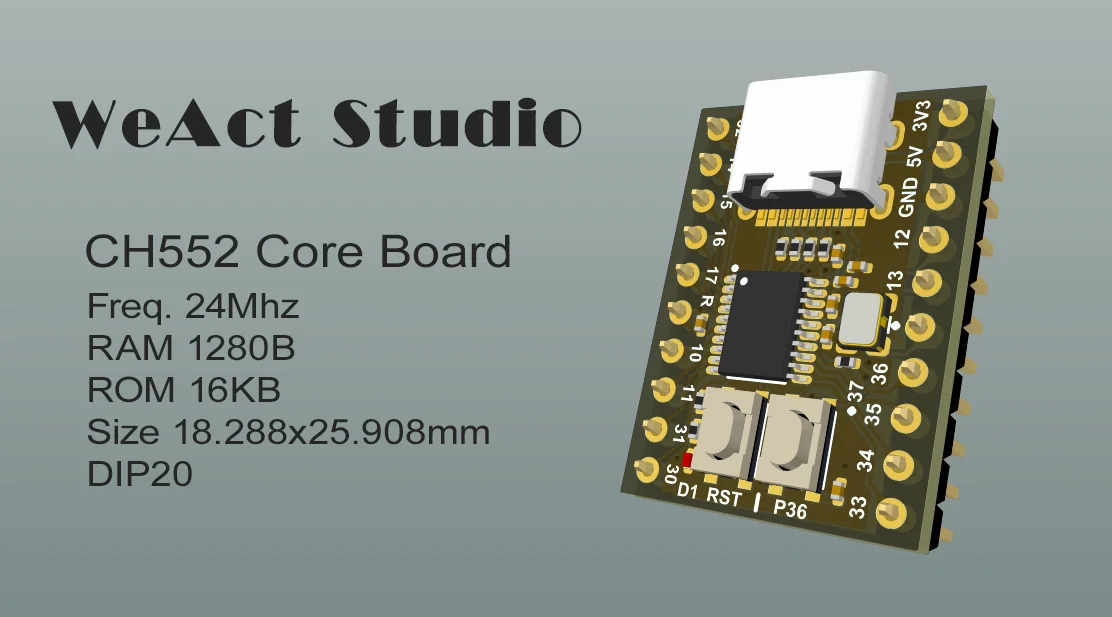

Основная плата CH552Дизайн в студии WeAct

Основная плата CH552 поддерживает три режима разработки

1.Keil предоставляет пример освещения, пример RTXTiny2.

2.Arduino предоставляет процедуры освещения и инструкции по настройке окружающей среды.

3.SDCC предоставляет пример освещения.

Больше примеров можно найти в ссылке 04-WCH _ EVT

CH552 основной программы платы горения скачать

1. Поддержка загрузки USB, без устройства записи

2. Поддерживает загрузку последовательного порта.

3. Пример Keil поддерживает удерживание клавиши P36, нажатие клавиши RST и отпускание клавиши P36 через 0,5 секунды, чтобы войти в режим записи.
