Материнская плата FYSETC Big Dipper Duet 3 Mini 5 + mini2 + Wifi, материнская плата Duet3 32 бит, материнская плата для Voron BLV 3D-принтера, станка с ЧПУ

FYSETC большая Медведица доска Duet 3 Mini 5 + Mini2 + Wi-Fi материнская плата Duet3 32bit материнская плата для Voron BLV 3D принтер станок с ЧПУ

Для дополнительной информации:https://github.com/FYSETC/FYSETC-BIG_DIPPER

Big Dipper-это комбинация дуэт 3 Mini5 + и Mini 2 +. Его основной элемент управления и распределение выводов полностью соответствуют Mini5 +, а прошивку Mini5 + можно использовать напрямую. В то же время блок питания и защита ввода-вывода были в определенной степени модернизированы, чтобы сделать его более безопасным. Переключение между версией WiFi и версией Ethernet может быть реализовано путем замены модуля. WiFi поддерживает внешнюю антенну.

Основываясь на хорошей экологии прошивки RRF и встроенной 7-осевой (7xtmc2209), плату можно легко настроить для различных моделей, таких как серия Voron, модели с несколькими осями Z, модели с двумя осями X и т. д.

Особенности:

1. Компактный Размер: 148,5x87 мм

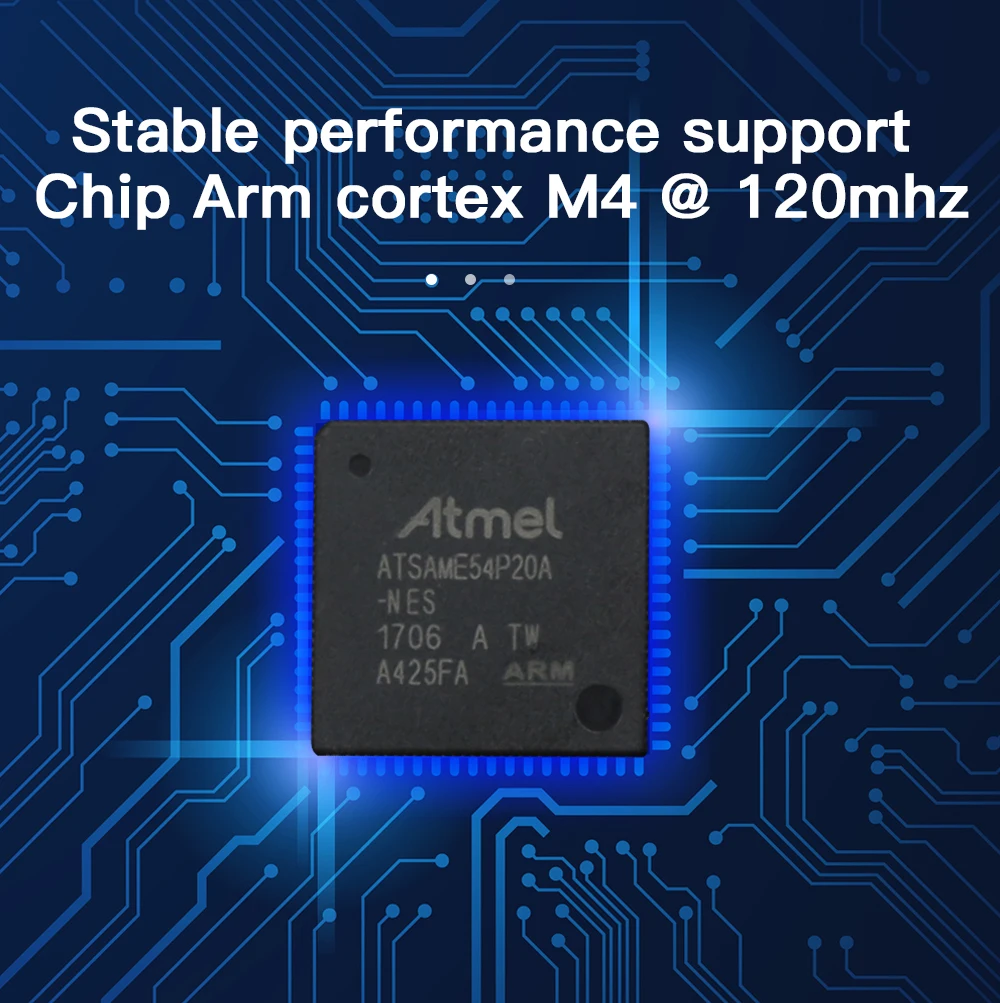

2. На базе SAME54P20(ARM Cortex M4 @ 120 МГц), полностью совместим с Duet3 Mini5 +

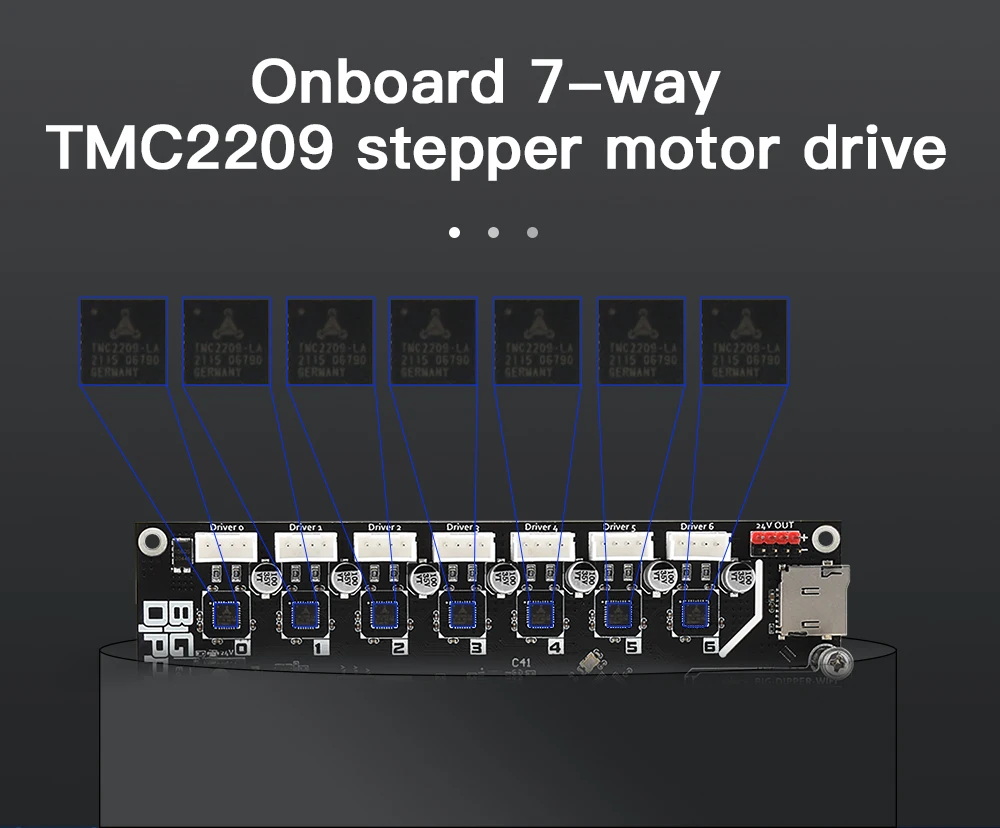

3. Встроенные 7 драйверов шагового двигателя TMC2209

4. Полная защита TVS ввода-вывода

5. Максимальный вход 28 В, 12 В при 2 А DC-DC (источник питания вентилятора 12 В), 5 В при 8 А DC-DC (источник питания для Raspberry Pi и системы), два 3.3V@0.6A LDO (источник питания для периферийных устройств MCU и 3,3 В соответственно)

6. Два автомобильных предохранителя для входа горячей кровати и основного входа питания

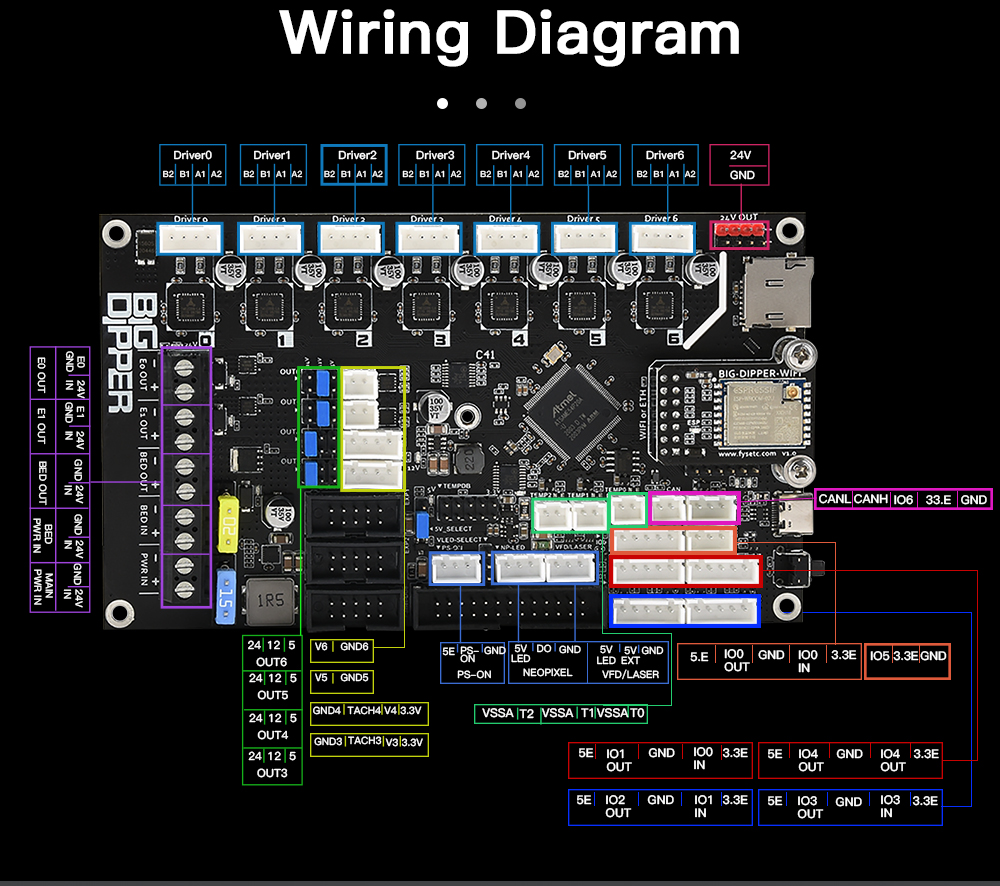

7. Используя разъем XH2.54, каждая функция интерфейса точно такая же, как у Mini5 +

8. 7 выходных МОП-транзисторов с ШИМ (1 для нагревателя, 2 для горячего конца, 4 для вентиляторов)

9. RepRap Discount Smart Controller совместимые розетки, EXP1 и EXP2 。 Поддержка монохромных дисплеев, таких как 2004 ,12864 。

10. UART1-Raspberry Pi-контактный разъем (включая блок питания 5 В при 5 А)

11. Встроенный слот для карт TF

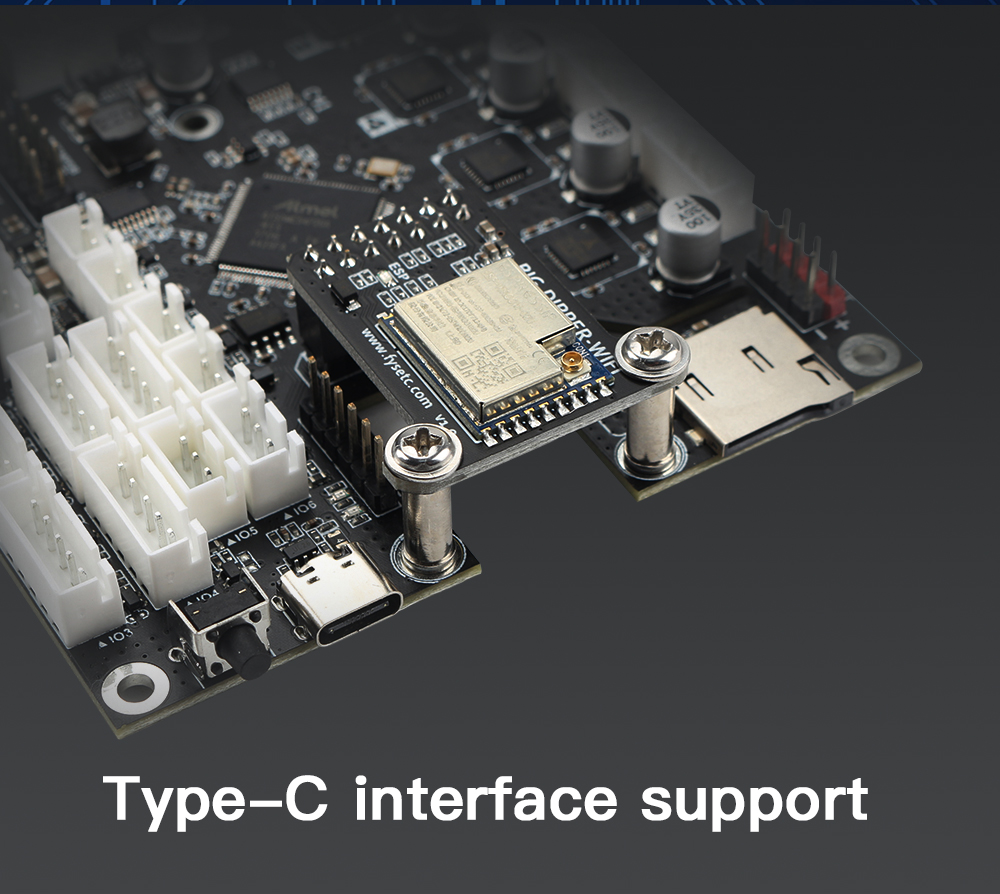

12. USB-разъем Type-C

13. 3 входа термистора/PT1000 и поддержка 2 входов PT100 или термопары через дополнительные дочерние платы.

14. Версии как Wi-Fi, так и Ethernet

15. CAN-шина, поддерживающая следующее поколение плат расширения Duet3D, интеллектуальных инструментов и пользовательских дополнений.

16. Настройте принтер и обновите прошивку через веб-интерфейс.

17. Поддерживаются все распространенные геометрии 3D-принтеров.

18. Поддержка широкого спектра Z-зондов, включая ИК-зонд DC42 и интеллектуальный эффект Duet3D для Дельта-принтеров.

Список пакетов:

1 шт. * Большая доска для медведя
