Микрокомпьютер с цифровым дисплеем, переключатель контроля температуры 12-220 В

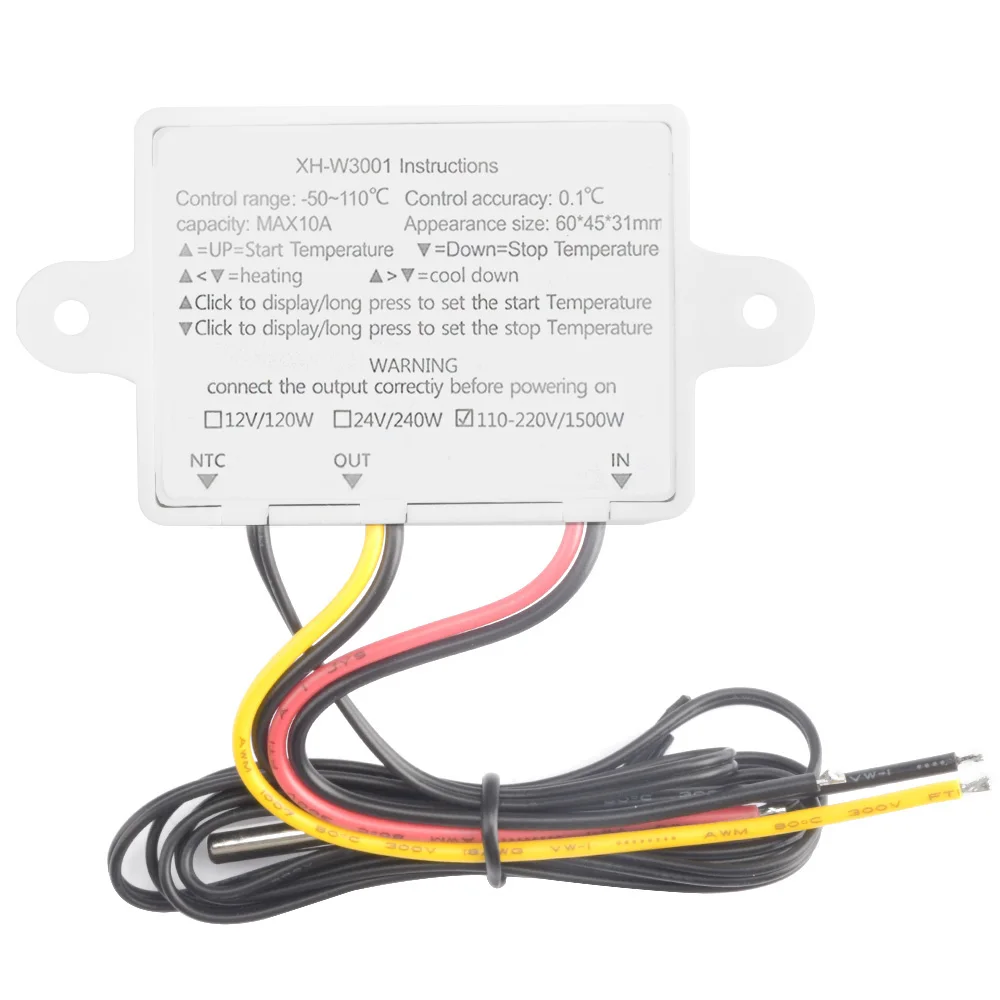

СВЕТОДИОДНЫЙ цифровой термостат W3001
Прежде всего, спасибо за покупку светодиодный цифрового температурного контроллера нашей компании W3001. Этот продукт является высокоточным температурным контроллером с точным контролем температуры.
0,1 °C также имеет ультра-широкий диапазон контроля температуры-50 °C-125 °C, с высокой яркостью светодиодный дисплей, его можно четко видеть независимо от дня или ночи.
Четкие показания дисплея. Он может использоваться обычно в различных областях контроля температуры.

Информация о продукте
Название продукта: светодиодный цифровой термостат W3001
Модель изделия: DM-W3001
Напряжение питания: DC12V
Точность контроля температуры: 0,1 ℃
Диапазон измерения температуры: -50 ℃-125 ℃
Диапазон контроля температуры: -50 ℃-125 ℃
Датчик температуры: NTC (10k0,5%) водонепроницаемый датчик, около 0,5 метров в длину
Режим управления: нагревание/охлаждение
Мощность нагрузки: DC12V-120W/AC220V-1500W
Тип выхода: прямой выход
Тип датчика: NTC
Размер внешнего вида: 60 мм * 45 мм * 31 мм (длина * ширина * высота)
Расстояние установки отверстия: 73 мм
Диафрагма установки: 4 мм
Материал корпуса: АБС-пластик

Инструкции:
Для установки температуры запуска:
Нажмите кнопку «вверх» один раз, чтобы установить температуру запуска, нажмите и удерживайте кнопку «вверх» около 3 секунд, мигает номер температуры при запуске,
Желаемое значение температуры можно установить клавишами вверх и вниз (Длительное нажатие в режиме настройки температуры для быстрого регулировки температуры
Потратьте)
Установка температуры остановки:
Нажмите кнопку вниз один раз, чтобы установить температуру остановки, нажмите и удерживайте кнопку около 3 секунд, номер температуры остановки будет мигать,
Желаемое значение температуры можно установить клавишами вверх и вниз (Длительное нажатие в режиме настройки температуры для быстрого регулировки температуры
Потратьте)
Как восстановить заводские настройки:
В чехол включения питания нажмите и удерживайте кнопки вверх и вниз одновременно, цифровая трубка отображает 888, а затем автоматически переходит к обнаружению
Температура, оба заводских сброса

Режим работы:
Запуск температуры <остановка температуры = режим нагрева
Запуск температуры> остановка температуры = режим охлаждения
Примечание:
1. Этот продукт питается от ac220в, будьте осторожны с электрическим током! Когда точка вывода нагрузки работает
Напряжение ac220в. Не прикасайтесь для изоляции
2. Светодиодный термостат с цифровым дисплеем не может быть установлен в местах с капающей водой и в пределах досягаемости детей.
Квадрат. Обратите внимание на безопасность электричества

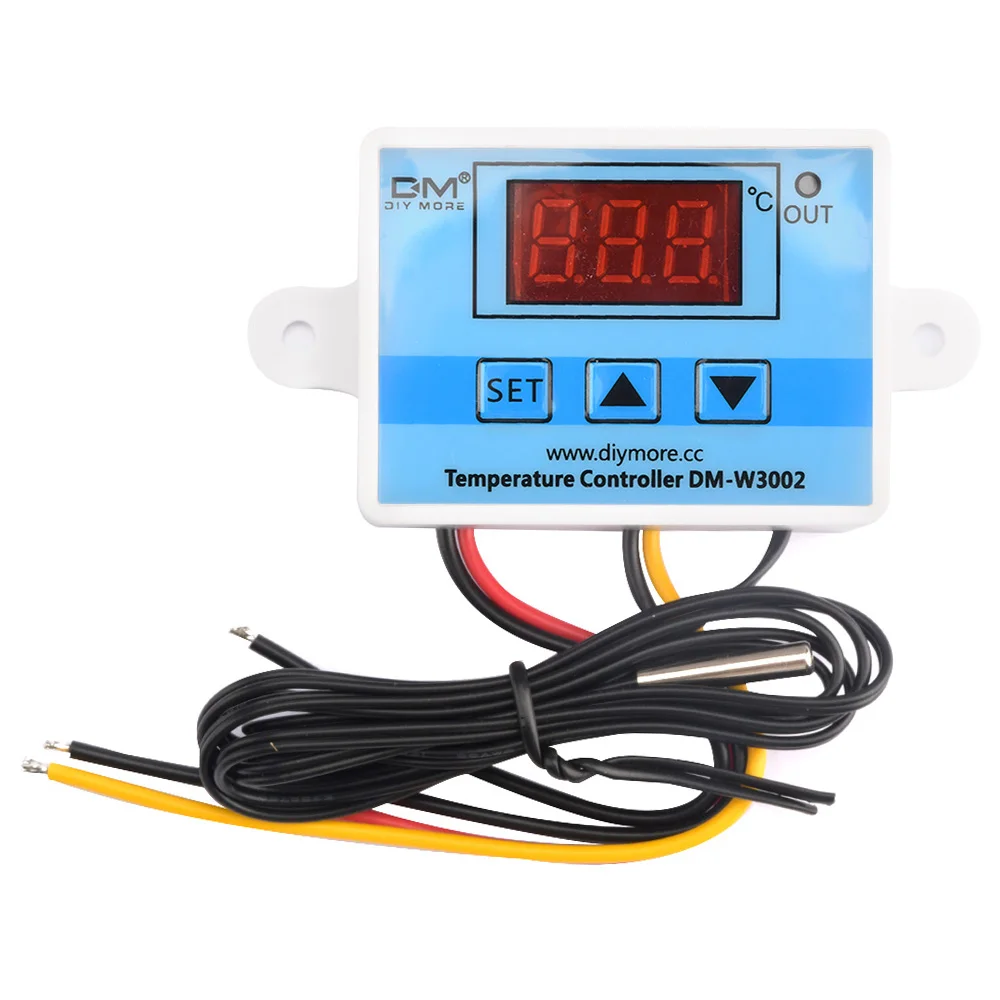

W3002 Микрокомпьютер регулятор температуры инструкция

Название продукта: контроллер температуры микрокомпьютера

Название продукта: W3002

Диапазон измерения:-50 ℃-100 ℃

Диапазон управления:-50-100 ℃

Точность измерения температуры: ± 0,2 ℃

Точность контроля температуры: ± 0,1 ℃

Измерительный вход ”NTC10K L = 1 м водонепроницаемый зонд

Входная мощность: 12/24/220 в

Выходная мощность: 120/240/1500 Вт

Тип выхода: прямой выход

Выходная мощность: макс. 10А

Установка диафрагмы: 73 мм (размер отверстия: 4 мм)

Внешние размеры: 60*45*31 мм

Схема проводки

Описание кода и функции

Настройка PO для запуска температуры

Нажмите кнопку настройки, Войдите во внутреннее меню. По умолчанию отображается «PO», затем нажмите кнопку настройки снова, установите температуру, нажмите кнопки вверх и вниз.

Установка P1 для остановки температуры

Нажмите кнопку настройки, Войдите во внутреннее меню, Цифровое Отображение «0», измените его на «PI», нажмите кнопки вверх и вниз, затем нажмите кнопку настройки снова. Остановите температуру, нажав кнопки вверх и вниз.

Настройка P2 для корректировки температуры

Нажмите кнопку настройки, Войдите во внутреннее меню, переключитесь на P2 нажатием кнопки вверх и вниз, откалибруйте температуру нажатием кнопки вверх и вниз снова. В настройках, если температура обнаружения выше 0,4 ℃, чем фактическая температура, температура калибровки должна быть-0,5 ℃, если температура обнаружения ниже 1 ℃, чем фактическая температура, температура калибровки должна быть 1 ℃, температура обнаружения + Температура калибровки = фактическая температура.

Набор P3 Задержка запуска

Нажмите кнопку настройки, Войдите во внутреннее меню, перейдя в P3 нажатием кнопки op и down. Затем снова нажмите кнопку настройки и установите время задержки (единица измерения: минута), нажав кнопку вверх и вниз. Функция задержки запуска используется для охлаждения компрессора. Необходимо установить значение при использовании в холодильной камере. Обычно он устанавливается на 3-6 минут в соответствии с задним размером компрессора. Если он не используется для компрессора или нет необходимости в этой функции времени задержки, просто пропустите этот товар.

Настройка режима нагрева

Основные точки настройки, температура запуска <температура остановки (производитель автоматически определяет режим нагрева)

Режим настройки: Нажмите кнопку настройки, Войдите во внутреннее меню, начальная температура, установив значение «PO», остановите температуру, установив значение «PI».

Использование Чехол:

Управляйте водонагревателем, остановите температуру при нагревании до 50 ℃. Перезагрузите нагрев при падении температуры до 40 ℃. Следующая инструкция,

Шаг 1: Убедитесь, что режим работы нагревается, температура запуска <температура остановки

Шаг 2: Нажмите кнопку настройки, Войдите во внутреннее меню. Выберите «PO» и нажмите кнопку настройки, чтобы установить значение «PO» до 40 ℃.

Шаг 3: Нажмите кнопку настройки, Войдите во внутреннее меню, выберите «PI» и нажмите кнопку настройки, чтобы установить значение «P1» до 50 ℃.

Настройка режима охлаждения

Главная точка настройки: температура запуска> Температура остановки (производитель автоматически определяет режим охлаждения)

Режим настройки: Нажмите кнопку настройки, Войдите во внутреннее меню. Запуск температуры путем установки значения «PO», остановки температуры путем настройки значения «PI».

Использование Чехол:

Управляйте корпусом радиатора, прекратите работу при рассеивании тепла 26 ℃. Пусковой радиатор, когда температура вернется на 30 ℃. Следующая инструкция,

Шаг 1: Убедитесь, что режим работы охлаждается, температура запуска> Температура остановки

Шаг 2: Нажмите кнопку настройки, Войдите во внутреннее меню, выберите «PO» и нажмите кнопку настройки, чтобы установить значение «PO» при 30 ℃

Шаг 3: Нажмите кнопку настройки, Войдите во внутреннее меню, чтобы установить значение «Pi» при 26 ℃

Общая ошибка:

Если пользователь случайно установит значение температуры вверх дном, входной светильник будет немного ярче и нагрузка не будет работать, если в этой ситуации. Пожалуйста, проверьте, были ли установлены значения температуры вверх дном.

Заводское решение.

В случае электричества, нажмите кнопку вверх и вниз три секунды, когда цифровая трубка показывает «888», она автоматически перейдет в определение температуры. И восстановлен до заводской установки.

Цифровой трубчатый дисплей «HHH»:

Если он отображает «LLL» при использовании. Это означает сбой датчика и необходимость ремонта или замены.

Цифровой трубчатый дисплей «HHH»

Если он показывает «HHH», это означает, что температура выше, чем диапазон обнаружения и нужно изменить рабочую среду.
