Многофункциональная плата Atmega328P, стартовый комплект с MP3 DS1307 RTC, Температурный датчик, 4-значный модуль дисплея для Arduino

Описание

Если вы хотите разместить оптовый заказ, если на складе недостаточно, свяжитесь с нами.

ПРИМЕЧАНИЕ 1. Из-за ограничений на доставку мы не поставляем батарею CR1220 в модуль DS1307 RTC и ту же батарею в ИК-пульт.

ПРИМЕЧАНИЕ 2:Вы можете зайти на наш Google Drive посмотреть видеоуроки и скачать документы:

Гугл Диск: https://drive.google.com/drive/folders/0B6uNNXJ2z4CxWjcybmpFOUprRWc?usp=sharing

ПРИМЕЧАНИЕ 3: потому что комплект несет Магнитный, Его можно отправить толькоСтандартная доставка AliExpress или DHL / UPS/FedExЕсли вы выбрали другой способ доставки, посылку может потребоваться отправить стандартной доставкой AliExpress или DHL / UPS/FedEx, Пожалуйста, знайте.

Это богатый комплект многофункциональной платы, совместимый с Arduino.

OPEN-SMART Board-это плата для разработки ATMEGA328P с богатыми периферийными устройствами.

Периферийные устройства включают 4-значный дисплей, часы DS1307, датчик температуры LM75, инфракрасный приемник, последовательный MP3-плеер, датчик угла поворота, 4-канальный сенсорный датчик.

Аппаратные ресурсы очень богаты, не нуждаются в проводах DuPont, а использование очень простое. Он очень подходит для учащихся.

В комплект входит TF-карта, динамик, инфракрасный пульт дистанционного управления, а также необходимые аксессуары для MP3,DS1307, инфракрасного приемника.

4-значный дисплей: 4-значная трубка (0,36 дюйма), которая может отображать точку часов, ему нужны контакты D10/D11 для управления и отображения целого числа, часов, секундомера, счета и т. Д.

Часы DS1307: на основе высокоточного модуля часов реального времени DS1307, интерфейса I2C, адрес 0x68.

Датчик температуры LM75: датчик температуры интерфейса I2C, не только может измерять температуру, но также может устанавливать температуру защиты от температуры, адрес 0x48.

Инфракрасный приемник: Используйте контакт D2, он может принимать модулированный инфракрасный сигнал 38 кГц, который отправляется модулем ИК-передатчика, и демодулировать его на логический уровень, И он может завершить инфракрасный пульт дистанционного управления с помощью программы кодека.

Последовательный MP3: модуль музыкального проигрывателя MP3 основан на высококачественном музыкальном чипе MP3, используйте контакты D7 / D8 в качестве программного последовательного порта, вы можете отправлять команды для переключения песен, измените громкость и режим воспроизведения и другие операции.

Датчик угла поворота: датчик угла ручки потенциометра с регулируемой регулировкой 10 кОм, используйте контакт A0, может использоваться для регулировки громкости MP3, регулировки яркости 4-значного дисплея.

4-канальный сенсорный датчик: емкостный сенсорный переключатель, только когда вы касаетесь соответствующей позиции пальцами, соответствующий контакт модуля (D3 / D4 / D5 / D6) будет выводить высокий уровень, В противном случае он выдает низкий уровень.

Особенности:

-Используйте загрузчик платы, совместимый с Arduino.

-Программа, экраны расширения и IDE совместимы.

-Используйте USB-разъем типа B с креплением через отверстие, соответствующий плате R3, прочности и длительного срока службы.

-Вы можете записать программу с помощью кабеля типа A на штекер типа B.

-Встроенный Самовосстанавливающийся Предохранитель 500 мА для одновременной защиты источника питания от порта USB и разъема постоянного тока.

-Чип драйвера интерфейса USB: CH340G, совместим с Win7, Win8, Linux, MAC OS.

-Микроконтроллер: Atmel ATmega328P

-Рабочее напряжение: 5 В

-Логическое напряжение ввода-вывода: 5 В

-Рабочий ток: 500 мА (макс.)

-Цифровые контакты ввода/вывода: 14 (из которых 6 обеспечивают выход ШИМ)

-Флэш-Память: 32 КБ, из которых 2 КБ используются загрузчиком

-SRAM: 2 КБ

-EEPROM: 1 КБ

-Тактовая частота: 16 МГц

-Встроенный DIP-переключатель, вы можете отключить соединение между периферийным модулем на плате и Atmega328P.

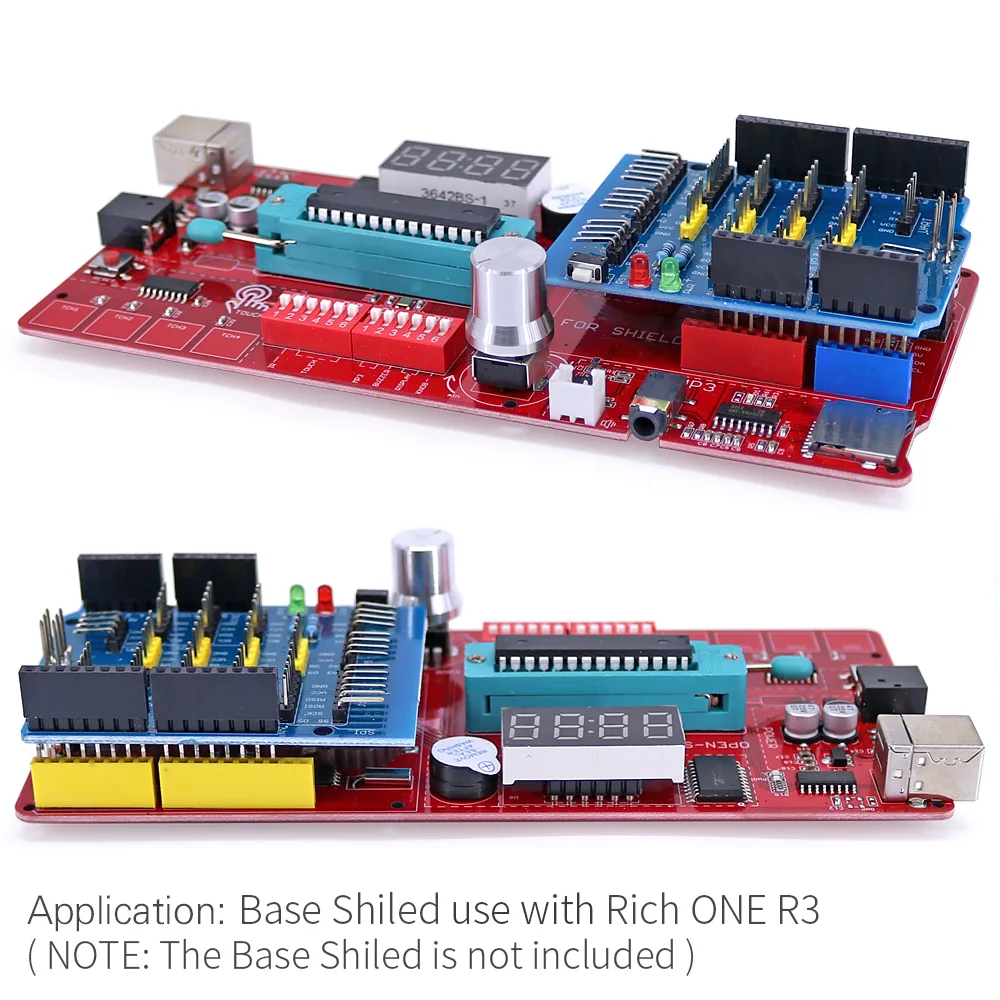

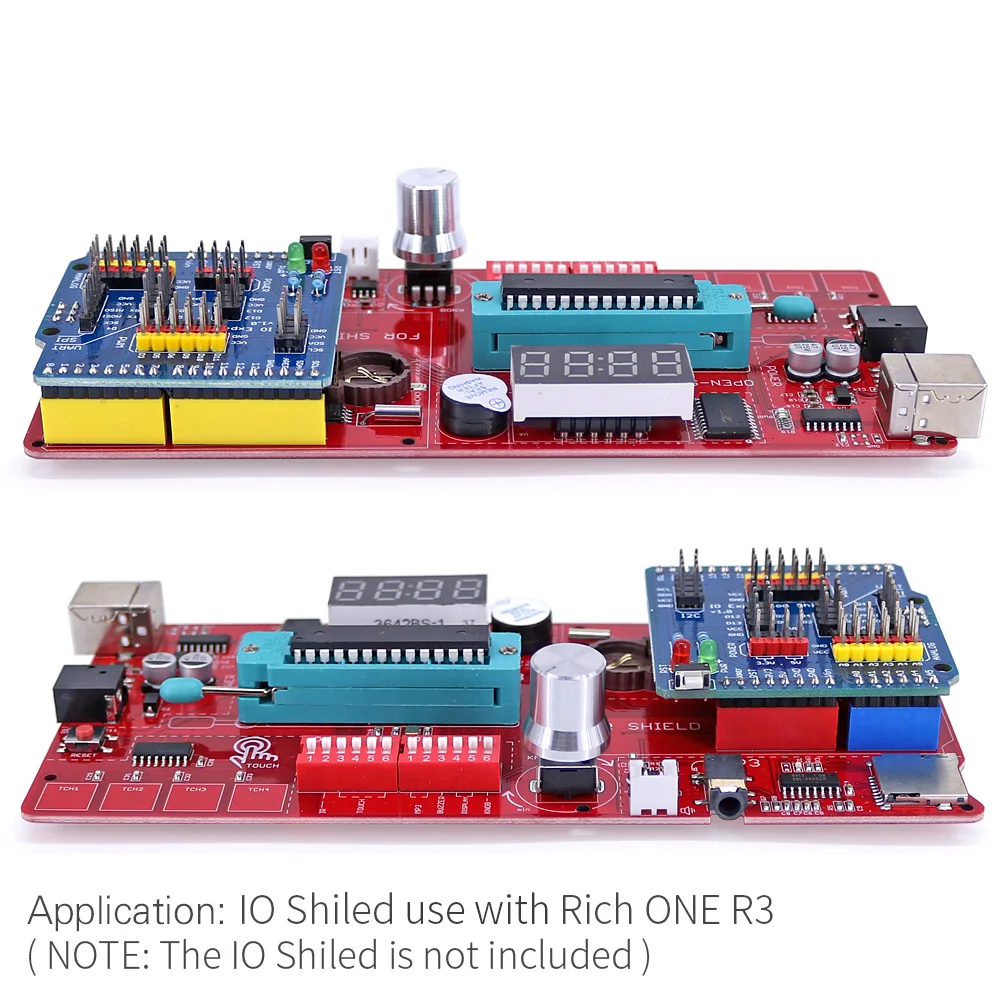

-Интерфейс бортового экрана, можно подключить совместимый экран расширения.

Фото

Список деталей (схемы и программа могут быть отправлены, пожалуйста, свяжитесь с нами)

1 х плата (без батареи CR1220)

1 х USB-кабель (50 см)

1 х TF-карта (256 МБ)

1 х динамики (1 Вт или 0,5 Вт)

1 х инфракрасный пульт дистанционного управления (без батареи CR1220)
