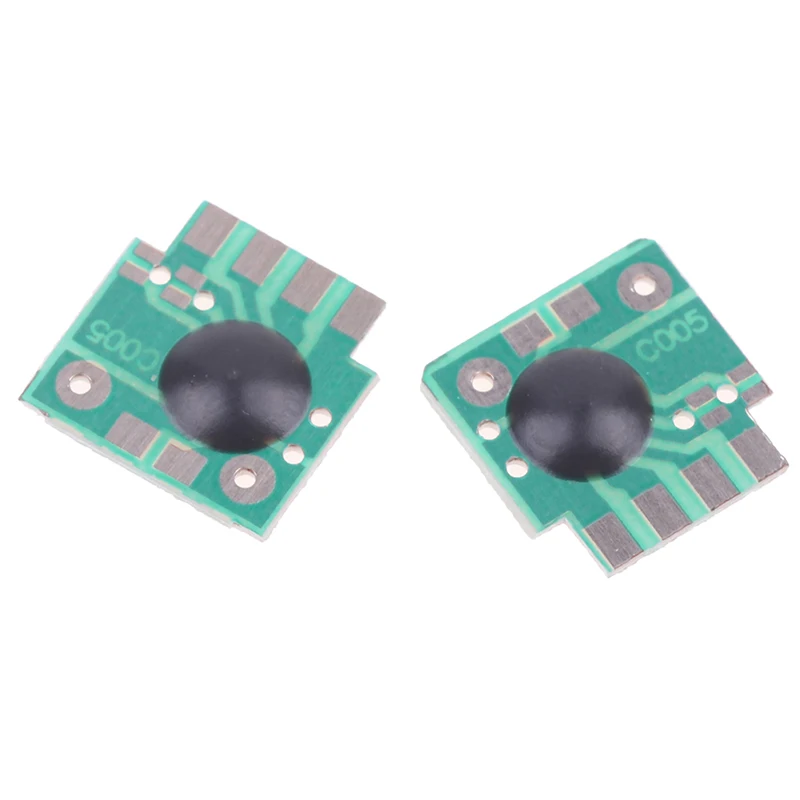

Многофункциональный синхронизирующий модуль с таймером IC

Спецификация:

Форма около 12 мм * 12 мм, рабочее напряжение 2в-5в,

Время может быть установлено как минимум до 2 секунд 1000 часов, как указано ниже описание

Функции и дизайн

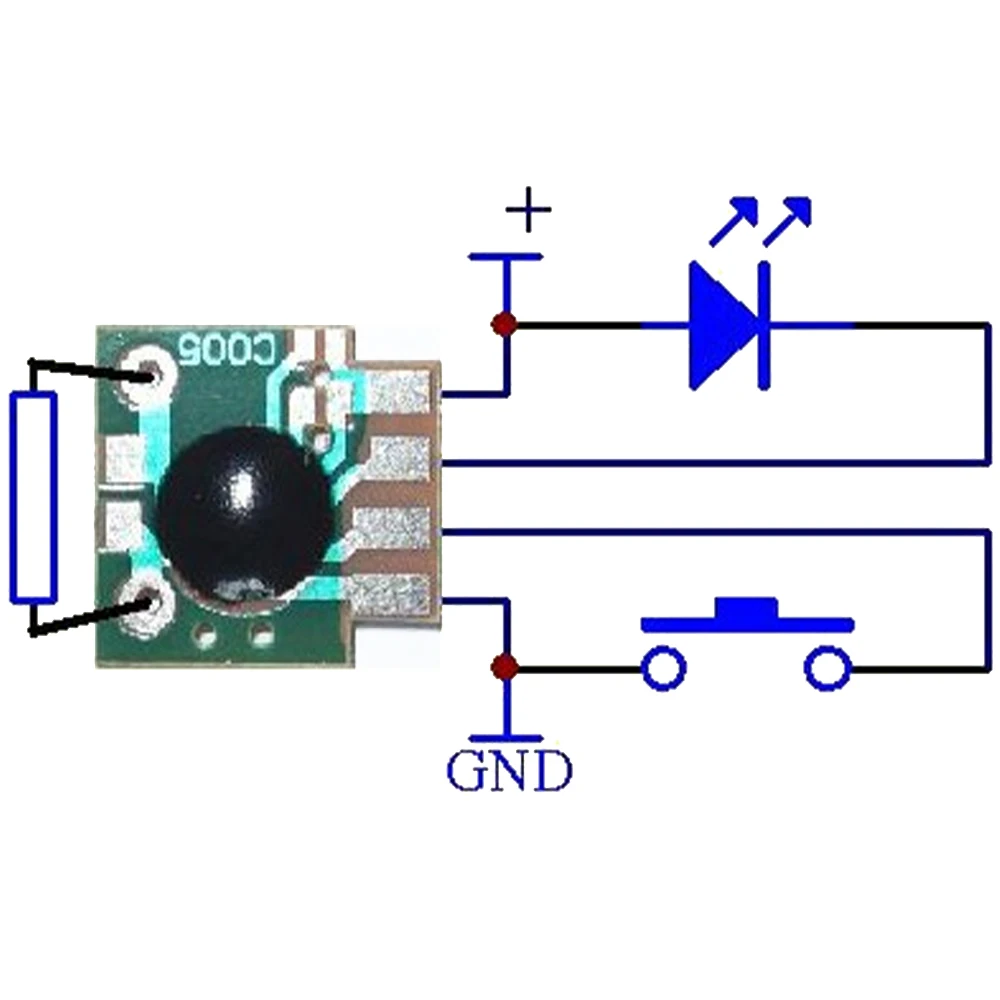

1. Цепь в соответствии с претензией подключена и установите хорошее сопротивление времени и напряжение питания;

2. До того, как мощность не триггера будет высокой;

3. Триггер терминал "падение" триггер эффективен немедленно

После того, как выходной терминал пускового механизма загорится одновременно, запускайте цепь таймера;

4. Установите время таймера для восстановления после того, как выходной терминал высок, подождите, пока следующий триггер "falling";

5. Чип не повторяется, что означает, что

Продолжить пуск в период после того, как чип триггера выдает низко, если триггер недействителен;

6. Конец триггера "падающий" относится к мгновенному изменению от высокого уровня до низкого уровня;

7. Общее относится к высокому напряжению VCC, низкое означает 0-0,3 В или GND,

При условии, что они отвечают требованиям уровня;

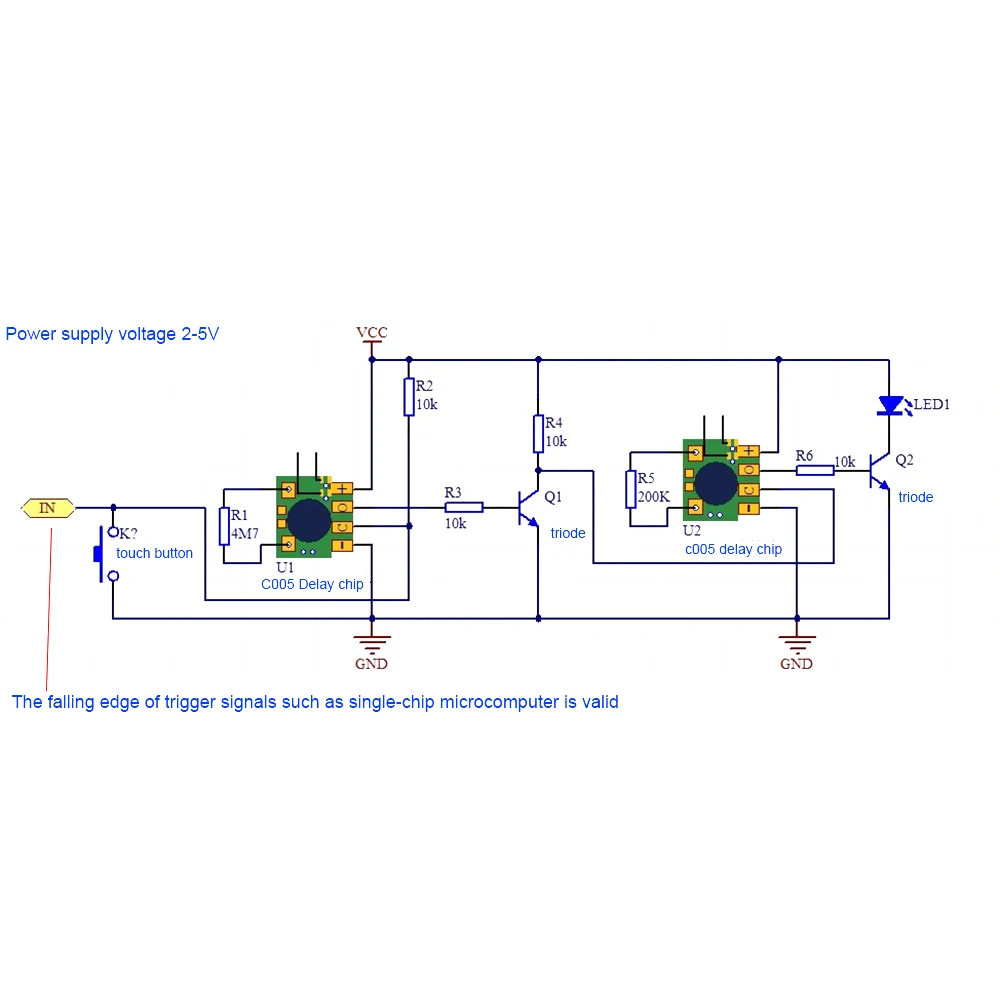

8. Пусковой терминал может быть подключен к сенсорному переключателю или микроконтроллеру IO порт или

Другие цифровые схемы имеют "падение" может эффективно запускать;

9. Триггер может быть спроектирован для питания, только для запуска короткого замыкания на землю, питание срабатывает,

Время восстановления после выхода на высокий уровень, ожидание следующего

Спусковой механизм с падающими краями.

Особенности чипа:

1. Использование низкомощной технологии CMOS, без свинца и экологически чистой.

2. Прямое нажатие может выводить низкую светодиодный

(Пожалуйста, добавьте ограничительный резистор тока), Выходная высота может нажимать транзистор (пожалуйста, добавьте ограничительный резистор тока).

3. Доступные время регулировки сопротивления, есть 8 * N (N = 0.1.2.3) раз выбор времени,

Время можно отрегулировать от 2s-1000h.

4. Опциональный триггер времени и запуск прерывания заземления электрического таймера.

5. Выход в режиме ожидания высокий, триггер падающих кромок, выход пост-триггера низкий, после задержки восстановления высокий.

Посылка в комплекте:

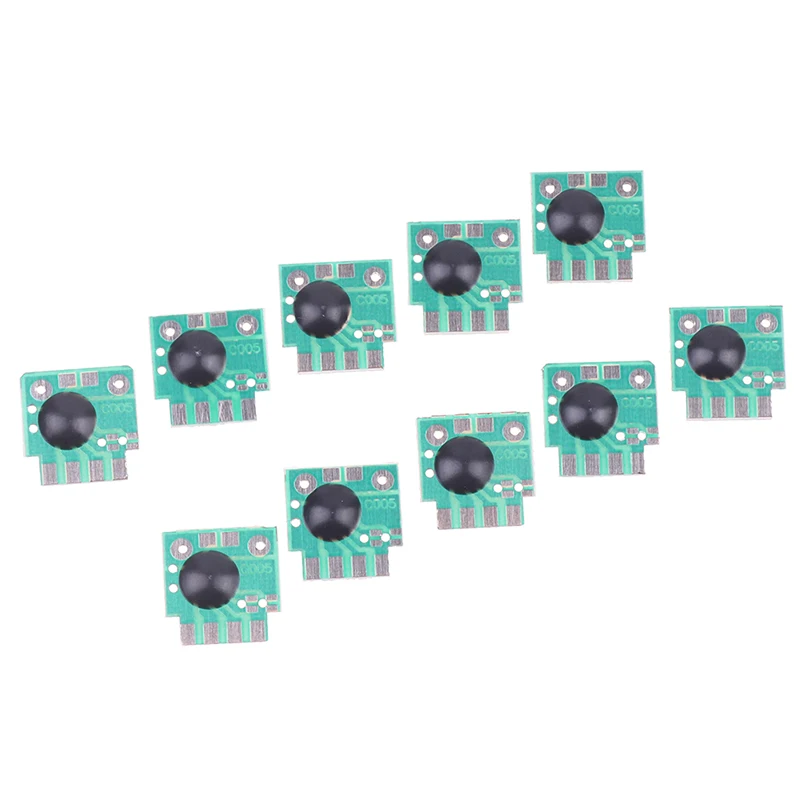

10 * Многофункциональный Задержка запуска чип синхронизации Mudule таймер IC синхронизации 2s - 1000h
