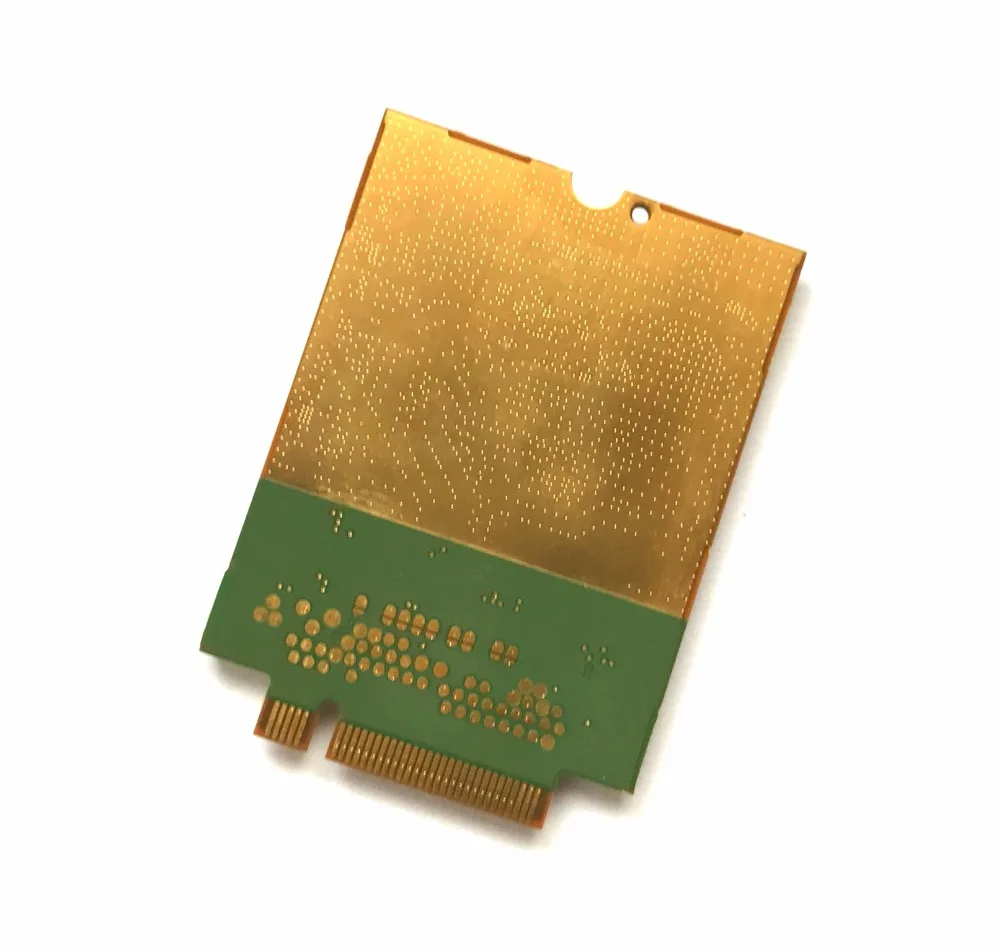

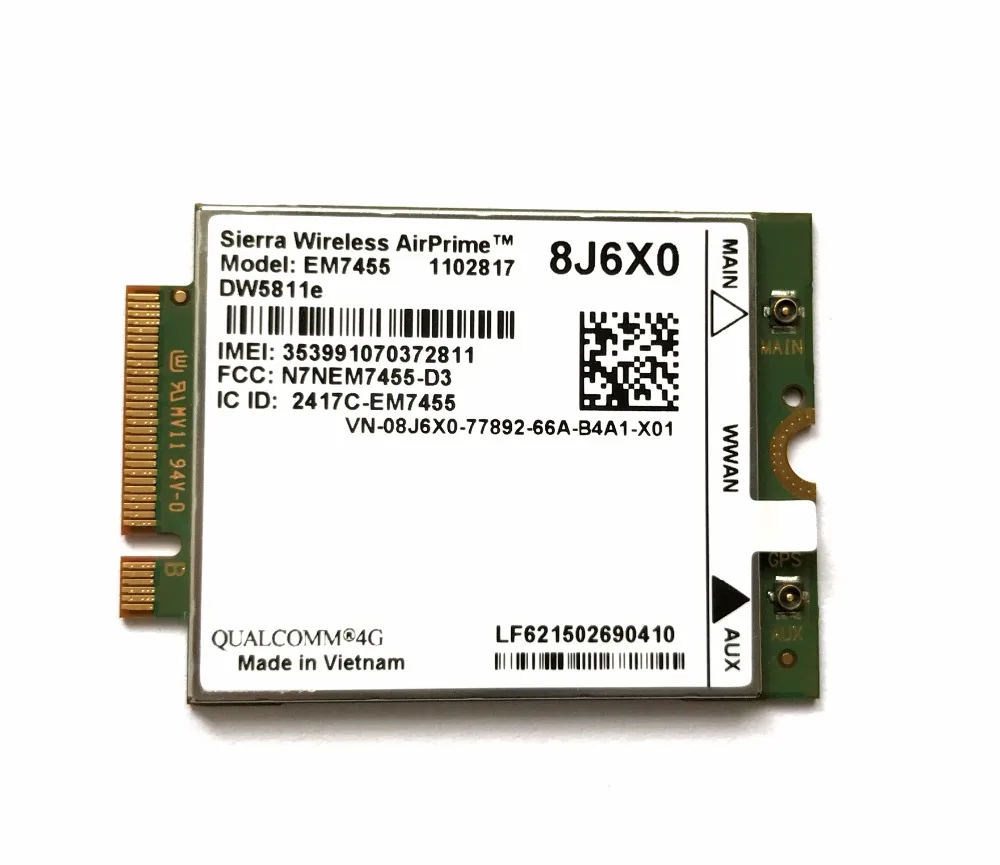

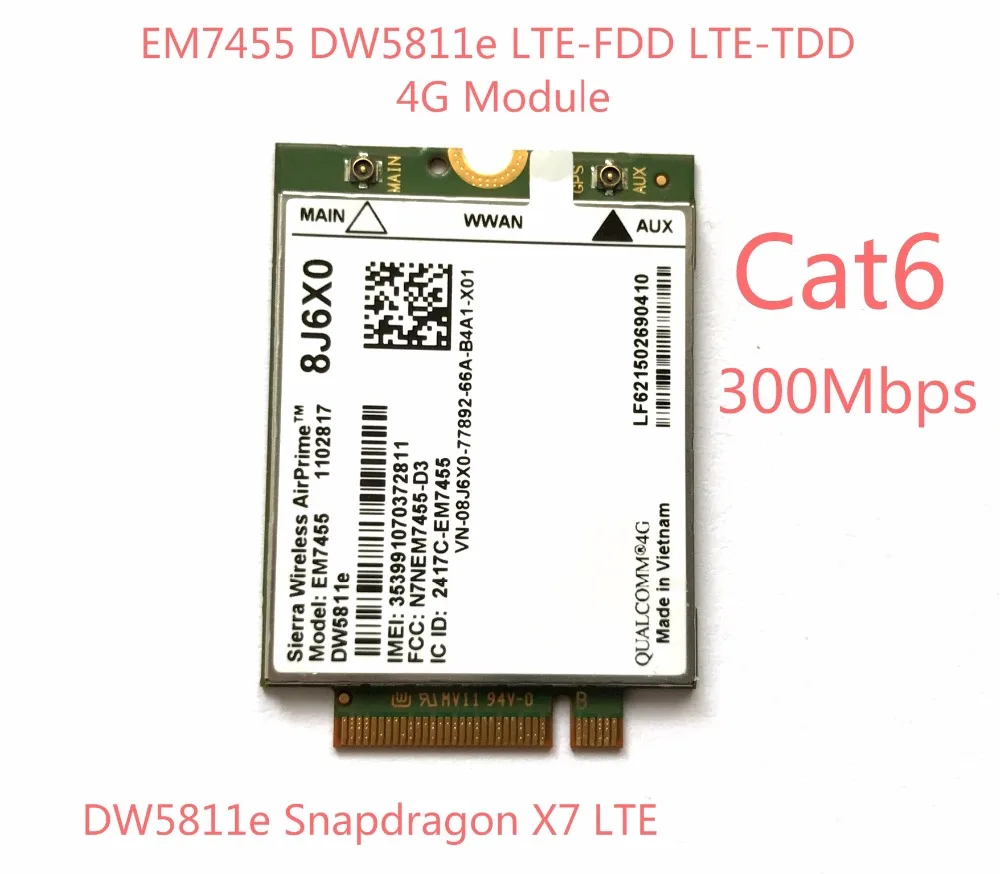

Модуль 4G EM7455 DW5811E PN 8J6X0 FDD/TD LTE CAT6 для E7270, E7470, E7370, E5570, E5470, E5470, E5470

EM7455-это модуль 4G-LTE категории 6 (FDD и TDD) со скоростью передачи данных по нисходной линии связи до 300 Мбит/с, в основном для Европы, Северной и Южной Америки. Поддержка агрегирования несущих (CA) и MIMO. Обратитесь к 3G-HSPA + DC с разнесением Rx. ГНСС-приемник интегрирован. Поддерживаемые Диапазоны частот: 4G B1-B5, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41 ; 3G B1-B5, B8. Форм-фактор M.2, 42x30 мм. Встроенные модули серии AirPrime® EM74, разработанные для высокоскоростных промышленных M2M и мобильных вычислительных решений, обеспечивают высокоскоростное подключение в сетях LTE и HSPA +. Основанные на стандарте M.2 с хост-интерфейсом USB, модули серии EM предлагают легкий путь обновления до новых сетевых технологий и глобального доступа к высокоскоростным сетям. Форм-фактор M.2 также известен как NGFF (форм-фактор нового поколения).

Особенности

Регион: в первую очередь для Европы, Северной Америки, Южной Америки

• Воздушный интерфейс: 4G-LTE Cat 6 (FDD и TDD) с CA (агрегация несущих) и MIMO, 3G-HSPA + DC с Rx Diversity, GNSS

• Полосы 4G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 (800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500/TDD)

• Полосы 3G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)

• Пиковая скорость передачи данных: DL 300 Мбит/с, UL 50 Мбит/с

• GNSS (GPS, Глонасс, Beidou, Galileo *): Qualcomm

• Форм-фактор: модуль M.2, 42x30x2,3 мм

• Напряжение питания: Номинальное 3,3 В

• Рабочая температура: от-40 ° C до + 85 ° C

Управление, программное обеспечение и функции

• Варианты управления: AT-команды, QMI SDK, MBIM

• Для оптимального управления рекомендуется QMI SDK.

• Драйверы: Android, Linux, Windows

• Переключение сетей в любое время с помощью до трех различных сертифицированных вариантов прошивки на борту.

Коннекторы

• Системный Разъем: 75/67 позиции M.2

• Антенный радиочастотный разъем: 3x IPEX MHF4 (Main RF, Aux RF, GPS со смещением постоянного тока)

Интерфейсы

• 1x USB 3,0 и USB 2,0 High Speed

• 1x хост пробуждения

• 1x отключение беспроводной связи (основной RF)

• 1x отключение беспроводной связи (GNSS)

• 1x СБРОС системы

• 1x включение/выключение питания

• 4x антенное управление (смешанное с GPIO 1-3)

• 3x беспроводной COEX

• 1x динамический контроль мощности, DPR

• 3x Конфиг

• 1x светодиодный выход драйвера

• 2x SIM-интерфейса: 1,8/3 В

• 1x цифровое аудио

Аудио

• Необязательно



• Цифровое аудио: PCM/I2S

• 4G: VoLTE

• 3G: Откат с переключением цепей (голос CSFB)
