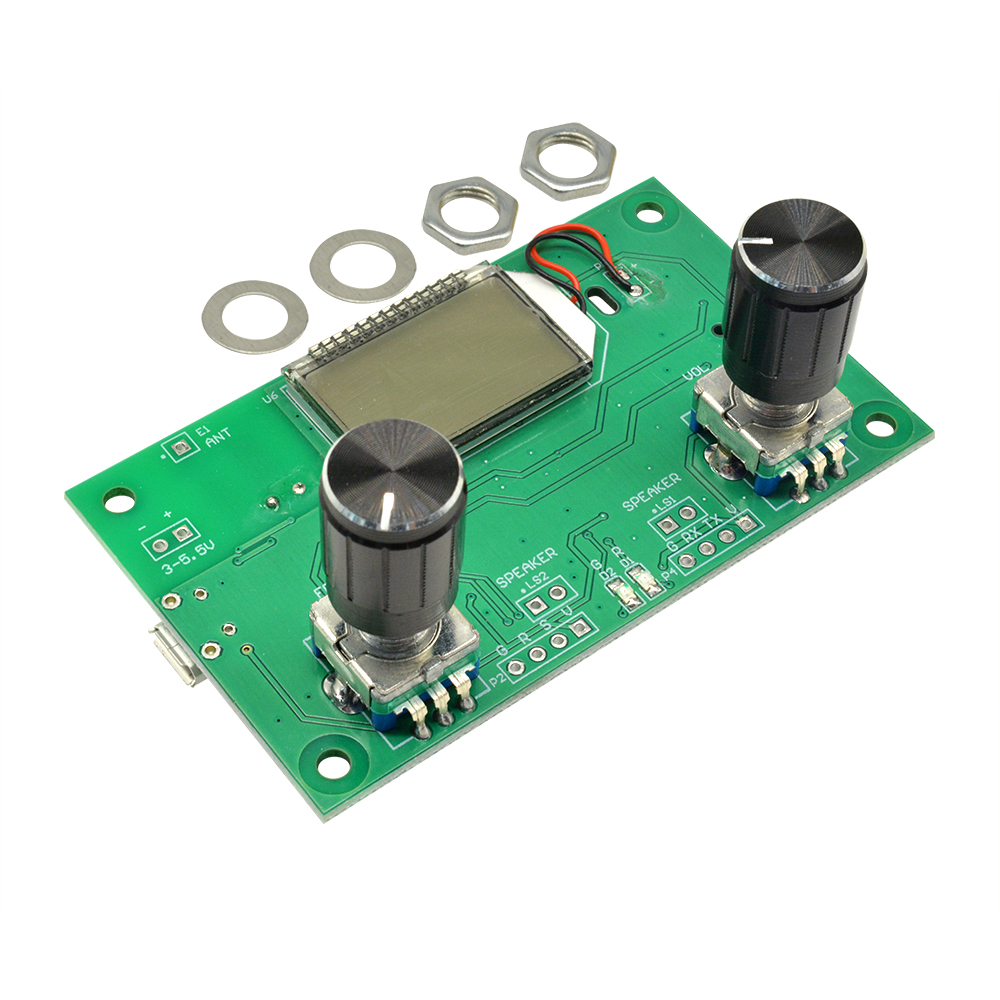

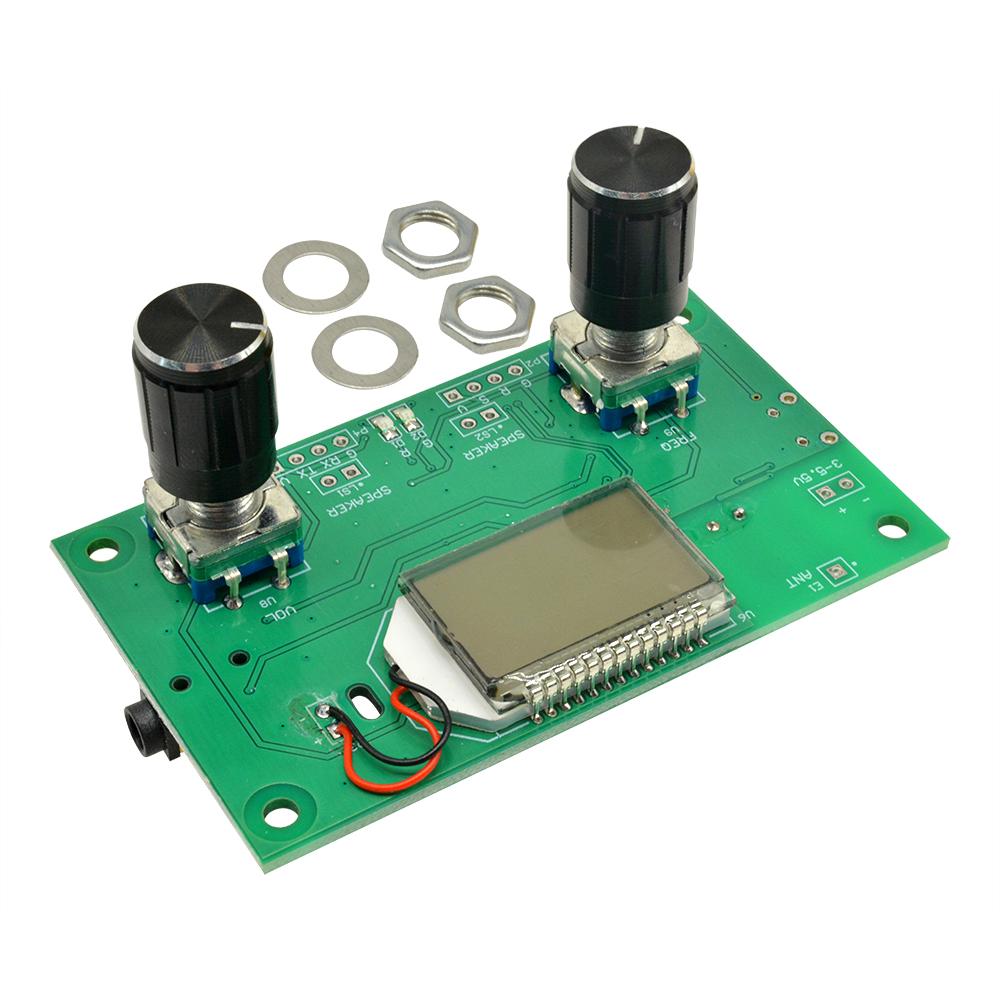

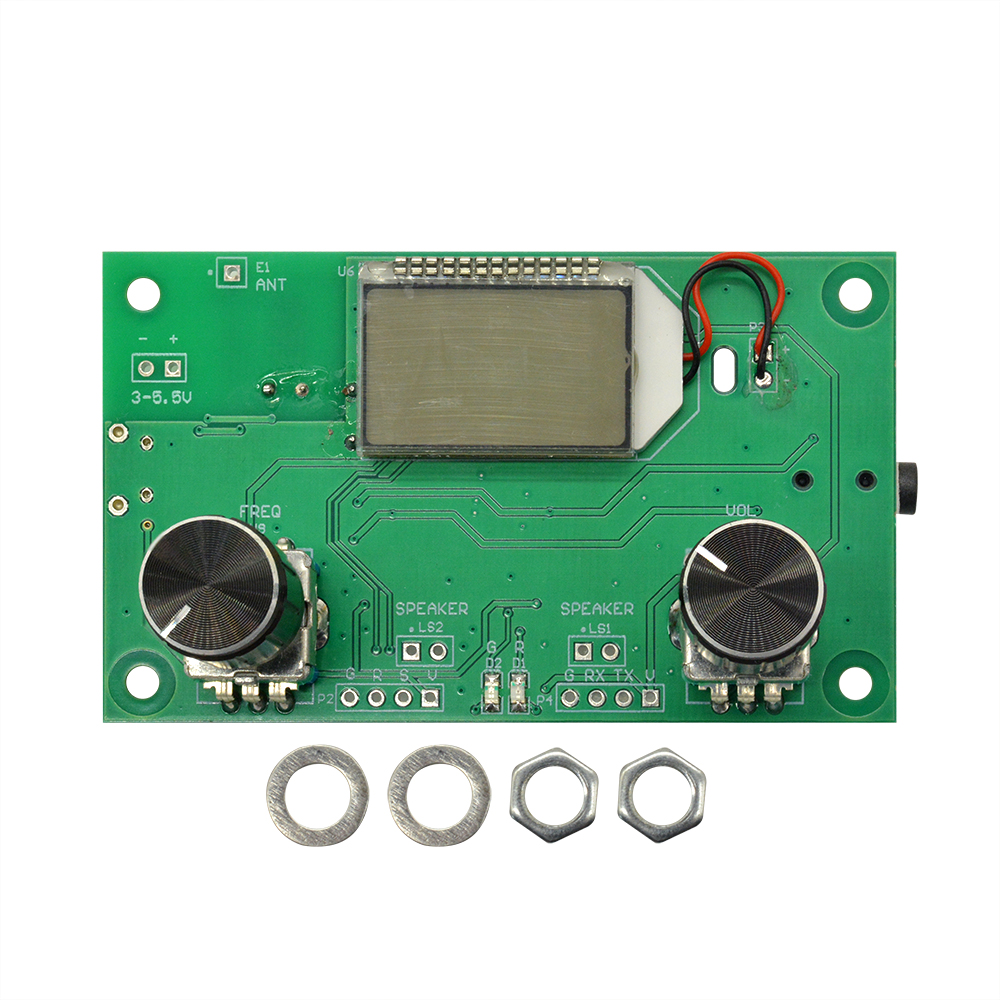

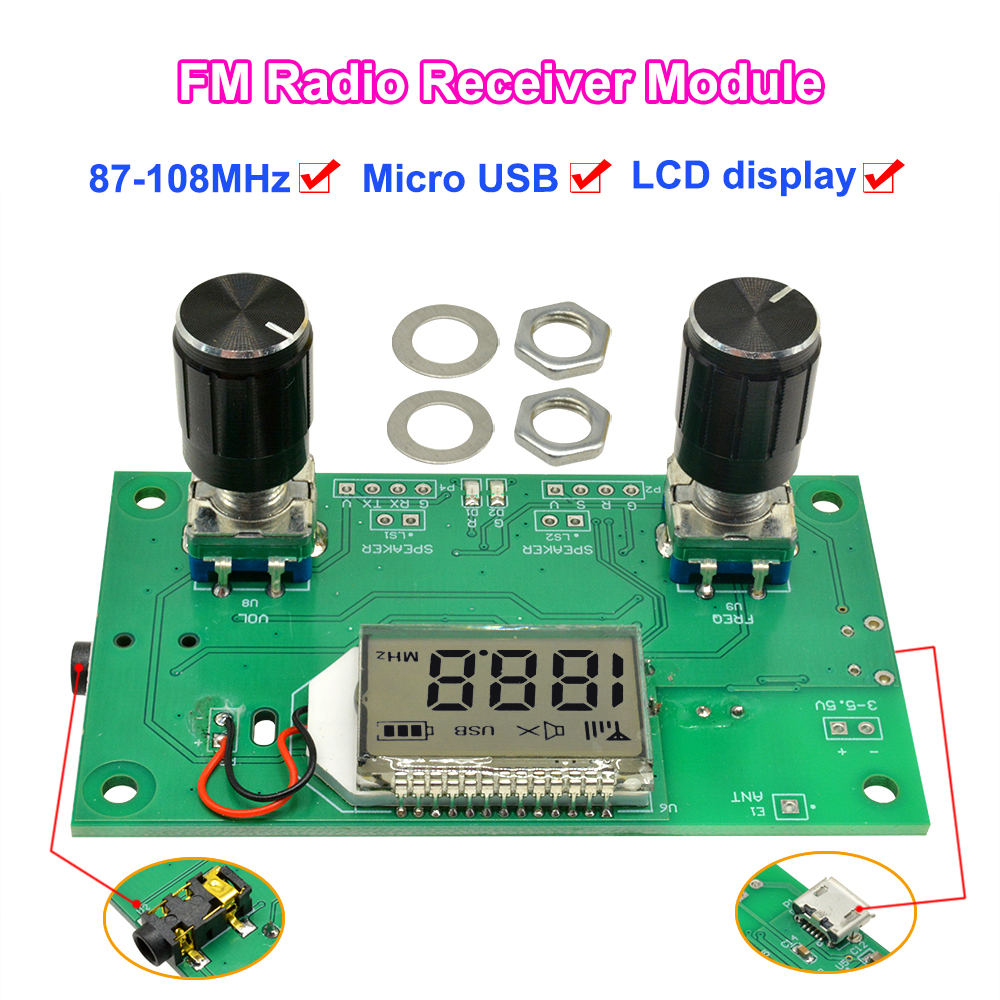

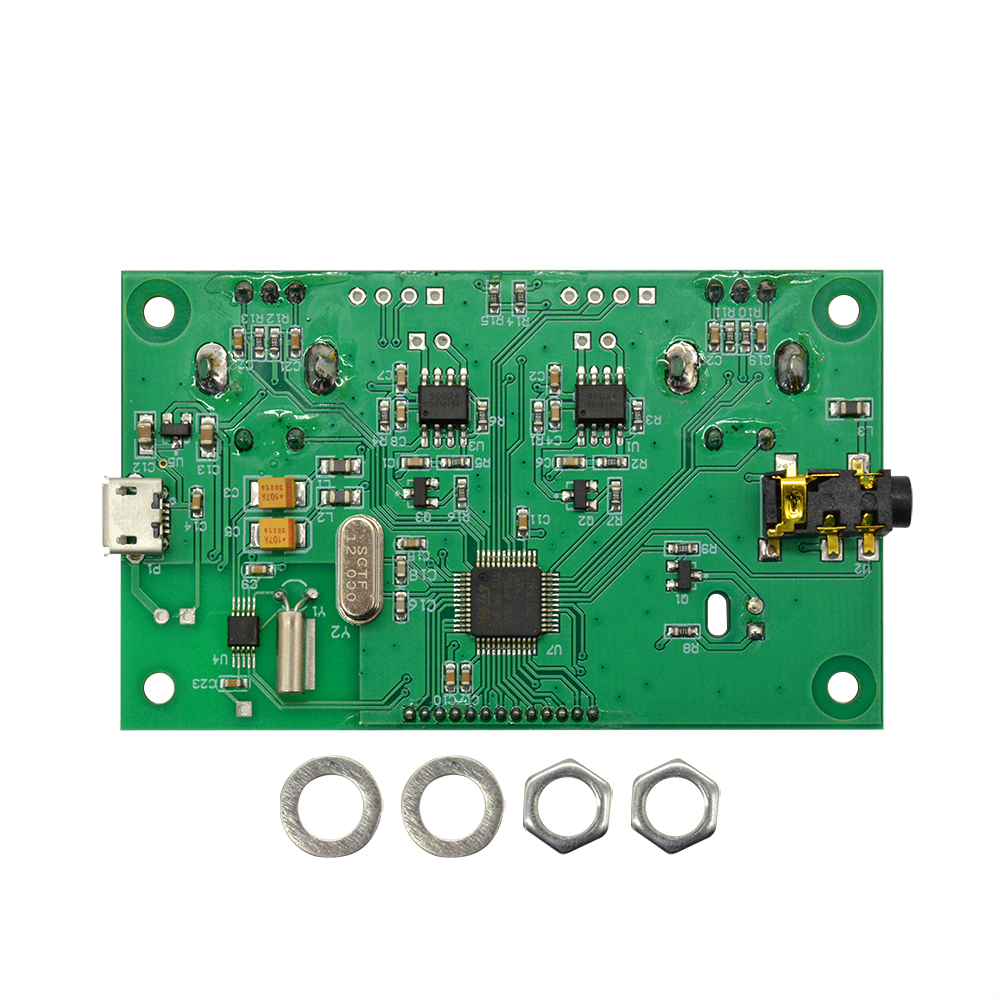

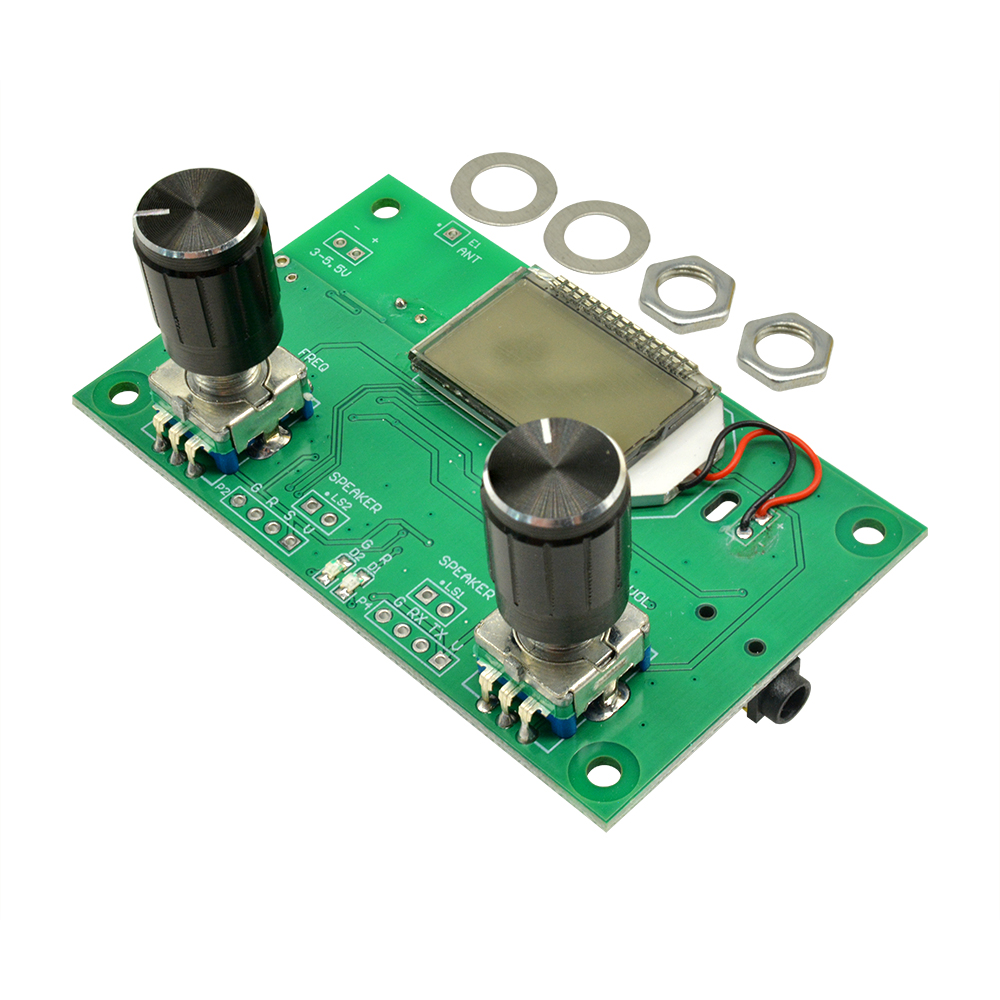

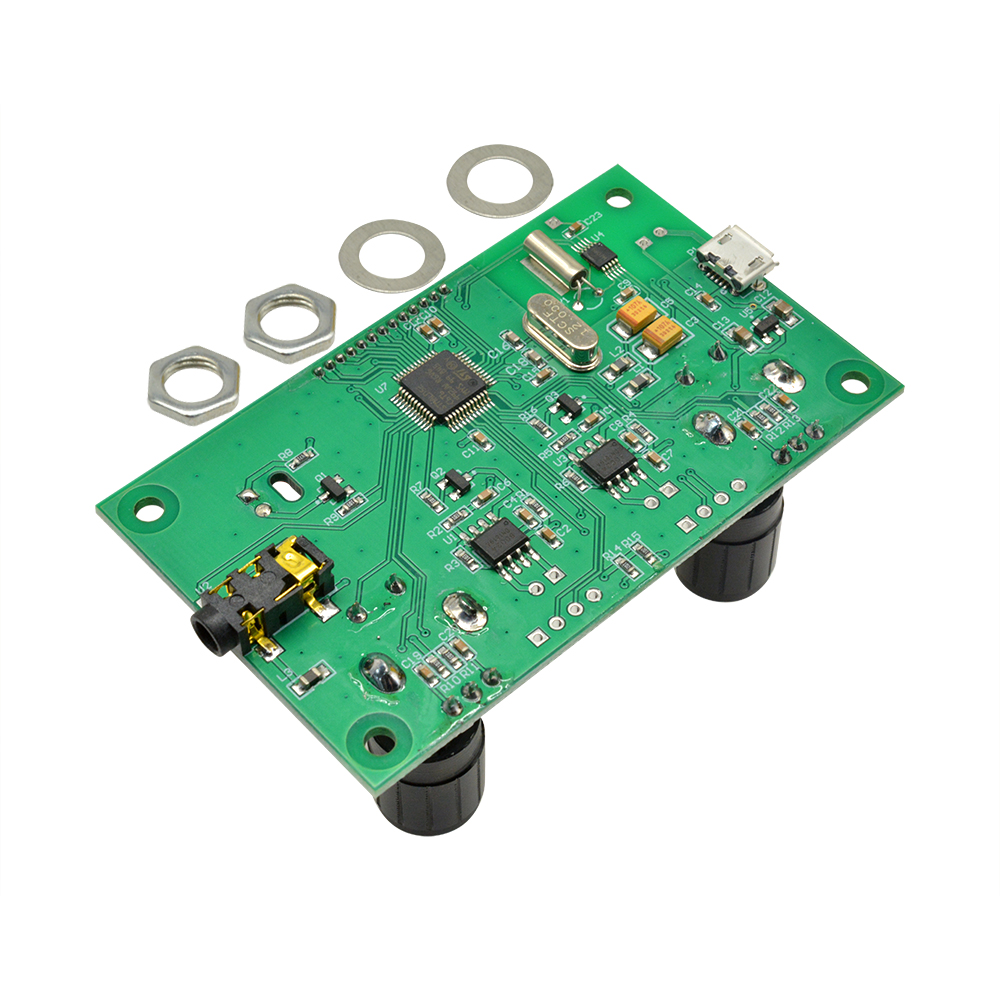

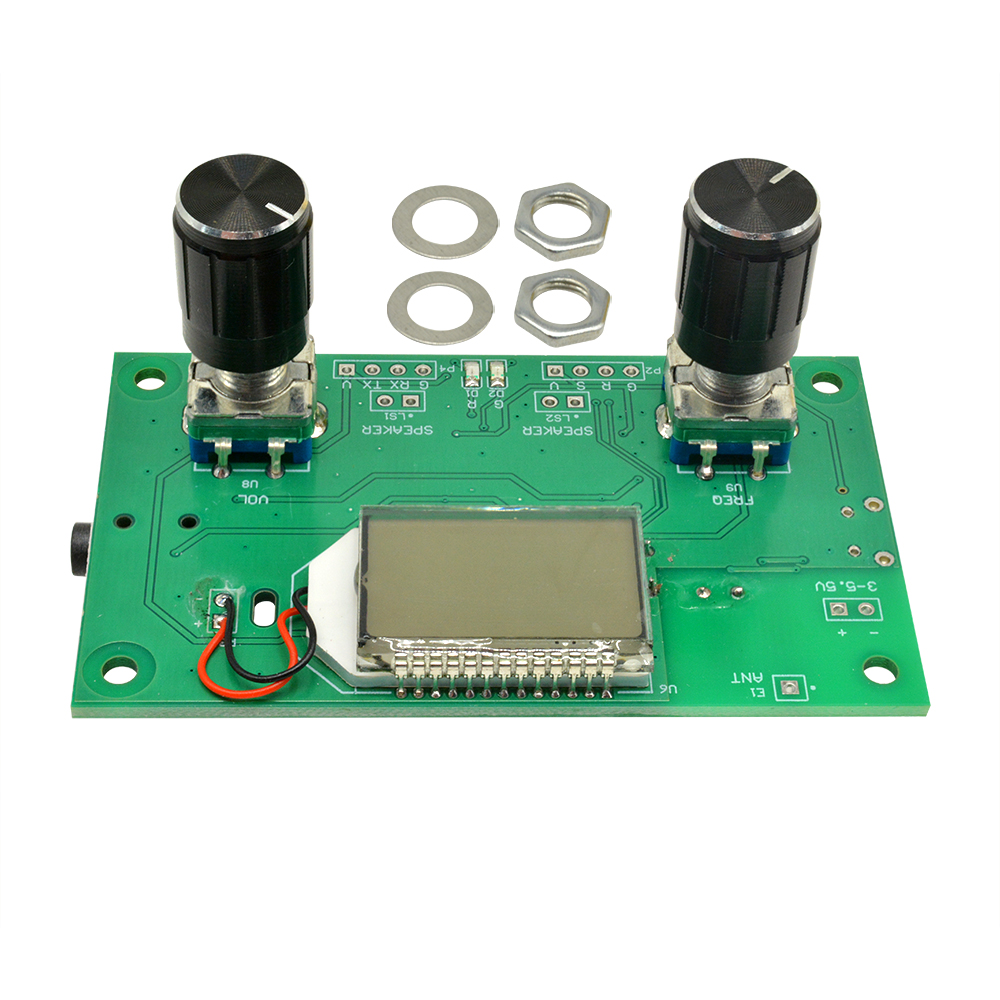

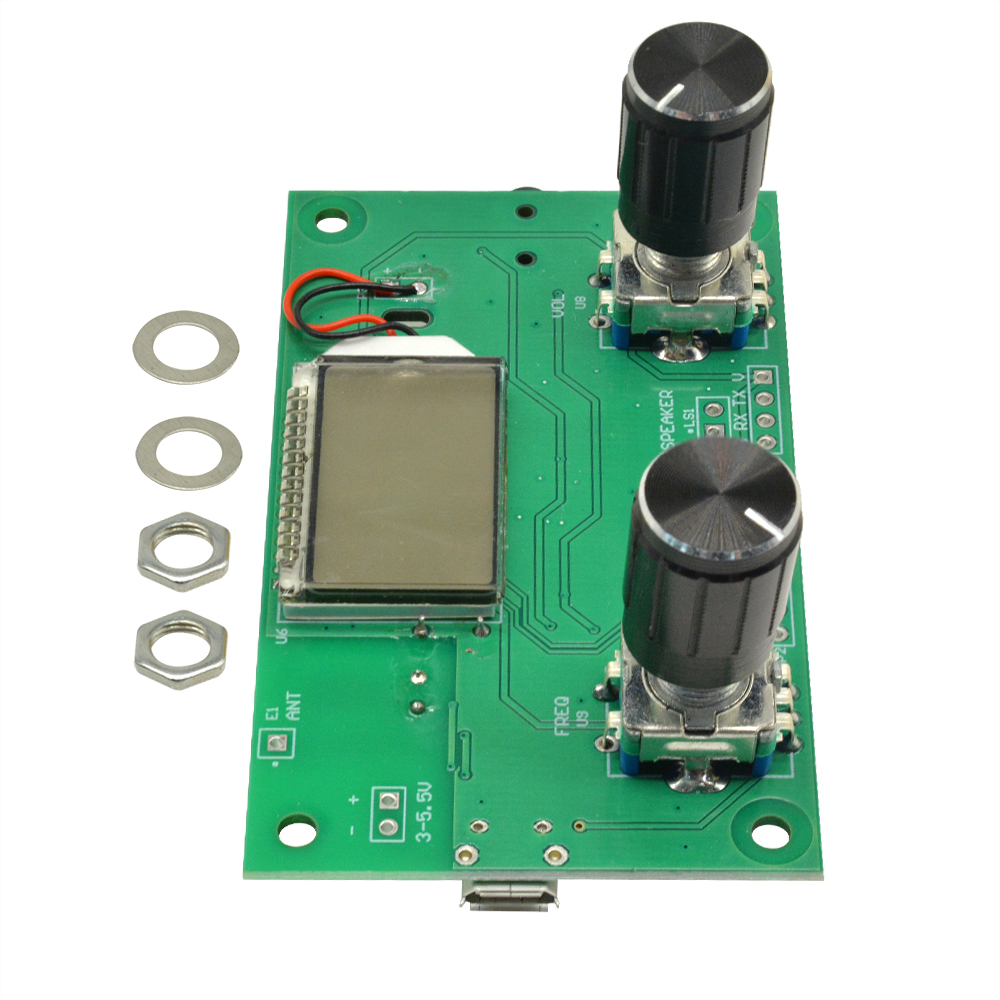

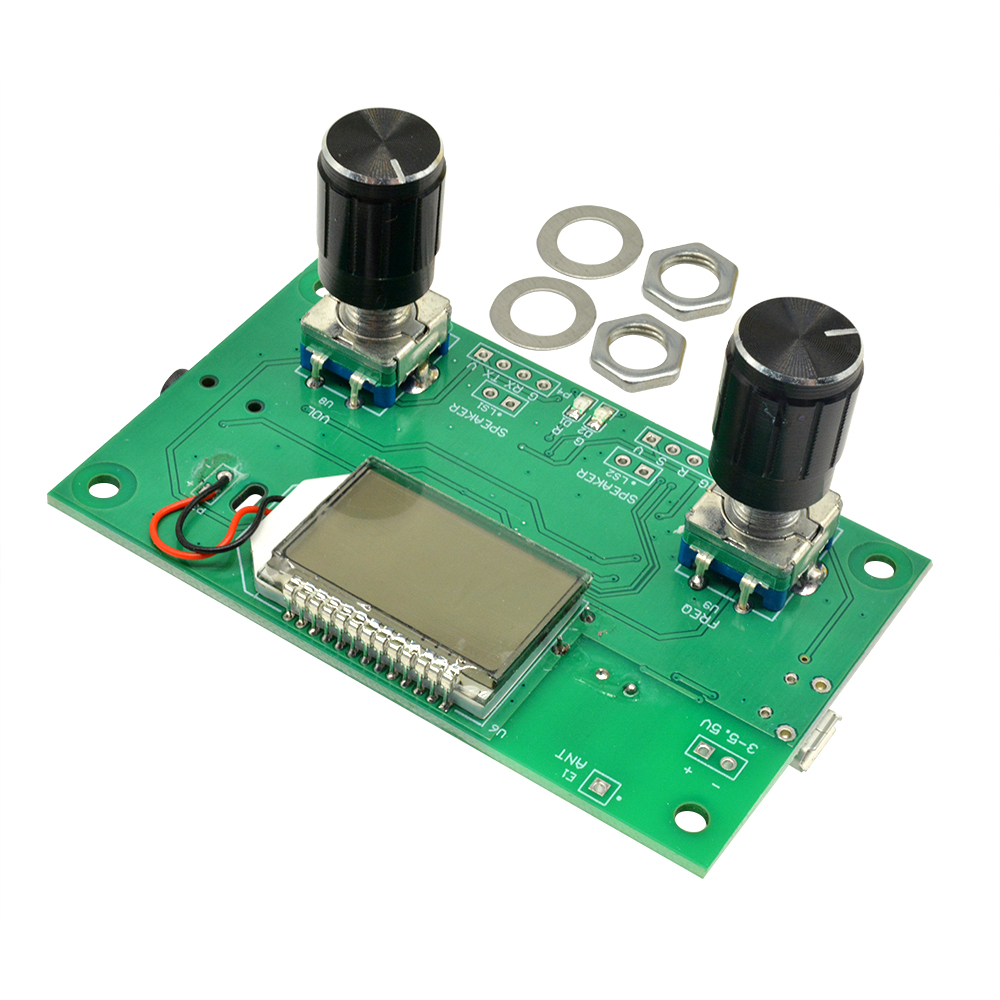

Модуль FM-радиоприемника, акустическая плата приема с модуляцией частоты 87-108 МГц, с ЖК-цифровым дисплеем, 3-5 В, DSP PLL

Описание модуля приема FM

Мощность
1. Модуль имеет интерфейс Micro USB и может питаться от USB-порта компьютера.
2. Соответствующие порты модуля (отмечены на печатной плате)-и + соответственно подключены к отрицательной и положительной клеммам источника питания (аккумулятора). Для источника питания рекомендуется использовать аккумулятор или другой Регулируемый источник питания. Не рекомендуется использовать импульсные источники питания без фильтров (например, зарядные устройства для мобильных телефонов, мобильные источники питания и другие импульсные источники питания), В противном случае помехи, создаваемые источником питания, повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 В, и напряжение источника питания не должно превышать этот диапазон.

Антенна
Порт FM_ANT используется для подключения FM-антенны. Чтобы лучше принимать FM-сигналы, рекомендуется подключить штыревой антенны длиной 75 см.

3: выход для наушников/динамика
Этот модуль поставляется с 3WX2-канальным усилителем мощности звука. Если вам нужен динамик для подключения к порту динамика, рекомендуется использовать динамик 4 Ом/3 Вт. Если наушники вставлены, звук автоматически переключается на канал наушников, а канал динамика автоматически закрывается.

4: Регулировка громкости
Поверните кодировщик VOL (справа), чтобы отрегулировать громкость, и на ЖК-экране отобразится уровень громкости.

5: Регулировка частоты
Поверните энкодер FRE (слева), чтобы отрегулировать частоту приема, и на ЖК-экране отобразится Текущая частота.

6: Автоматический поиск каналов
Кратковременно нажмите на кодировщик FRE, Местная радиостанция будет автоматически найдена, а на ЖК-экране отобразится Текущая частота. Поиск прекратится, когда будет найдена действующая радиостанция.

7: Отключение звука
Кратковременно нажмите ручку VOL вниз, чтобы переключить Отключение звука/отключение звука.

8: Автоматический переключатель шумоподавления
Нажмите и удерживайте ручку VOL, чтобы включить или выключить функцию автоматического шумоподавления, субтитры на ЖК-дисплее ВКЛ означает включение автоматического шумоподавления, ВЫКЛ означает выключение автоматического шумоподавления.

9: Автоматическая Регулировка порога шумоподавления (порога) (действительна при включении автоматического шумоподавления)
Нажмите и удерживайте ручку FRE вниз, чтобы войти в интерфейс автоматической регулировки порога шумоподавления. Поверните ручку VOL, чтобы отрегулировать порог автоматического шумоподавления в соответствии с конкретным использованием. Диапазон регулировки 0-15. Чем больше значение, тем выше порог и слабее сигнал. Легко быть приглушенным. Верно обратное.

10: Подключение к последовательному порту (нет необходимости подключаться к управлению последовательным портом)
Модуль резервирует интерфейс управления последовательным портом уровня TTL. Связь между последовательным портом TTL и этим модулем должна быть подключена к UART_RX, UART_TX и GND модуля (отмечено соответствующее положение на печатной плате) и внешнему микроконтроллеру (микроконтроллеру). или последовательный порт компьютера можно использовать для отправки команд для управления функциями модуля.


Включенный пакет:
1X модуль цифрового стерео FM-радиоприемника (без кабеля)
