HX711 AD Модуль средства ухода за кожей Тензодатчики взвешивания Сенсор Давление Сенсор + 4 шт 50кг человека весы тензодатчик Вес Сенсор s + измерительные инструменты

* Этот датчик нагрузки, иногда называемый манометром, тот же, что и в электронные весы для ванной.

* Датчик представляет собой группу тензодаторов полумоста



Название: 4 шт. 50 кг датчик веса в шкале нагрузки + модуль HX711

Модель: 925119

Материал: пластик, металл



Способы его использования:

-Используйте один датчик с внешним резистором для формирования полного моста измерения, диапазон датчика: 50 кг. Внешнее сопротивление по более высоким требованиям.

-Используйте два датчика для формирования полного моста измерения, диапазон измерения для суммы двух датчиков: 50kgx2 = 100 кг

-Используйте четыре датчика для формирования полного моста измерения, диапазон измерения для четырех датчиков: 50kgx4 = 200 кг



Посылка включает в себя: (отправьте его вам по вашему выбору)

4x50 кг человеческая шкала нагрузки ячейки

1x HX711 AD Модуль взвешивания

1x 10Pin игла



Примечание:

-Допускается небольшая погрешность из-за ручного измерения. Перед размещением заказа, пожалуйста, внимательно ознакомитесь со всеми условиями.

-Цвета могут отличаться из-за различий в отображении.

Спасибо за понимание!

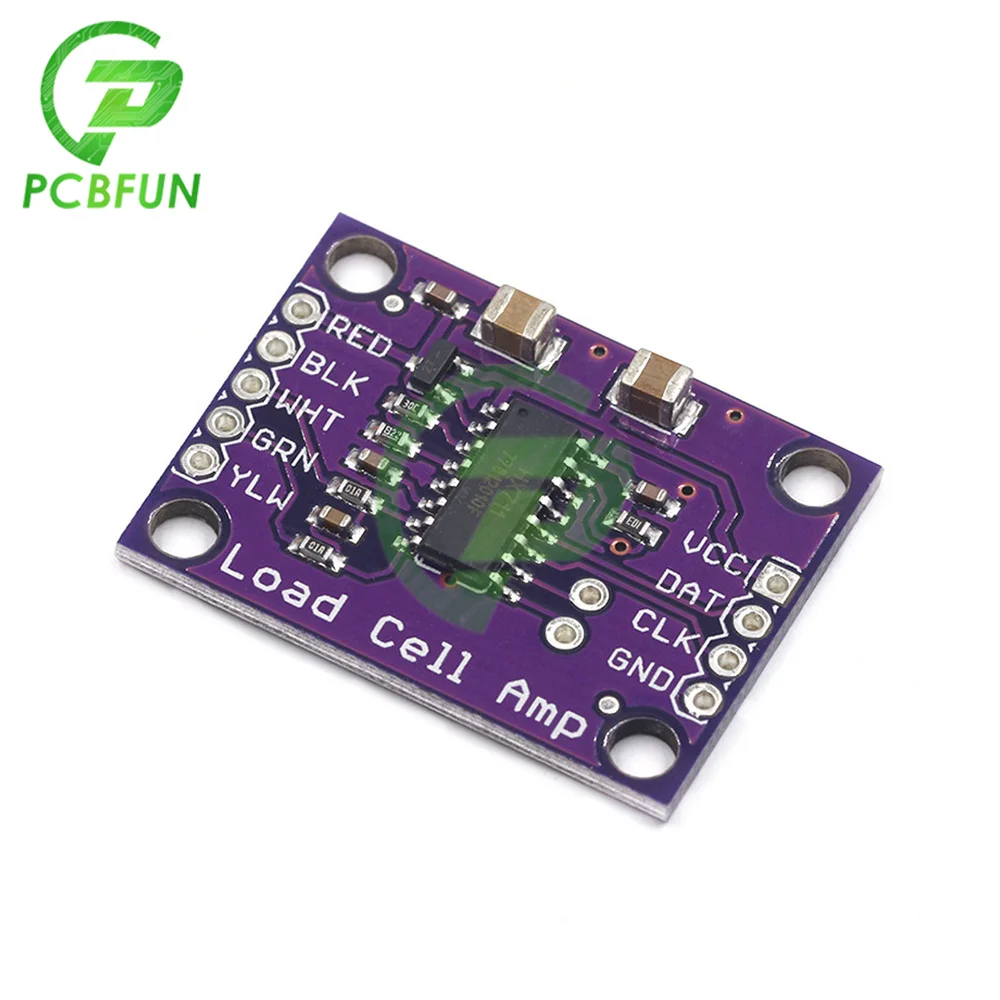

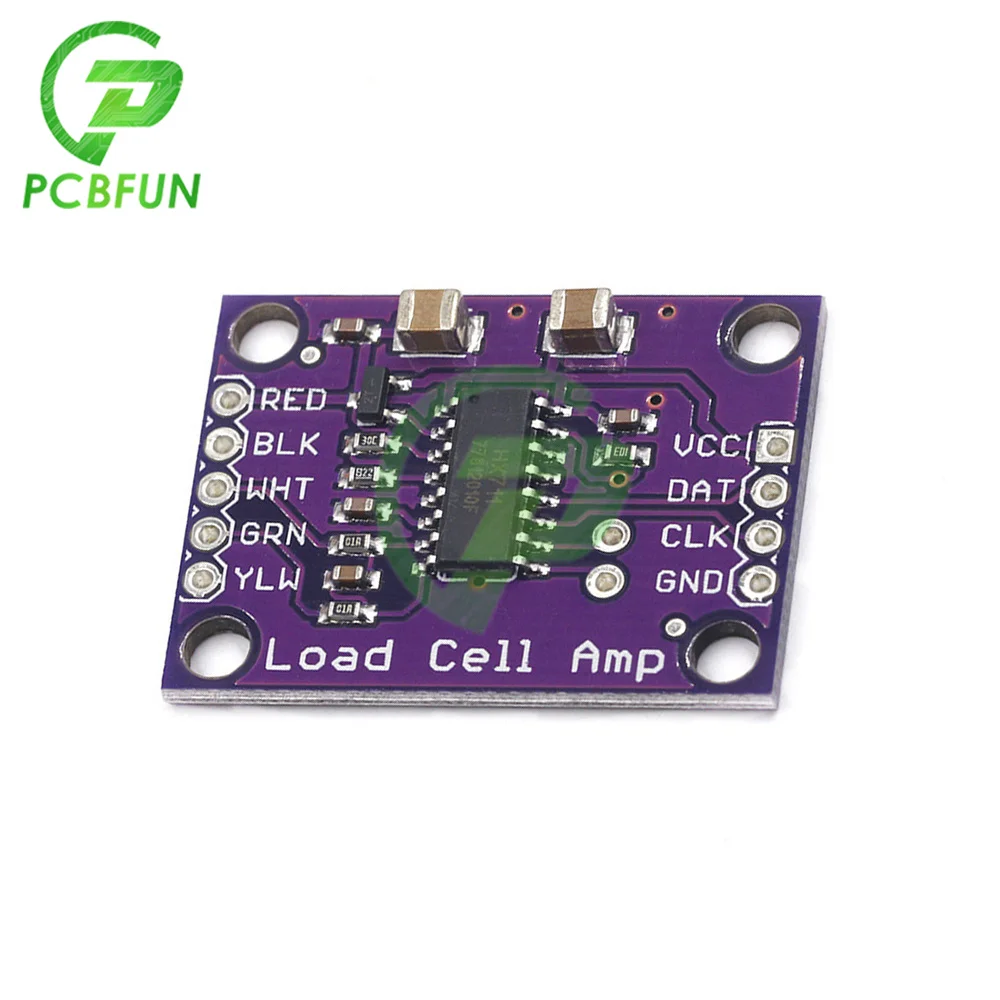

Фиолетовый модуль:

Описание товара:

711-24-битный аналого-цифрового преобразователя с чип Специально разработанный для высокоточные электронные весы. Требуемая периферийная цепь имеет преимущества высокой интеграции, быстрой реакции, сильной защиты от помех и т. д. Что снижает стоимость всей электронной шкалы и повышает производительность и надежность всей машины. Интерфейс и программирование чипа и чипа задней части MCU очень просты, все сигналы управления управляются контактами, и нет необходимости программировать внутренние регистры чипа. Переключатель выбора входного сигнала может произвольно выбирать канал A или канал B, а его внутренний программируемый усилитель с низким уровнем шума подключен, Программируемый коэффициент усиления канала A составляет 128 или 64, соответствующая полномасштабная дифференциальная Амплитуда входного сигнала ± 20 мВ или ± 40 мВ, канал B-это фиксированное усиление 32, которое используется для обнаружения параметров системы. Источник питания может непосредственно обеспечивать питание внешних датчиков и преобразователя A/D в чипе. На системной плате не требуется дополнительный аналоговый источник питания. Часовой осциллятор в чипе не требует каких-либо внешних устройств. Функция автоматического сброса питания упрощает инициализацию загрузки. Процесс.



Параметры продукта:

Два дополнительных дифференциальных входа

Программируемый усилитель с низким уровнем шума на микросхеме с возможностью выбора размера 64 и 128

Схема регулятора напряжения на чипе обеспечивает питание непосредственно от внешних датчиков и преобразователей A/D на чипе

Осциллятор часов на чипе не требует каких-либо внешних компонентов, а внешний кристалл или часы также могут использоваться при необходимости

Автоматическая схема сброса питания

Простое цифровое управление и серийная связь: все элементы управления вводятся контактами, и регистры на чипе не должны быть запрограммированы

Выбираемая скорость передачи данных 10 Гц или 80 Гц

Одновременное подавление 50 Гц и 60 Гц нарушения питания

Потребляемая мощность (включая регулируемую цепь источника питания): типичный Рабочий ток: <1.7ма, ток отключения питания: < 1μA

Диапазон рабочего напряжения: 2,6 ~ 5,5 V

Диапазон рабочих температур: -20 ~ + 85 ℃

16-контактный диагностический лапками углублением SOP-16 посылка

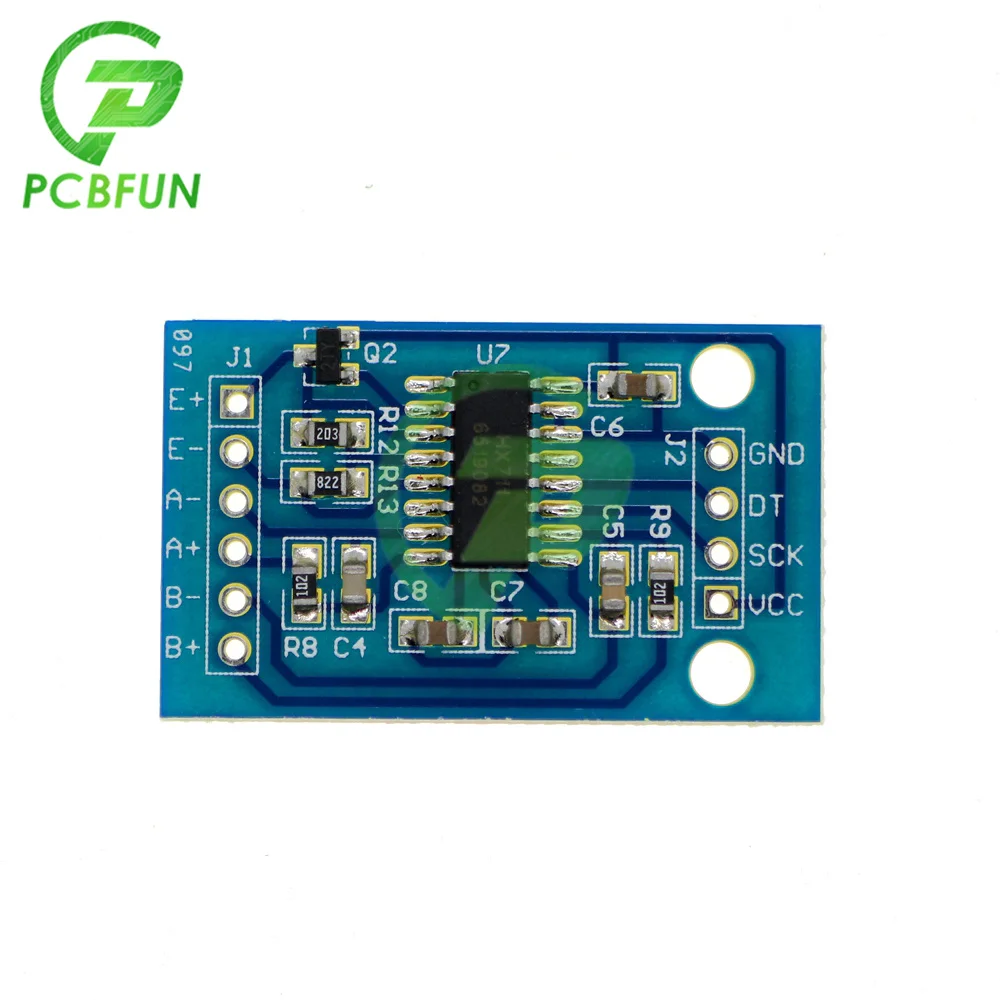

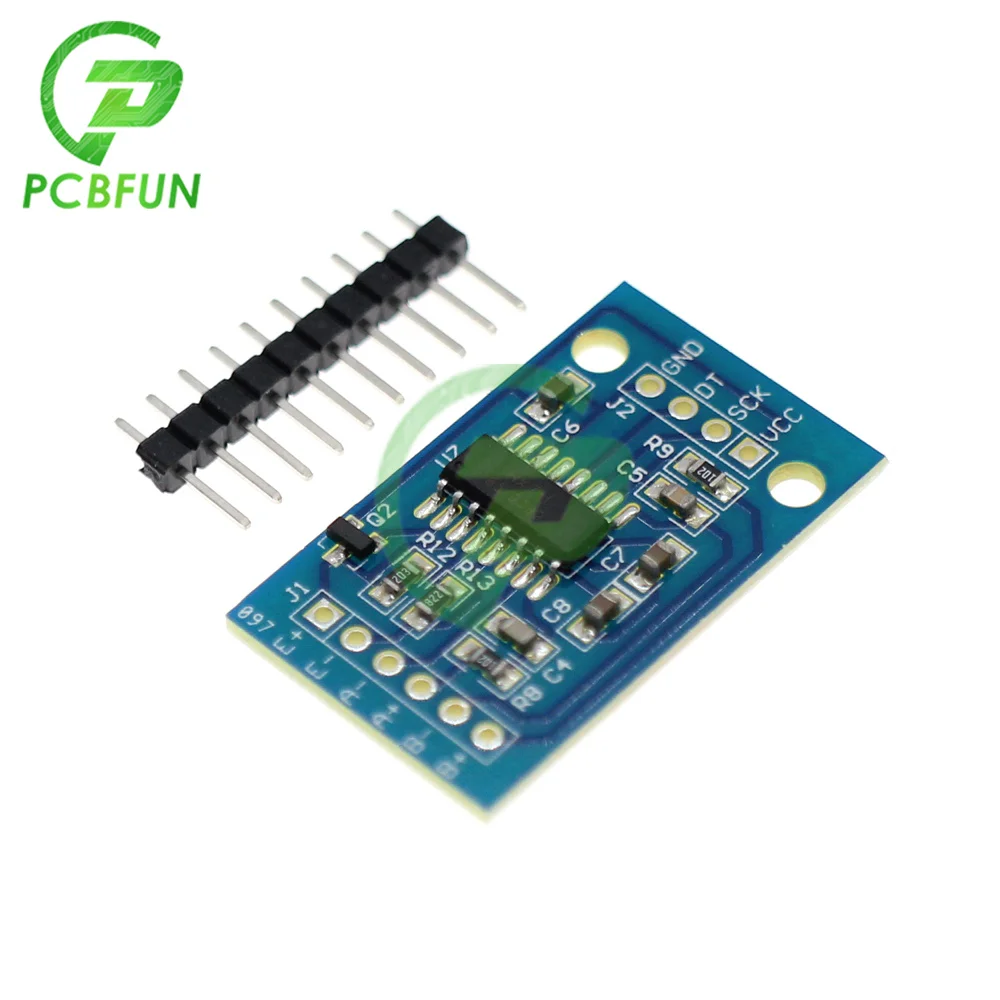

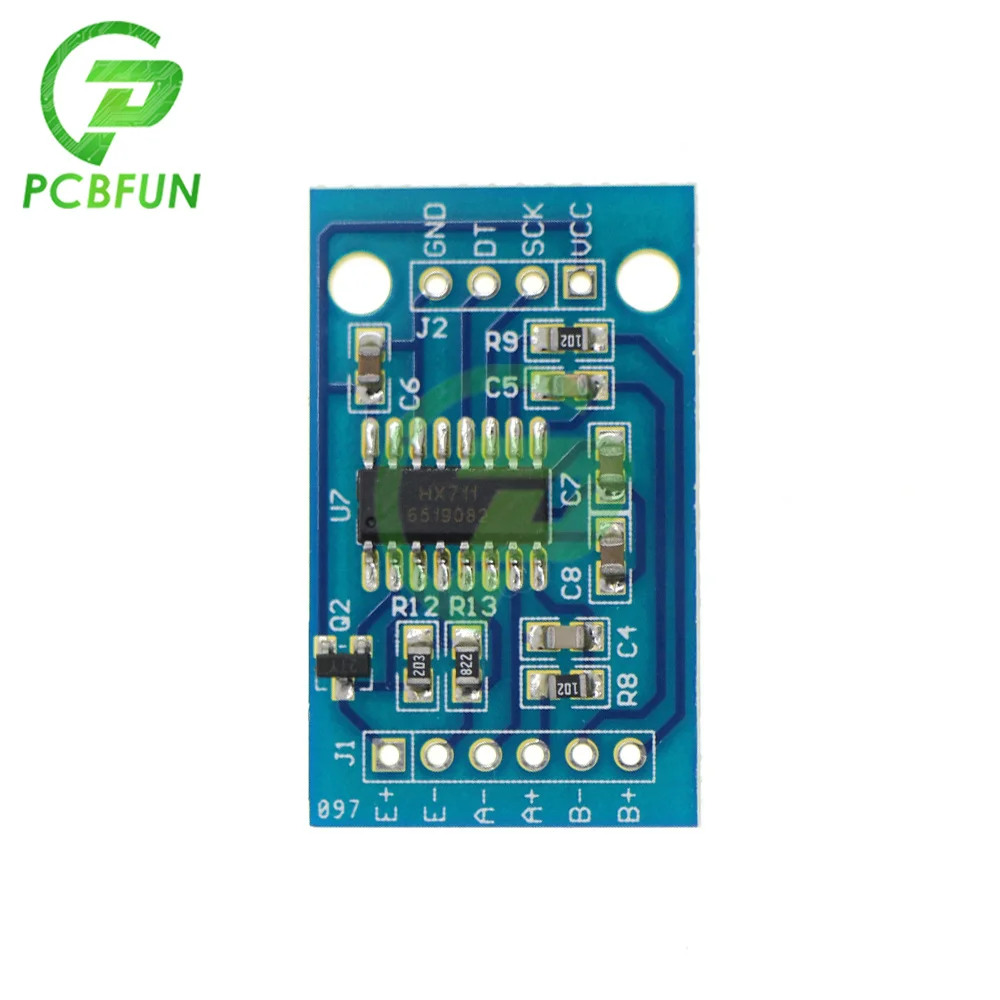

Синий модуль:

Пункт продажи товара:

1. Использование высококачественных материалов, качество гарантировано

2. С штыревым соединителем

3. Внешний вид продукта изысканный и маленький

4. Высокая точность

5. В модуле используется Высокоточный Преобразователь A/D 24 hx711



Описание товара:

В этом модуле используется Высокоточный Преобразователь A/D 24 hx711, который специально разработан для проектирования высокоточных электронных весов, имеет два аналоговых входных канала, И интегрирует программируемый усилитель усиления в 128 раз. Входная схема может быть настроена в качестве мостов мостового типа (например, давление, режим нагрузки), идеально подходит для высокоточных, недорогих фронтальных модулей выборки.



Параметры продукта:

Два дополнительных дифференциальных входных канала

На чипе низкий уровень шума активная PGA с возможностью выбора прибыли 32, 64 и 128

Регуляторы мощности чипа для аналоговых ячеек нагрузки и источников питания ADC

Бесступенчатый осциллятор внешние компоненты с дополнительным внешним кристаллом

Чип сброса питания

Простое цифровое управление и последовательный интерфейс: пин-команды, программирование не требуется

10SPS или 80SPS выходная скорость передачи данных опционально

Одновременное подавление потребления тока 50 и 60 Гц, включая аналоговый регулятор питания на чипе: <1.5ма для нормальной работы, <1uA для отключения питания

Рабочее напряжение питания Диапазон: 2,6-5,5 V

Диапазон рабочих температур: -40 °- 85 °

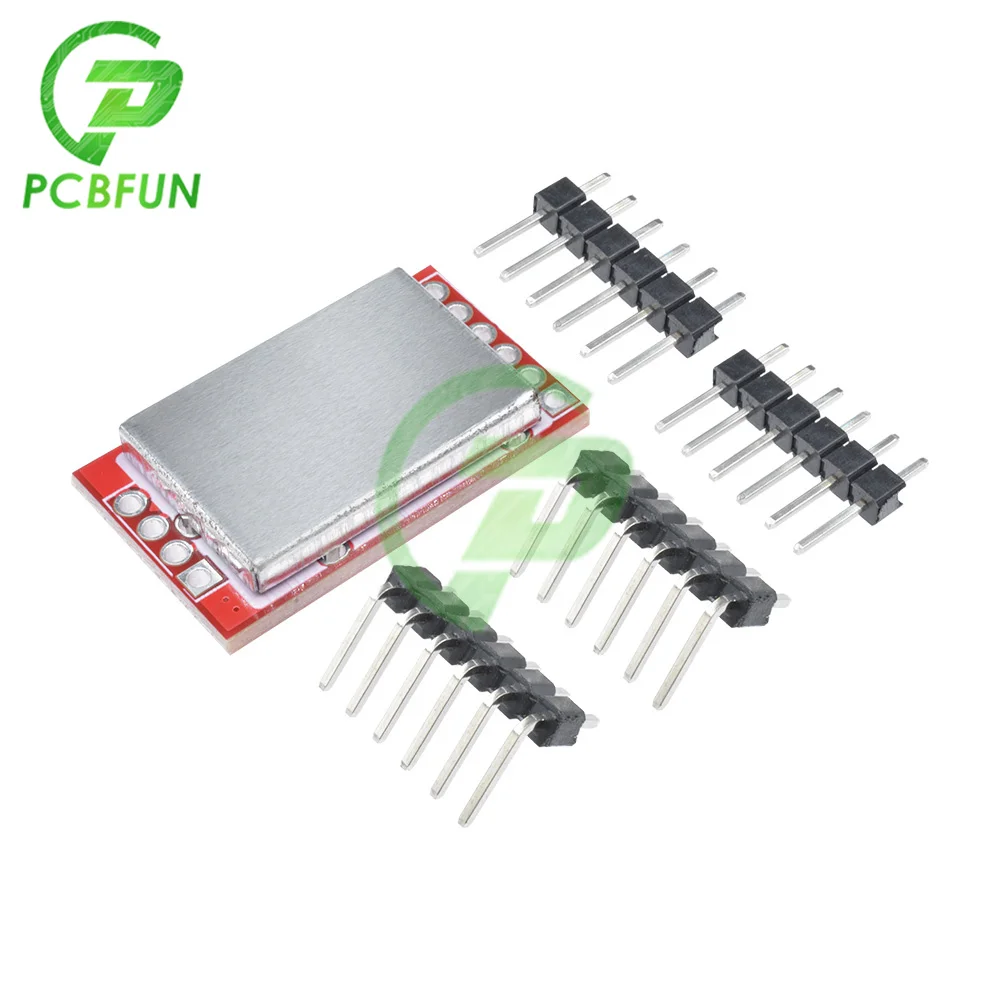

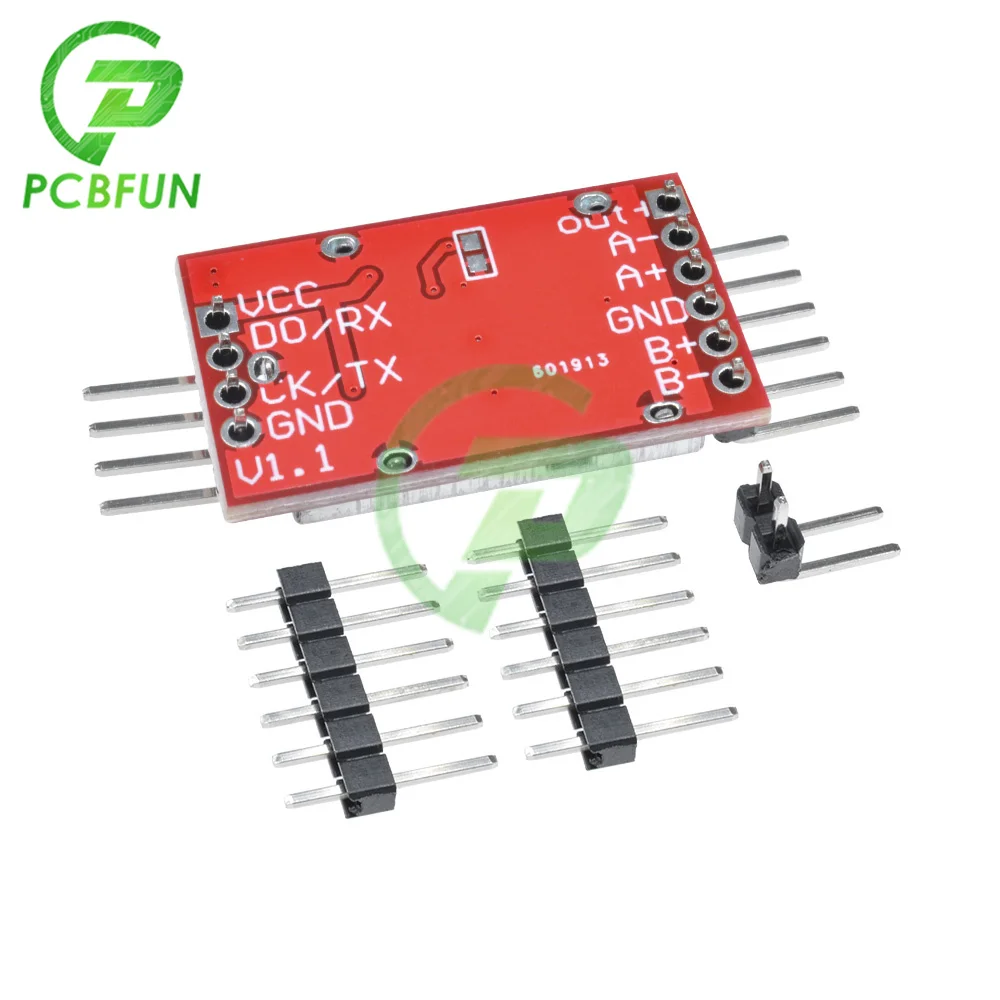

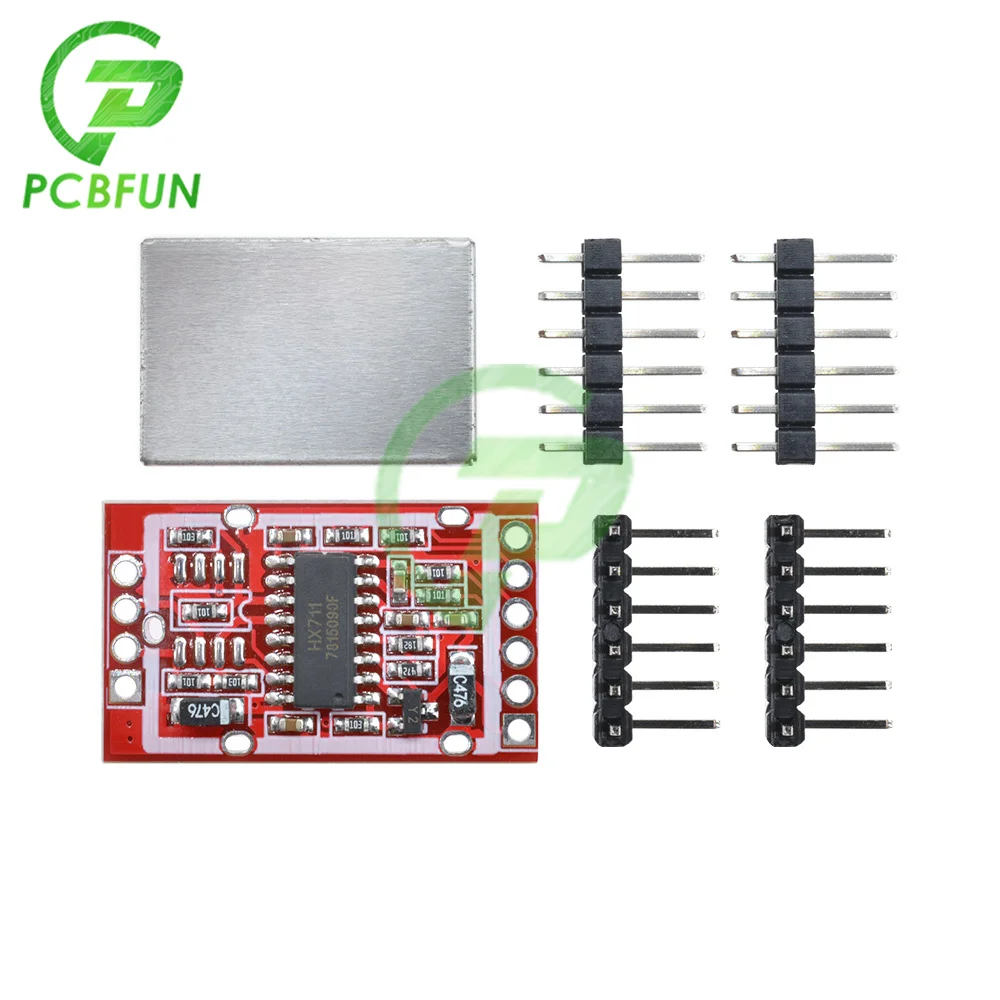

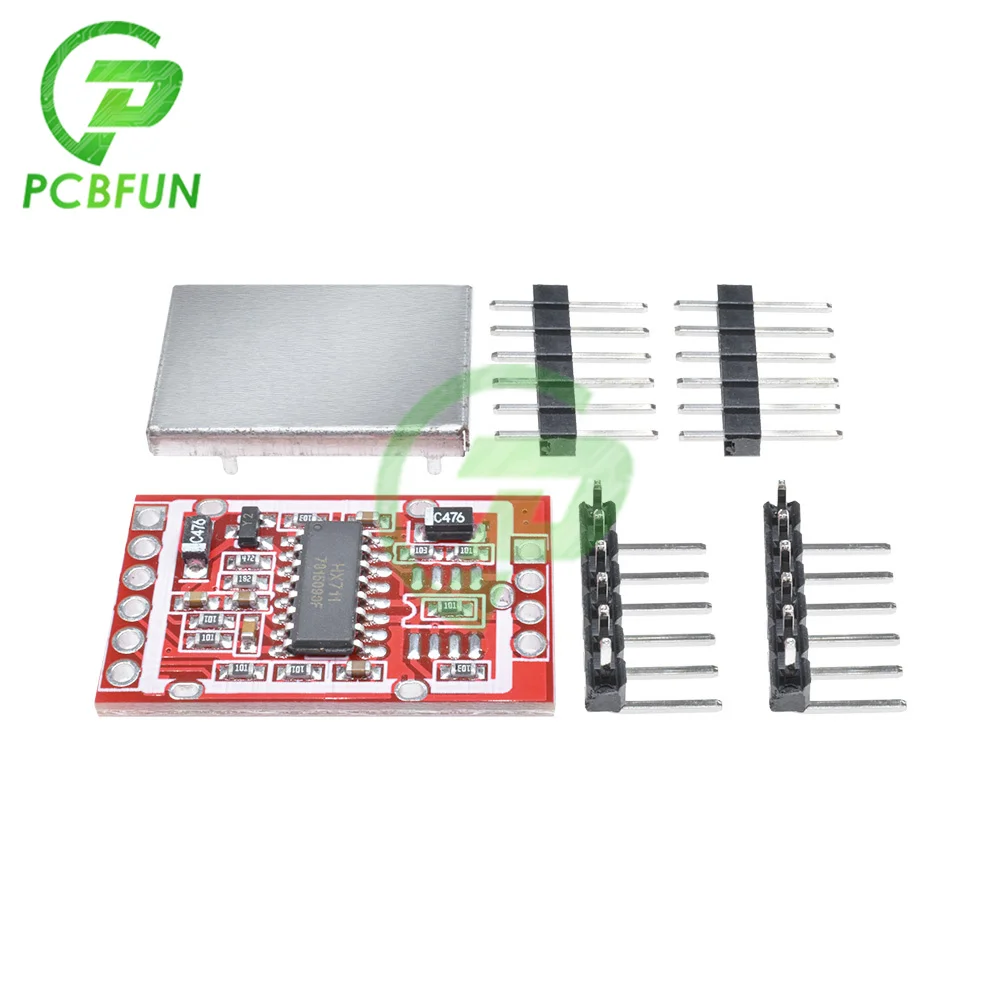

Красный модуль:

Спецификация:

Два выбираемых дифференциальных входных канала

On-chip активный PGA с низким уровнем шума с возможностью выбора коэффициента усиления 32, 64 и 128

Регулятор питания On-chip для датчика нагрузки и аналогового источника питания ADC

Осциллятор On-chip не требует внешнего компонента с дополнительным внешним кристаллом

On-chip power-on-reset

Простое цифровое управление и последовательный интерфейс: управление с помощью ПИН-кода, программирование не требуется

Выбор 10SPS или 80SPS скорость вывода данных

Одновременное отклонение от 50 и 60 Гц

Потребление тока, включая Встроенный аналоговый регулятор питания: нормальная работа <1.5ма, отключение питания <1uA

Управление Диапазон напряжения питания: 2,6 ~ 5,5 V

Диапазон рабочих температур: -40 ~ + 85 °

16 pin SOP-16 посылка
