Модуль IO 2,4 ГГц 2,5 МВт PCB

Код товара: A1005003103244824

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

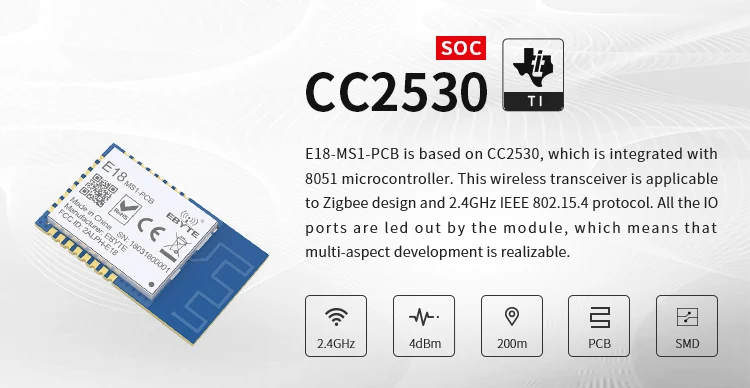

CC2530 Zigbee IO 2,4 ГГц 2,5 мВт антенна для печатной платы E18-MS1-PCB IoT UHF Mesh Network беспроводной приемопередатчик модуль приемника

Скачать файлы:

https://www.cdebyte.com/products/E18-MS1-PCB/4#Downloads

ПРИМЕЧАНИЕ:Все серии E18 были обновлены прошивкой, поддерживают стандарт протокола zigbee3.0 и совместимы с другими продуктами Zigbee3.0 на рынке для связи.

Клиенты обратите внимание, что новая прошивка несовместима со старой прошивкой.(То есть наш предыдущий модуль E18)
Прошивка старой версии разработана на основе протокола ZigBee2.0. Мы опубликуем его в Интернете и полностью откроем его. Старые клиенты, использующие прошивку старой версии, могут скачать и записать ее самостоятельно, если вам нужно. Пожалуйста, свяжитесь с клиентом, если у вас возникнут вопросы.

Параметр RF	Значение	Замечание
Рабочая частота	2400 ~ 2480 МГц	По умолчанию: 2,4 ГГц (генератор 32 МГц)
Передача мощности	4 дБм	Около 2,5 мВт
Получение чувствительности	-96,4 дБм	Скорость передачи данных по воздуху: 250 кбит/с
Протокол связи	Zigbee	-
Расстояние теста	200 м	На открытом и чистом воздухе, с максимальной мощностью, усиление антенны 5 дБи, высота 2 м, Скорость передачи данных по воздуху: 250 кбит/с

Параметр оборудования	Значение	Замечание
ИС	CC2530F256RHAT/QFN40	-
ВСПЫШКА	256 КБ	-
Оперативная память	8 КБ	-
Ядро	Расширенный микроконтроллер 8051 MCU по отраслевым стандартам	-
Размеры	14,1*23,0 мм	-
Тип антенны	Печатная плата	-
Интерфейс связи	SoC	-
Пакет	СМД	-

Электронный параметр	Мин.	Тип.	Макс.	Единица	Условие
Электропитание	2.0	3.3	3.6	V
Уровень коммуникации	2.0	3.3	3.6	V
Передача тока	26	28	31	МА	4 дБм (2,5 мВт)
Приемный ток	25	27	30	МА
Ток сна	0.6	1.2	1.8	МкА
Рабочая температура	-40	20	+85	℃
Влажность эксплуатации	10	60	90	%
Температура хранения	-40	20	+125	℃

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	cojxu
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	E18-MS1-PCB
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">IC</span>	CC2530
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Working frequency</span>	2400~2480 MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	cojxu
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	E18-MS1-PCB
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">IC</span>	CC2530
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Working frequency</span>	2400~2480 MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Communication protocal</span>	ZigBee
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Distance</span>	200m
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Antenna type</span>	PCB
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Communication interface</span>	SoC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Size</span>	14.1 * 23.0 mm
