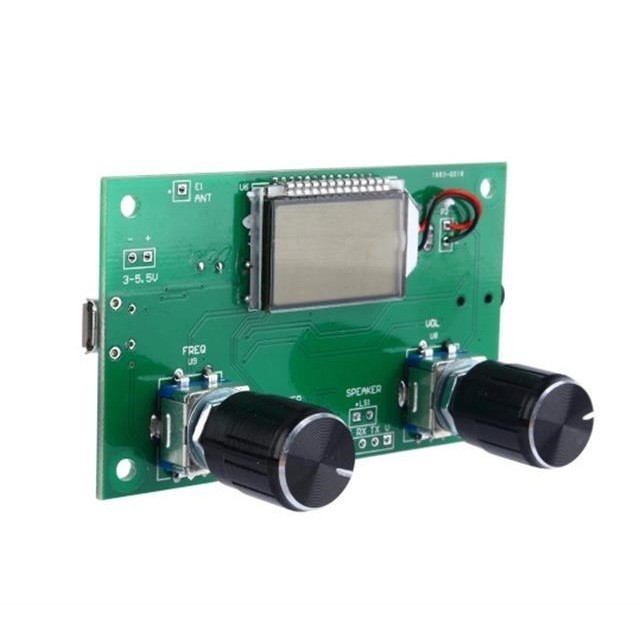

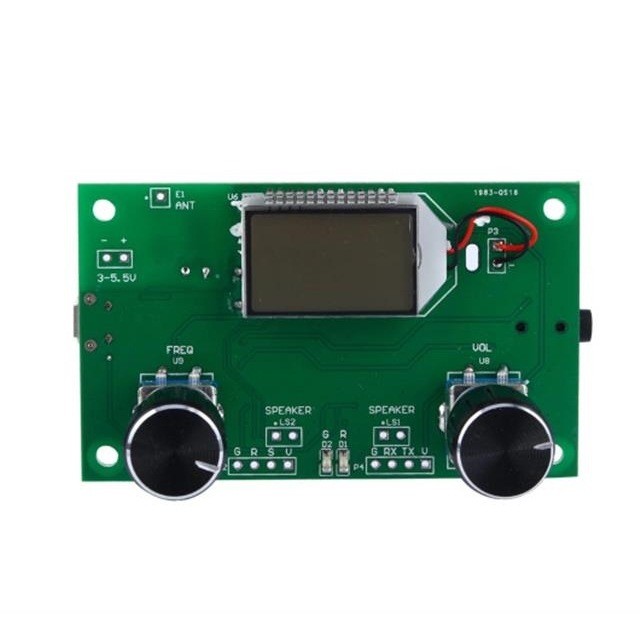

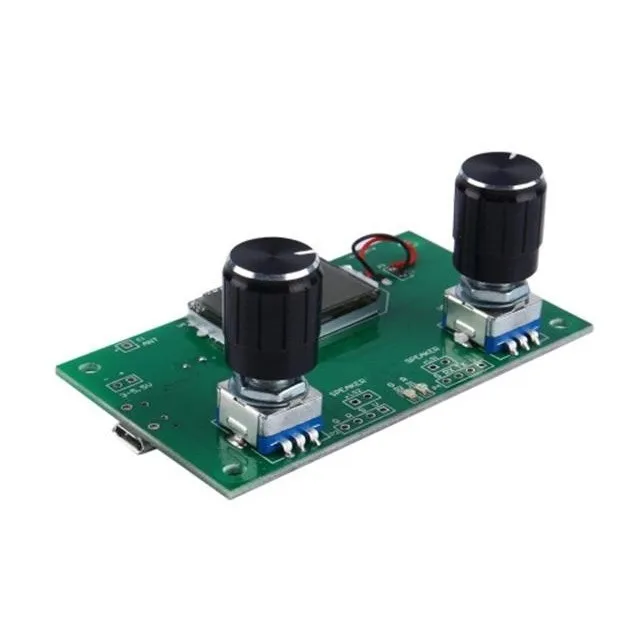

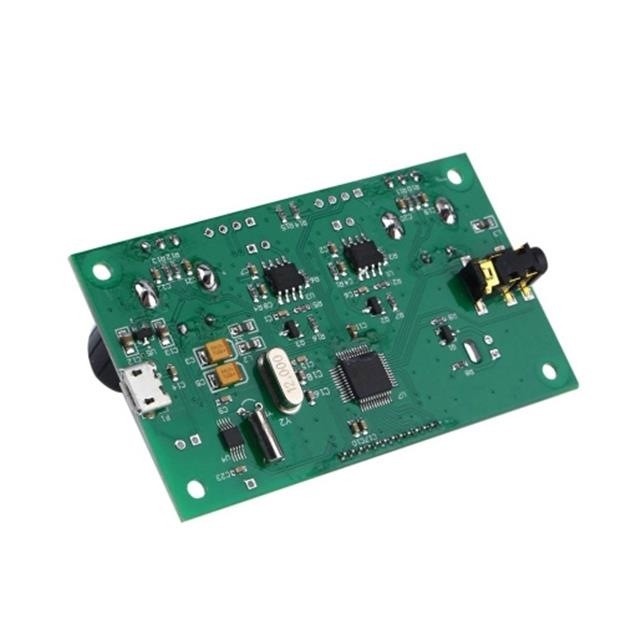

Модуль приемника FM-радио, модуляция частоты 87-108 МГц, плата приема стерео, ЖК-цифровой дисплей, 3-5 В, DSP PLL

<1>: мощность
1. Модуль имеет интерфейс Micro USB и может питаться от компьютера USB.
2. Соответствующие порты модуля (отмеченные на печатной плате)-и + соответственно подключены к отрицательным и положительным клеммам источника питания (батареи). Рекомендуется использовать аккумулятор или другой Регулируемый источник питания для источника питания. Не рекомендуется использовать импульсные источники питания без фильтров (например, мобильный телефон зарядные устройства, мобильные источники питания и другие импульсные источники питания), В противном случае помехи, генерируемые источником питания, будут влиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона.

<2>: антенна
Порт FM_ANT используется для подключения fm-антенны. Чтобы лучше получить fm-сигналы, рекомендуется подключить антенну длиной 75 см.

<3>: выход наушников/динамиков
Этот модуль поставляется с 3WX2 канальным аудио усилителем мощности. Если вам нужен динамик для подключения к порту динамика, рекомендуется использовать динамик 4 Ω/3W. Если наушники вставлены, аудио автоматически переключается на канал наушников, а канал динамика автоматически закрыт.

<4> Регулировка громкости
Поверните кодировщик VOL (один справа) для регулировки громкости, и ЖК-экран отображает уровень громкости.

<5> регулировка частоты
Поверните энкодер FRE (слева) для регулировки частоты приема, и ЖК-экран отображает частоту тока

<6> автоматический поиск каналов
Короткое нажатие на энкодер FRE, локальная радиостанция будет искать автоматически, и ЖК-экран будет отображать частоту тока. При обнаружении действительной радиостанции поиск прекратится.

<7> бесшумный
Короткое нажатие кнопки VOL вниз для выключения звука/незвука

<8> автоматический выключатель
Нажмите кнопку VOL, чтобы включить или выключить функцию auto squelch, кнопка включения ЖК-дисплея означает включение автоматического выключения, выключение означает выключение автоматического выключения.

<9> Автоматическая регулировка порогового значения (порога) (действительна при включении автоматического выключателя)
Удерживайте ручку FRE вниз, чтобы войти в автоматический интерфейс регулировки порога. Поверните ручку VOL для регулировки порога автоматического скворча в соответствии с конкретным использованием. Диапазон регулировки 0-15. Чем больше значение, тем выше порог и Чем слабее сигнал. Легко приглушить. Обратная сторона верна.

<10>: подключение к последовательному порту (нет необходимости подключать к последовательному порту управления)
Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Связь между последовательным портом TTL и этим модулем должна быть подключена к модулю UART_RX, UART_TX и GND (соответствующая позиция на печатной плате отмечена) и внешним MCU (микроконтроллер) или последовательный порт компьютера может использоваться для отправки команд для управления функциями модуля.


Посылка включает в себя:
1x цифровой стерео fm-радио приемник модуль (не содержит кабель)
