Модуль радара Hi-link LD2410

Добро пожаловать в наш магазин!

Shenzhen Hi-Link Electronic Co., Ltd была основана в 2009 году и является высокотехнологичным предприятием, специализирующееся на модулях WiFi, модулях Bluetooth и силовых модулях, объединяющим услуги в области исследований и разработок, производства и продаж.

Мы являемся производителем Hi-Link и можем предложить вам лучшую цену и обеспечить высокое качество с оригинальными модулями.

Если вам нужен образец для тестирования, обращайтесь к нам.

Если вам нужно больше качества, сообщите нам, и мы предложим вам лучшую цену.

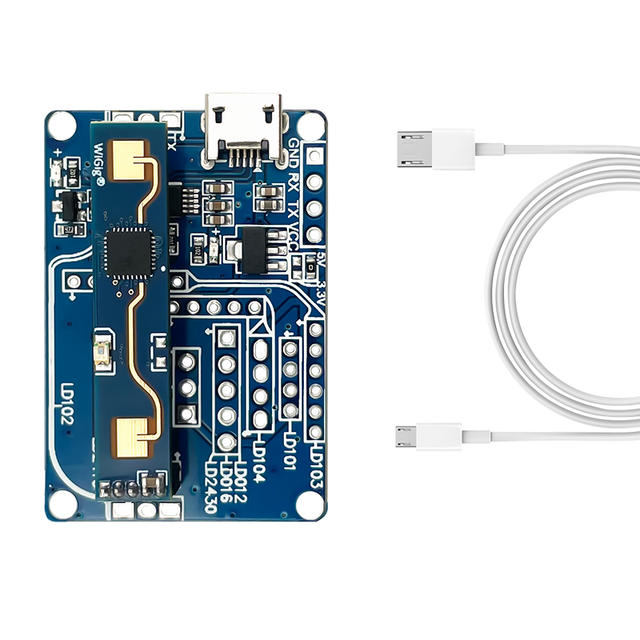

Список упаковки:

HLK-LD2410 модуль * 1

Плата для тестирования радара * 1

Антенна USB (Type-C )* 1

О Техническом/Программном

Пожалуйста, помогите скачать по ссылке ниже

https://www.hlktech.net/index.php?id=download-center

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами ниже, мы ответим вам как можно скорее.

Атт: Анна Куанг

Электронная почта: anna@hlktech.com

Skype: C-alicekuang

WeChat/WhatsApp/мобильный: + 86 13632657057

HLK-LD2410

! ! Примечание: все модули комплекта с контактами, если вам нужна голая плата, напишите нам замечания.

1. Введение продукта

HLK-LD2410-это Высокочувствительный модуль определения состояния присутствия человека с частотой 24 ГГц, разработанный Hilink Electronics. Его принцип работы заключается в использовании непрерывной волны с частотной модуляцией FMCW для обнаружения человеческих целей в заданном пространстве в сочетании с обработкой радиолокационного сигнала, точным алгоритмом индукции человеческого тела, для достижения высокочувствительного определения состояния присутствия человека, которое может идентифицировать человеческое тело в движении и неподвижном состоянии, И может рассчитать вспомогательную информацию, такую как расстояние до цели.

Этот продукт в основном используется в сценах в помещении, чтобы определить, находится ли в этом районе движущееся или микродвижущееся человеческое тело, и выводить результаты обнаружения в режиме реального времени. Самое дальнее расстояние срабатывания до 6 метров, разрешение расстояния 0,75 м. Предоставляет инструмент визуальной конфигурации, который может легко настроить диапазон расстояния срабатывания и срабатывания с различными интервалами чувствительности и времени задержки без экипажа и т. Д., Чтобы адаптироваться к различным конкретным потребностям приложений.

Поддержка вывода GPIO и UART, plug and play и возможность гибкого применения к различным интеллектуальным сценариям и терминальным продуктам.

2. Характеристики и преимущества продукта

2.1 Особенности

• Подключи и играй, простая сборка

• Максимальное расстояние срабатывания до 5 метров

• Большой угол обнаружения, охват до ± 60 градусов

• Точная Идентификация в пределах интервала, поддержка разделения диапазона срабатывания и защита от помех за пределами интервала

• Многоуровневая интеллектуальная Регулировка параметров для удовлетворения потребностей смены сцены

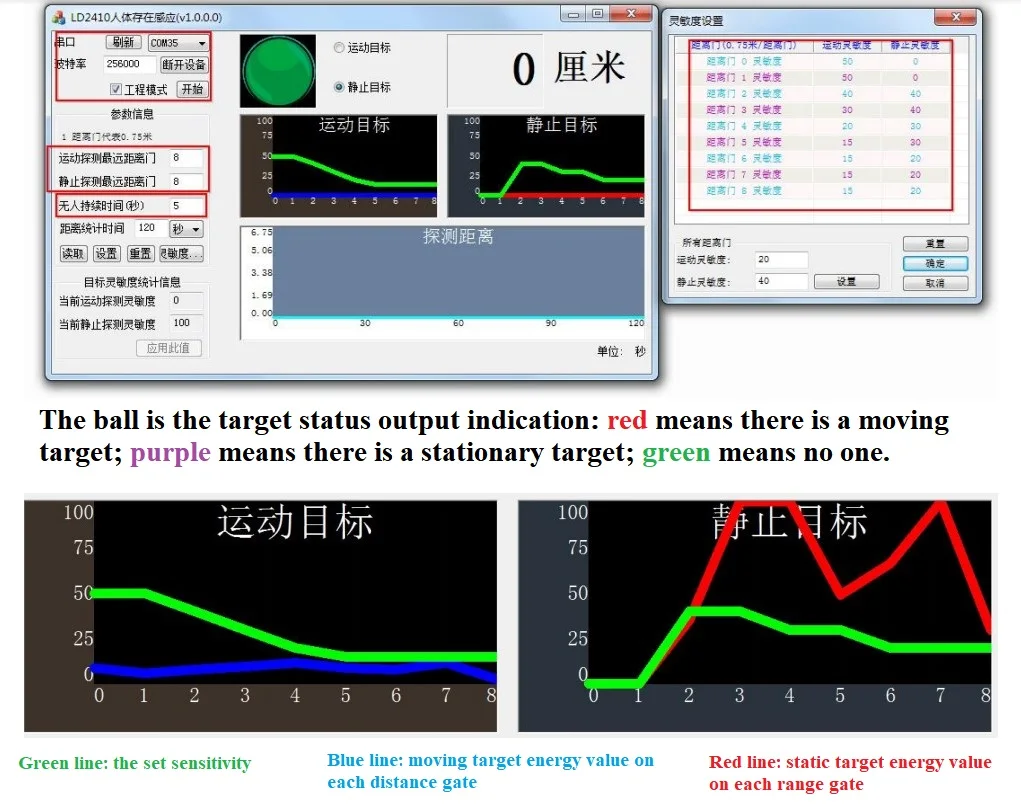

• Инструменты визуальной отладки и настройки

• Маленький и упрощенный, минимальный размер всего 7 мм x 35 мм.

• Поддерживает различные методы установки, такие как потолочная подвеска и настенная подвеска

• Диапазон ISM 24 ГГц, соответствующий правилам спектра FCC и CE

• 5 ~ 12 В Широкий источник питания напряжения

• Окончательный экономически эффективный выбор

2,2 Преимущества

Модуль обнаружения человеческого тела LD2410 использует технологию радарного датчика миллиметровой волны 24 ГГц. По сравнению с другими решениями он имеет очевидные преимущества в приложениях для измерения человеческого тела:

1. Помимо чувствительности к движущимся человеческим телам, он также может чутко ощущать статические, микродвижущиеся, сидящие и лежащие человеческие тела, которые не могут быть идентифицированы традиционными решениями;

2. Он обладает хорошей адаптируемостью к окружающей среде, и на эффект чувствительности не влияет окружающая среда, такая как температура, яркость, влажность и колебания света;

3. Он имеет хорошее проникновение в оболочку и может быть спрятан в оболочке для работы, не открывая отверстий на поверхности продукта, что улучшает эстетику продукта;

4. Он может гибко настраивать самое дальнее расстояние срабатывания и чувствительность каждой дистанционной двери для достижения гибкой и точной персонализированной конфигурации.

3. Сценарии применения

Модуль обнаружения человеческого тела LD2410 может обнаруживать и идентифицировать человеческое тело в состоянии движения, фреттинга, стоя, сидя и лежа. Он поддерживает многоуровневую настройку параметров и может широко использоваться в различных сценариях AIoT. Общие типы заключаются в следующем

• Управление освещением датчика человеческого тела

Он определяет, есть ли кто-то в помещении, и автоматически управляет освещением, таким как осветительное оборудование в общественных местах, Различные сенсорные лампы, лампы накаливания и т. Д.

• Пробуждение индукции человеческого тела экрана рекламы и другого оборудования

Автоматически включается, когда люди приходят, и автоматически спит, когда никто не приходит экономить энергию, доставка информации более точна и эффективна

• Защита безопасности жизнедеятельности

Защита работы УФ-лампы, чтобы предотвратить включение УФ-лампы, когда вокруг есть люди, и причинение травм

Автоматическое Обнаружение и сигнализация опасных мест для предотвращения проникновения людей в определенные пространства высокого риска, такие как места высокого риска, введенные персоналом в результате взрывных работ на угольных шахтах.

• Умная бытовая техника

Когда в комнате долгое время никого нет, телевизор, кондиционер и другие электроприборы автоматически отключаются, экономя энергию и безопасность.

• Интеллектуальная безопасность

Обнаружение и идентификация людей, вторгающихся, пребывающих и т. д. в пределах заданного диапазона

4. Описание оборудования

4.1 Особенности

HLK-LD2410/HLK-LD2410 с BLE

Размер модуля: 7 мм x 35 мм, в оборудовании зарезервировано 5 отверстий для штифтов (Заводское значение по умолчанию не соответствует контактам)

Диаметр отверстия для штифта составляет 0,6 мм, а расстояние между штифтами составляет 1,27 мм.

HLK-LD2410C

HLK-LD2420

4,2 Определение контакта
