Модуль радиорелейного приемника QIACHIP 433 МГц

Описание:

Этот продукт включает в себя два небольших устройства, в том числе передатчик дистанционного управления и модуль релейного приемника дистанционного управления, которые представляют собой целую систему дистанционного управления для передачи и приема. Ультра-надежное функционирование, очень удобно в повседневной жизни. Он поддерживает дистанционное и беспроводное управление вашими гаражными воротами, электронными воротами, электрическими приборами и другим оборудованием дистанционного управления в пределах 50 м (свободное пространство). Абсолютная новинка бренда в области дистанционного управления-не пропустите!

Особенности:

* Передатчик поддерживает общий чип с кодом обучения (1527), такой как PT1527, EV1527 и т. Д. Совместим с большинством панелей приемника реле дистанционного управления 1527.
* Стабильная схема, высокая точность и высокая эффективность, оригинальный эргономичный дизайн, очень удобной.
* Можно установить импортируемый радиочастотный триод, чтобы получить мощность передачи 10 мВт
* Простой в использовании: легко установить и использовать, 4-канальная система дистанционного управления позволяет управлять приборами, автомобилем и домом или гаражом.
* Широкий спектр использования: идеально подходит для управления электрически управляемыми воротами, раздвижными воротами, гаражными воротами, электрошторами, автомобилем, мотоциклом и другим оборудованием с радиоуправлением

Примечание:

1. Этот передатчик дистанционного управления поддерживает только код обучения (1527) приемника.
2. Пульт дистанционного управления не программируется.
3. У данного товара нет розничной упаковки, но перед отправкой мы хорошо упакуем его.

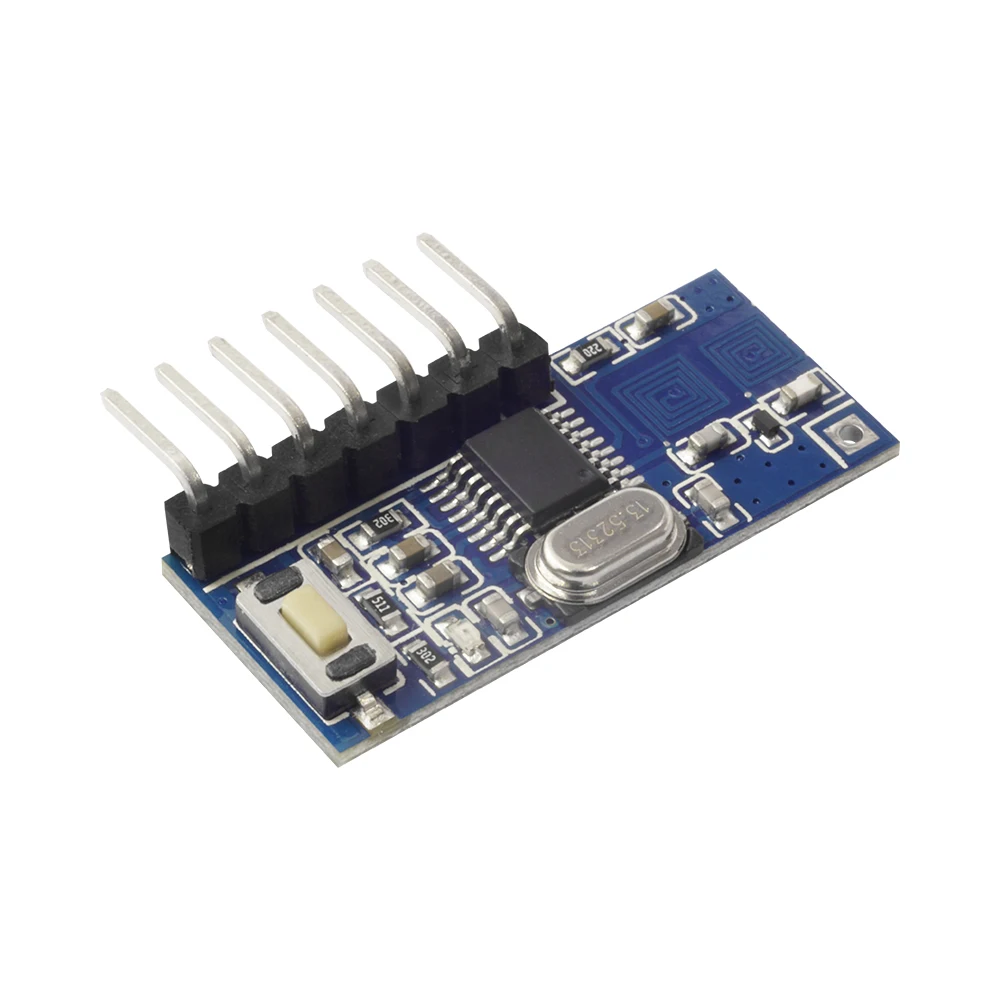

Описание модуля приемника:

Модель: RX480E-4c

Рабочая температура: -25 ~ 75C

Частотный диапазон: +-0,2 МГц

Расстояние приема: 20-100 м (открытый руимте)

Ontvangen Gevoeligheid: -108 дБ

Частота Werken: 433 МГц (Anderen kan worden aangepast)

Ruststroom: <= 5 мА

Веркспаннинг: DC3.3 ~ 5V

Функциональность

Инструкции Пин-вне:

GND: начало отрицания полюса

+ V: 3,3 ~ 5 В постоянного тока

D0: вывод данных

D1: вывод данных

D2: вывод данных

D3: вывод данных

VT: Уитган

Werkmodus: Пунт верплаатсен, zelfsluitend, на Элькаар грийпенде

De output: 4 канала CMOSNiveau signaalOvereenkomt соответствует ожиданию ABCD 4 кнопки.

О рабочем режиме:

Мгновенно: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.
Переключатель: Нажмите один раз кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.
Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.

Изучение кода: (Мгновенно)

Нажмите кнопку обучения на приемнике один раз, он перейдет в режим мгновенной настройки.
Подождите немного, светодиод погаснет, он перейдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.
Через 3 секунды светодиодный индикатор снова загорится, что означает успешное обучение.

Изучение кода: (Переключить)

Дважды нажмите кнопку обучения на приемнике, он перейдет в режим настройки переключения.
Подождите немного, светодиод погаснет, он перейдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.
Через 3 секунды светодиодный индикатор снова загорится, что означает успешное обучение.

Изучение кода: (фиксация)

Примечание. Когда вы выбираете режим фиксации, чтобы узнать больше о дистанционном управлении, вам необходимо изучить две разные кнопки: в первый раз обучение для ВКЛ, во второй раз обучение для ВЫКЛ.
Например: кнопка A = ВКЛ, кнопка B = ВЫКЛ.
Нажмите кнопку обучения на приемнике трижды, он перейдет в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.
Нажмите кнопку дистанционного управления A. Светодиод мигает 5 раз.
Нажмите кнопку дистанционного управления B. Светодиодная Вспышка 5 раз
Через 3 секунды светодиодный индикатор снова загорится, что означает успешное обучение.
A = ВКЛ, B = ВЫКЛ.

Технические Данные передатчика:

Номер модели: KT01-4.
Материал: металл и ПВХ.
Тип продукта: Обучающий код (1527) Брелок дистанционного управления.
Радиочастота: 433 МГц.
Поддерживаемый канал: четыре канала.
Тип кодирования: Обучающий код (1527).
Режим модуляции: амплитудная.
Рабочее напряжение: 12 В постоянного тока.
Рабочий ток: <25 мА.
Мощность передачи: + 13 дБм.
Частотный ветер: + 0,2 МГц или-0, 2 МГц.
Дальность передачи: 50 м (свободное пространство).
Цвет: черный.
Размер упаковки: 5,5*3,0*1,0 см/2,16*1,18*0,39 унции.
Вес упаковки: 30 г/1,05 унции.

Данные антенны 433 МГц:

Номер модели: ANT-240
Выпрямленная Длина этой антенны составляет около 25 мм, внешний диаметр после намотки составляет около 6 мм, а конец очищен от олова около 3 мм; диаметр медной проволоки составляет 0,5 мм, а внешний диаметр-1,3 мм.
Цвет-черный.
Можно использовать как приемный модуль, так и передающий модуль.

Примечание: разные варианты включают разные пакеты

Список пакетов 1:

1 * RX480E-4C Модуль приемника

Список пакетов 2:

1 * KT01-4 Пульт дистанционного управления с обучающим кодом EV1527 (включая батарею)

Список пакетов 3:

1 * Антенна для 433 МГц

Список пакетов 4:

1 * RX480E-4C Модуль приемника
1 * KT01-4 Пульт дистанционного управления с обучающим кодом EV1527 (включая батарею)
1 * Антенна для 433 МГц
