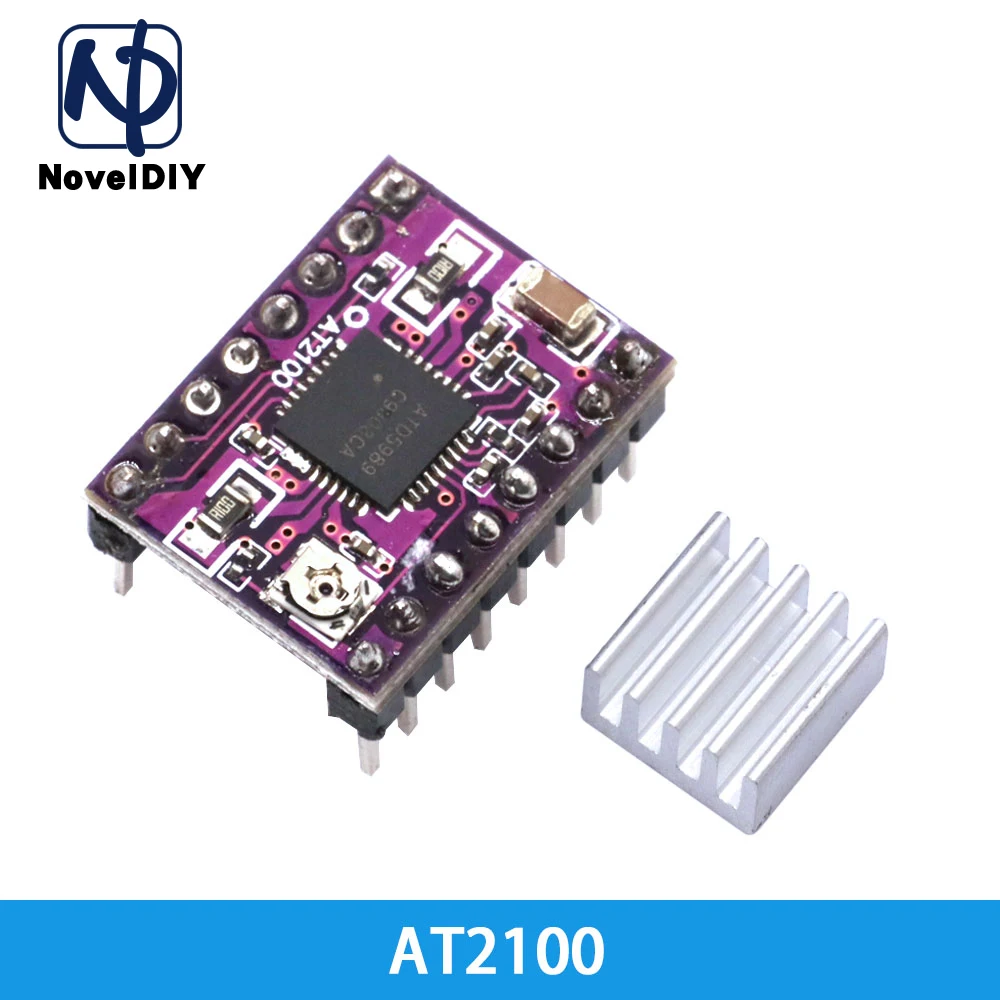

Модуль шагового драйвера Reprap A4988 DRV8825 AT2100, модуль драйвера шагового двигателя с радиатором для 3D принтеров, Ramps 1,4, защита ЧПУ

Изготовитель приходит! Мы реальный изготовитель, если вы хотите к агенту для моих продуктов, то пожалуйста свяжемся я

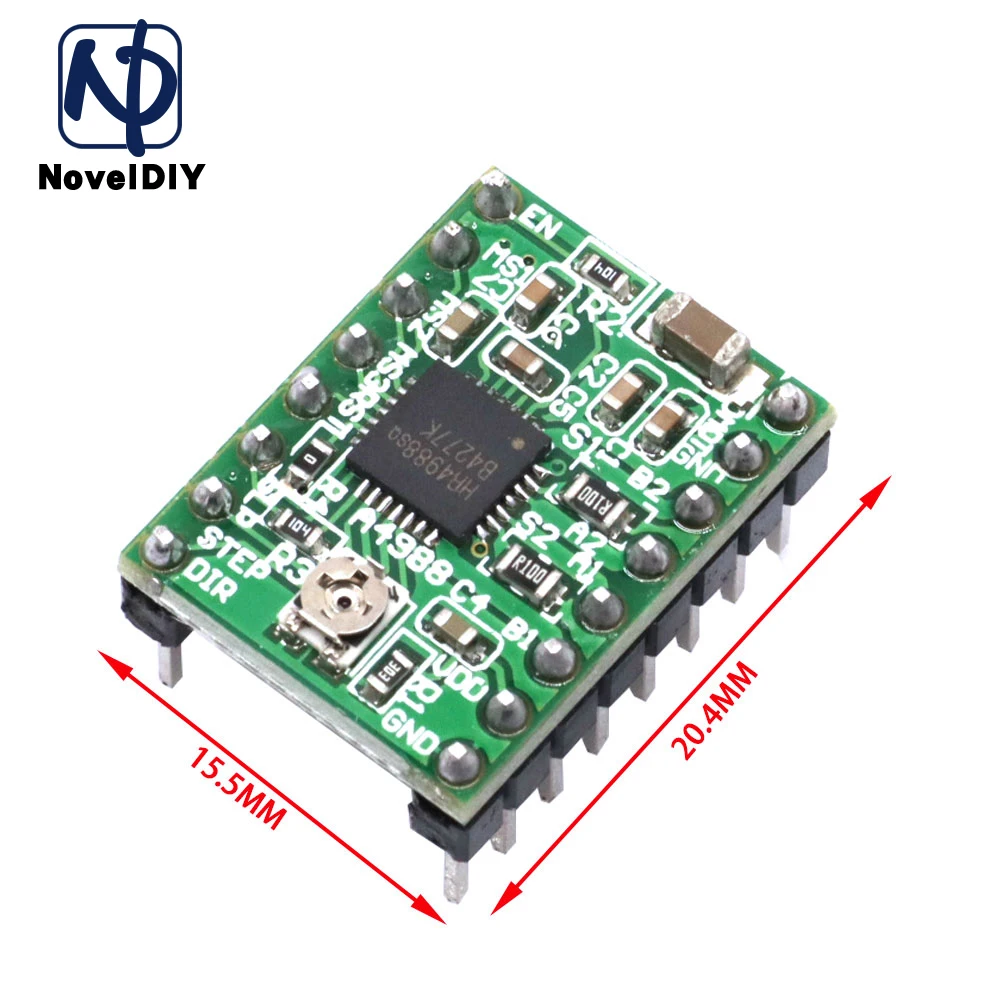

A4988 Особенности:

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для облегчения работы. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 ступенчатых режимах работы биполярных шаговых двигателей, выходной мощностью привода до 35 В и ± 2 А. A4988 включает в себя фиксированный регулятор тока выключения, регулятор в режимах медленного или смешанного затухания. Конвертер A4988-ключ к простой реализации. Пока вход «шага», вводя один импульс, приводит двигатель в действие на один микрошаг. Не существует таблиц последовательности фаз, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора, недоступен или перегружен.

В операции микрошага управление Измельчением A4988 внутри автоматически выбирает текущий режим затухания (медленный или смешанный). В режиме смешанного затухания устройство изначально устанавливается на фиксированное время простоя в некоторых случаях быстрого затухания, а затем на оставшуюся часть времени медленного затухания. Схема управления смешанным током затухания приводит к снижению слышимого шума двигателя, повышению точности шага и снижению энергопотребления. Схема управления внутренним синхронным выпрямлением предназначена для улучшения потребляемой мощности работы широтно-импульсной модуляции (ШИМ). Внутренняя защита цепи включает в себя: Тепловое отключение с гистерезисом, блокировку пониженного напряжения (UVLO) и защиту от перекрестного тока. Специальная последовательность мощности.

A4988 корпус QFN для поверхностного монтажа (ES), размер 5 мм × 5 мм, номинальная общая высота корпуса 0,90 мм, с открытой площадкой для улучшенного рассеивания тепла. Этот пакет представляет собой Pb (суффикс-T) со 100% матовым Оловянным покрытием.

Особенности и преимущества
· Выход с низким RDS (вкл.)
· Автоматическое обнаружение/Выбор режима спада тока
· Смешивание с режимами затухания медленного тока
· Синхронное выпрямление для рассеивания низкой мощности
· Внутреннее УВЛО
· Защита от перекрестного тока
· Совместимое логическое питание 3,3 и 5 В
· Схема теплового отключения
· Защита от замыкания на землю
· Защита от короткого замыкания нагрузки
· Дополнительные пять режимов шага: полный, 1/2, 1/4, 1/8 и 1/16

DRV8825 Особенности:

Несущая плата драйвера шагового двигателя DRV8825 представляет собой коммутационные платы для драйвера биполярного шагового двигателя TI DRV8825.

Модуль имеет пиноут и интерфейс которые почти идентичны к тому из наших несущих водителя Степпер мотора А4988, поэтому его можно использовать как более высоко-представление пад-в замене для тех доск в много применений.
DRV8825 имеет регулируемое ограничение тока, защиту от перегрузки по току и перегрева, а также шесть микроступенчатых разрешений (до 1/32 шага). Оно работает от 8,2-45 V и может поставить до приблизительно 1,5 A в фазу без теплоотвода или, который принудили воздушных потоков (расклассифицированный для до 2,2 a в катушку с достаточным дополнительным охлаждать).

Особенности:

1. Простой интерфейс управления шагом и направлением

2. Шесть различных разрешений шага: полный шаг, полшага, 1/4 шага, 1/8 шага, 1/16 шага и 1/32 шага.

3. Может напрямую взаимодействовать с системами 3,3 В и 5 В

4. Термическое отключение из-за перегрева, отключение из-за перегрузки по току и Блокировка при пониженном напряжении.

5. Защита от короткого замыкания на землю и короткого замыкания нагрузки.

6. 4 слоя, PCB меди 2 oz для улучшенного тепловыделения

7. Открыта паяемая заземляющий коврик под микросхемой драйвера в нижней части печатной платы.

8. Размер модуля, пиноут, и спичка интерфейса та из наших несущих водителя Степпер мотора А4988 в большинстве отношений (см. дно этой страницы для больше информации)

9. Регулируемый контроль тока позволяет установить максимальный выходной ток с помощью потенциометра, который позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей шага.

10. Интеллектуальное управление Измельчением, которое автоматически выбирает правильный текущий режим затухания (быстрое или медленное затухание).

11. Максимальное напряжение питания 45 В

12. Встроенный регулятор (внешний логический источник напряжения не требуется)
