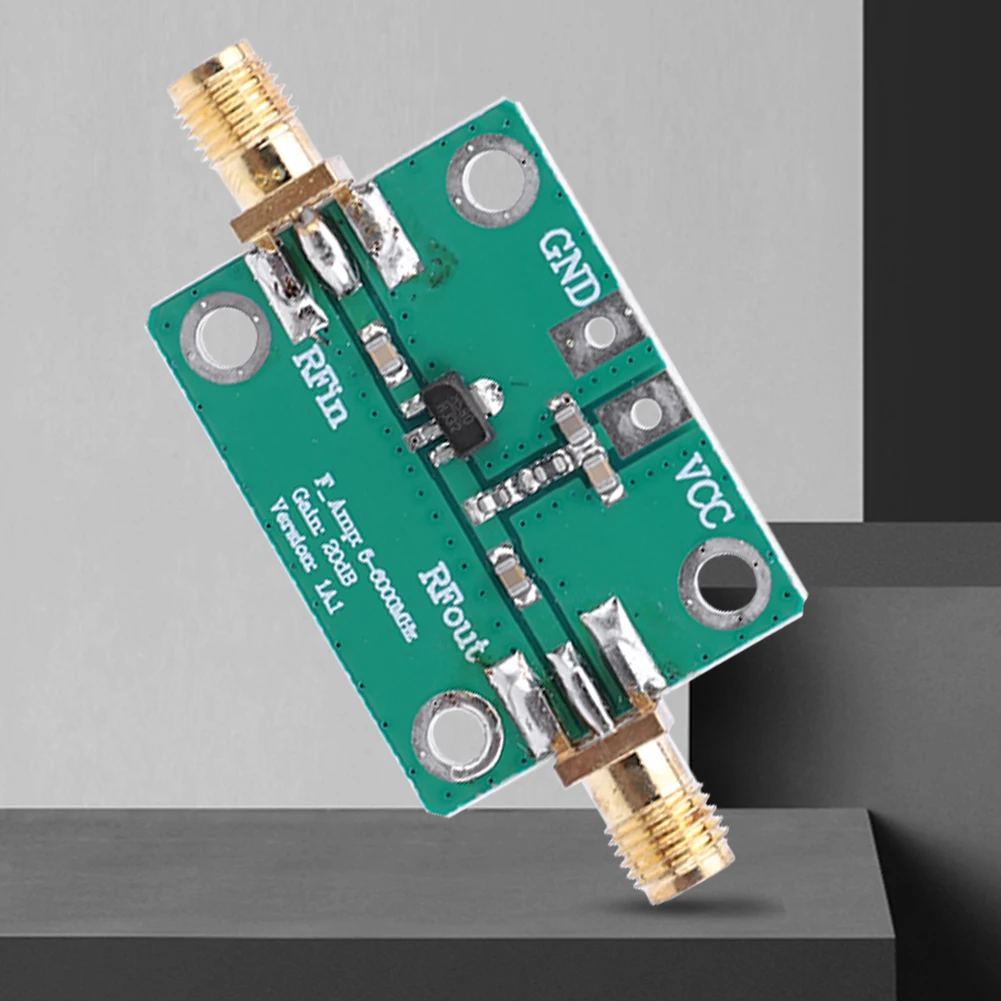

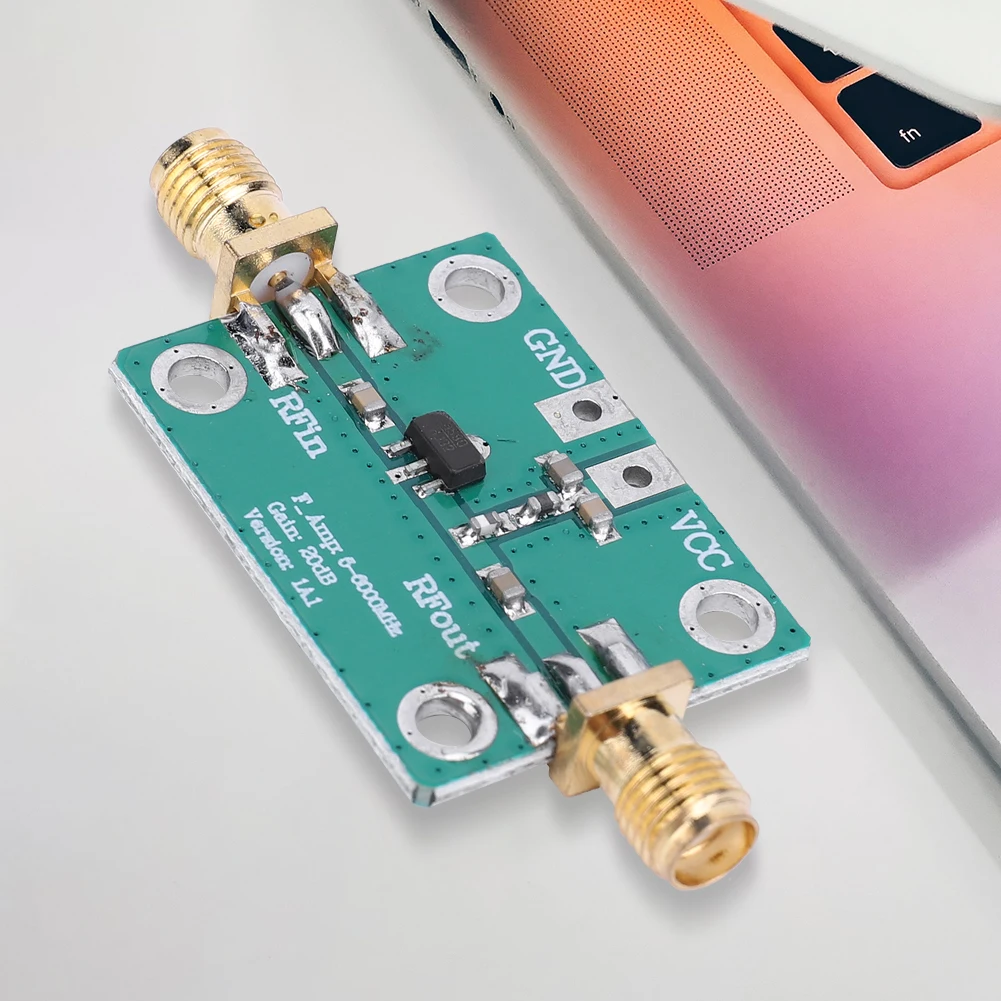

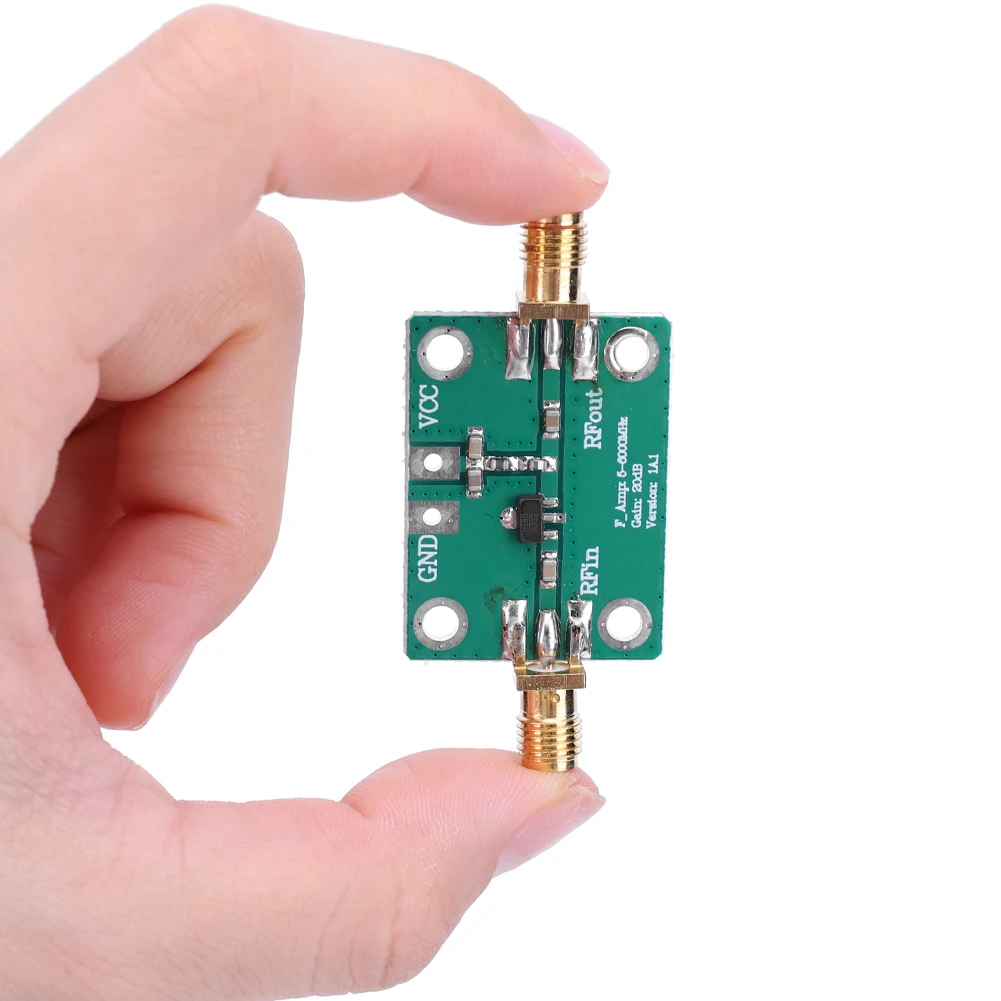

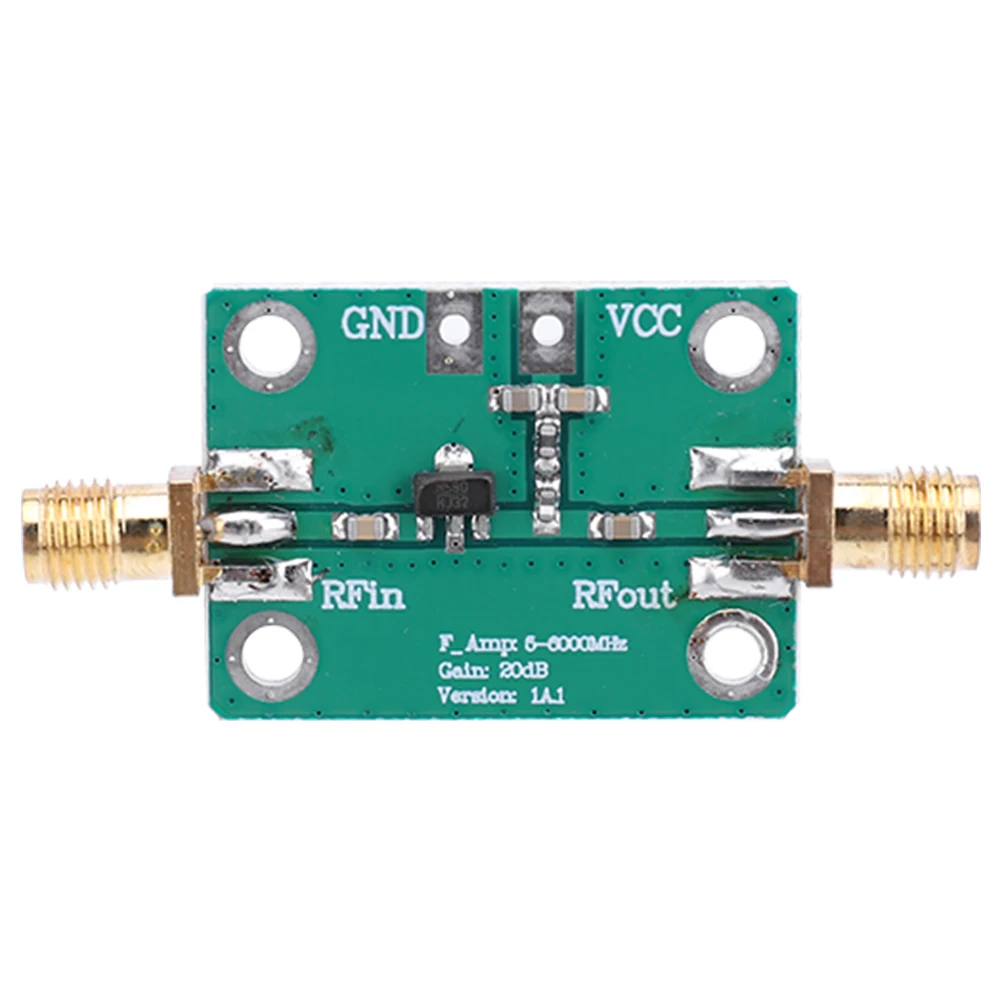

Модуль усилителя радиочастоты HMC580, 3,3-5,5 В постоянного тока, 1-1000 МГц

Модуль HMC580 LNA DC 3,3-5,5 V 1-1000MHz RF Широкополосный усилитель Усиление 20 дБ Модуль радиочастотного усилителя для коротковолнового FM-радио

Особенность:
1. Идеальное сочетание и идеальный буферный усилитель:Низкие характеристики этого малошумного радиочастотного усилителя позволяют ему идеально сочетаться с различными схемами, служа идеальным буферным усилителем. Он предлагает широкий частотный диапазон, высокое усиление и низкий коэффициент шума.
2. Широкий диапазон применения:Этот модуль LNA может быть применен к различным входным радиочастотным приемным системам, эффективно увеличивая расстояние связи. Он подходит для сценариев, требующих малошумного усиления радиочастотного сигнала, таких как коротковолновые радиостанции, FM-Радиоприемники, приемники дистанционного управления и усилители сигнала кабельного телевидения.
3. Высокопроизводительный дизайн:Конструкция этого широкополосного радиочастотного усилителя ссылается на официальную документацию HMC580. Он обладает такими преимуществами, как широкий частотный диапазон, стабильное усиление и высокая выходная мощность (+ 22 дБм при 1 дБп), что делает его особенно подходящим для различных схем выходного каскада РЧ.
4. Надежное усиление сигнала:Обладая высоким коэффициентом усиления и стабильной работой, этот модуль радиочастотного усилителя обеспечивает надежное усиление радиочастотных сигналов, оптимизируя общую производительность системы и улучшая качество приема сигнала.
5. Простая интеграция:Эта Плата усилителя мощности радиочастотного сигнала предназначена для легкой интеграции в существующие радиочастотные системы. Он обеспечивает практическое решение для повышения мощности сигнала и минимизации шумовых помех.

Спецификация:
Сертификация: НЕТ
Происхождение: материковый Китай
Товары для рукоделия: ЭЛЕКТРИЧЕСКИЕ
Тип дисплея: Только Аналоговый
Номер модели: Усилитель RF малошумный
Размеры: 50 х 25 х 5 мм/2,0 х 1,0 х 0,2 дюйма
Цвет: зеленый
Рабочая частота: 1-1000 МГц
Усиление: 20 дБ (типичное)
Коэффициент шума: 2,8 дБ (типично)
Усиление усилителя: как показано ниже
F = 5 МГц Усиление = 24 дБ
F = 30 МГц Усиление = 23 дБ
F = Усиление 100 МГц = 23 дБ
F = 150 МГц Усиление = 23 дБ
F = 420 МГц Усиление = 21 дБ
F = 750 МГц Усиление = 19 дБ
F = Усиление 1000 МГц = 17 дБ
Максимальная Выходная мощность: + 22 дБм (170 мВт) при точке сжатия 1 дБ
Рабочий ток: 88 мА (5 В)
Напряжение питания: 3,3-5,5 В (постоянный ток)
Сопротивление системы: 50 Ом
Характеристики продукта:
1. Его низкие характеристики могут идеально соответствовать различным схемам и служить идеальным буферным усилителем усилителя.
2. Изделие имеет широкий частотный диапазон, высокое усиление и низкий уровень шума.
3. Продукт может быть применен к различным передним частям приема RF для увеличения расстояния связи.
4. Он используется в коротковолновых, FM-радио, приемнике дистанционного управления, усилителе сигнала кабельного телевидения и других случаях, когда требуется МАЛОШУМНОЕ усиление радиочастотного сигнала.
Применение продукта:
Этот усилитель разработан со ссылкой на официальную информацию HMC580. Он имеет преимущества широкого частотного диапазона, стабильного усиления, большой выходной мощности + 22 дБм при 1 дБп) и т. Д. Он особенно подходит для различных схем выходного каскада ВЧ.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо тебе!
Возможны отклонения в 1-2 см из-за ручного измерения.

1 х Радиочастотный усилитель с низким уровнем шума
