Модуль зарядки от солнечной батареи 3,6 В 3,7 в 4,2 в, зарядка для литиевой батареи 18650, полимерная зарядная плата с защитой MICRO USB

Солнечный зарядный Модуль 3,6 В 3,7 В 4,2 В для зарядки 18650 литиевых батарей полимерная зарядная плата с защитой MICRO USB

Особенности:

1. Более безопасная и надежная защита от чрезмерного воздействия.

2. Входной терминал имеет базу MICRO USB, которая может быть непосредственно использована в качестве входа для зарядки литиевой батареи.

3. Широкий спектр применений, напряжение 3,6 3,7 В, например, 18650, полимерный литиевый аккумулятор, защита от заряда и разрядки, можно также использовать один или несколько параллельно.

Характеристики:

Входное напряжение: 5 В

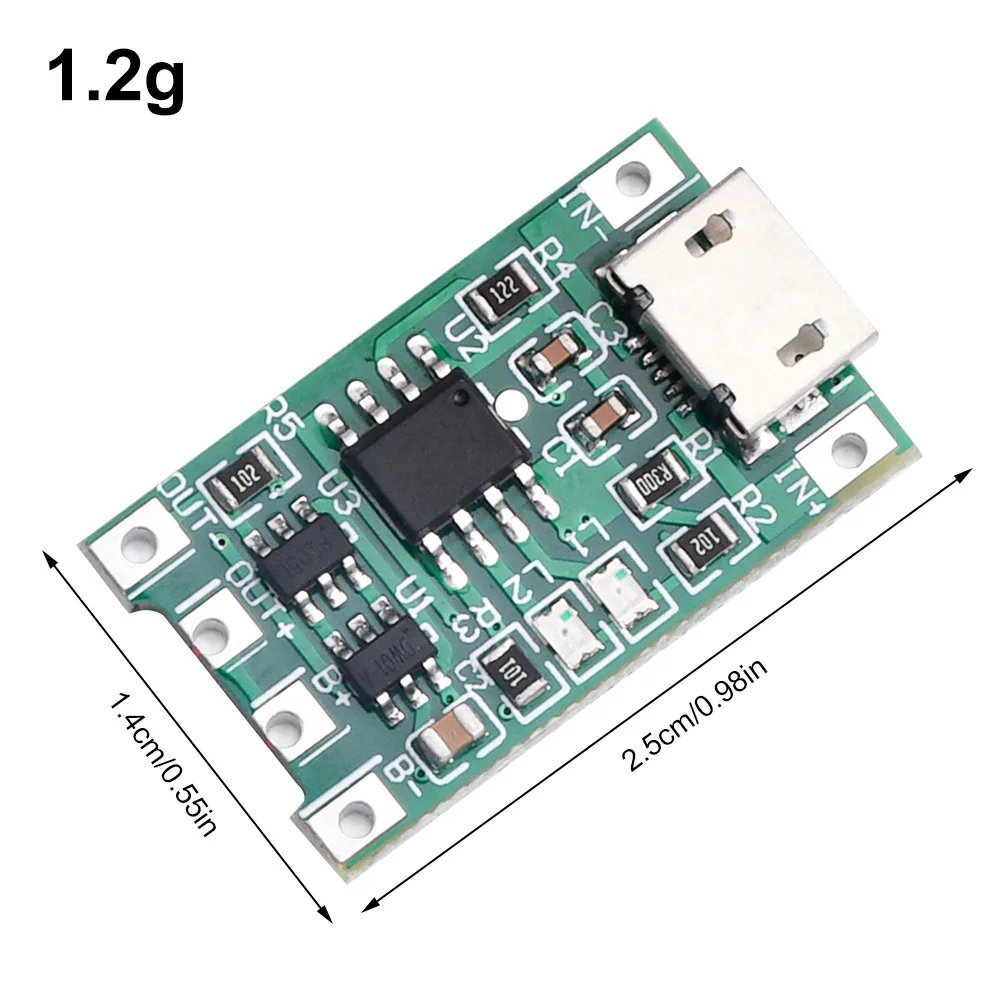

Размер: 26,06*14,47 мм

Напряжение отключения зарядки: 4,2 В ± 1%

Максимальный ток зарядки: 1000 мА

Ток защиты от перегрузки по току батареи: 3A

Защита от переразряда батареи напряжение: 2,5 В

Примечание.

1. Первый доступ к батарее, может не быть выхода напряжения между OUT + и OUT-, затем доступ к напряжению 5 В, зарядка может активировать цепь защиты, аккумулятор от B + B-на коротком раскрытии снова нужно зарядить его, чтобы активировать цепь защиты. При использовании мобильный телефон зарядного устройства в качестве входного сигнала обратите внимание, что зарядное устройство должно иметь возможность выводить 1A или выше, в противном случае оно может не заряжаться нормально.

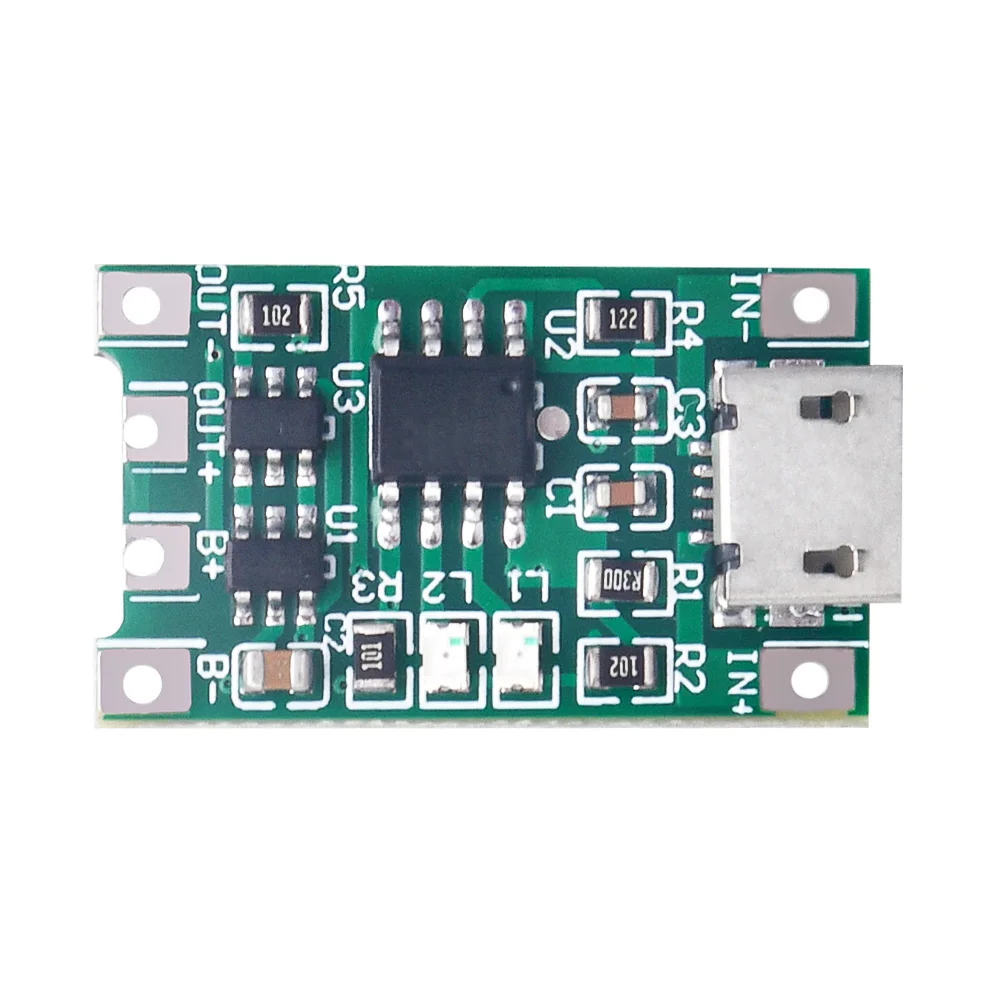

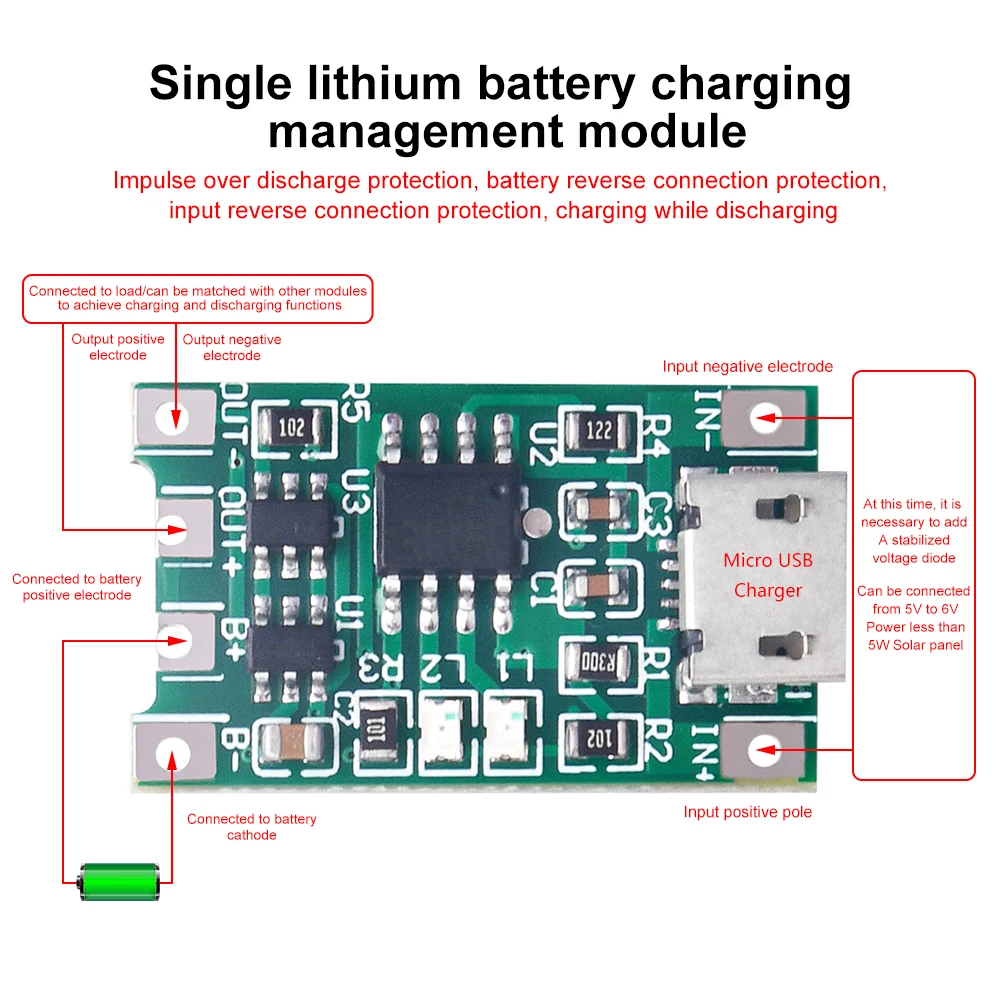

2. Мини usb-основание и + - pad рядом с ним служат в качестве входного терминала питания и подключены к напряжению 5 В. B + подключен к положительному терминалу литиевой батареи, а B-подключен к отрицательному терминалу литиевой батареи. OUT + and OUT-подключаются к нагрузке, например, к положительным и отрицательным клеммам мобильной бустерной платы или другим нагрузкам.

3. Подключите аккумулятор к B + B-и Подключите зарядное устройство телефона к базе USB. L1 загорается при зарядке, а L2 загорается при полном заряде. (Когда светильник L2 включен, вспышка L1 говорит о ярком состоянии насыщенности).

Инструкции по использованию:

1. Входное обратное соединение не влияет на чип, но выход (аккумулятор) обратное соединение сгорит чип.

2. Амперметр, используемый для проверки тока, может быть подключен только в серии к входному терминалу 5 в зарядного устройства.

3. Рекомендуется правильно подключить аккумулятор. В противном случае после смывания напряжение батареи будет больше снижаться.

4. Провод для подключения к зарядке не должен быть слишком тонким или слишком длинным. Это сопротивление соединения является высоким. Если он слишком тонкий, напряжение батареи будет больше снижаться.

5. Зарядный ток-это лучшая емкость батареи 0.37C, это емкость в 0,37 раз, например, 1000 мА · ч, зарядный ток 400, поэтому этого достаточно. Слишком быстрый эффект скорости зарядки плохой, вымытый из напряжения батареи больше.

6. Если входное напряжение 5 В слишком высокое, например 5,2 или 5,5, ток зарядки не будет 1000мА, что является нормальным. Высоковольтный Чип автоматически уменьшит зарядный ток, а не загорится. Чип может нагреваться при температуре около 60 градусов во время работы. В конце концов, ток зарядки высокий.

Список посылка:

Модуль солнечной зарядки * 1
