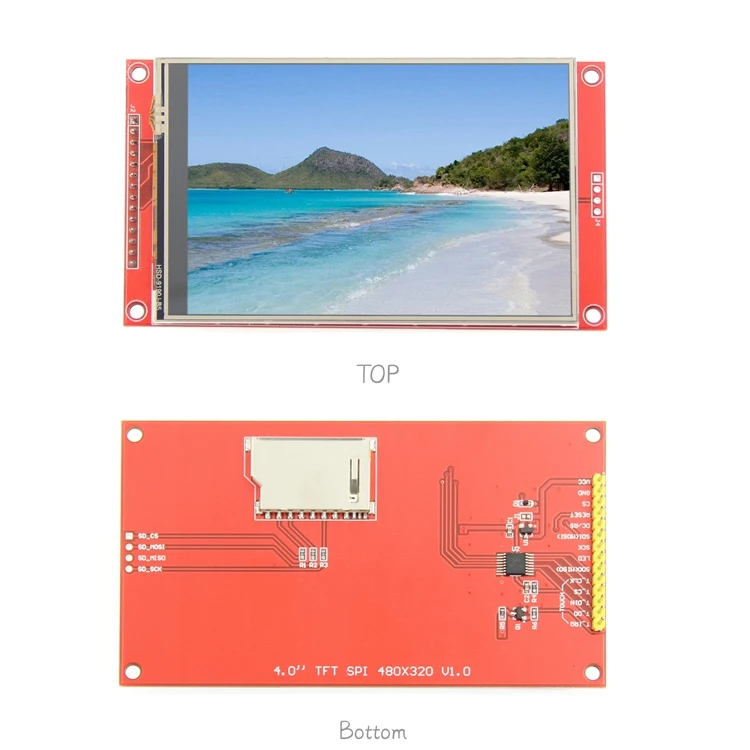

Модуль ЖК-экрана TFT 4,0 дюйма SPI Serial 480x320 ILI9486 HD

Код товара: A1005004042373799

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Not Touch With Touch

Описание:

Описание товара
4,0-дюймовый цветной экран, поддержка 65 к цветной сенсорный экран дисплея, дисплей насыщенного цвета
Разрешение 480X320, Опциональная Сенсорная функция
С помощью последовательной шины SPI требуется всего несколько IOs, чтобы осветить дисплей
Легко расширить эксперимент со слотом для sd-карты
Предоставить богатый образец программы
Обеспечить техническую поддержку базового драйвера

Название	Параметр
Цвет дисплея	RGB 65K цвет
SKU	Сенсорный экран: MSP4021
SKU	Нет сенсорного экрана: MSP4020
Размер экрана	4,0 (дюйм)
Тип экрана	TFT
Драйвер IC	ST7796S
Разрешение	480*320 (пиксель)
Интерфейс модуля	4-провод SPI интерфейс
Активная область (зона АА)	55,68x83,52 (мм)
Размер модуля PCB	61,74x108,04 (мм)
Тип сенсорного экрана	Резистивный сенсорный экран
Сенсорный IC	XPT2046
VCC напряжение питания	3,3 V ~ 5V
Энергопотребление	ТБД
Приблизительный вес (посылка содержит)	Сенсорный экран: 71g
Приблизительный вес (посылка содержит)	Нет сенсорного экрана: 58g

Номер	Контактная этикетка	Описание
1	VCC	5V/3,3 В Потребляемая мощность
2	GND	Наземный
3	CS	ЖК-чип выбрать сигнал, низкий уровень включить
4	Сброс	ЖК-сигнал сброса, низкий уровень сброса
5	DC/RS	Команда LCD/сигнал выбора данных, Высокий уровень: командный, низкий уровень: данные
6	SDI(MOSI)	ЖК-дисплей SPI bus сигнал записи данных
7	SCK	ЖК-дисплей SPI автобусный сигнал
8	Светодиодный	Управление Подсветкой, высокоуровневое освещение, Если не держать под контролем, подключение 3,3 V всегда яркий
9	SDO(MISO)	SPI bus считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключить его
(Ниже приведен линейный провод сигнала сенсорного экрана, если вам не нужна Функция касания или сам модуль не имеет функции касания, вы не можете их подключить)
10	T_CLK	Сенсорный сигнал на автобус SPI
11	T_CS	Чип сенсорного экрана выберите сигнал, низкий уровень включен
12	T_DIN	Сенсорный вход шины SPI
13	T_DO	Сенсорный выход шины SPI
14	T_IRQ	Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	HZWDONE
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	LCD Screen Module TFT 4.0 inch
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	TN
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Индивидуальное изготовление</span>	Да
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Режим отображения</span>	480 x 320
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	HZWDONE
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	LCD Screen Module TFT 4.0 inch
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	TN
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Индивидуальное изготовление</span>	Да
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Режим отображения</span>	480 x 320
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
