Набор для сборки RD RD6024, 60 В, 24 а, цифровой стабилизатор управления, лабораторный регулятор питания с регулируемым напряжением переменного тока в постоянный, 1140 Вт, 1440 Вт

ПРИМЕЧАНИЕ

1. Этот набор уже собран, вы можете подключить питание переменного тока напрямую! Теперь есть 4 варианта (вилка для США/ЕС/Великобритании/Австралии), единственное различие-это кабель переменного тока и запрос входного напряжения переменного тока. Другие такие же.

2. В этом наборе нет карты WiFi для подключения к приложению и батареи (CR1220) для отображения даты/времени.

3. Если вы хотите заказать карту WiFi, вам необходимо знать, что сначала необходимо установить аккумулятор, если вы установите карту WiFi, вы не сможете извлечь ее и установить аккумулятор снова, ссылка на карту WiFi: https://www.aliexpress.com/item/4000478822325.html

4. Пожалуйста, проверьте заголовок опции, чтобы сделать правильный заказ, внутри собранного набора есть 2 вида входного блока питания, 1500 Вт и 1200 Вт, при входе 220 В переменного тока, версия 1500 Вт может выводить 1440 Вт макс., Версия 1200 Вт может выводить 1140 Вт макс., При 110 В переменного тока, версия 1500 Вт может выводить 1140 Вт макс., Версия 1200 Вт может выдавать максимум 950 Вт, пожалуйста, выберите правильный в соответствии с вашими реальными потребностями

Модель: RD6024 полный комплект в сборе (блок питания 1200 Вт/блок питания 1500 Вт)

Диапазон входного напряжения: 100-120 В/200-240 В переменного тока

Диапазон выходного напряжения: 0-60,00 В

Диапазон выходного тока: 0-24,00 А

Версия блока питания 1200 Вт Диапазон выходной мощности: (220 В переменного тока) 0-1140 Вт/(110 В переменного тока) 0-950 Вт (максимальная выходная мощность указана в заголовке опции)

Версия блока питания 1500 Вт Диапазон выходной мощности: (220 В переменного тока) 0-1440 Вт/(110 В переменного тока) 0-1140 Вт (максимальная мощность указана в заголовке опции)

Разрешение измерения выходного напряжения: 0,01 В

Разрешение измерения выходного тока: 0,01 А

Разрешение измерения напряжения батареи: 0,01 В

Точность выходного напряжения между настройкой и измерением: ± (0,3% + 3 цифры)

Точность выходного тока между настройкой и измерением: ± (0,5% + 5 цифр)

Точность измерения напряжения батареи: ± (0,5% + 3 цифры)

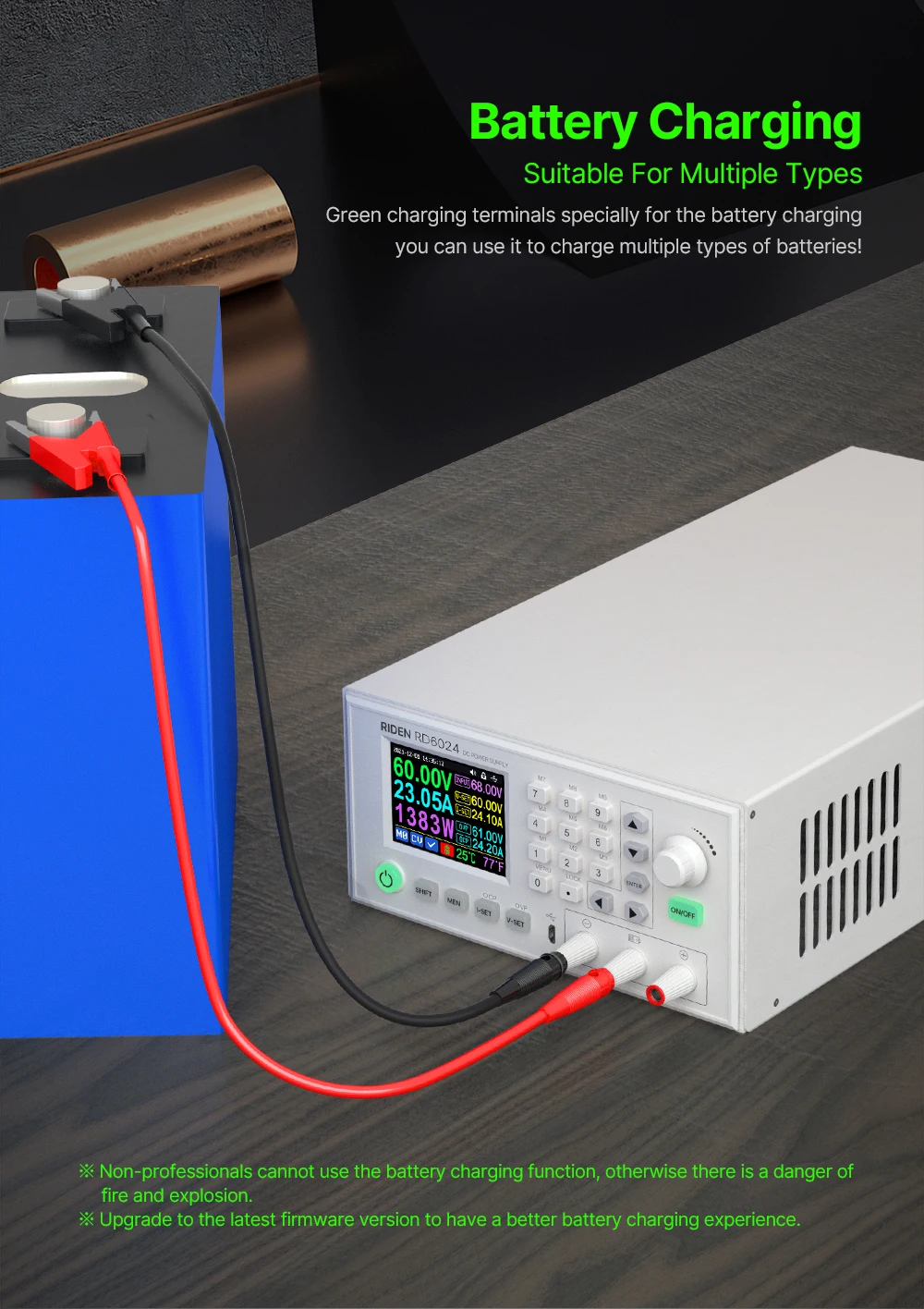

При зарядке значение тока автоматического отключения: Устанавливается самостоятельно (выше 100 мА)

Типичная пульсация на выходе: 100 мВ при 12А, 150 мВ при 24А VPP

Диапазон рабочих температур: -10 ℃ ~ 40 ℃

Внешний датчик Диапазон определения температуры:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉

Внешний датчик Точность определения температуры: ± 3 ℃/± 6 ℉

Время модератора постоянного напряжения: 2 мс (нагрузка 0,1-5 А)

Регулировка нагрузки в режиме постоянного напряжения: ± (0,1% + 2 цифры)

Загрузка в режиме постоянного тока регулирование: ± (0,1% + 3 цифры)

Диапазон измерения емкости: 0-9999,99 Ач

Диапазон измерения энергии: 0-9999,99 Втч

Статистическая погрешность емкости и энергии: ± 2%

Защита от перегрева: температура системы> 80 ℃

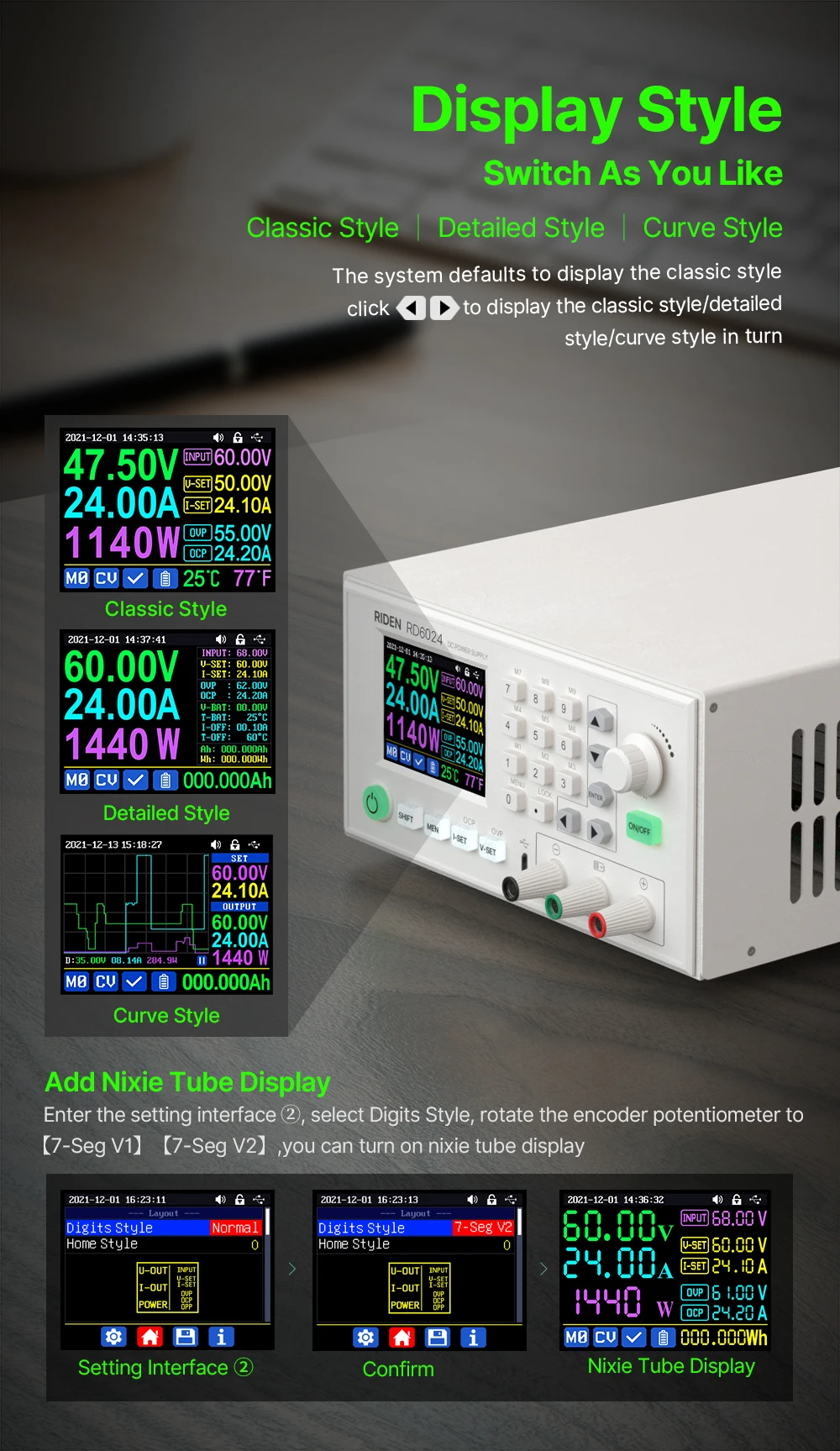

Настройка яркости экрана: 0-5 (всего 6 уровней)

Экран: 2,4-дюймовый цветной HD-дисплей

Условие начала охлаждающего вентилятора: Ток выхода> 8А или температура системы> 45 ℃

Состояние отключения охлаждающего вентилятора: выходной ток <7,9 А и температура системы <45 ℃

1, Инструкция:

Инструкция деятельности РД6024 (в), программная инструкция ПК и программная загрузка ПК связь:

https://drive.google.com/drive/folders/1_pv3ctOA_koShQ6Qiu1CZVCluHVD47TL?usp=share_link

Полоса пропускания 20 МГц на осциллографе с параллельным конденсатором 0,1 мкФ на выходных клеммах

②Например: входное напряжение составляет 24 В, максимальное выходное напряжение составляет 19,8 В.

1, видео с инструкцией:

A. Раздел 1.4.2.1 Функция зарядки аккумулятора Введение: https:// youtu.be/irTbqfqtgU0

Б. Раздел 1.4.2.2 Настройка выходного напряжения и выходного тока: https:// youtu.be/S6Kan66dNsk

C. Раздел 1.4.2.3 Группа данных Быстрое хранение и вызов: https:// youtu.be/eo5saPjOGpo

D. Раздел 1.4.2.4 Блокировка и разблокировка клавиатуры: https:// youtu.be/zxpmasJyQ6Y

E. Раздел 1.4.2.5 Системные настройки: https:// youtu.be/Q9d3rIgIrOc

F. Раздел 1.4.2.6 Настройка стиля главной страницы: https:// youtu.be/f51VDiY2VHE

G: раздел 1.4.2.7 Настройка данных хранилища: https:// youtu.be/i1kTeurS13I

H: раздел 1.4.2.8 Информация о системе: https:// youtu.be/Um4NQObeeJE

I: раздел 2.1.2 Приложение для iOS Загрузка, установка и подключение: https:// youtu.be/nH2HYwop0TE

J: раздел 2.4.2 Работа приложения IOS: https:// youtu.be/lXSw1CM9IY8

K: раздел 3.1.1/3.2.3.2 приложение для Android Загрузка, установка и подключение: https:// youtu.be/QwyBEUCnp9c

L: раздел 3.2.3.3 Работа приложения Anroid: https:// youtu.be/hqrF4keTfbE

M: раздел 4,1/4.3.1 Программное обеспечение для ПК Загрузка и основные операции: https:// youtu.be/mjt1RMaah1Y

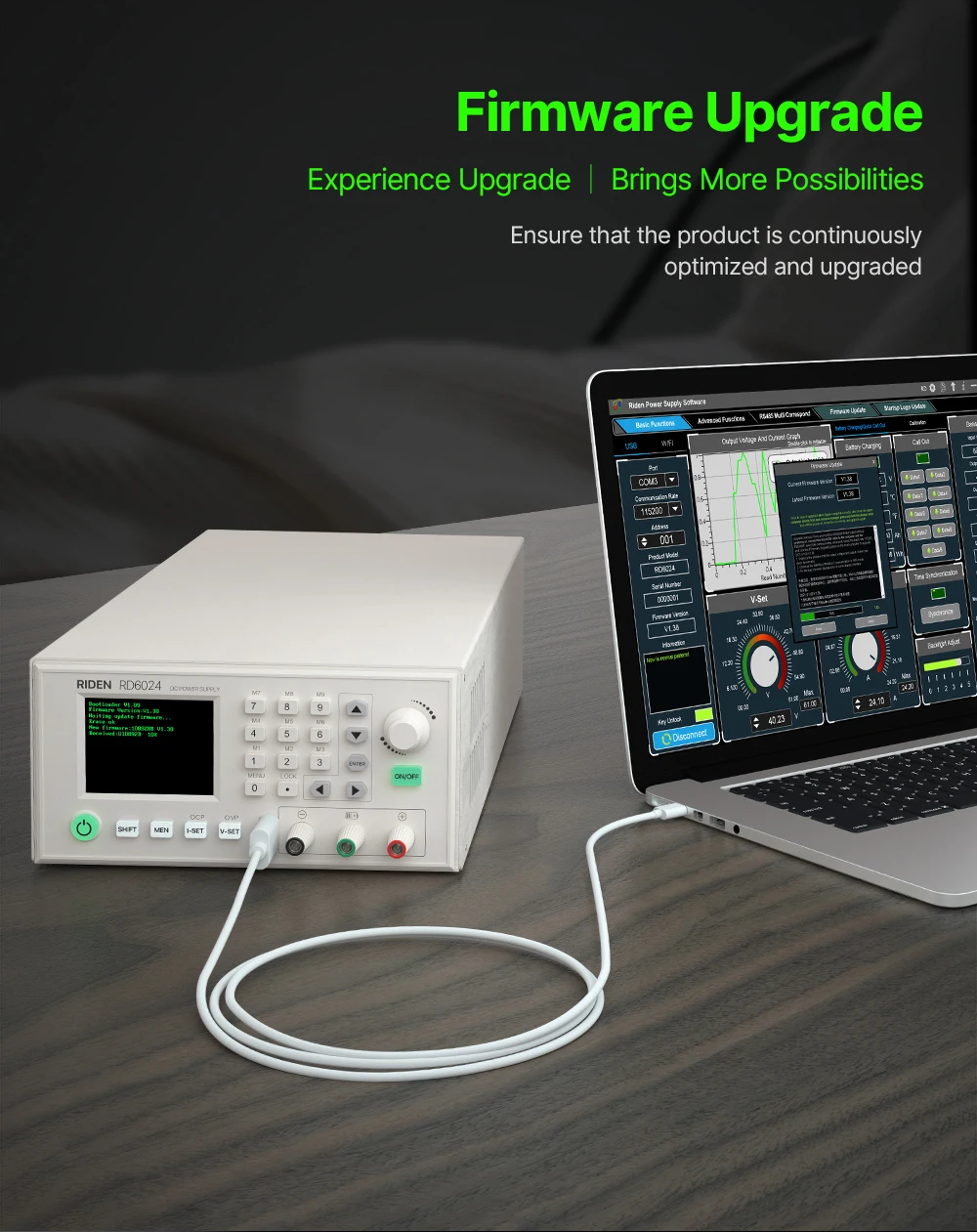

O: раздел 4.3.2 Обновление прошивки: https:// youtu.be/NOoLfDw0DiY

P: Section 4.3.3 Калибровка: https:// youtu.be/c9sn1wY2mjE

Q: раздел 4.3.4 Обновление логотипа: https:// youtu.be/vuVhBsohWts

R: RD6006 Wi-Fi Подключение Проблема и решение: https://www.youtube.com/watch?v=7sTtc1kweJM

2, фактическое тестовое видео

https://www.youtube.com/watch?v=W8CDqu0i-1o&t=28s

1. В: Есть ли у этого устройства функция Wi-Fi?

A: Полный комплект в сборе RD6024 не имеет функции WiFi. Он поддерживает только использование USB-микрокабеля для подключения программного обеспечения ПК, вам необходимо отдельно заказать плату WiFi для подключения приложения, если вам нужна функция Wi-Fi

2. В: Что я могу получить по этой ссылке?

A: Название опции и изображения показывают, что вы можете получить, пожалуйста, проверьте и сделайте заказ.

3.Q: Почему продукт, который я получаю, немного отличается от изображения?

О: Мы продолжаем обновлять аппаратное и программное обеспечение продукта, чтобы сделать устройство лучше, поэтому внутренние детали материала могут отличаться, но это не влияет на использование функций.

4. В: на блоке питания, который я получаю, есть царапины?

A: На поверхности могут быть царапины, но это не влияет на характеристики продукта, пожалуйста, не будьте слишком разборчивы, и если вы не возражаете, пожалуйста, не покупайте этот продукт.

5. В: гарантийная этикетка сломана, я все еще получаю гарантию?

A: Из-за экспресс-доставки некоторые гарантийные этикетки на Блок питания могут быть повреждены, что не влияет на гарантию на продукт!

6. В: Могу ли я использовать его для включения индуктивной нагрузки?

О: Если вы подключаете индуктивную нагрузку (например, двигатель), Максимальное рабочее напряжение и ток составляют 1/3 полного диапазона. Не превышайте его.

7. В: почему в коробке есть предохранитель? Я должен установить его?

A: Это предохранитель BACKUP в, если вы сжигаете предохранитель При неправильной работе, вы можете вставить предохранитель в розетку рядом с сожженной для временного использования, и он поддерживает только 10А, поэтому лучше удалить поврежденный предохранитель и припаять хороший предохранитель в том же положении для полной мощности.

8. В: Могу ли я снять корпус блока питания для лучшего отвода тепла?

A: при установке нашего блока питания в корпус следуйте нашим инструкциям по сборке, не снимайте корпус блока питания для использования. После снятия корпуса импульсного источника питания структурное Изменение системы рассеивания тепла приведет к недостаточному рассеиванию тепла, а некоторые компоненты будут перегреты и повреждены, в этом случае мы не предлагаем послепродажное обслуживание.

9. В: Я вижу следы на панели, это значит, что она повреждена?

A: В результате процесса литья под давлением на отверстиях для пуговиц на корпусе остаются небольшие следы. Его вряд ли можно найти при нормальном использовании. Его можно найти под светом (оболочка не поделка, не будьте слишком разборчивы). Как показано на картинке, если вам не все равно, пожалуйста, не покупайте этот продукт

ВОПРОСЫ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ: (плата WiFi необходимо заказать отдельно)

1. В: Приложение выходит из строя на моем телефоне, в чем проблема?

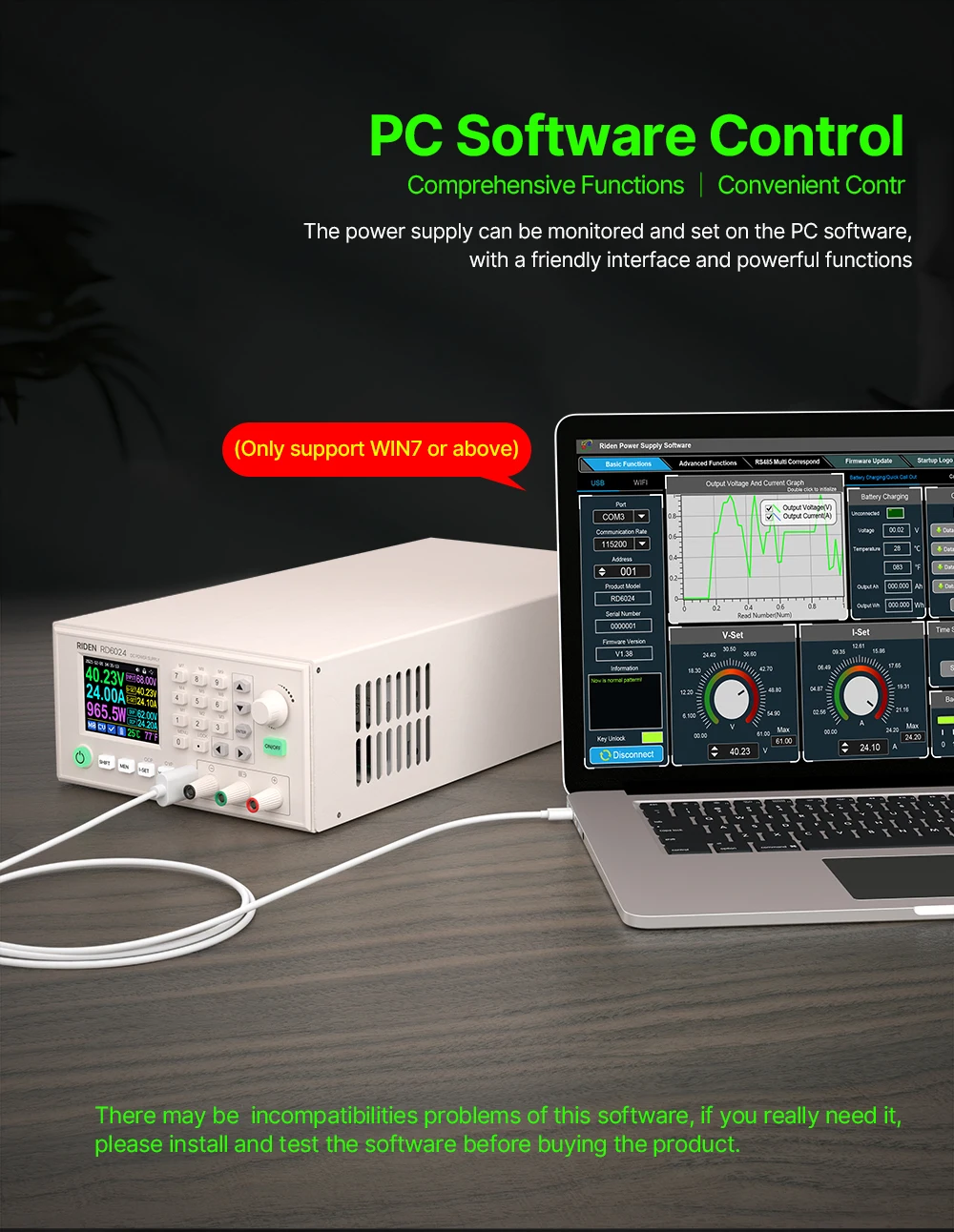

A: Для программного обеспечения приложений и ПК, поскольку могут быть проблемы несовместимости, пожалуйста, сначала загрузите перед покупкой, если вы можете загрузить и установить, вы можете сделать заказ или прекратить покупку. Если вы не протестировали программное обеспечение ПК и функцию приложения перед покупкой и не обнаружили, что продукты работают нормально, за исключением программного обеспечения для ПК или приложения, мы отказываемся вернуть деньги. Что касается программного обеспечения для ПК, на данный момент он поддерживает только Win 7 и выше. Для приложения он поддерживает только Android 8,0 и выше.

2. Почему я не могу подключить RD6024W к приложению для телефона через WIFI?(вам необходимо заказать плату WiFi отдельно)

A: Пожалуйста, проверьте, правильно ли вставлена плата WIFI, затем проверьте, составляет ли WIFI 2,4 ГГц, и отключите ли вы изоляцию клиента/изоляцию AP и функцию WMM, и проверьте, включаете ли вы службу определения местоположения и службу хранения при установке приложения. Если все еще есть проблема, свяжитесь с нами.

3. Почему я не могу подключить RD6024W к ПК через WIFI, пока я могу подключиться к телефону? (вам необходимо заказать плату WiFi отдельно)

О: Подключение Wi-Fi является тестовой функцией, из-за плохой совместимости некоторых компьютеров, если вы не можете подключить программное обеспечение ПК через Wi-Fi, не обращайте внимания на эту функцию. Для этой функции мы не предоставляем никаких гарантий и технической поддержки, и мы решим, следует ли сохранить эту функцию на основе отзывов клиентов.
