Наборы смарт-электроники NE555 + CD4017, светодиодный модуль с подсветильник кой, набор «сделай сам» для обучения электронным принципам, Детская лаборатория

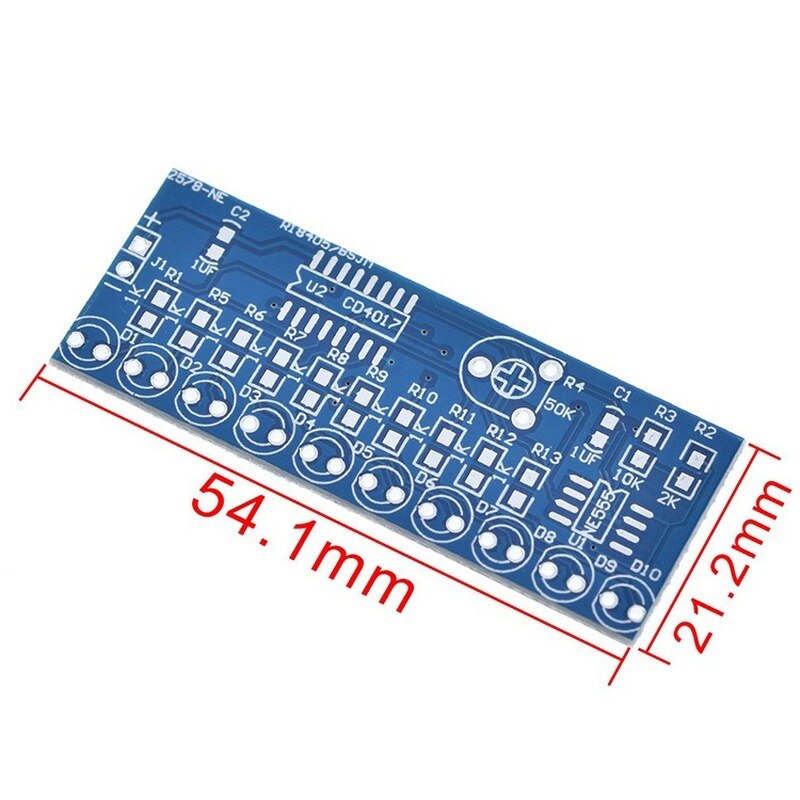

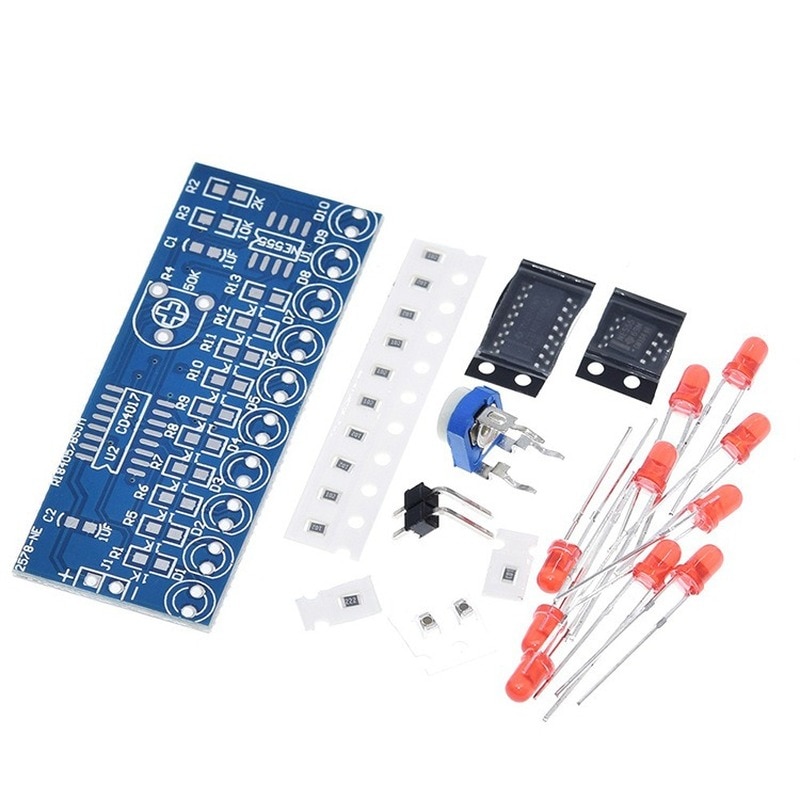

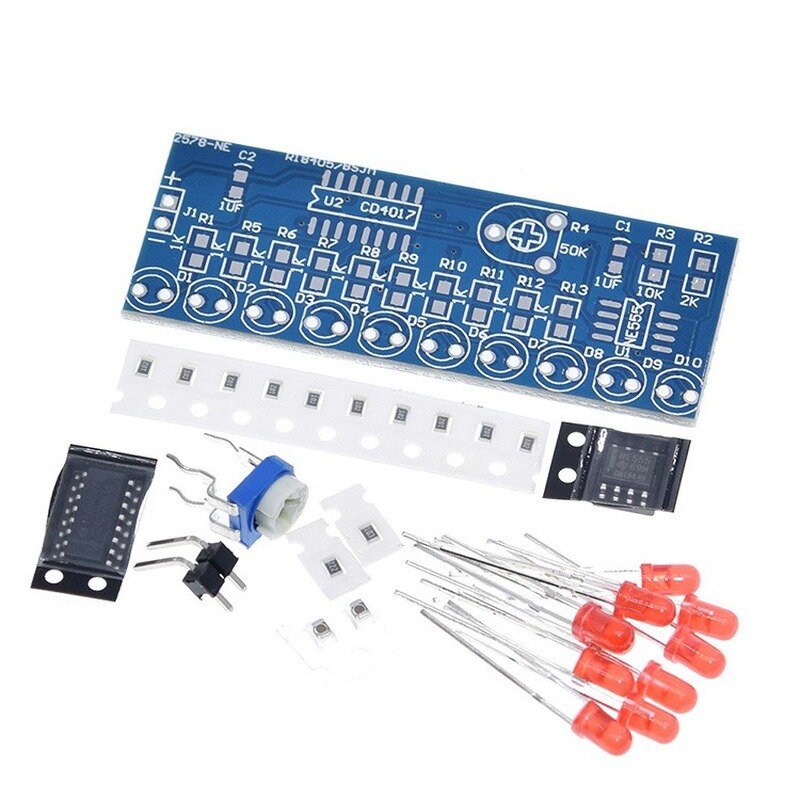

NE555 + CD4017 Светодиодный поток Светодиодный электронный производственный комплект DIY Kit

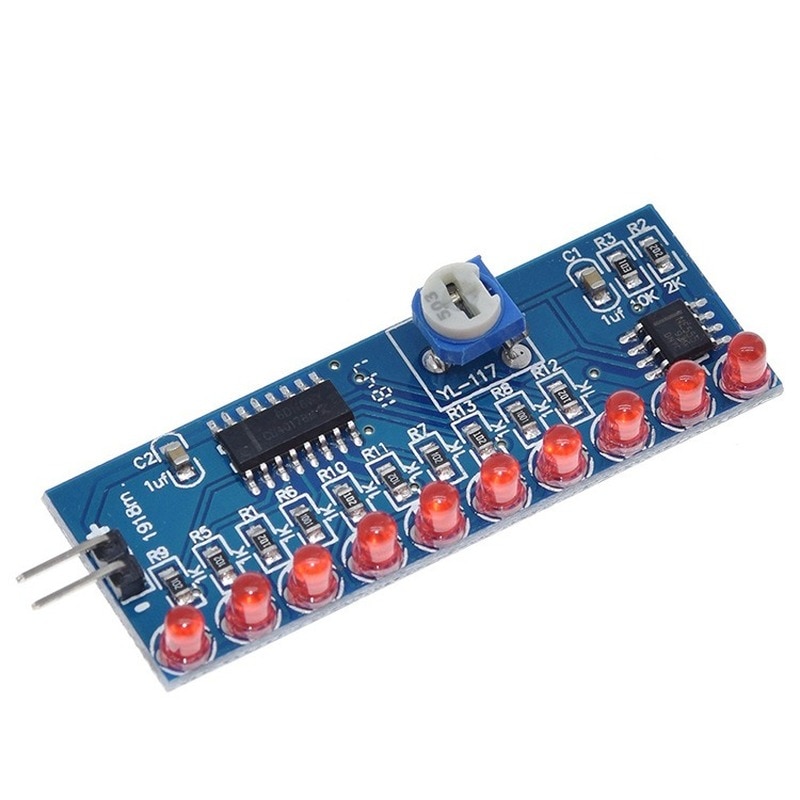

Этот комплект в основном состоит из схемы генерации часов и схемы десятичного счетчика. Это самовозбуждаемый мультивибратор с NE555 в качестве сердечника. Источник питания заряжает конденсатор C1 через R2, R3 и R4. Когда C1 начинает заряжаться, 2-контактный NE555 все еще находится на низком уровне, поэтому контакт 3 выходной клеммы имеет высокий уровень. Когда источник питания заряжается от C1 до 2/3 напряжения источника питания через R2, R3, R4, уровень контакта 3 выходной клеммы меняется с высокого на низкий, и внутренняя разрядная трубка NE555 включена., Конденсатор C1 разряжается через контакты R4, R3, NE555 7, пока напряжение на C1 не станет ниже 1/3 напряжения источника питания, уровень контакта NE555 3 не изменится с низкого уровня на высокий. С1 заряжается снова, этот цикл образует колебания. Время зарядки составляет: 0695 (R2 + R3 + R4)C1, а время разрядки: 0695 (R4 + R3)C1. Регулировка R4 может управлять выходной частотой генератора. Тактовый сигнал колебаний NE555 непрерывно добавляется на контакт 14 CD4017. К 10 выходным клеммам CD4017подключено 10 светодиодов. Когда 10 выходных клемм CD4017 по очереди генерируют высокий уровень под действием тактового сигнала, D1--D10 загорается последовательно, образуя, таким образом, эффект бегущих водяных огней.
Регулировка R4 может регулировать скорость потока светодиодного индикатора.
