Новый 20-контактный 75x52,7 мм 128*64 LCM KS0108 12864 модуль ЖК-дисплея, экран 128x64, графическая точечная панель, совместимая с WG12864B

Код товара: A1005003187772305

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Yellow 3.3V Blue 5V Yellow 5V Blue 3.3V Gray 5V Gray 3.3V

Описание:

Инструкции по покупке:

Уважаемые покупатели, добро пожаловать в наш магазин! Надеюсь, у вас хорошая деловая поездка в нашем магазине!

1. Пожалуйста, выберите нужную модель. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

2. Продукт может предоставить подробные данные о разработке и техническую поддержку. Пожалуйста, свяжитесь с нами!

3. Для ремонта и замены, если вы не знакомы с ЖК-дисплеем, пожалуйста, сначала свяжитесь с нами!

4. Если у вас есть какие-либо вопросы по фрахту и цене, пожалуйста, свяжитесь с нами.

5. Пожалуйста, выберите правильную доставку. Согласно опыту, мы предлагаем выбрать Aliexpress стандартную доставку.

6 Мы фабрика. Мы поддерживаем индивидуальные продукты, если у вас есть большое количество.

7. Если у вас есть какие-либо вопросы, пожалуйста, сначала свяжитесь с нами. Спасибо за сотрудничество!

1. Параметры спецификации

SMR12864NЭто графический ЖК-модуль 128x64, который имеет размер модуля 75x52,7 мм и размер AA 60x32,6 мм. Графический ЖК-модуль 128x64 встроен в контроллер SBN1611G. Он поддерживает 6800 8-битный параллельный интерфейс и 5V/3,3 V источника питания. Тип SMR12864N совместим с WG12864B.

Модель	SMR12864N
Размер модели ((WxHxT))	75.0x52.7x8.9 мм
Область обзора ((ШхВ)	60.0x32,6 мм
Направление обзора	6 часов
Размер в горошек	0.40x0.4мм
Точка шаг	0.43x0.43мм
Режим ЖК-дисплея	STN (желтый, синий),FSTN (серый)
Рабочее напряжение	5 В
Драйвер IC	SBN1661G или эквивалент
Вес нетто (г)	60
Метод вождения	1/64 обязанность, 1/9 смещение
Точечная матрица	128x64
Рабочая температура	-20 ℃ ~ + 70 ℃
Температура хранения	-30 ℃ ~ + 80 ℃

2. Растяжимые размеры

3.Описание штифта

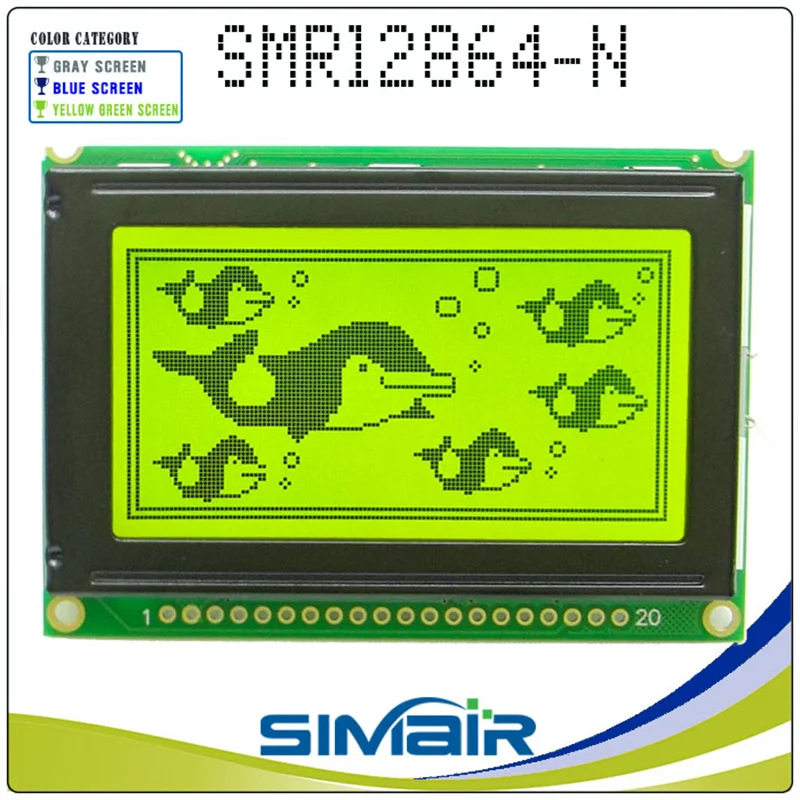

4.Фото-дисплей

В: есть ли товар в наличии? Как долго цикл производства?
О: некоторые продукты в наличии, небольшая партия продукции в течение 1-2 недель, массовое производство в течение 3-4 недель.

Вопрос: Сколько времени занимает гарантия и обслуживание товара?
О: продукт действителен в течение 1 года и является пожизненной службой технической поддержки.

В: Можете ли вы настроить продукт? Как я могу получить образцы?
О: мы можем настроить по мере необходимости, и количество имеет минимальное требование к количеству заказа.
Отправить запрос → предложение предложения → Подтвердите цену и Оплатите стоимость инструмента → предоставьте чертеж → Подтвердите чертеж → сделайте инструменты и образцы → образцы завершены → Доставка через перевозку или морскую сбор.

В: Можете ли вы предоставить чертежи и соответствующие процедуры?
О: мы можем предоставить чертежи и процедуры для клиентов для подтверждения.

В: Можно ли экспортировать ЖК-модуль напрямую?
О: продукция проходит соответствующую сертификацию, ее можно экспортировать.

В: вы производитель или торговая компания?
О: Мы являемся профессиональным производителем, который специализируется на TN, HTN, FSTN, STN монохромном ЖК-дисплее, светодиодный подсветка, ЖК-модули более 10 лет.

В: как вы контролируете качество продукции?
О: изделия запекаются, стареют, электрические измерения и другие процедуры тестирования.

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	simair
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	SMR12864N
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	GRAPHIC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Индивидуальное изготовление</span>	Да
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Разрешение</span>	128*64
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Backlight</span>	LED
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	simair
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	SMR12864N
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	GRAPHIC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Индивидуальное изготовление</span>	Да
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Разрешение</span>	128*64
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Backlight</span>	LED
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Type</span>	Graphic LCD
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Dot Matrix</span>	128x64
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Structure</span>	COB
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Controller</span>	SBN1611G
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Power Supply</span>	5/3.3V
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Interface</span>	6800 Parallel
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Display Color</span>	Yellow/Blue/Gray
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Drive method</span>	1/64 DUTY,1/9 BIAS
