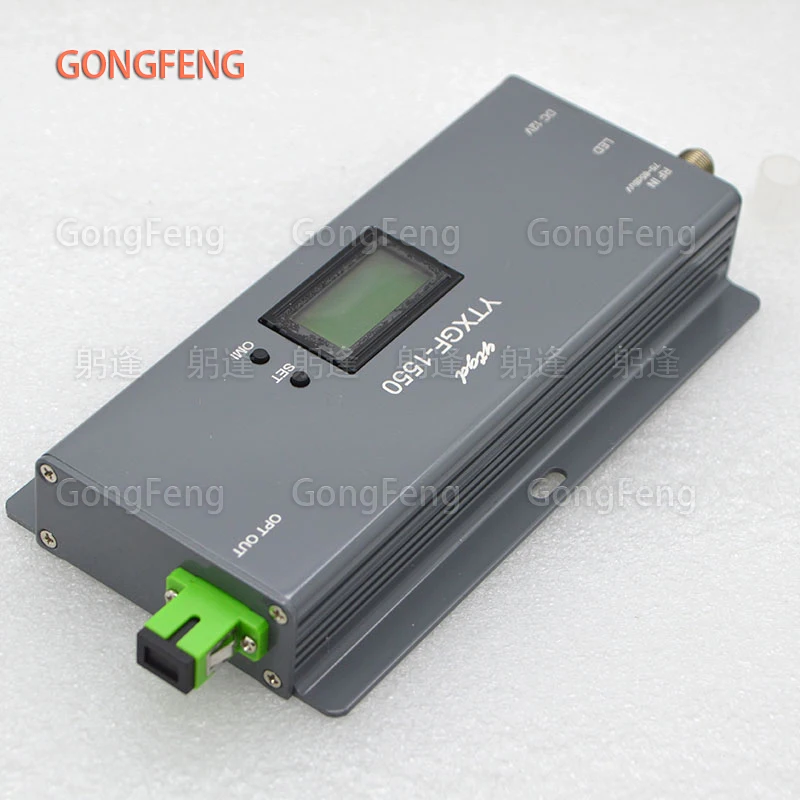

Новый оптоволоконный передатчик FTTH 1010AGC-1550, 1550 нм, CATV, оптический передатчик с разъемом SC/APC, вход RF с ЖК-дисплеем

Новый FTTH 1010AGC-1550 оптоволоконный передатчик 1550 нм CATV Оптический передатчик с разъемом SC/APC Входной RF с ЖК-дисплеем

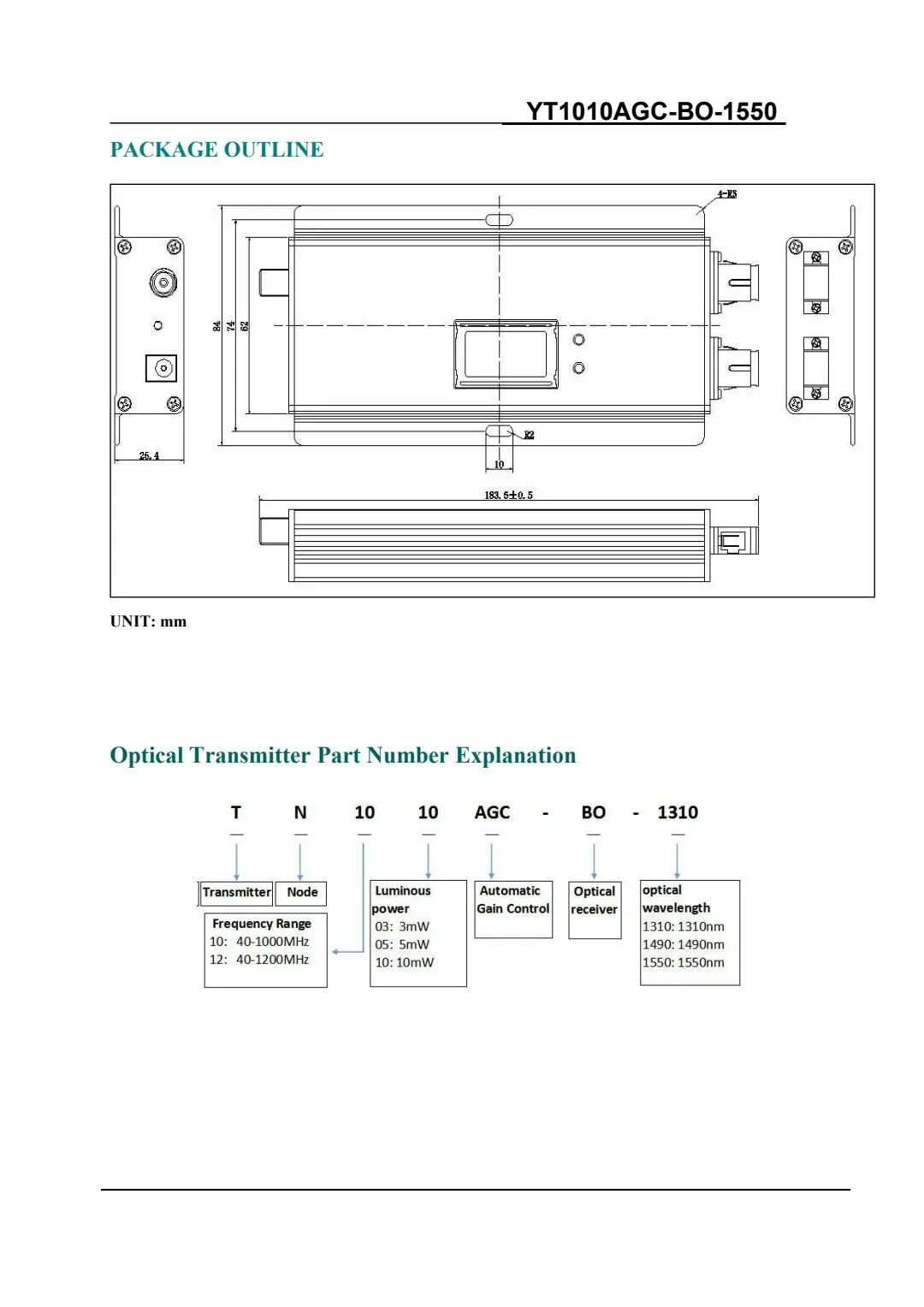

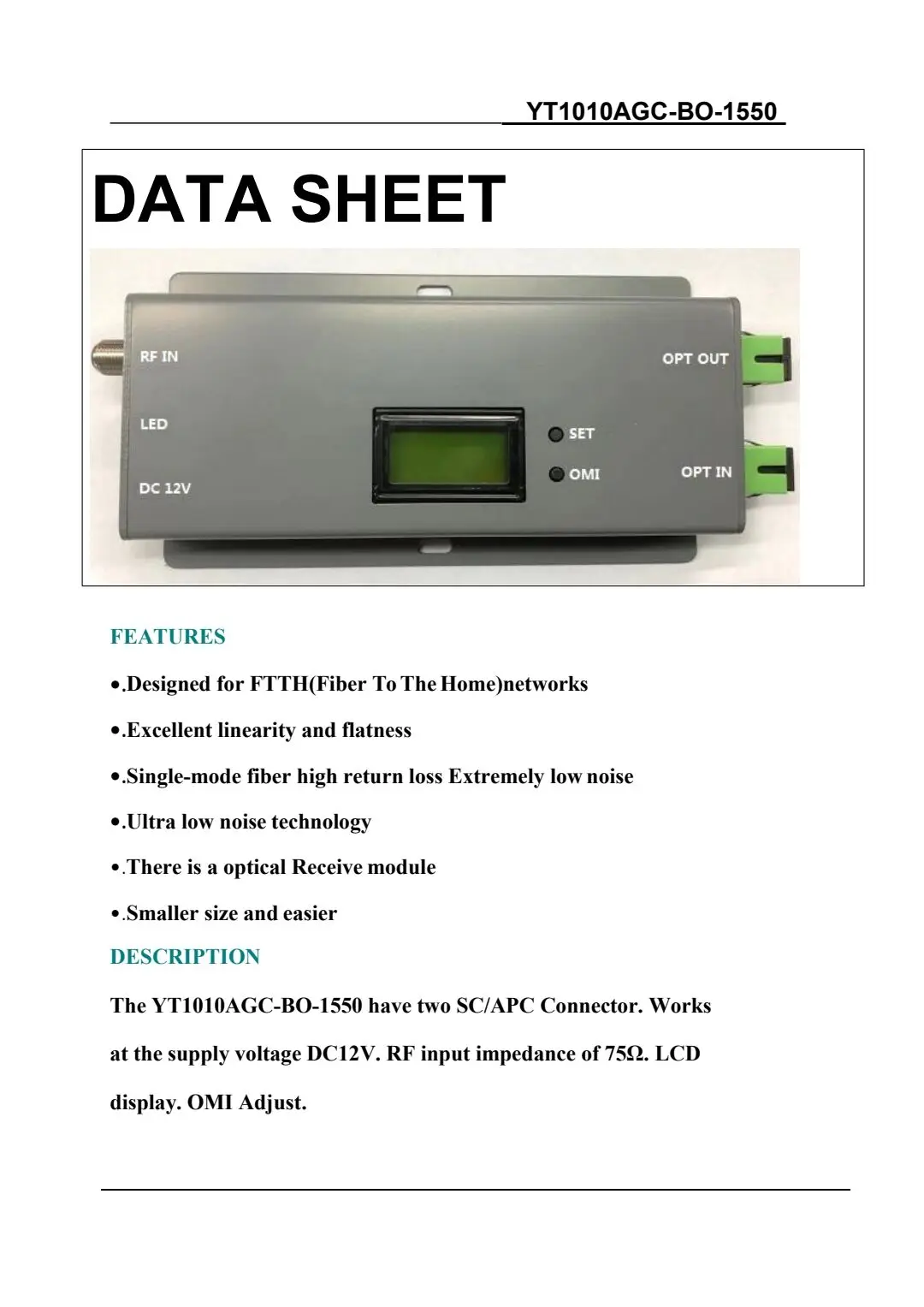

Модель: 1010AGC-BO-1550, передатчик стекловолокна с прямой модуляцией с AGC

Рабочая Длина волны: 1550 ± 20 (нм)

Выходная оптическая мощность: 3 ~ 10 (МВт)

Тип оптического разъема: SC / APC

Общая Потребляемая мощность: 2,5 (Вт)

Функции и типы оптических передатчиков

Функция цифрового оптического передатчика заключается в преобразовании цифрового базового заряженного сигнала, выводимого электрическим терминалом, в оптический сигнал и эффективном введении его в оптоволоконную линию с помощью технологии связи.

Электрическое/Оптическое преобразование реализуется путем модуляции источника света цифровым электрическим сигналом, несущим информацию.

Модуляция делится на прямую модуляцию и внешнюю модуляцию.

Характерные параметры модулированного источника света включают мощность, амплитуду, частоту и фазу.

Прямая модуляция интенсивности света (мощности) широко используется в практических системах волоконно-оптической связи.

Функция оптического передатчика заключается в преобразовании телевизионного сигнала AM RF, отправляемого интерфейсом, в оптический сигнал и передаче оптического сигнала на расстояние через стекловолокно.

В зависимости от различных рабочих частот Оптические передатчики делятся на две категории: A и B:

Класс A: оптический передатчик относится к оптическому передатчику, который передает 59 PAL-D аналоговых телевизионных сигналов в диапазоне частот 47 ~ 550 МГц и сигналов цифровой модуляции в диапазоне частот 550 ~ 750 (862) МГц;

Класс B: оптический передатчик относится к оптическому передатчику, который передает аналоговые телевизионные сигналы 84 PAL-D в диапазоне частот 47 ~ 750 МГц.

В зависимости от различных режимов модуляции Оптические передатчики делятся на частотную модуляцию, амплитудную модуляцию и цифровую модуляцию.

В настоящее время наиболее широко используется многоканальный оптический передатчик AM, который делится на прямую модуляцию и внешнюю модуляцию.

1. Оптический передатчик 1310 нм выводит лазер с длиной волны 1310 нм, который обычно использует технологию прямой модуляции интенсивности, а его основным компонентом является лазерный модуль DFB; Кроме того, есть источник питания, схема лазерного смещения, цепь медленного пуска лазера, компенсация искажений и схема привода, цепь управления питанием и охлаждением, Схема защиты от перегрузки и перегрузки, схема оптического обнаружения и т. д.

В оптическом передатчике с прямой модуляцией радиочастотный сигнал напрямую управляет лазером после радиочастотного усиления, электронного затухания и компенсации предварительных искажений.

2. Применение 1550nm внешней модуляции оптический передатчик CATV волоконно-оптической системы передачи, будь то цифровой или аналоговой, его важной целью развития является то, как увеличить дальность передачи магистральной линии, или позвольте оптическому волокну пройти глубоко в зону пользователя как можно дальше, Чтобы реализовать Оптическое волокно на обочину дороги или Оптическое волокно в дом. В специфическом дизайне оптической системы, 2 системы, который нужно выбрать, намелы система 1310нм и система 1550нм, которая система должна быть выбрана вообще рассмотрены от аспектов технических индикаторов требуемых системой, стоимость системы, надежность системы, сетевая гибкость и т. д.
