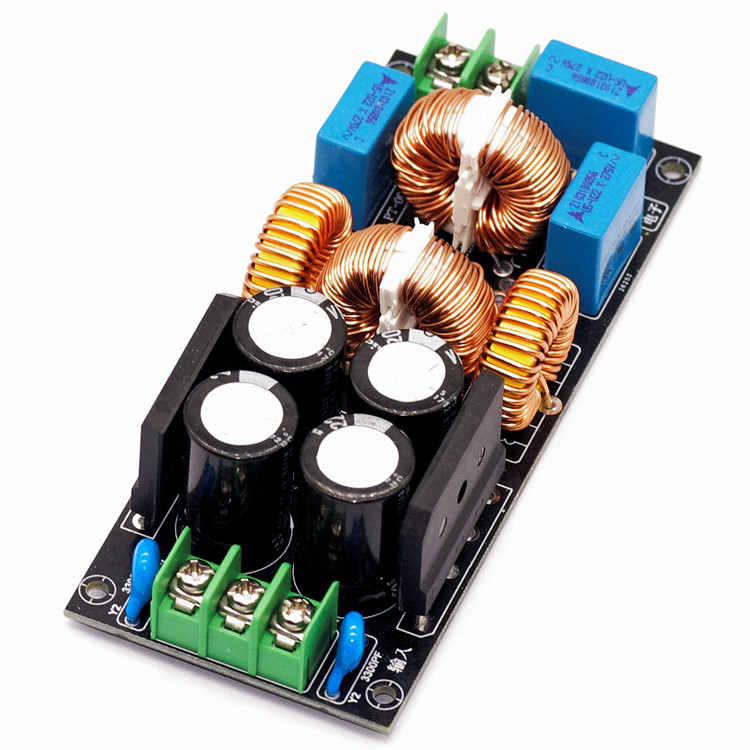

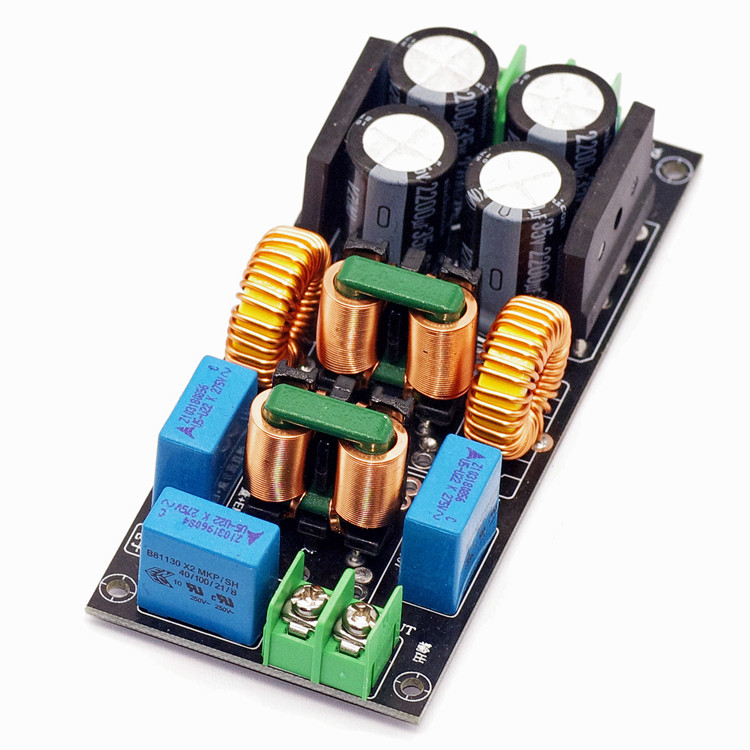

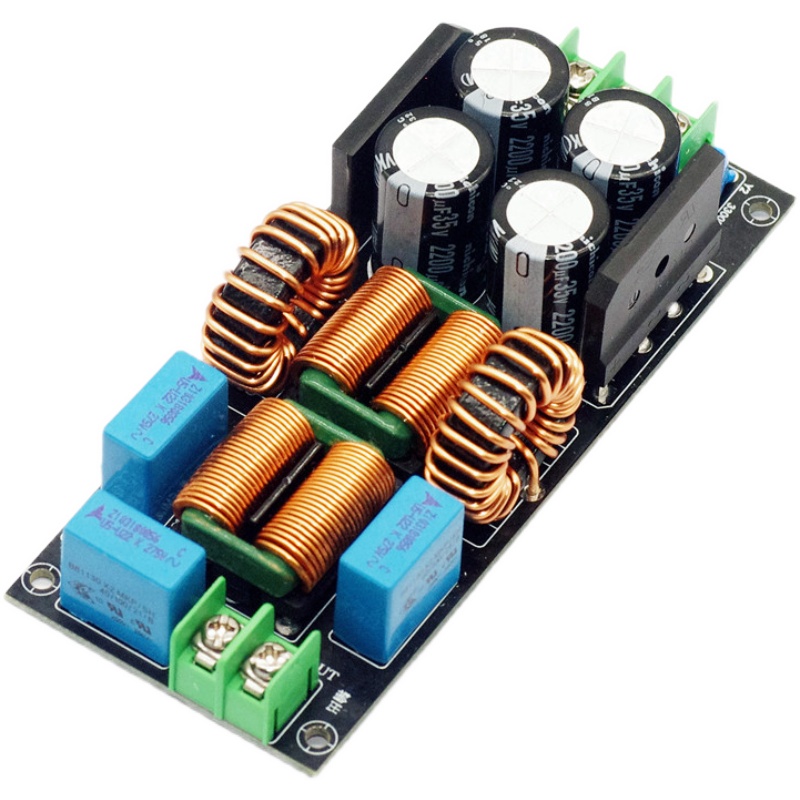

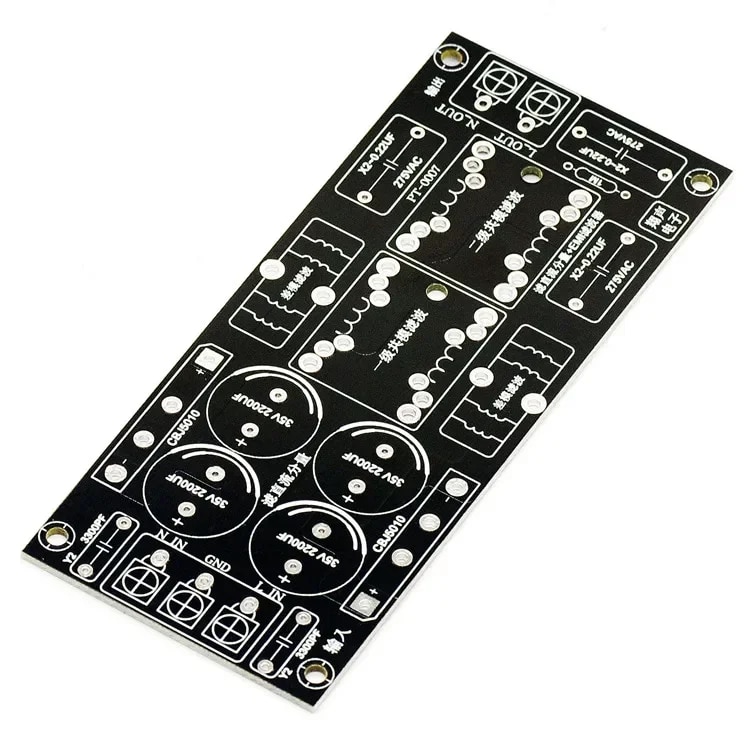

Nvarcher силовой модуль платы фильтра EMI AC очистка сети HiFi аудио шум 20A

: Переменного тока 110-250 В: переменного тока 110-250 В



: 4A--20A

: 三 7,62

: 2 7,62

Особенности:

1). Одна ступень для цепи постоянного тока RFI-фильтра через два мостовых стека 50 А и четыре конденсатора 35 В 2200 мкФ, фильтруйте компонент постоянного тока источника питания переменного тока для подавления магнитного насыщения или увеличения статического тока из-за трансформатора компонента постоянного тока, что приводит к гудению.

2). Фильтрация в дифференциальном режиме, две дифференциальные сенсорные индукторы, фильтрация в дифференциальном режиме источника питания переменного тока для подавления высокочастотных и среднечастотных помех

3) Фильтрация синфазного режима первого уровня через конденсаторы X2 и синфазные катушки индуктивности, объединенные в синфазную фильтрацию.

(4) Фильтрация в двух синфазных режимах из-за использования двухступенчатой (также известной как двухсекционная) фильтрации, поэтому фильтрация шума лучше. Для некоторых пользователей существуют быстрые переходные групповые импульсные помехи с частотой повторения нескольких килогерц, которые могут играть роль подавления.

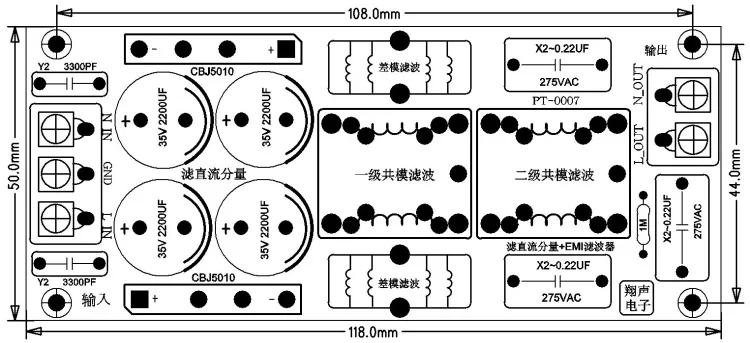

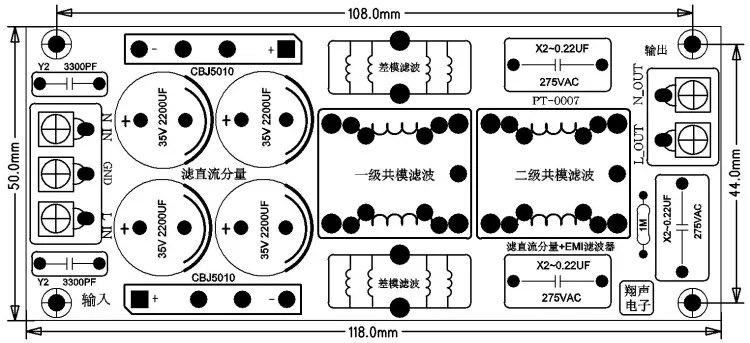

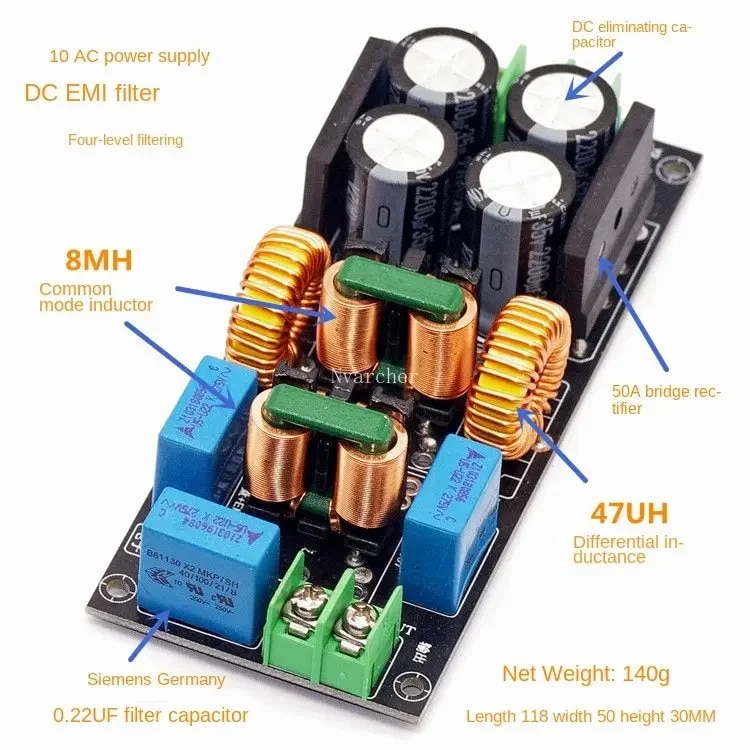

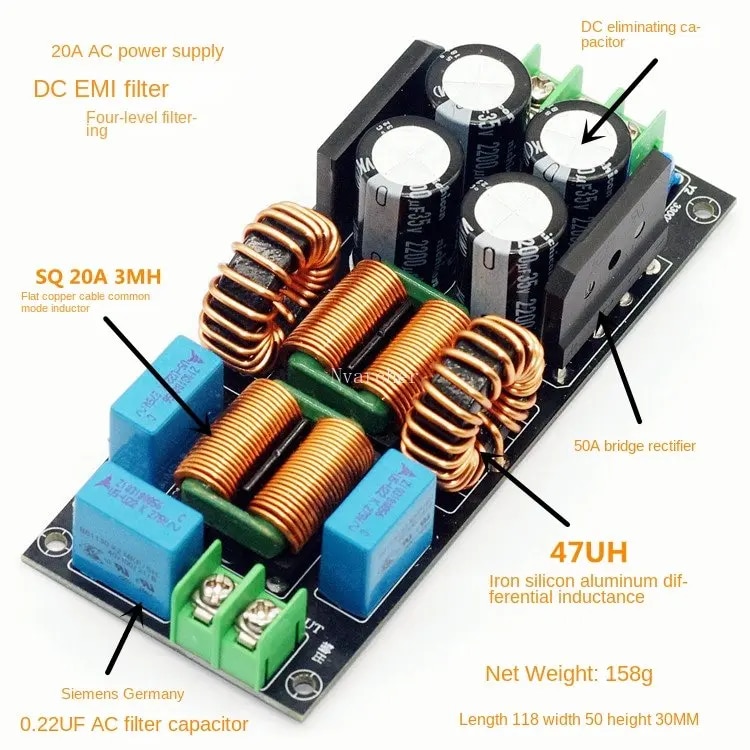

Основные части выбраны.

Конденсатор X2: Германия Simon 0,22 мкФ 3 шт.

Конденсатор Y2: 275 В 3300PF 2 шт.

Конденсатор постоянного тока: 35 В 2200 мкФ 4 шт. Диаметр 16 мм



Стог моста исключения DC: 50A 1000V 2PCS

Дифференциальный режим индуктора: 47 мкГн 2 шт.

Синфазный индуктор: 2 шт.

Резистор: 1 шт.

Разъем: 7,62 2PIN 3PIN 1 шт. Каждый

Описание схемы силового фильтра:

Схема состоит из трех частей: первой части схемы блокировки RFI DC, второй части фильтрации электромагнитных помех в дифференциальном режиме, третьей части схемы фильтра электромагнитных помех синфазного режима.

1, схема блокировки постоянного тока RFI: для устранения сети переменного тока 220 В переменного тока из-за инверторных кондиционеров, импульсных источников питания, холодильников, зарядных устройств и других приборов, компонентов постоянного тока от помех переменного тока. Схема блокировки постоянного тока RFI, построенная с использованием диодов и конденсаторов для устранения и блокировки компонента постоянного тока источника питания переменного тока, чтобы предотвратить магнитное насыщение трансформатора или увеличение статического тока из-за компонента постоянного тока.

Примечание. Любое питание постоянного тока на источнике переменного тока обычно вызывает гром в большинстве больших тороидальных катушек трансформатора. Добавление схемы блокировки постоянного тока RFI может значительно улучшить качество электроэнергии, а также устранить и подавить гнет трансформатора.

2. трехступенчатый композитный (1-ступенчатый дифференциальный режим + 2-ступенчатый синфазный режим) схема фильтра электромагнитных помех из-за использования трехступенчатой (также известной как трехсекционная) фильтрации, таким образом, фильтрация шума более эффективна. Для некоторых пользователей существует повторяющаяся частота нескольких килогерц быстрой переходной групповой импульсной интерференции, которая может играть роль подавления.

Этот модуль с использованием декодера или усилителя может фильтровать компонент постоянного тока источника питания, устранять и подавлять гудение трансформатора, высокочастотный шум в источнике питания, очищать источник питания, может значительно улучшить качество звука усилителя, улучшить разрешение и сделать фон тихим.

Входной GND должен быть подключен к земле линии электропередачи, но также может быть снова подключен к корпусу шасси, в зависимости от обстоятельств.
