Одноканальный цифровой усилитель мощности HIFI Power IRS2092 500 Вт, плата класса D, сценический super LM3886

1. Источник питания: Двойной источник питания постоянного тока ± 58 ± 70 В
2. Номинальная Выходная мощность: 500 Вт (источник питания ± 65 В, нагрузка 4 Ом, деформация 10%)
3. Эффективность: 90%
4. Соотношение сигнал/шум: 90 дБ
5. Общее гармоническое искажение:
380 Вт (динамик мощностью 4 Ом ± 65, степень искажения 0,1%)
280 Вт (динамик мощностью 8 Ом ± 65, степень искажения 0,1%)
6. Частотный диапазон: 20 Гц-20 кГц
7. Динамик: 4-8 Ом
8. Увеличение напряжения: 36 раз
9. Входная чувствительность 1,5 В (RMS)
10. Защита от короткого замыкания на выходе: Да
11. Защита динамика с защитой от смещения на выходе постоянного тока: Да
12. Защита от перегрева: Да, температура радиатора выше 100 ° C, Отключите выход!
13. Размер продукта: около 100 × 50 × 30 мм/3,93 × 1,96 × 1,18 дюйма
Включенный пакет:
1 шт. * Модуль цифрового усилителя
Примечание:

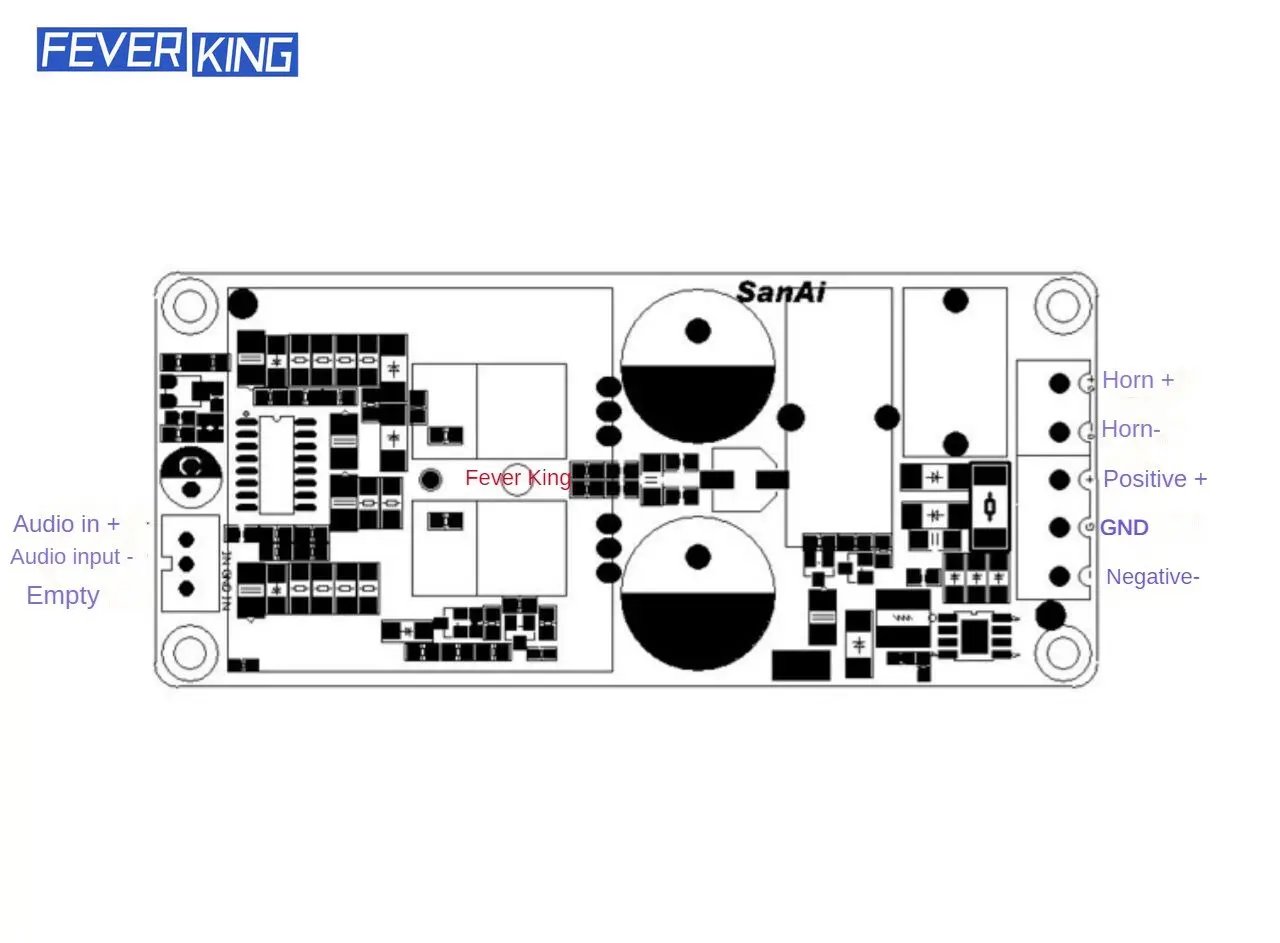

Плата нуждается в двойном источнике питания постоянного тока (3 линии, Baidu этого я не понимаю). Одиночный блок питания-это не хорошо! Нет! Нет! Напряжение питания ± 55 В ~ ± 80 В, слишком низкое для работы, слишком высокое, чтобы сжечь плату. Максимальный Размер платы составляет общий эффект 500 Вт (В ± 75 В, 4 Ом, входная нагрузка, 1 В, Действительное значение)

Друзья, которые покупают усилитель мощности, обратите внимание: Согласно формуле мощности P = U * U/R = Напряжение * Напряжение/нагрузка, видно, что мощность определяется напряжением и нагрузкой, при высоком напряжении и небольшой нагрузке, чем выше мощность, Диапазон напряжения платы означает, что плата напряжения в этом диапазоне может работать нормально, не все напряжение и мощность нагрузки отмечены как выходная мощность высокой мощности, например, блок питания 12 В нагрузка 4 евро, максимальная мощность 15 Вт, максимальная мощность 7,5 Вт при 8 евро; Блок питания 24 В 4 евро, Максимальная мощность 50 Вт, максимальная мощность 25 Вт при 8 евро; В любое время Мощность блока питания должна быть больше, чем у усилителя мощности. В противном случае, если большой объем не может быть доведен, мощность будет уменьшена и отключена, и соответствующая выходная мощность не будет достигнута.

2. Меры предосторожности при использовании:
1. Номинальное напряжение источника питания составляет Двойной источник питания ± 70 В, а напряжение может нормально работать при ± 55 --- ± 80 В (перегорание при избыточном давлении не будет включено!), если это huanniu, напряжение будет колебаться вместе с электросетью, потому что оно не имеет функции стабилизации напряжения. Пожалуйста, используйте маржу. Не подключайте положительный и отрицательный полюса источника питания неправильно, чтобы не сжечь плату.
2. Рекомендуемый источник питания-Двойной источник питания постоянного тока с фильтрацией ± 70 В.
3. Мы рекомендуем использовать для динамиков 10-18-дюймовые 4-8-евродинамики.
4. Хотя аудиовыход имеет защиту от короткого замыкания, старайтесь не допускать короткого замыкания.
5. Перед включением внимательно проверьте, чтобы убедиться, что проводка правильная.
7. Коэффициент усиления напряжения этой платы установлен в 50 раз. Если выходной мощности недостаточно, добавьте усиление предыдущего этапа в соответствии с конкретной ситуацией.
