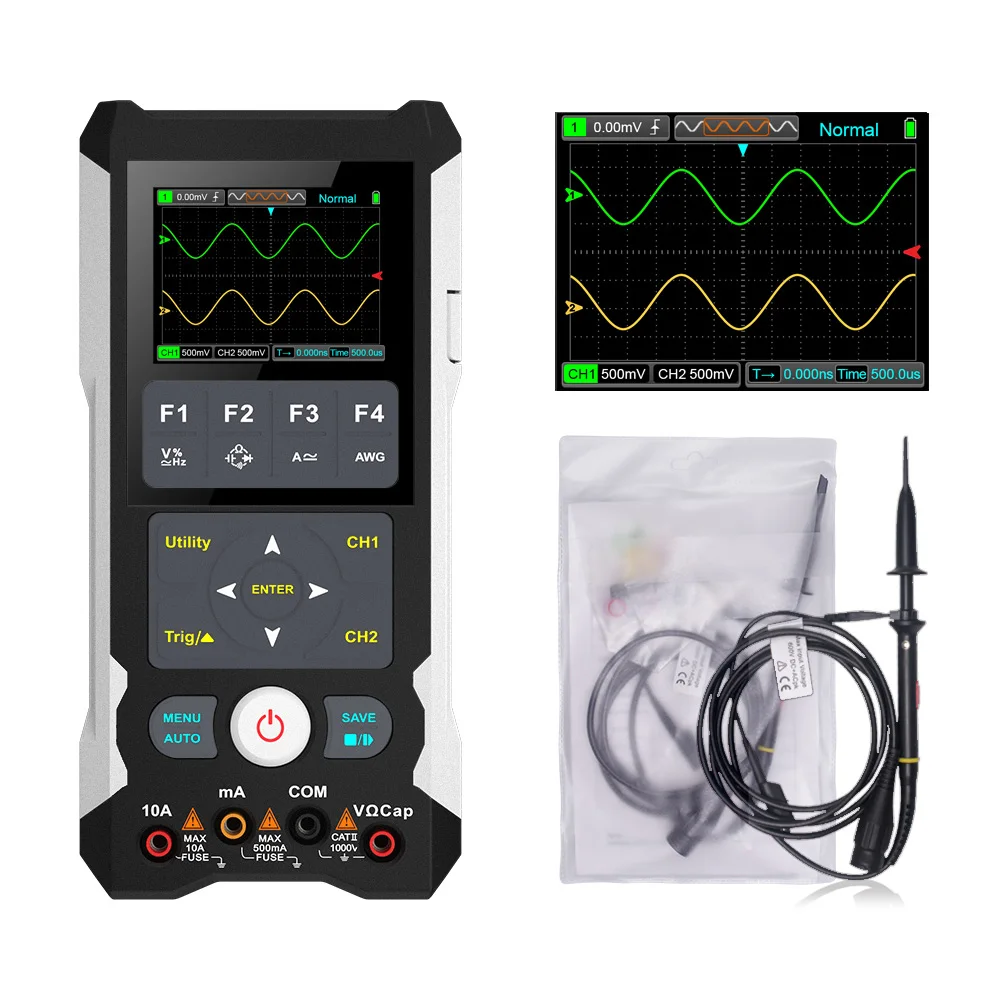

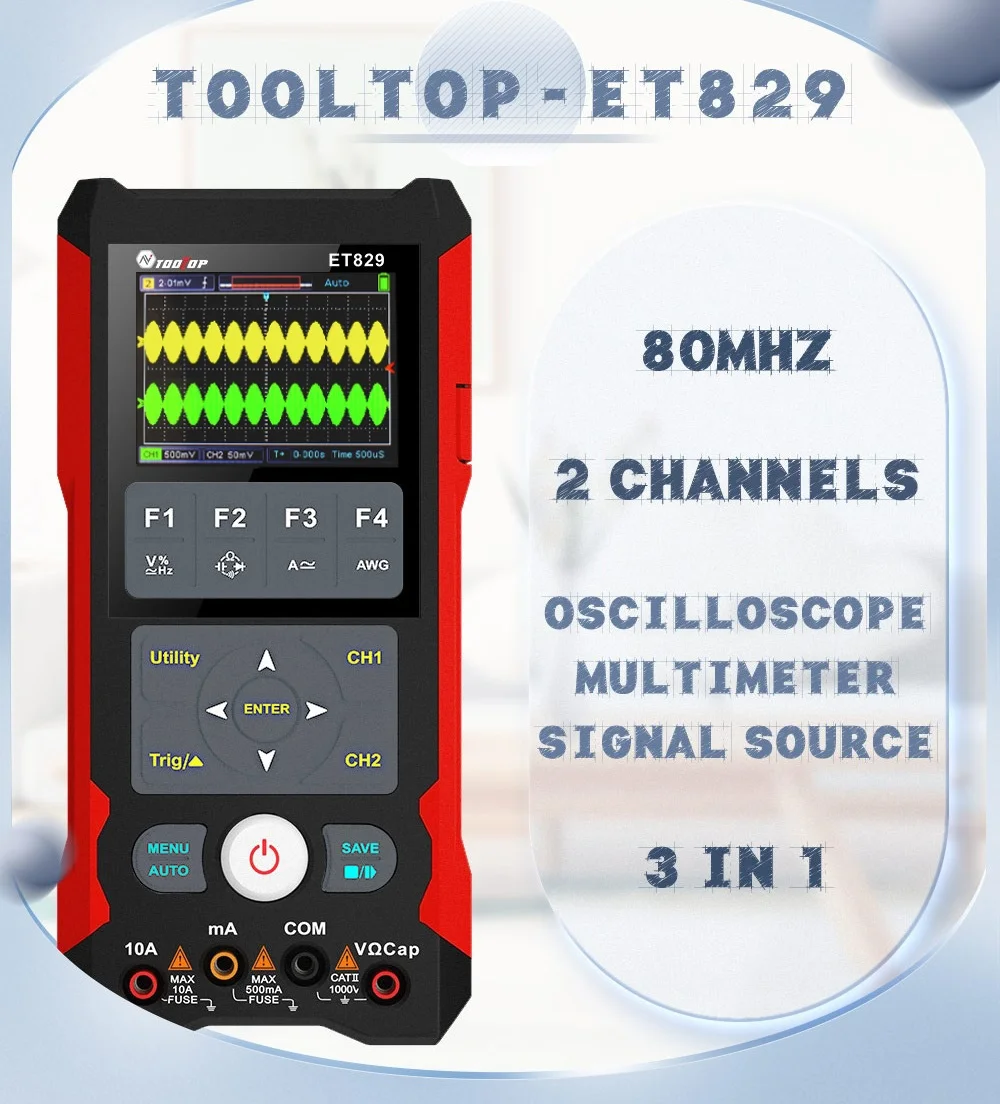

Осциллограф TOOLTOP ET829 3-в-1 с цифровым хранением и генератором сигналов, 2 канала, 80 МГц

Два цвета на выбор!

Красный-ET829

Белый-ET202D

Те же функции, другой цвет

Обзор:

Цифровой запоминающий осциллограф мультиметр генератор сигналов 3 в 1!

• Полоса пропускания 80 МГц + частота дискретизации 250 Мвыб/с + 2 канала

• Синус, квадрат, треугольник, выход сигналов

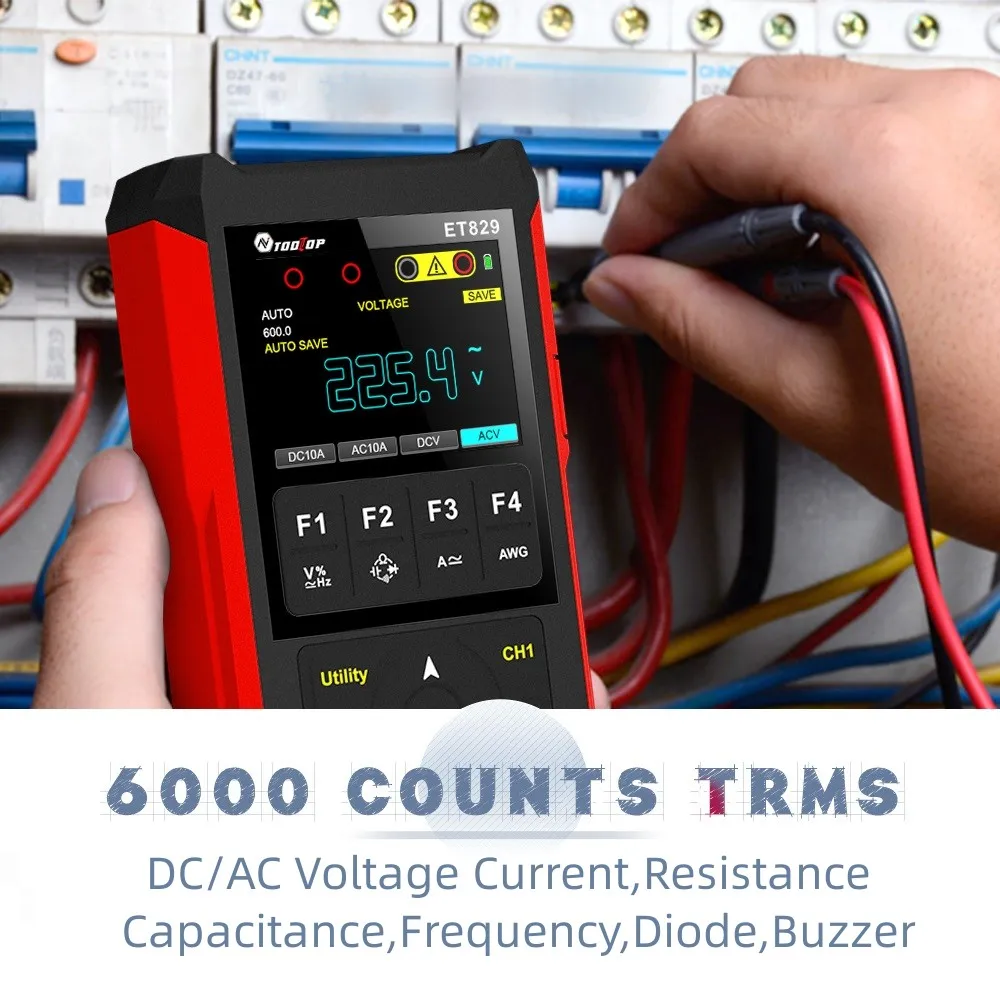

• Универсальный мультиметр с функцией истинного среднеквадратичного значения 6000 отсчетов

Настоящий профессиональный и удивительный прибор! Купите один и Сэкономьте деньги и время!

Особенности:

-3 в1 Функция, Цифровой запоминающий осциллограф 80 МГц (DSO) + мультиметр с истинным среднеквадратичным значением большой емкости 6000 отсчетов (цифровой мультиметр) + генератор сигналов 1 Гц ~ 5 МГц

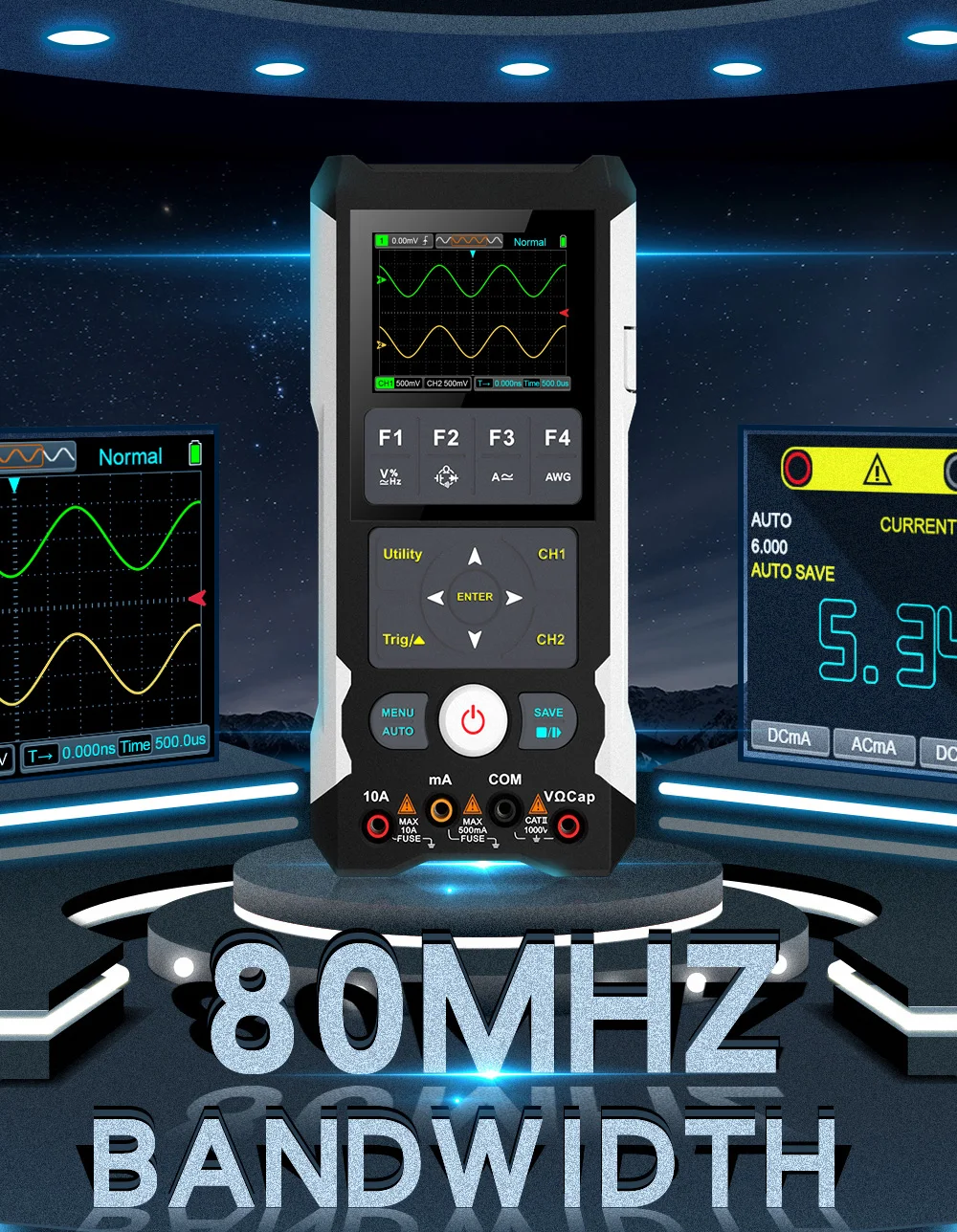

-Осциллограф имеет частоту дискретизации в реальном времени 250 Мвыб/с, аналоговую полосу пропускания 80 МГц и 2 канала.
-Интуитивно понятное быстрое управлениеШаги, ключевая функция и состояние измерения, удобный интерфейс и простое управление

- Автоматическое измерение, DSO реализует автоматическое измерение одним ключом, автоматическое отображение формы сигнала измерения и автоматическую коррекцию нуля

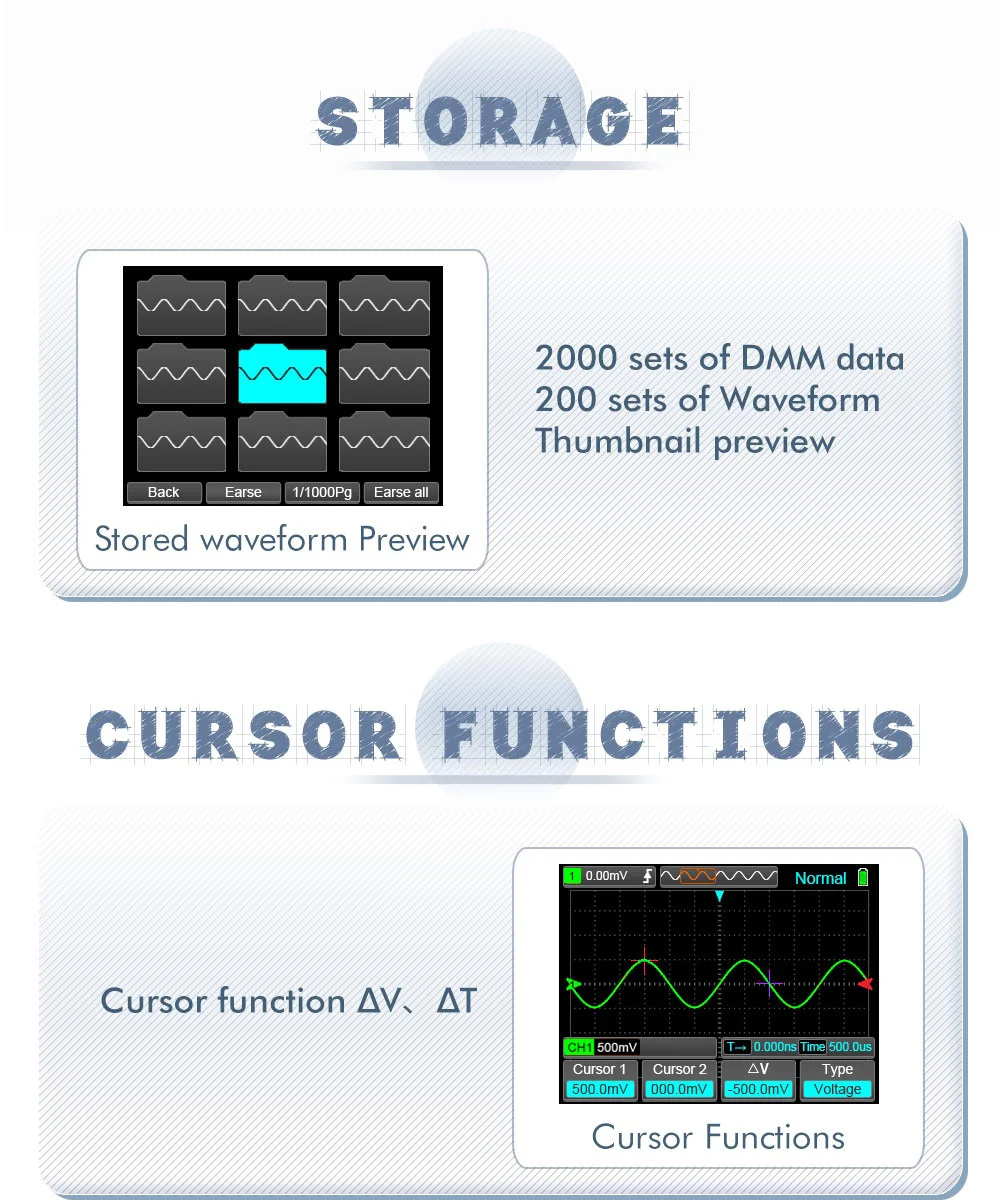

- Хранение, форма волны до 200 DSOS и 2000 групп значений цифровых мультиметров сохраняются/считываются, а 2000 групп данных Автоматически записываются для онлайн-обнаружения IC.

- Генератор сигналов, Производят синусоидальную волну, треугольную волну, прямоугольный сигнал, частоту, амплитуду можно установить независимо. Работа с функцией осциллографа одновременно представляет собой тестовую систему

-2,8-дюймовый цветной TFT-экран, разрешение 320X240 с регулируемой светодиодной подсветкой

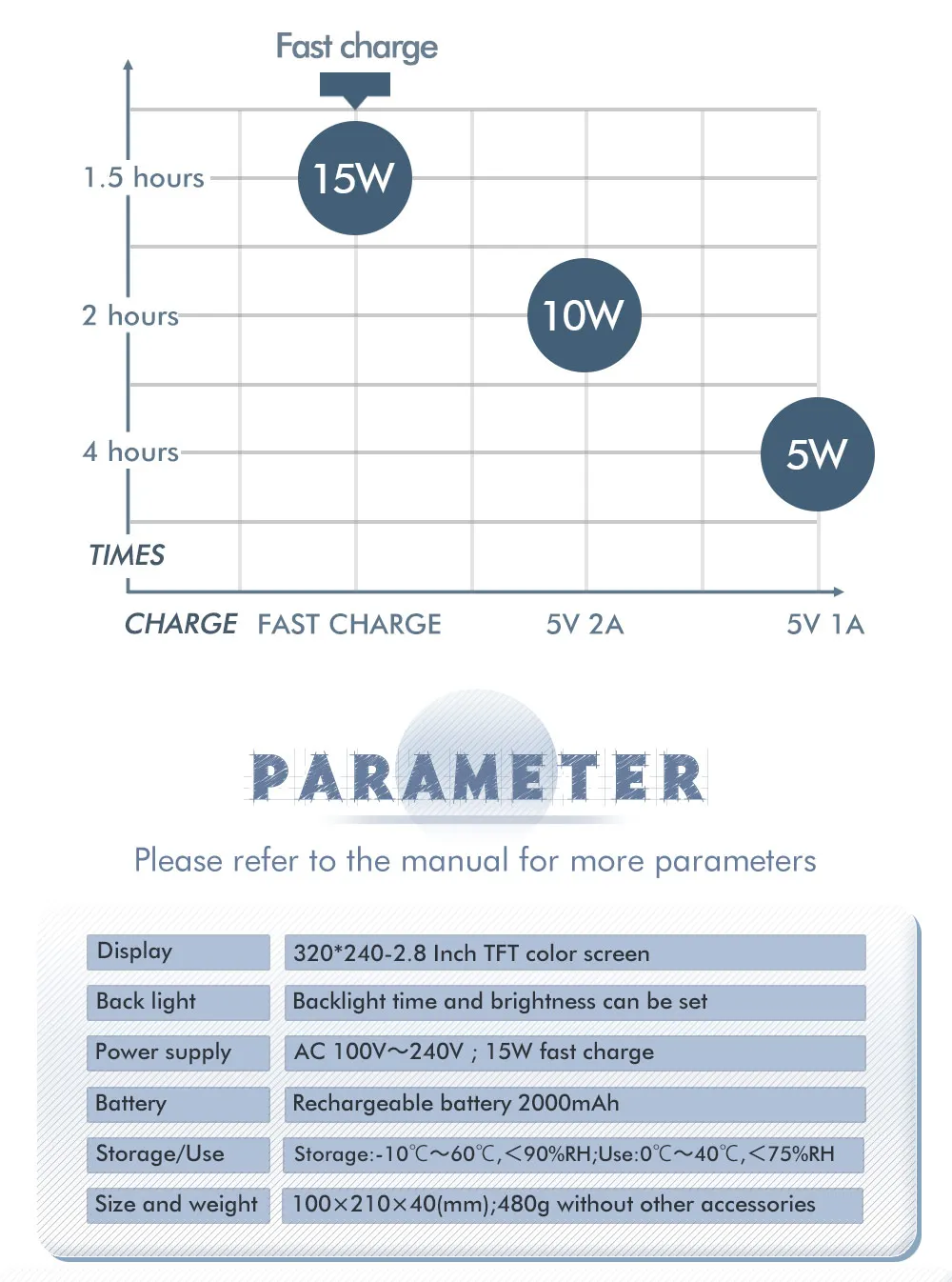

-Встроенные литиевые аккумуляторные батареи 2*18650, поддержка быстрой зарядки 15 Вт, время использования 10 часов

-Программное обеспечение для ПК, Для реализации измерения времени, рисования кривой, анализа формы волны и преобразования БПФ

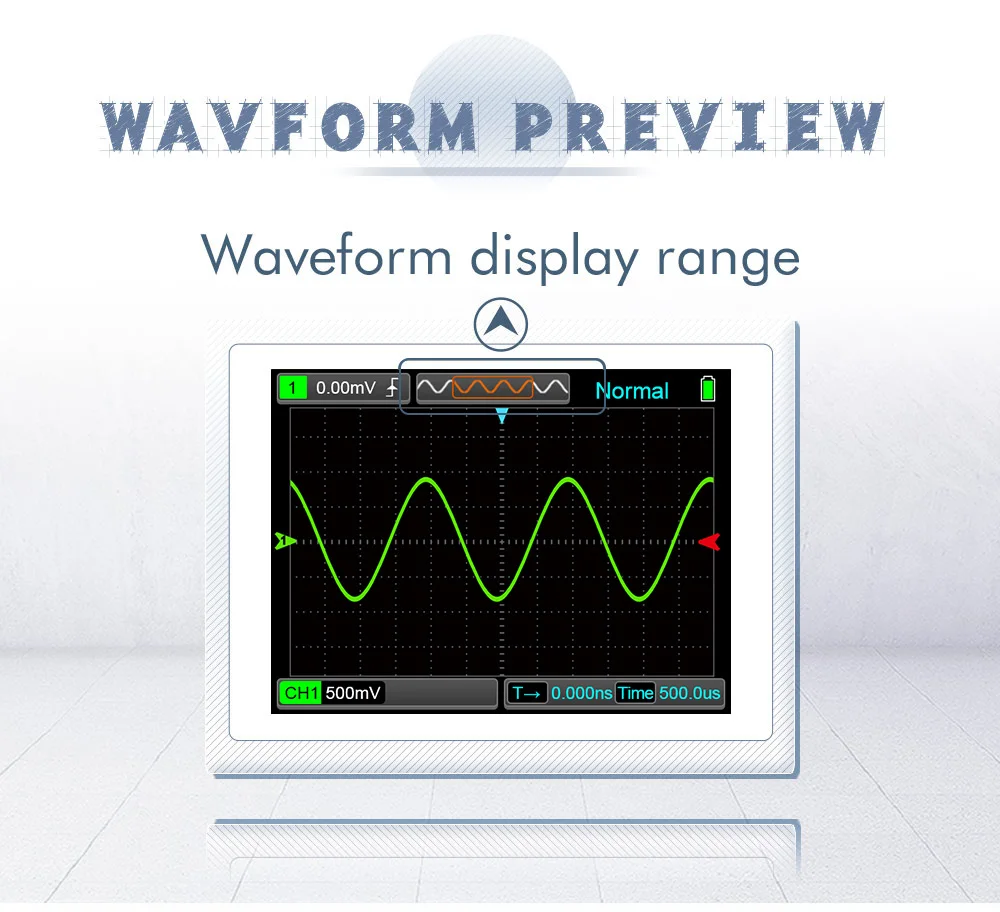

- Инновационное окно предварительного просмотра формы сигнала, Чтобы увидеть общую форму измеряемого сигнала

-Точное измерение, используя технологию тарировки панели, запоминает все данные тарировки, без любой регулировки потенциометра

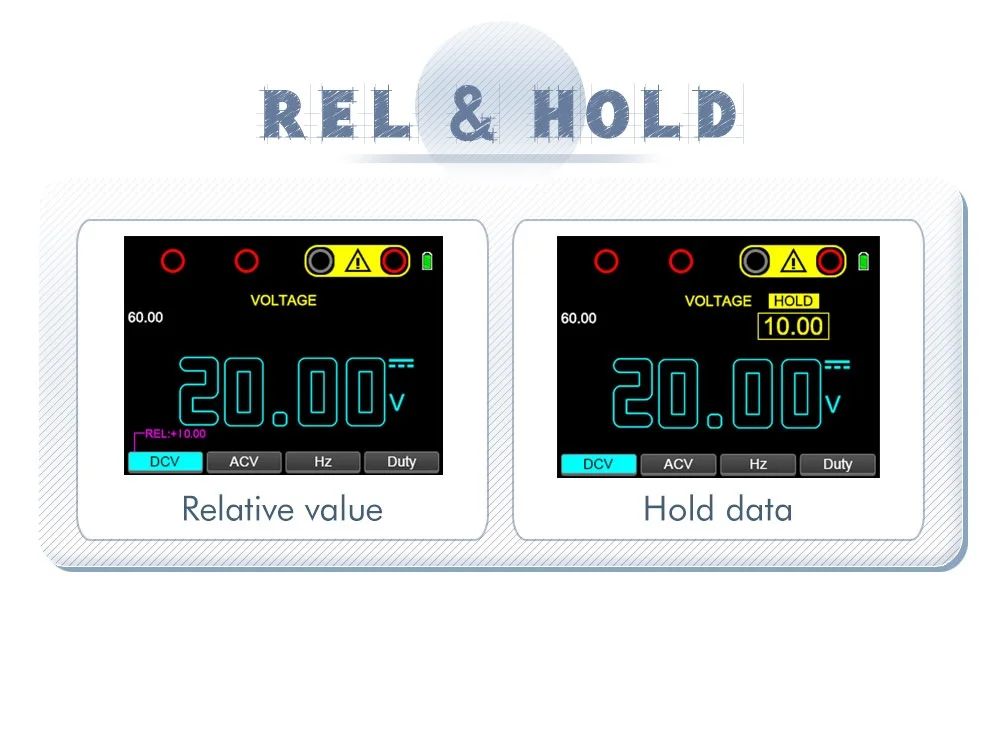

-Многофункциональный дизайн: 3 режима запуска: автоматический, нормальный и одиночный, относительное значение, Удержание данных, выбор послесвечения, функция самокалибровки, функция курсора и т. Д.

-Широкое Применение: подходит для электрических случаев, таких как обслуживание автомобилей и обслуживание электроэнергии.

Технические характеристики:
Имя: Осциллограф 3 в1
Материал: АБС
Общие характеристики:
Разрешение дисплея: 320 (по Горизонтали) * 240 (по вертикали) пикселей
Размер дисплея: 2,8-дюймовый цветной TFT-экран по диагонали
Время подсветки дисплея: регулируемое
Яркость подсветки дисплея: регулируемая
Источник питания: AC100V-240V, 50 Гц/60 Гц; Быстрая зарядка DC15W
Потребляемая Мощность всей машины: диапазон осциллографа ≤ 400 мА, диапазон мультиметра ≤ 200 мА
Батарея: литиевая батарея 18650, батарея 2000 мАч x 2 (в комплекте)
Индикатор уровня заряда батареи: Да
Автоматический сон: время можно отрегулировать или выключить, и перед сном будет звучать Звуковая или отображающая подсказка.
Звуковая подсказка: включение/выключение опционально; Существуют различные виды голосовых подсказок, такие как звук кнопки, звук высокого давления или сигнала тревоги за пределами диапазона во время измерения, а также некоторые голоса AI, которые могут быть добавлены, и т. д. Чтобы выключить звук, вы можете отключить звук всей машины, Или просто выключите выбранный звук подсказки.
Время использования: около 10 часов для диапазона осциллографа, около 20 часов для диапазона мультиметра
Рабочая среда: 0 ℃-40 ℃, <75% относительной влажности
Условия хранения: -10 ℃ ~ 60 ℃, <90% относительной влажности
Размер элемента: 100*210*40 мм/3,94*8,27*1,57 дюйма
Вес изделия: 480 г/1,06 фунта
Размер упаковки: 237*185*55 мм/9,33*7,28*2,17 дюйма
Вес упаковки: 830 г/1,83 фунта

Осциллограф:

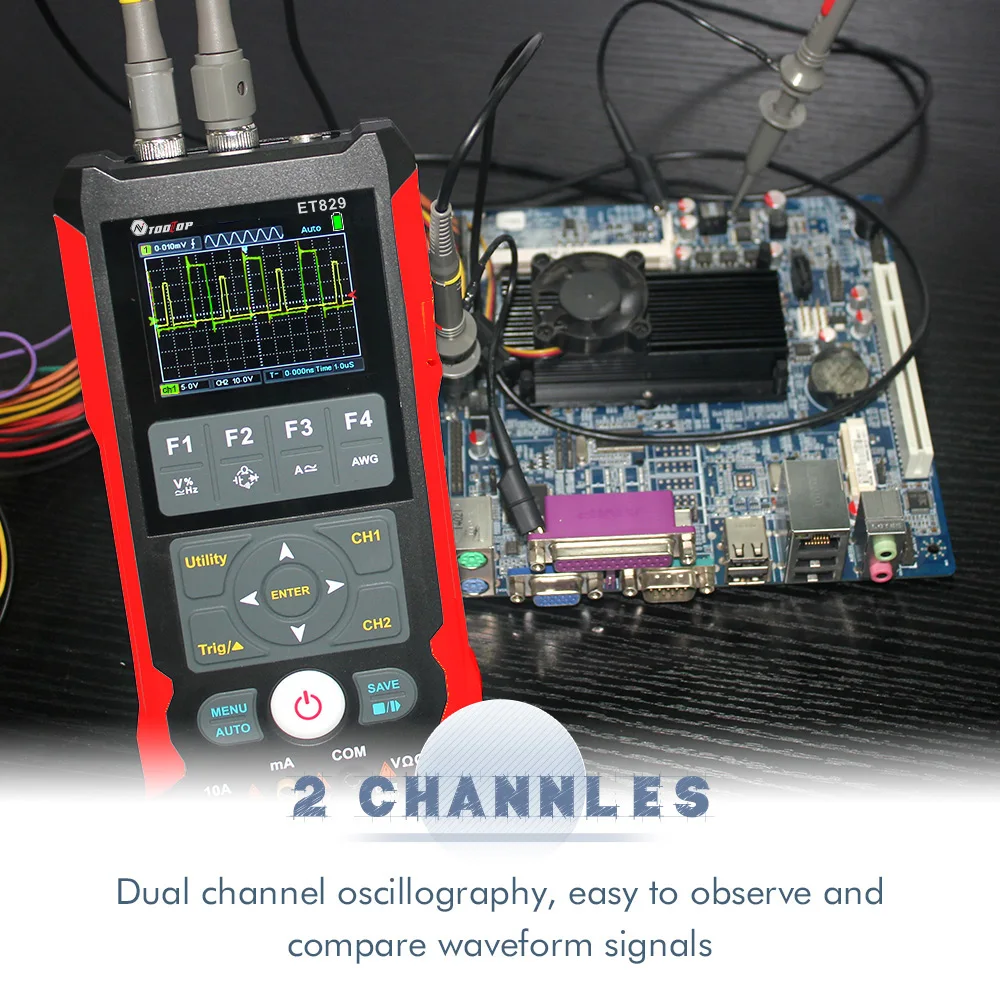

Количество каналов: канал CH1, канал CH2
Полоса пропускания: 80 МГц (один канал), 50 МГц (двухканальный)
Максимальная частота дискретизации в реальном времени: 250 Мвыб/с (один канал),125 Мвыб/с (двухканальный)
Интерполяция формы волны: (Sin X) /x
Длина записи: при одноканальном максимуме 6K; при двухканальном максимуме 3K
Диапазон горизонтальной шкалы: 5 нС-50 С/дел, 1 > 2 、 5 шагов
Конвертер AD: 8-битное разрешение, Одновременная выборка каждого канала
Диапазон вертикальной шкалы: 1 X: 10 мВ/div-10V/дел; 10X: 100 мВ/div-100V/дел
Диапазон измерения по вертикали: ± 4 gri d
Дополнительный предел полосы пропускания: 20 МГц
Низкочастотная характеристика (-3 дБ): ≤ 10 Гц при BNC
Точность вертикального усиления: ± 3% в режиме сбора данных «Нормальный» или «Средний»
Входное сопротивление: 1 МОм/15
Входная муфта: постоянный ток, переменный ток, земля
Затухание зонда: 1X, 10X
Коэффициент затухания датчика поддержки: 1X, 10X, 100X
Входное напряжение защиты: 300Vpp
Тип триггера: триггер по краям
Режим триггера: автоматический, одиночный, нормальный
Уровень срабатывания: ± 4 дел
Наклон, срабатывающий по краям: восходящие кромки, падающие кромки, восходящие кромки или падающие кромки
Измерение параметров напряжения: от пика до пика, среднеквадратичное значение, среднее, пиковое, максимальное, минимальное
Измерение временных параметров: частота, период, рабочий цикл, ширина положительного импульса, ширина отрицательного импульса
Курсоры: разница напряжений между курсорами, разница во времени между курсорами. Интеллектуальная группа курсора 1, точка захвата отслеживает текущую форму сигнала при перемещении курсора, а ниже отображаются текущая информация о положении курсора, разница напряжений и разница во времени.
Спектральный анализ БПФ: Да
Емкость хранилища: 2000 групп данных, 200 групп записей осциллограмм, с файловым менеджером хранения
Фильтрация: высокий проход, низкий проход
Математические операции: БПФ
Вариант послесвечения: Да (эффект послесвечения необходим, чтобы сделать графику Лиссажу) После выбора свечения разделен на многоуровневый опционный.
Связь компьютеров в реальном времени: связь через USB
Зум формы волны: Да
Предварительный просмотр формы волны AI: над основным интерфейсом Добавлено небольшое окно для отображения миниатюры формы волны для предварительного просмотра, и с индикатором, указывающий, что текущий сигнал основного интерфейса находится в определенном положении во всей собранной форме сигнала.

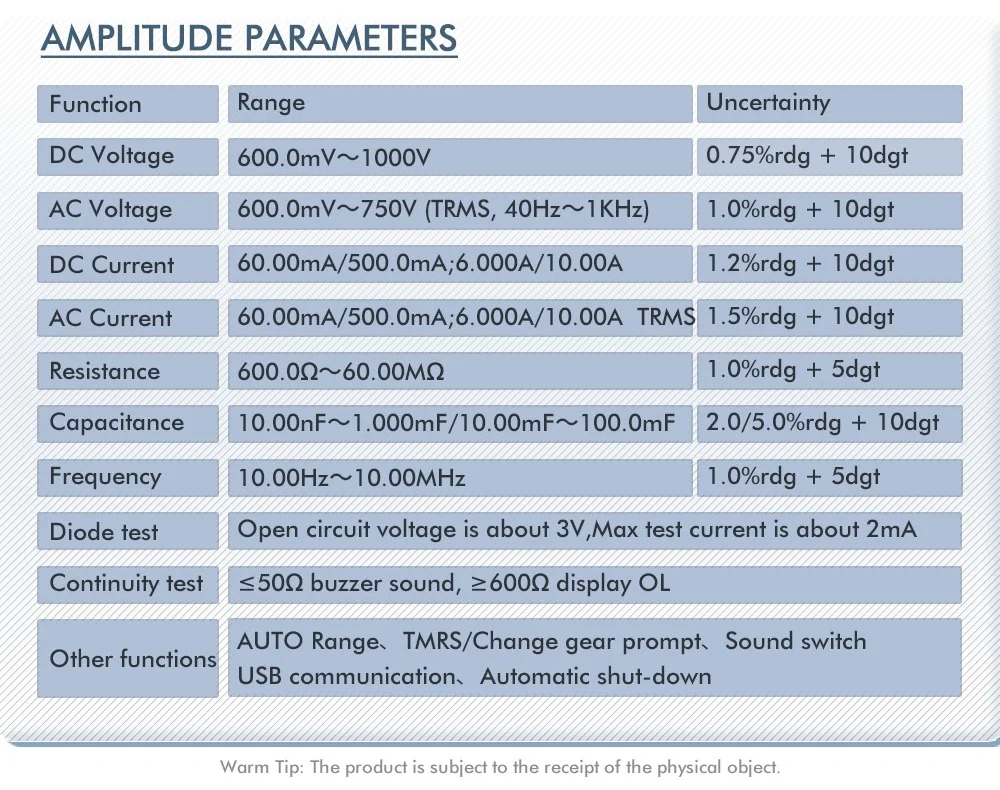

Мультиметр:
Напряжение постоянного тока: 600,0 мВ-1000 В, 0,75% показания + 10 ед.
Напряжение переменного тока: 600, 0 мВ-750 В (TRMS, диапазон частот: 40 Гц-1 кГц), 1,0% показания + 10 ед.
Постоянный ток: 60,00 мА/500,0 мА, 6000 А/10,00 А
Защита от перегрузки: Предохранитель 500 мА/250 В, 10 А/250 В, 1,2% показания + 10 ед.
Переменный ток: 60,00 мА/500,0 мА, 6000 А/10,00 А (TRMS) Защита от перегрузки: предохранитель типа предохранителя 500 мА/250 В, 10 А/250 В, 1,5% показания + 10 ед.
Сопротивление: 600,0 Ом-60,00 м, 1,0% показания + 5 ед.
Емкость: 10,00 нФ-1000 мФ, 2,0% показания + 10 ед.; 1000 мФ-100,0мФ, 5,0% показания + 10 ед.
Частота: 10,00 Гц-10,00 МГц, 1,0% показания + 5 ед.
Проверка диодов: Напряжение холостого хода составляет около 3 В, максимальный Испытательный ток составляет около 2 мА
Тест включения-выключения: звуковой сигнал ≤ 50 Ом, отображение ≥ 600 Ом 0 л

Генератор сигналов:
Частота формы волны:
Синусоидальные волны: 1 Гц-5 МГц
Прямоугольные волны: 1 Гц-500 кГц
Треугольные волны: 1 Гц-500 кГц
Амплитуда: выход с фиксированной точкой, максимум 5Vpp (50 Ом)-0Vpp, 0.1Vpp, 0.2Vpp, 0.5Vpp, 1Vpp, 2Vpp, 3Vpp, 5Vpp
Разрешение по частоте: 0,2 Гц
Количество каналов: 1
Вертикальное Разрешение: 8 бит
Выходное сопротивление: 50 Ом
Точность ширины импульса прямоугольных волн: ± 20 мс

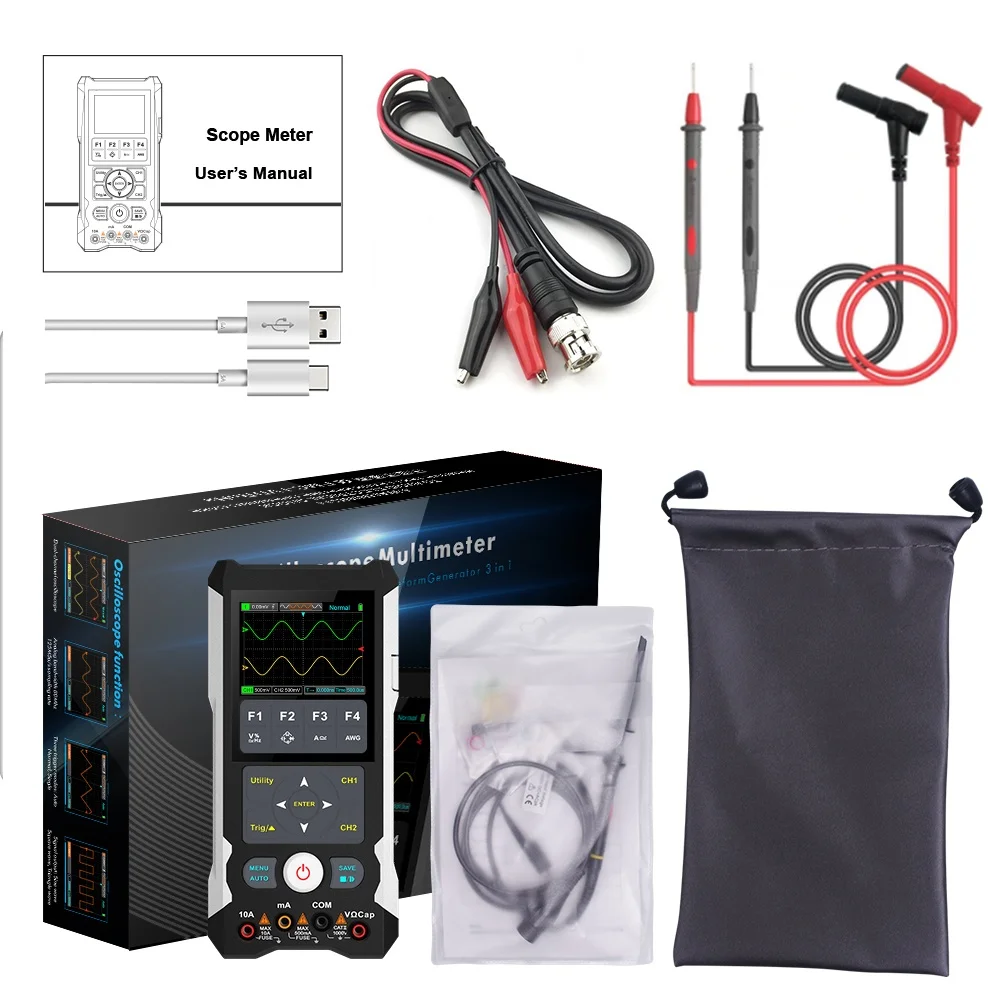

Список упаковки:
1 * Осциллограф ET829 / ET202D (два цвета на выбор)
1 * двойной испытательный провод для впрыска
1 * зонд прицела
1 * провод выходного зажима сигнала
1 * USB-кабель Type-C
1 * Руководство пользователя
1 * тканевый мешок
