Основная плата трансивера «Дружба-М». Набор для сборки

Набор для самостоятельной сборки основной платы трансивера "Дружба-М" (верия 4.62).

Коротковолновый трансивер «Дружба-М» предназначен для проведения любительских радиосвязей SSB и CW на всех девяти КВ диапазонах от 160 до 10 м. Он является дальнейшей разработкой трансивера «Десна» («Дружба») и представляет собой конструкцию, доступную для повторения радиолюбителями средней квалификации. При проектировании трансивера «Дружба-М» ставилась задача создать недорогой аппарат с приемлемыми электрическими характеристиками, обладающий высокой повторяемостью и доступной для большинства радиолюбителей элементной базой. Данная конструкция не содержит каких – либо оригинальных схемных решений, это «сборная солянка» из узлов, ранее описанных другими авторами и хорошо зарекомендовавших себя при массовом повторении.

• Трансивер имеет следующие основные технические характеристики:

• Чувствительность приемного тракта при соотношении сигнал / шум 10 дБ, не хуже 0,25 мкВ;

• Двухсигнальная избирательность при расстройке сигналов 20 кГц не менее 80 дБ;

• Диапазон регулировки АРУ не менее 80 дБ при изменении выходного напряжения на 6 дБ;

• Выходная мощность передающей части трансивера 10 Вт.

КВ - трансивер «Дружба-М» представляет собой трансивер с одним преобразованием частоты и содержит семь функционально законченных блоков или плат:

• Основная плата

• плата полосовых фильтров BPF-9 (девять диапазонов) или BPF-6 (шесть диапазонов) с аттенюатором и усилителем высокой частоты;

• Плата усилителя мощности UM-U (10Вт или 30-40Вт);

• Плата фильтров нижних частот ФНЧ-2-2016

• Блок синтезатора частоты (СЧ) или блок генератора плавного диапазона ГПД);

• Цифровая шкала (ЦШ);

• Блок питания (БП).

Параметры кварцевого фильтра:Восьмикристальный кварцевый фильтр из таких резонаторов имеет следующие параметры:

- коэффициент прямоугольности по уровням 6 и 60 дБ – 1.5 – 1,7;

- затухание за полосой пропускания более 80 дБ;

- неравномерность в полосе пропускания – 1.5 - 2 дБ;

- полоса пропускания по уровню 6 дБ – 2.4 кГц;

- входное и выходное сопротивление 200 - 270 Ом.

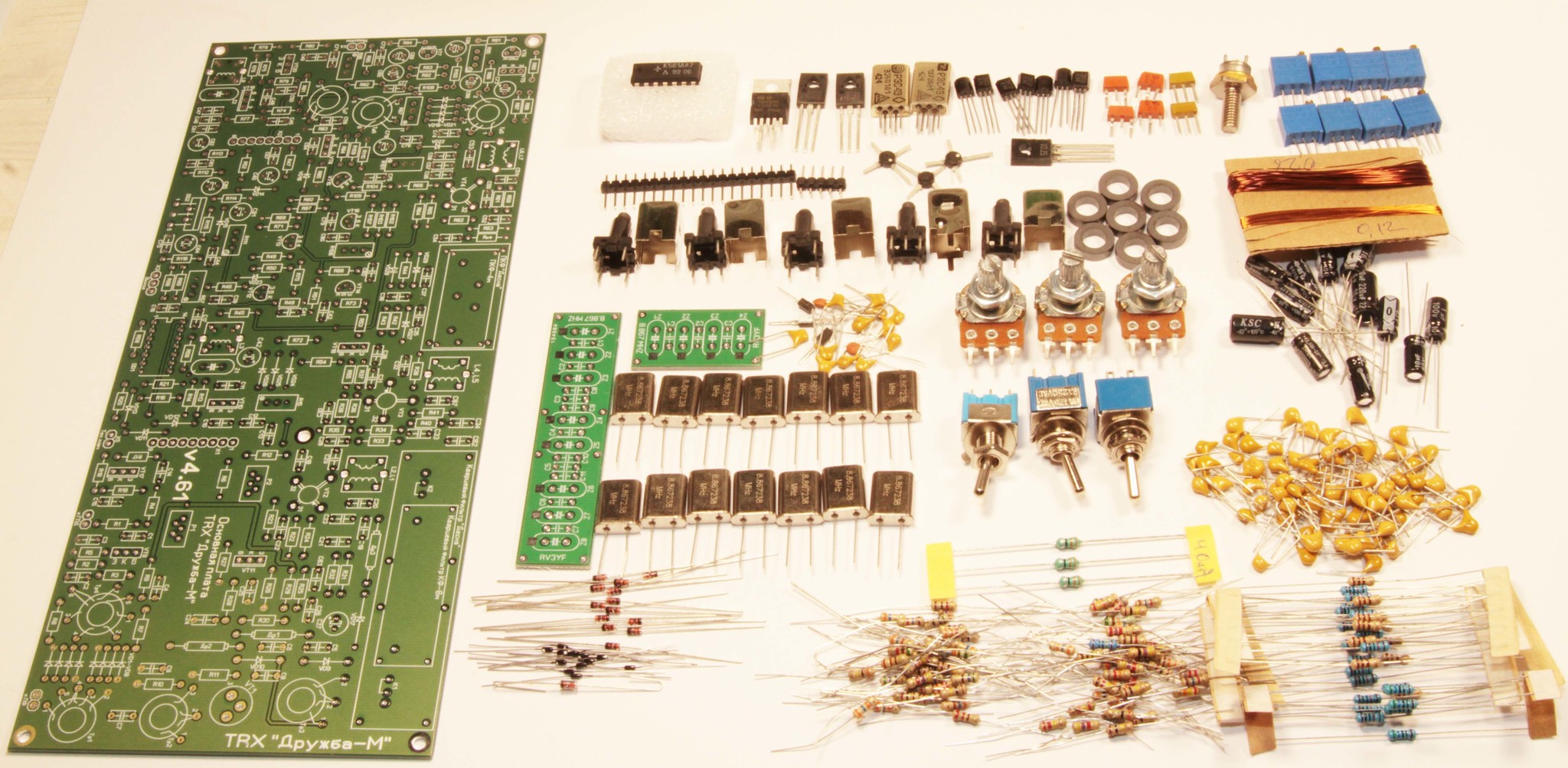

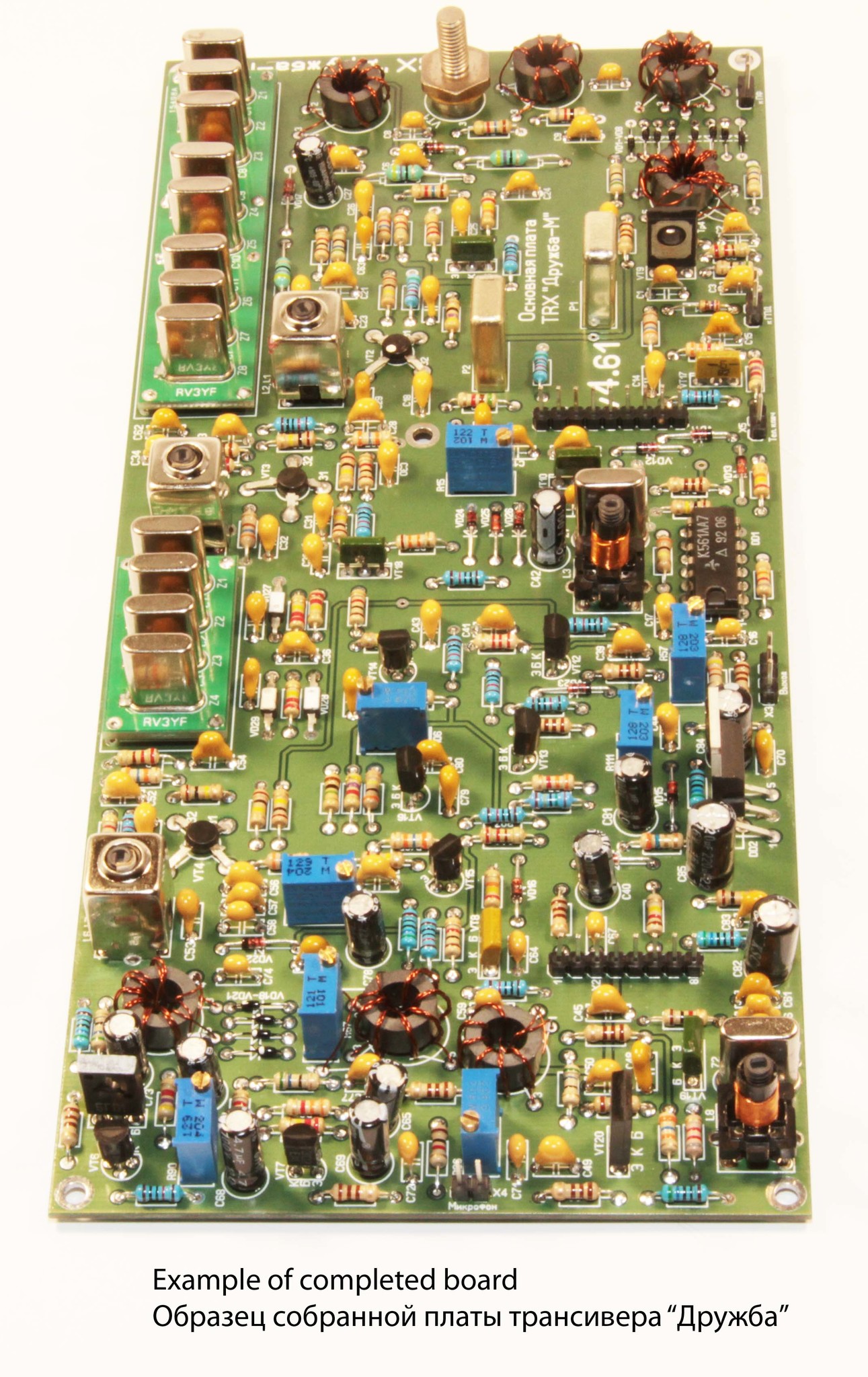

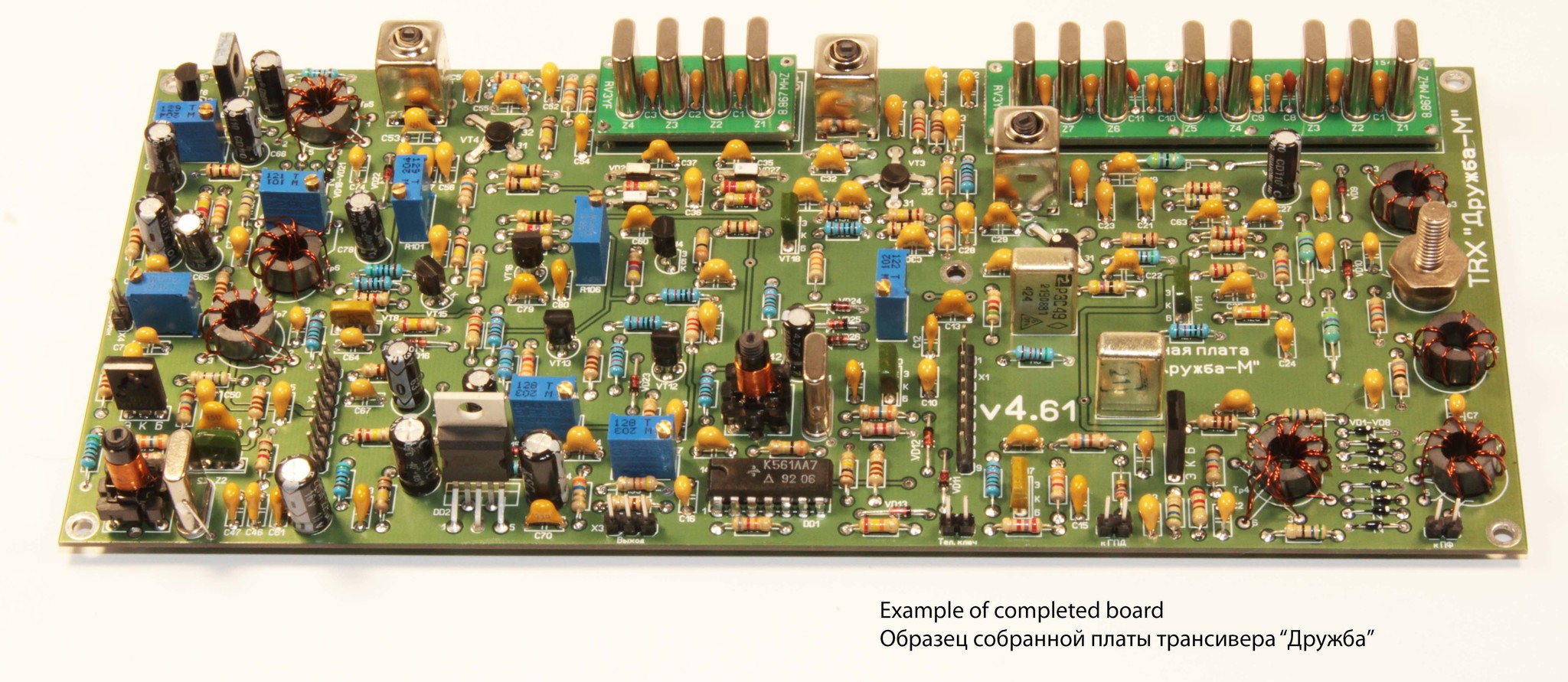

Версия платы 4.62. Набор самостоятельного изготовления основной платы v4.62 TRX «Дружба-М».

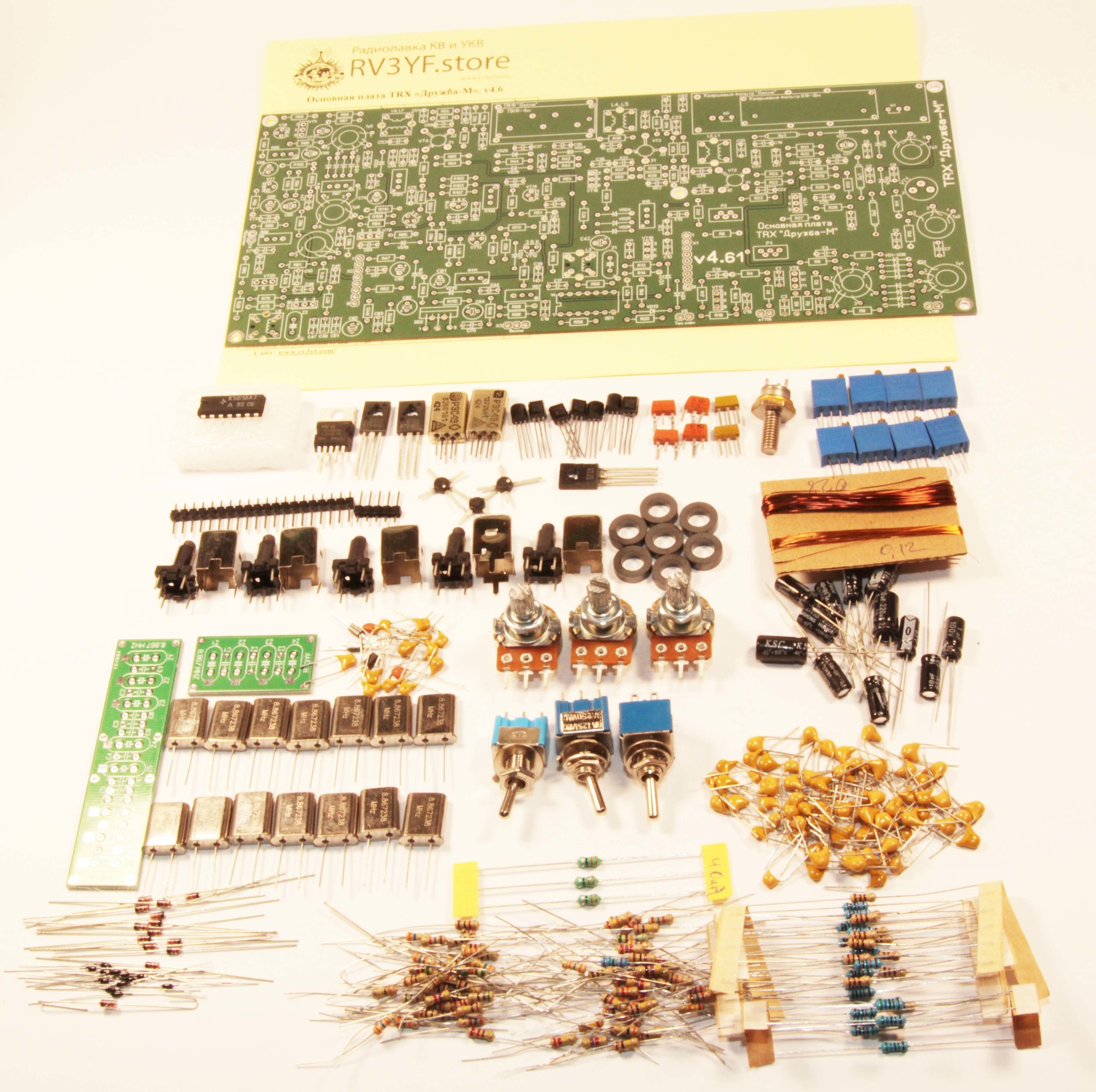

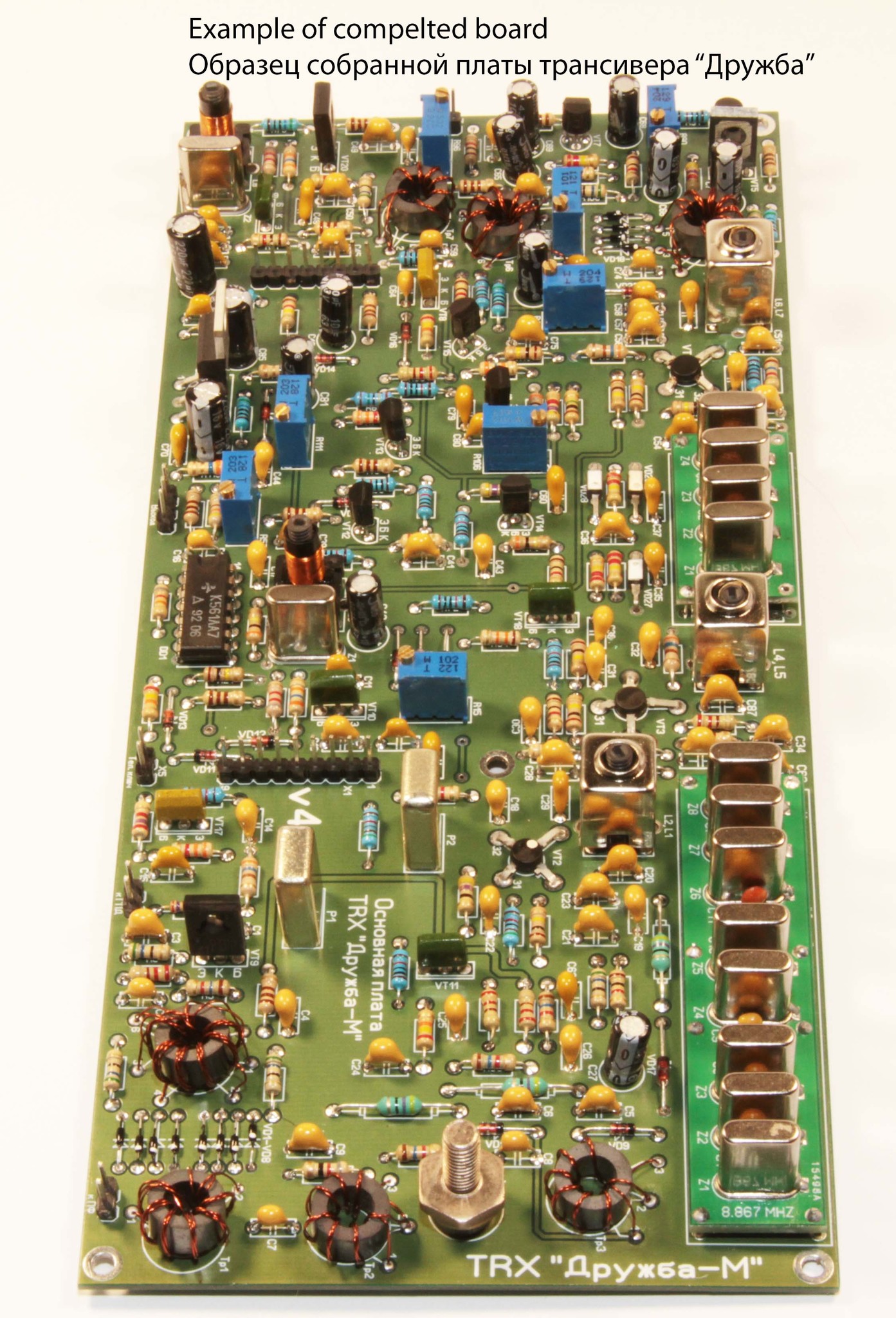

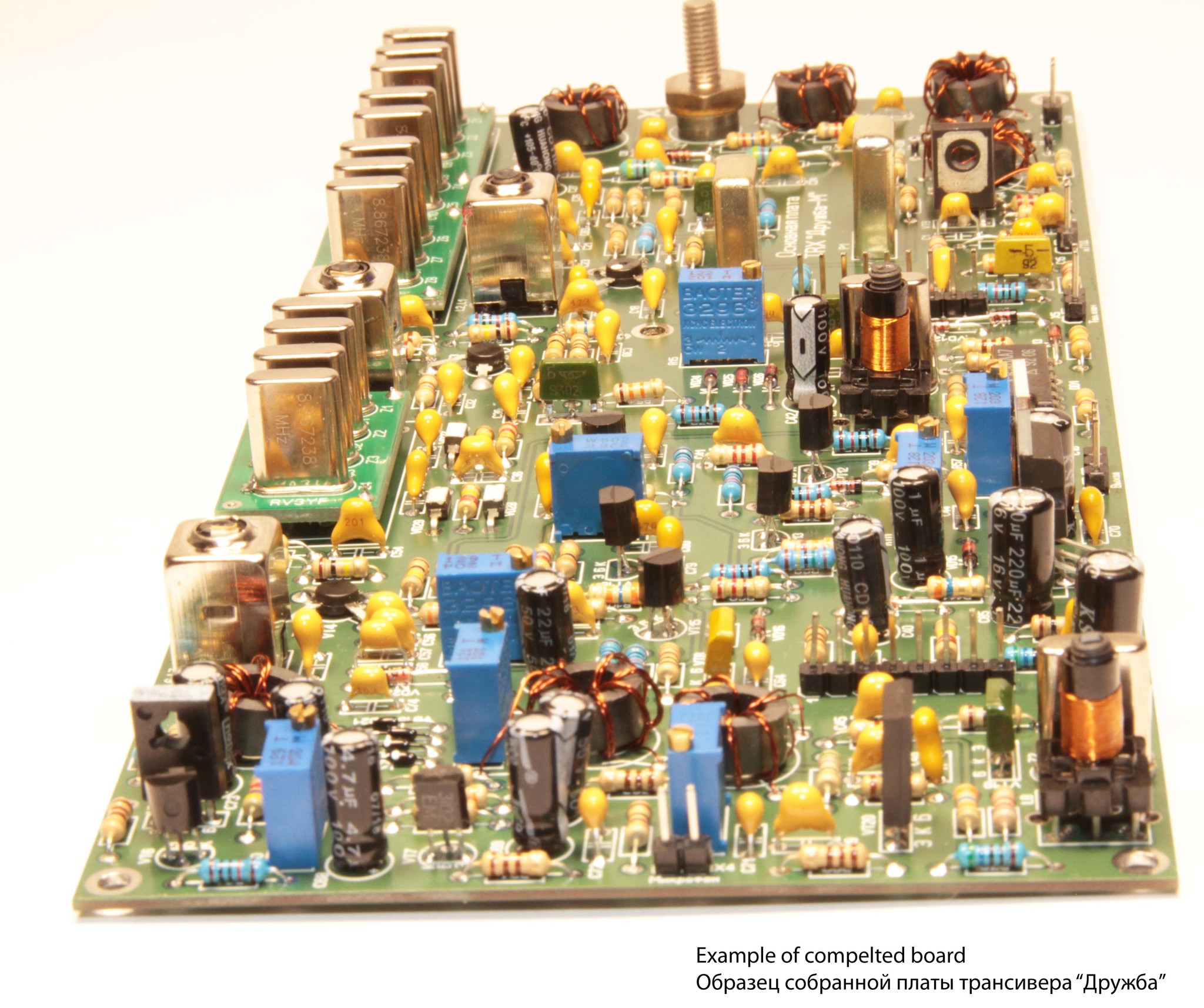

Состав набора: двухсторонняя печатная плата v4.61 с металлизацией отверстий, все радиоэлементы необходимые для монтажа: набор для самостоятельного изготовления кварцевых фильтров «Десна», микросхемы, транзисторы, диоды, каркасы контуров, провод, реле, разъемы, конденсаторы и резисторы.

Документация и схемы можно скачать на нашем сайте RV3YF в карточке товара.
