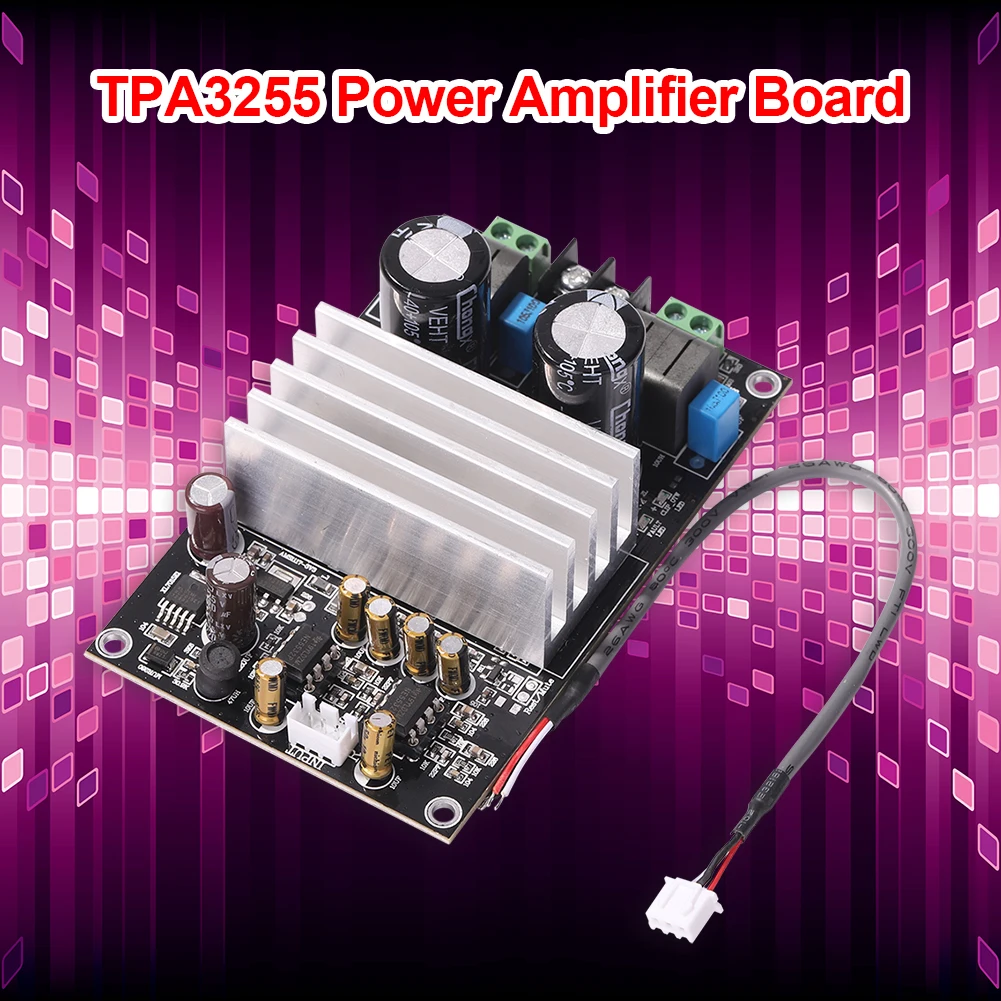

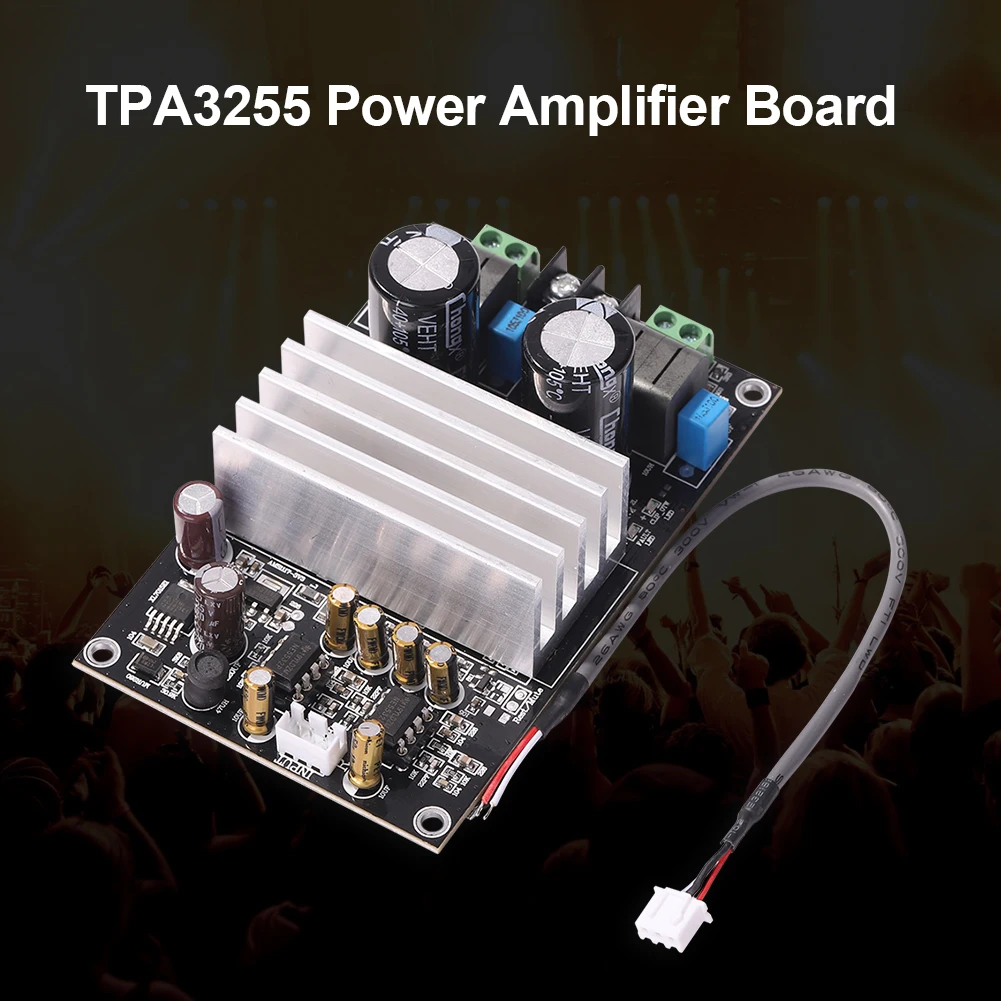

Плата цифрового усилителя мощности TPA3255 DC24-40V

TPA3255 Аудио цифровой усилитель высокой мощности 315 Вт + 150 Вт DC24-40V Плата усилителя HiFi класса D
Описание:
1. TPA3255-это высокопроизводительный усилитель мощности класса D, он имеет эффективность класса D и может обеспечить истинное высококачественное качество звука. Устройство отличается усовершенствованной интегрированной конструкцией с обратной связью и запатентованной функцией коррекции ошибок драйвера высокоскоростного затвора (PurePath Ultra HD).
2. Эта технология позволяет устройству поддерживать Сверхнизкие искажения во всем диапазоне звуковых частот, демонстрируя при этом идеальное качество звука. Устройство работает в режиме AD. Когда THD составляет 10%, он может работать до 2 нагрузок 315 Вт/4R и 2 нагрузок 150 Вт (отключенная мощность)/8R, и имеет аналоговый входной интерфейс 2 VRMS, который поддерживает бесшовное соединение высокопроизводительных ЦАП (например, PCM5242 TI).
3. Помимо отличного качества звука, TPA3255 также имеет два основных преимущества: высокую энергоэффективность и Сверхнизкие потери на холостом ходу (менее 2,5 Вт). Это может быть достигнуто с помощью 85mR MOSFET и оптимизированной схемы драйвера затвора. По сравнению с традиционной дискретной реализацией это решение может значительно снизить потери на холостом ходу.

Спецификация:
Режим работы: уровень D
Ток в режиме ожидания: 80 мА
Эффективность работы: > 90%
Канал: 2,0
Отдых/отключение звука: функция отключения звука короткого замыкания
Выходная мощность:
315 Вт/4 Ом, искажения 10%
185 Вт/8 Ом, искажения 10%
260 Вт/4 Ом, искажения 1%
150 Вт/8 Ом, искажения 1%
Частотный диапазон: от 20 Гц до 20 кГц
Динамический диапазон: > 100 дБ
Соотношение сигнал/шум: (SNR) > 111 дБ
Рабочее напряжение: импульсный источник питания постоянного тока 24-40 В (Рекомендуемое напряжение: 36 В)

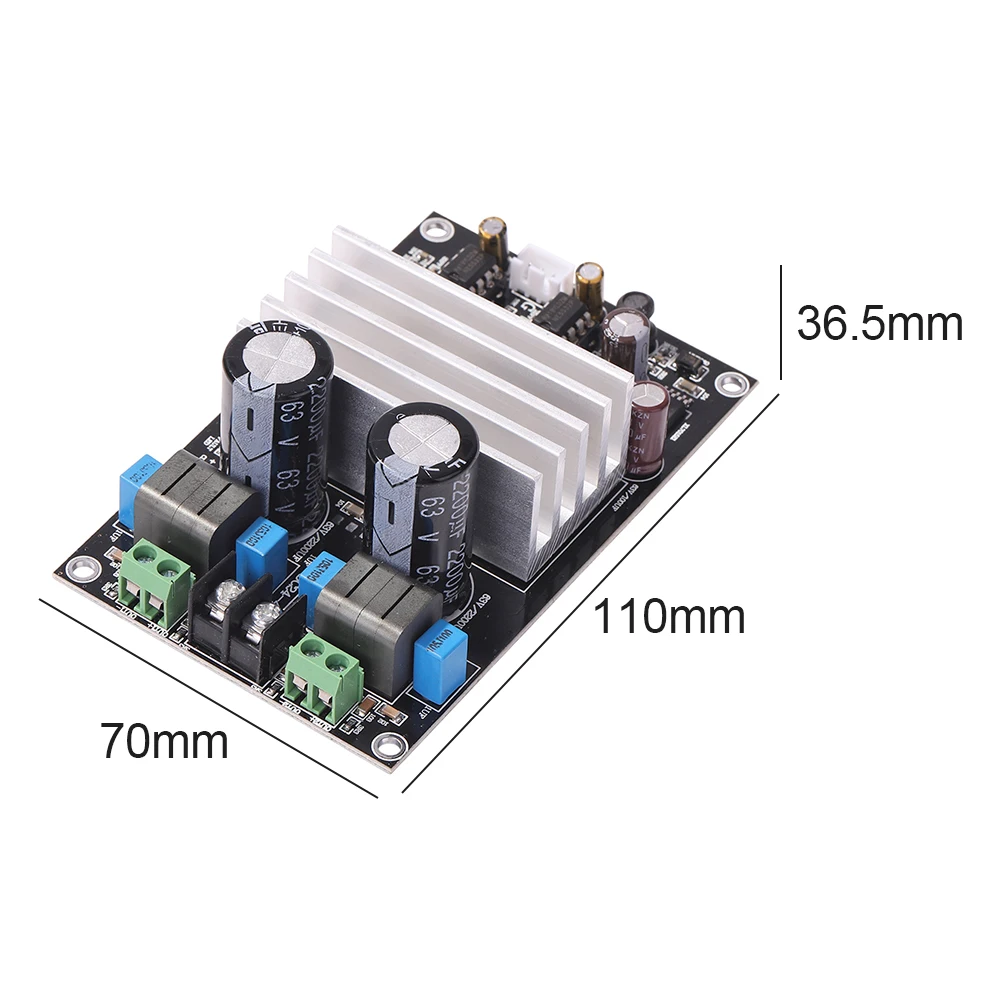

Размер продукта: 110*70*36,5 мм
Вес продукта: 160 г
Размер упаковки: 110*70*36,5 мм
Вес упаковки: 160 г

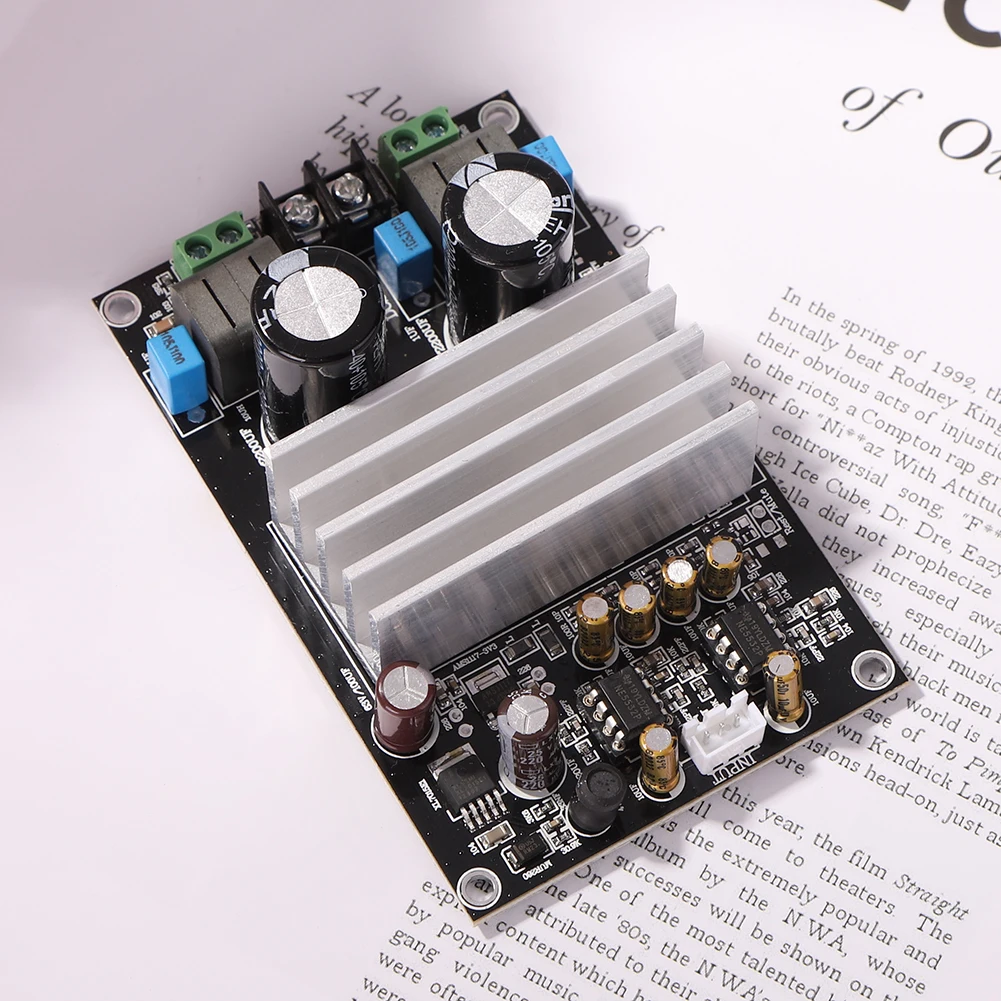

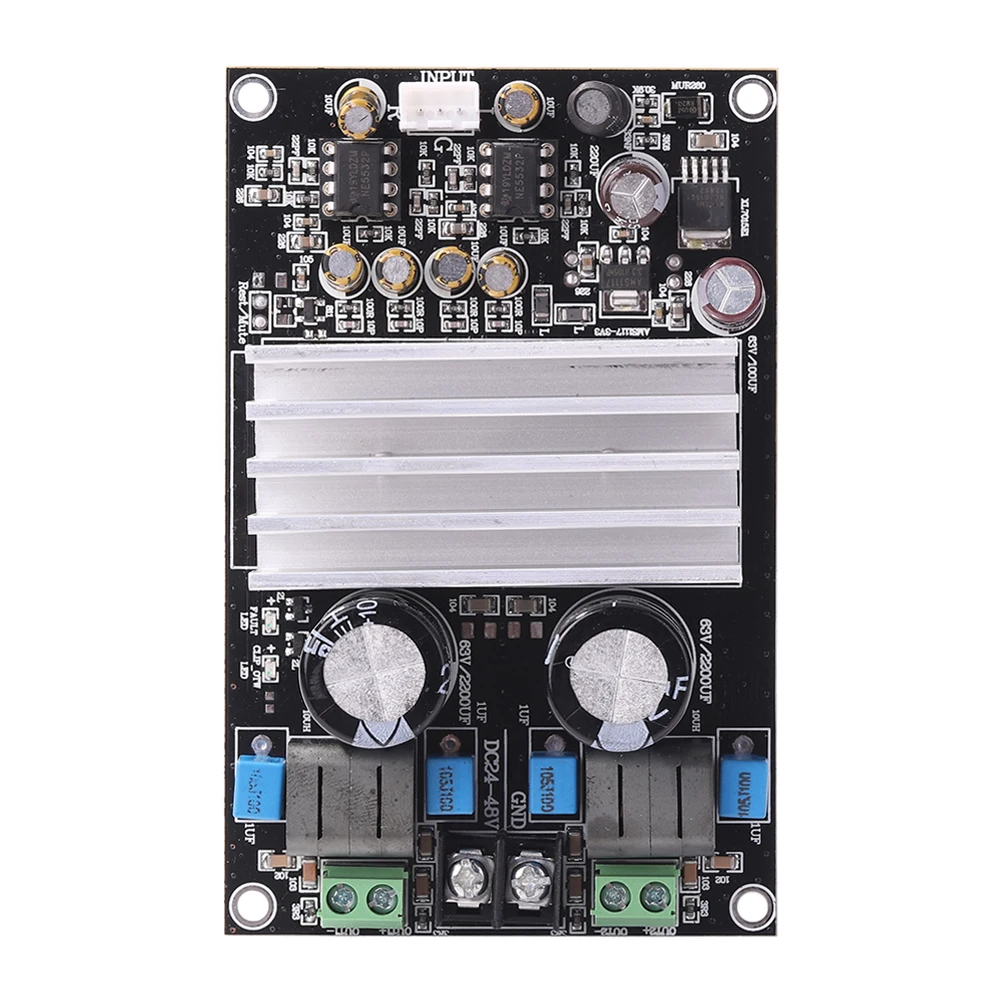

Детали продукта:
1. Используйте оригинальный TPA3255
2. Вычислительный конец использует сменный операционный усилитель DIP-8*2, и покупатели могут обновить вычислительную модель самостоятельно. В этом продукте используются 2 высокопроизводительных операционных усилителя звука TI NE5532P.

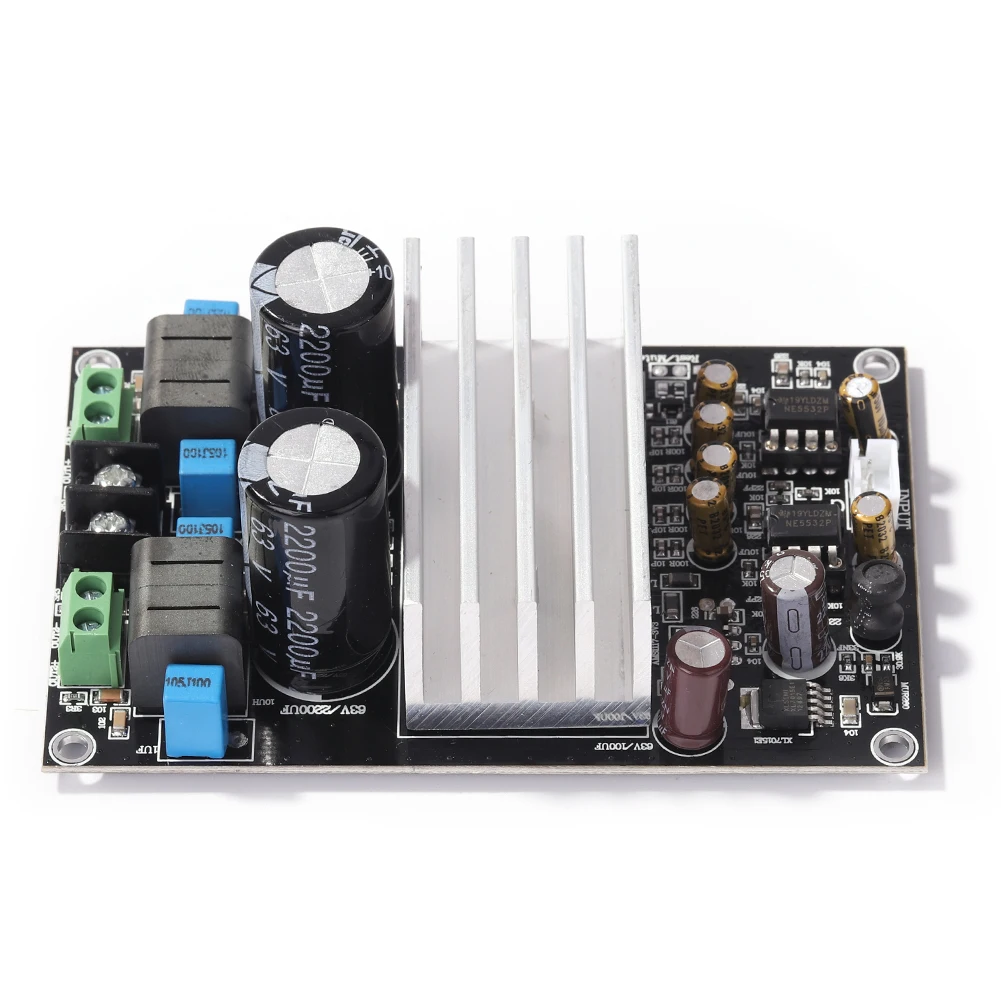

2. В электролитическом конденсаторе основного фильтра используются конденсаторы связи золотого аудиовхода Nichicon емкостью 2200 мкФ/63 В * 2,6 серии Nichicon FW 10 мкФ. Другие конденсаторы фильтра используют серию Nichicon.
3. Используйте индуктор SAGAMI 7W14A для цифрового аудиоусилителя класса D, чтобы звук был чистым и мощным.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо тебе!
Возможны отклонения в 1-2 см из-за ручного измерения.

1 X Плата усилителя мощности
1 х сигнальная линия
