Плата CV1800B 1G фотосовместимость с портом Raspberry Pi Pico

【 MILK-V Дуэт Рекомендаций】

【 Сертификат авторизованного агентства】

[] PCB Цвет отправляется случайным образом. Не делайте заказ Если вы не возражаете.

[] Это плата Linux, вы Не могу Запустите его Малина Пи Пико СВУ

[] Эта плата относится только к Значок GPIO Компоновка RPi PICO Быть Совместим с платами расширения PICO.

Оно Отличается Из PICO и Нельзя Поделиться Программное обеспечение Pico.”

【Обзор】

[] Milk-V Duo-это ультракомпактная Встроенная платформа разработки на базе чипа CV1800B. Он может работать под управлением Linux и ОСРВ, обеспечивая надежную, недорогую и высокопроизводительную платформу для профессионалов, промышленных ODM, Энтузиастов AIoT, любителей DIY и создателей.

【Спецификация】

[] Процессор: CVITEK CV1800B (C906 @ 1 ГГц + C906 @ 700 МГц)

[] Память: DDR2 64 МБ

[] Хранение: 1x слот Micro SD, 1x паяльная площадка SD NAND

[] USB : 1x Type-C для данных и питания, 1x паяльная площадка USB2

[] Камера: 1x16P FPC разъем (MIPI CSI 2-полосный)

[] GPIO: доступно до 26 контактов для ввода/вывода общего назначения (GPIO)

[] Размер: 21 мм * 51 мм

【Особенности】

Процессор

[] Процессоры 1 ГГц и 700 МГц RISC-V C906

[] Интегрированный CVITEK TPU Для интеллектуального обнаружения Like Нейронные сети Аппаратные ускорители, распознавание изображений AI.

[] Поддерживает кодирование видео H.264/H.265, до 2880x1620 при 20 кадрах в секунду.

[] Совместим с CMOS-датчиками высокой четкости.

[] Программируемый Частотный выход для сенсорных часов.

[] Комплексные функции ISP для оптимизации изображений.

[] Частичная поддержка библиотеки OpenCV с аппаратным ускорением CV.

[] 16-битный аудиокодек со встроенными функциями ввода и вывода микрофона.

[] Гибкие сетевые конфигурации с 1 Ethernet PHY.

CSI-2 (серийная камера MIPI)

[] Имеет 16-контактный интерфейс FPC для 2-полосного входа камеры MIPI.

[] Работает с сигналами I2C, CLK и RST при уровне напряжения 1,8 В.

Ethernet

[] Milk-V Duo включает чип CV1800B со скоростью PHY 100 Мбит/с.

[] PHY соединен с 5-контактной площадкой для пайки.

[] Внешний трансформатор и разъем RJ45 необходимы для использования Ethernet.

УСБ

[] Совместимость с USB 2,0, обратная совместимость с USB 1,1.

[] Поддерживает различные режимы скорости, функциональность хоста/устройства и протоколы передачи.

[] Расширяемые интерфейсы через USB Hub (до 127 устройств).

[] Режим энергосбережения, поддерживает устройства HID.

[] Функционирует как Ведомое устройство USB с настраиваемым программным обеспечением.

[] USB Type-C для доступа к носителю информации.

Микро SD

[] SDIO0 совместим с протоколом Secure Digital Memory (SD 3,0).

ГПИО

[] До 26 контактов GPIO на 40-контактном разъеме MilkV-Duo обеспечивают доступ к внутренним периферийным устройствам, таким как SDIO, I2C, PWM, SPI, J-TAG и UART.

[] До 3x I2C

[] До 5x UART

[] До 1x SDIO1

[] До 1x SPI

[] До 2x АЦП

[] До 7x ШИМ

[] До 1x RUN

[] До 1x JTAG

Характеристики платы

[] Одно-встали на сторону ПКБ

[] Размеры: 51 × 21 мм

[] Толщина: 1 мм

[] Порт Type-C, расположенный на верхнем краю

[] Двойные штифты с коронками/сквозными отверстиями вокруг оставшихся краев

[] Может использоваться как модуль для поверхностного монтажа или в формате Dual Inline Package (DIP).

[] 40 основных Пользовательских контактов на сетке с шагом 2,54 мм (0,1 дюйма) с отверстиями 1 мм

[] Совместимость с веробордом и макетной платой

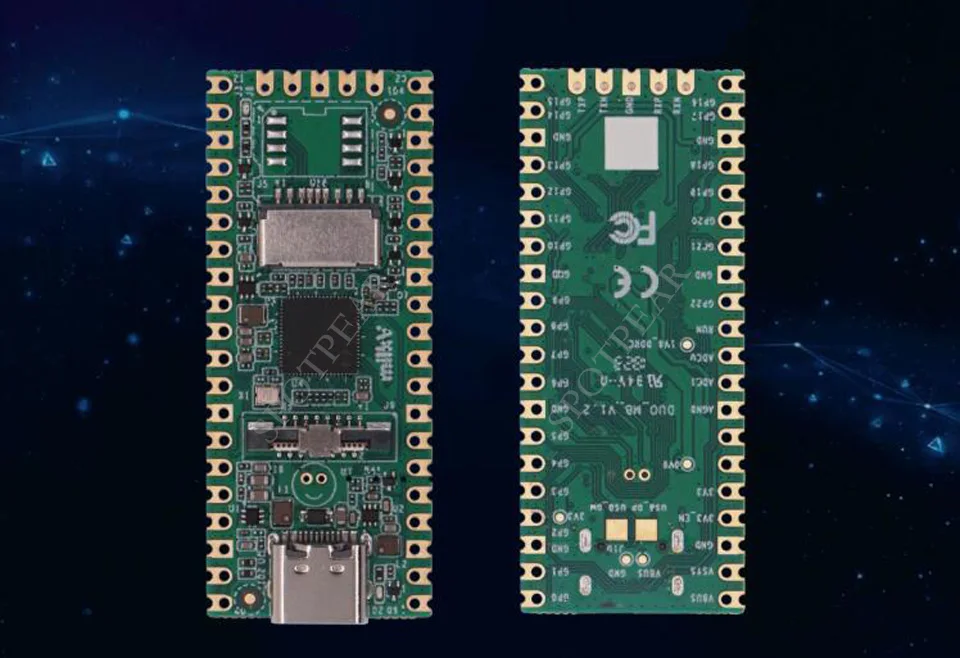

【Выставка продукта】
