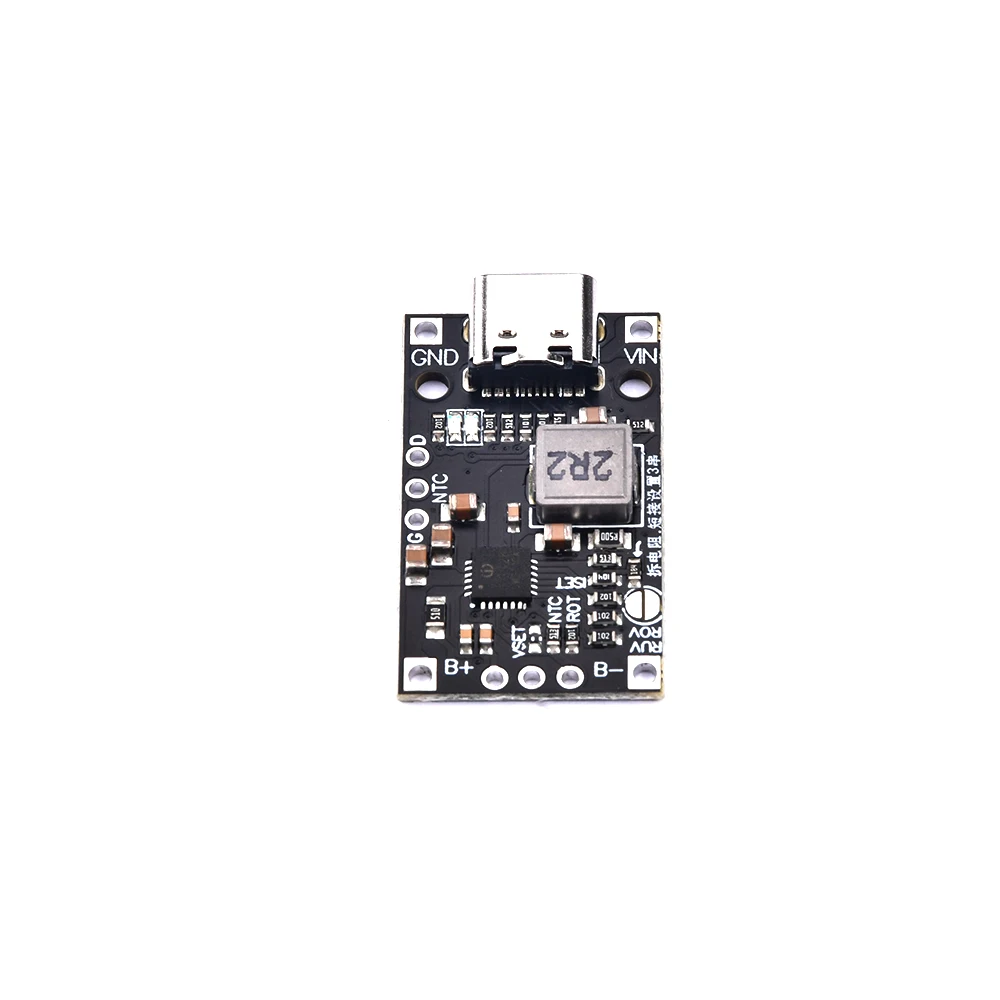

Плата для зарядки литиевого аккумулятора высокой мощности 3S BMS Boost

Код товара: A1005005020365807

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Особенности:
1. Модуль поставляется с функцией балансировки батареи
2. Автоматическая регулировка напряжения зарядки для повышения эффективности
3. Входное перенапряжение и защита от пониженного напряжения
4. Регулируемая Защита от сверхурочной зарядки
5. Защита от перегрузки по току, перенапряжения, короткого замыкания


Параметры:
1. Плата зарядки для 2/3 серии литиевых батарей с функцией выравнивания
2. Поддержка быстрой зарядки QC
3,15 W синхронный Switch НАДУВА заряда
4. Эффективность зарядки 94%
5. Можно установить 2 струны или 3 струны литиевых батарей для зарядки
6. Зарядный ток можно регулировать

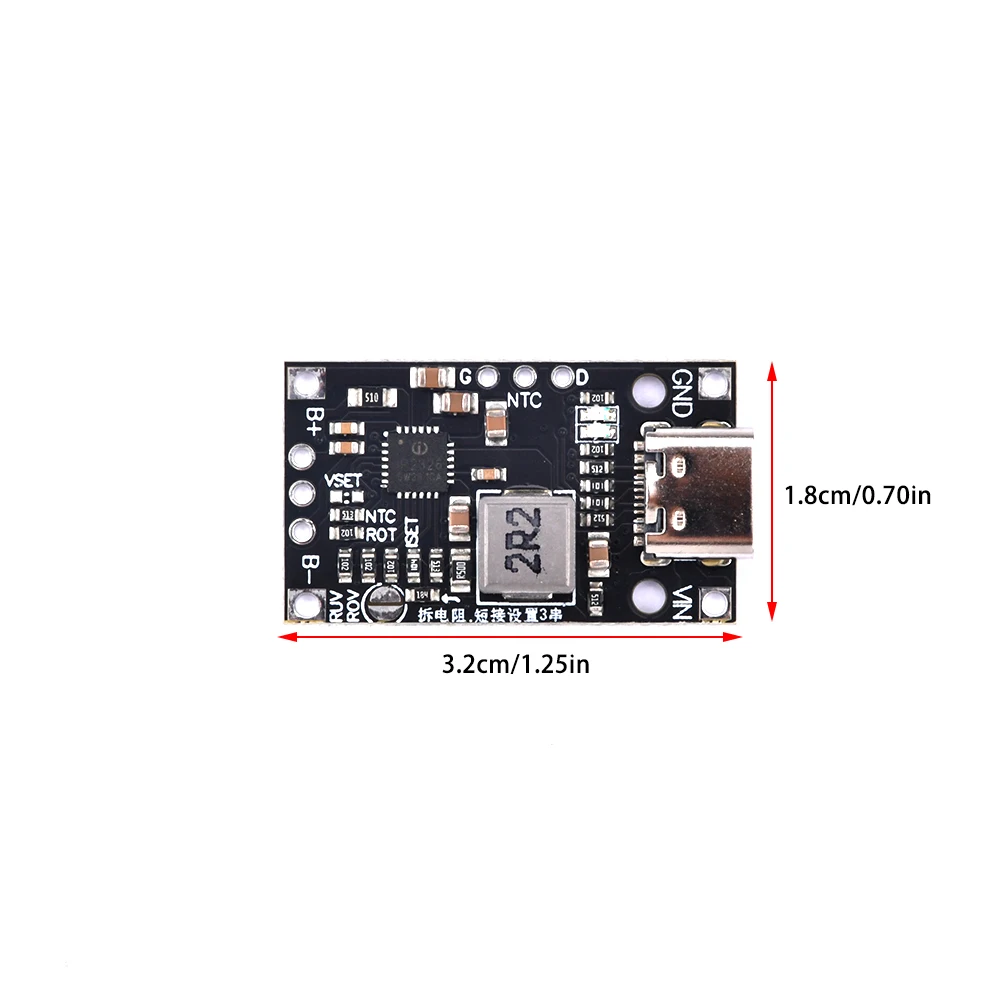

7. Размеры (приблизительно): 3,2*1,8*0,5 см


Светодиодный индикатор:
Обычный красный светильник всегда включен;
Синий светильник включен во время зарядки;
После полной зарядки синий светильник выключается;
Синий светильник мигает при обнаружении аномалии.


Описание:
Модуль пригоден для двух-строка или трехканальный «3,7 V литиевые батареи. При короткой настройке по умолчанию используется 2 струны. При использовании двух струн вы можете использовать функцию баланса батареи, которая поставляется с модулем. Это очень практично. Вход может быть портом type-c и пайки, когда порт type-c подключен к источнику быстрой зарядки, напряжение зарядки автоматически настраивается для повышения эффективности. Если Входное напряжение ниже, чем напряжение батареи при входе провода, модуль может работать только в состоянии увеличения.
◆ Вход: дополнительный порт type-c или сварочный провод, Тип c, подключенный к быстрой зарядке QC, может автоматически регулировать напряжение зарядки и повысить эффективность зарядки. Если сварочный провод является входным, входная мощность должна быть меньше, чем напряжение батареи (количество батарей, подключенных в серии * Напряжение батареи).

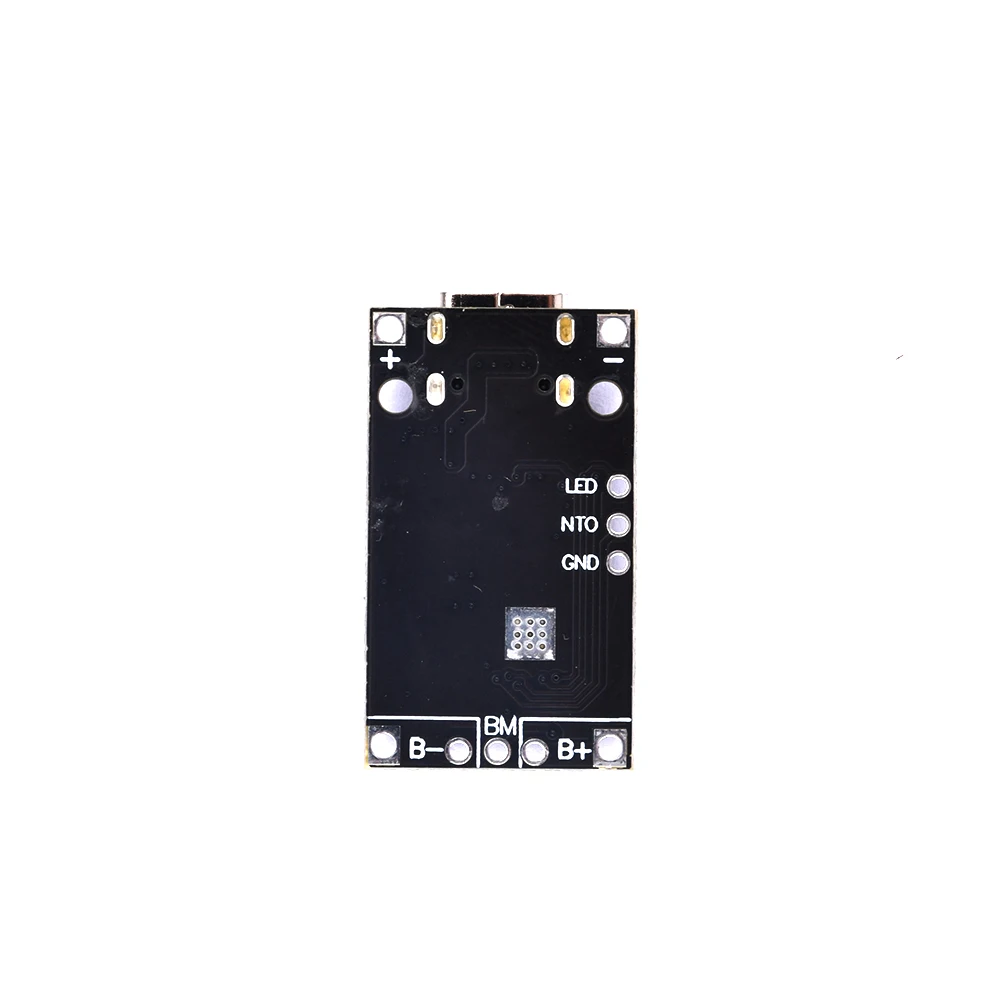

◆Выход: Поддержка 2 струн и 3 струн. Аккумулятор должен быть защищен защитной панелью. По умолчанию используется 2 строки. При смене на 3 струны необходимо короткое замыкание точки короткого замыкания, а затем снять боковой резистор. Функция баланса используется для 2 струн, а середина двух струн батарей подключена к BM pin (эта скорость выравнивания ограничена, И Две Струны батарей должны стараться убедиться, что параметры совпадают при использовании).
◆Настройка тока: зеленые стрелки на рисунке выше относятся к двум параллельным настройкам тока. Сила тока по умолчанию составляет 100K (0.9A) и 180K (0.5A). Резисторы могут быть удалены или заменены в соответствии с вашими потребностями. Формула расчета тока = 90000/сопротивление.
◆ Батарея предельное напряжение зарядки установка по умолчанию одной строки-4,2 V, и широкой Батарея тоже это значение, не нужно менять. Если вам нужно изменить его, просто установите сопротивление VSET платы в соответствии с таблицей параметров RVSET.
◆Настройка таймаута зарядки, по умолчанию нет времени таймаута, установите значение сопротивления гниению. 68K-4 часа, 120K-12 часов, без наклеек-24 часа.
◆NTC доступ: не используется обычно, при необходимости, изменить сопротивление NTC на 82K, NTC сварочная точка и GND рядом с ним подключены к 100K Термистор (B = 4100).


Примечание:
Нет необходимости устанавливать слишком много модулей для нормального использования, просто выберите 2 строки или 3 строки для зарядки в соответствии с вашими потребностями. Если вы не используете специальные и не знакомы с приложением.


Посылка включает в себя:
Зарядный модуль X1
