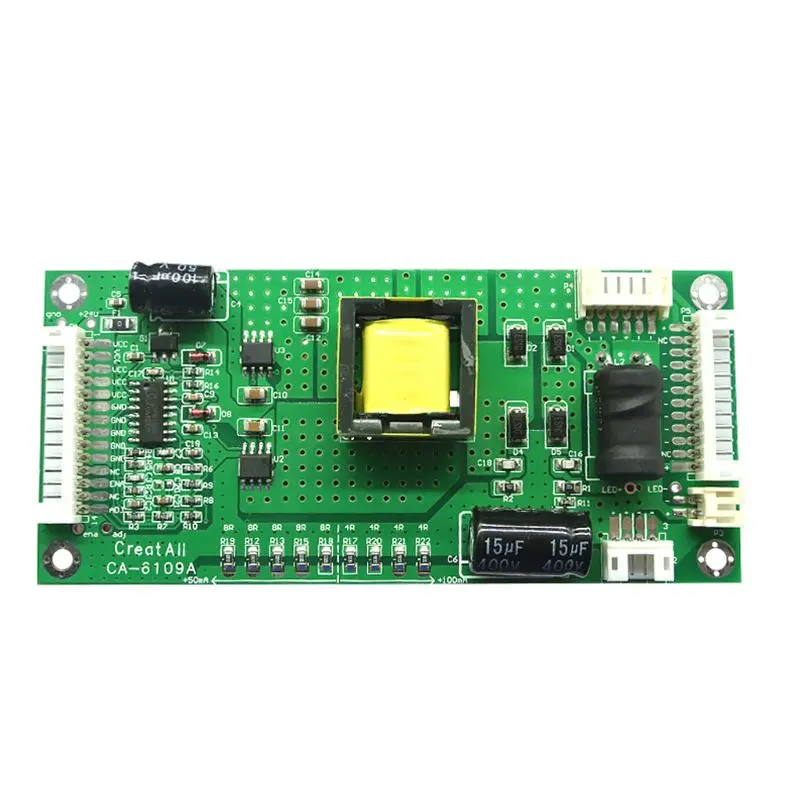

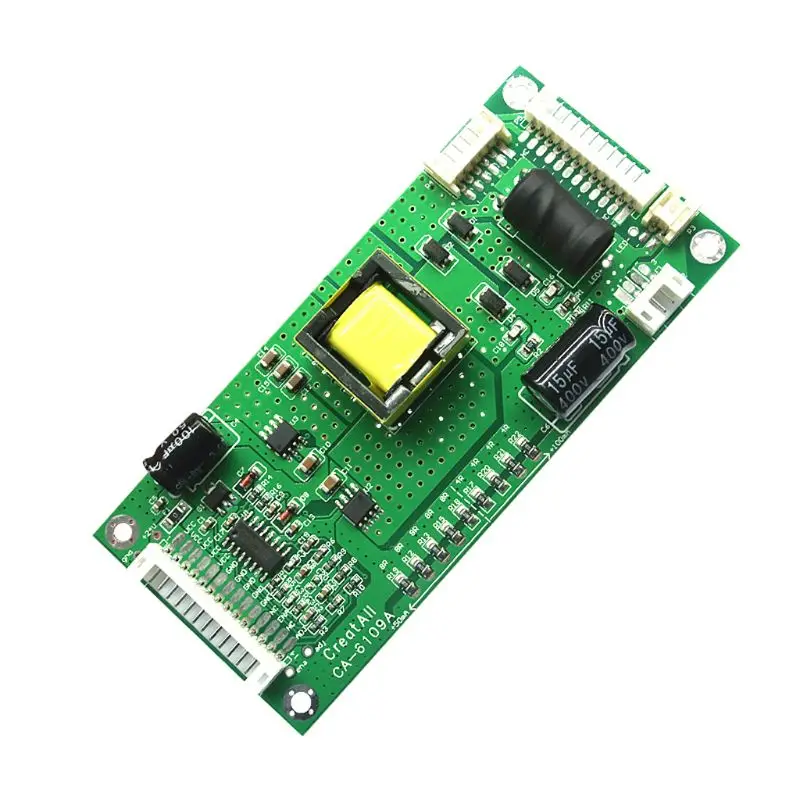

Плата драйвера для телевизора, универсальный усилитель постоянного тока со светодиодной подсветкой, 10-65 дюймов

Особенности:

Входное напряжение питания 12 В-28 В; Коэффициент наддува 1: 7,5, 12 В можно увеличить до 80 В, 24 В до 160 В.

Ток светодиодной лампы по умолчанию составляет 248 мА, который можно отрегулировать до 600 мА за счет короткого замыкания на плате.

Общая выходная мощность ограничена 40 Вт или меньше.

Оптимизированная эффективность работы трансформатора 85 ° C, повышение температуры 40 ° C на 30 ° C.

В режиме обратного затемнения ADJ-это порт затемнения, Заземление-самое яркое, а Высокое напряжение-до исчезновения.

ADJ нельзя повесить, если он не подключен, он будет подключен непосредственно к полу.

Примечание:

1. ботинок имеет плавный пуск и другую защиту, поэтому Затемняющая дверь должна быть подключена к полу, когда она не используется. Не рекомендуется отключать.

2. Настройка затемнения двери составляет 0 3 3 В, 0 В-самая яркая, 2 2,5 В уже очень темная и в основном защищена близко к 3 В. На данный момент выведите наружу 0 В)

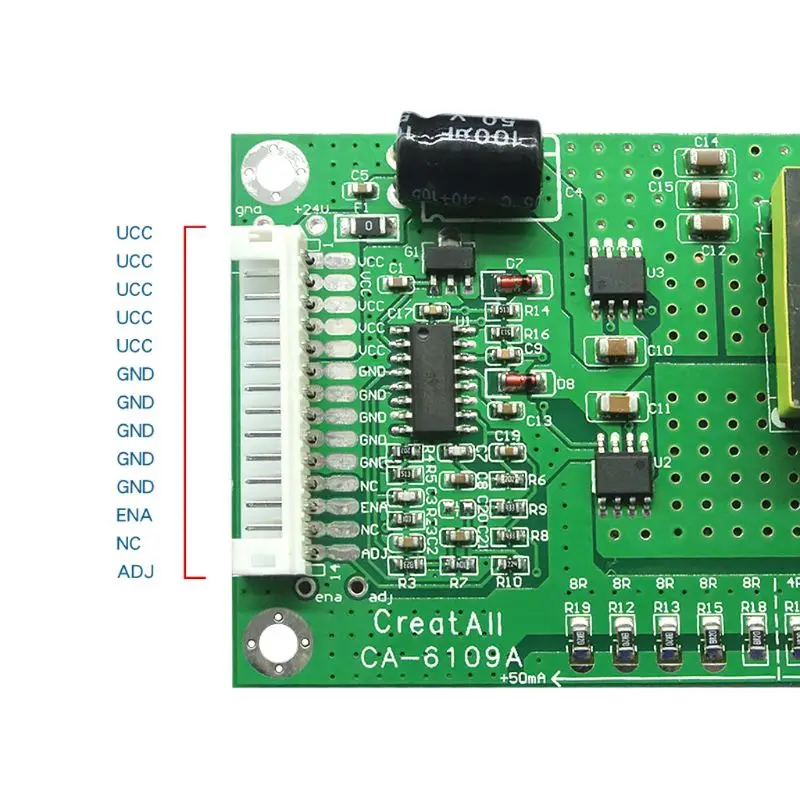

В соответствии с флагом на плате Подключите VCC, GND, en (включить), затемнение ADJ, всего четыре входных порта, выход выбирает положительный и отрицательный выходные порты светодиода.

Спецификация:

Модель: CA-6019

Входное напряжение: 10-28 В

Выходное напряжение: 5-165 В

Цвет: зеленый + черный + желтый

Размер: прибл. 110x50 мм (4,33x1,97 дюйма)

Количество: 1 шт.

Примечание:

Переход: 1 см = 10 мм = 0,39 дюйма

Нет розничной упаковки.

Возможны отклонения в 1-3 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать ставки.

Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо тебе!

Пакет включает:

1 X плата драйвера постоянного тока (демонстрация других аксессуаров на картинке не включена.)
