Плата драйвера контроллера подходит для BT101IW01 BT101IW03 LVDS 40 Pin 10,1 "комплект цифрового сигнала DVB 1024*600 матрица ноутбука 2AV + USB + DHMI + VGA

Инструкция по приобретению этого комплекта:

1. Перед покупкой убедитесь, что ваша модель экрана точно такая же, как и модель в нашем списке, и что сам экран можно включить и отображать в обычном режиме. Если ваш экран поврежден, не размещайте заказ, так как этот комплект не может отремонтировать и управлять поврежденным экраном.

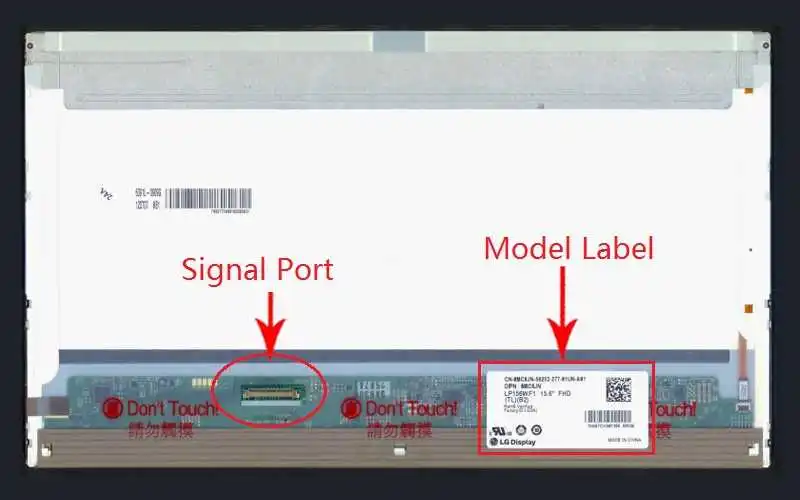

2, если вашей модели экрана нет в нашем списке продуктов. Пожалуйста, предоставьте нам полную модель экрана, чтобы подтвердить подходящий комплект (это очень важно, неправильная покупка может привести к невозможности использования). Этикетку модели можно найти на задней панели экрана. Как показано на следующем фото:

3, вход адаптера питания: 12 В постоянного тока 3 А (порт постоянного тока: 2,5 мм и 5,5 мм внутренний + внешний-)

Обратите Внимание: Не используйте адаптер питания с напряжением более 12 В, так как это приведет к повреждению печатной платы.

4, этот комплект платы контроллера подходит для светодиодного экрана 40-контактных сигнальных портов LVDS. AV-Совместимость с PAL и NTSC, поддержка цифрового сигнала DVB-C/DVB-T/DVB-T2, порт USB доступен для обновления прошивки и воспроизведения мультимедиа.

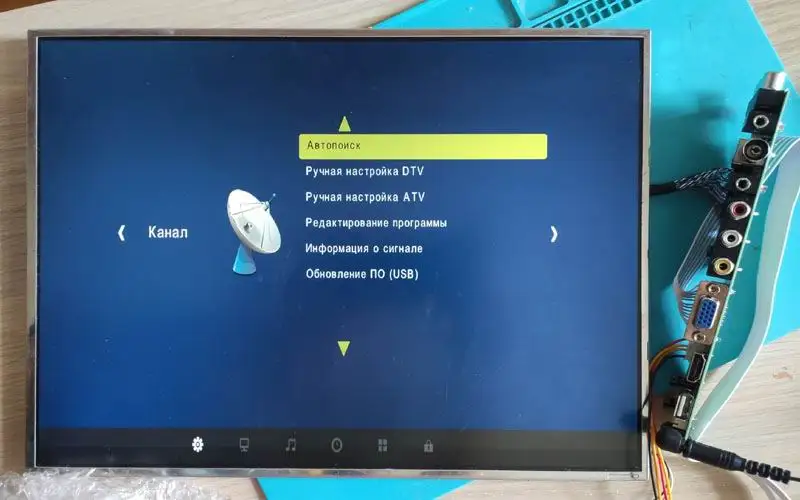

Когда правильный входной сигнал не обнаружен, плата контроллера автоматически переходит в режим ожидания. Как показано на следующем фото:

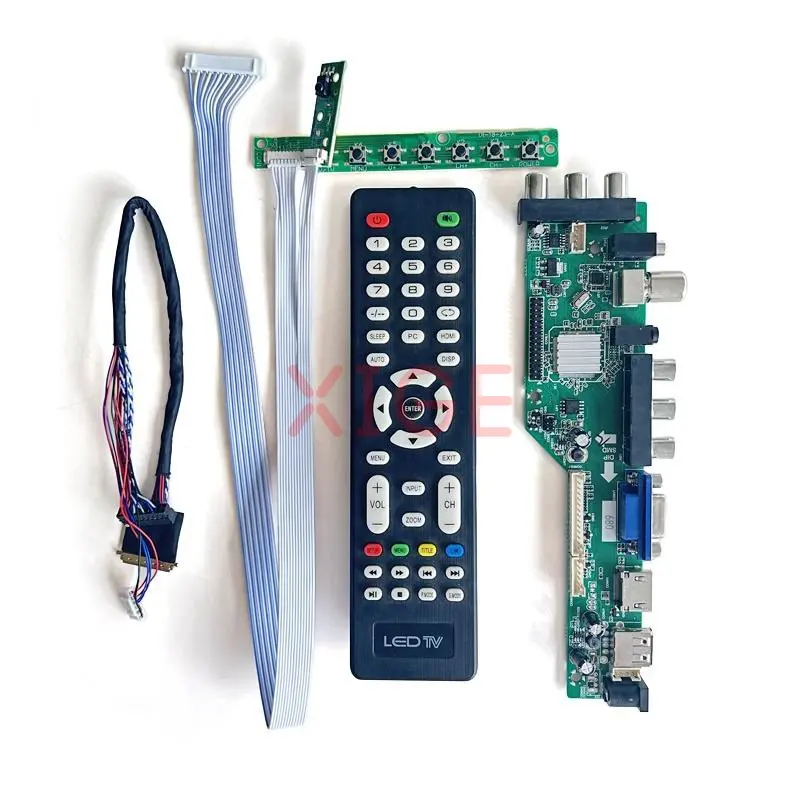

5, в комплект входят:

1 шт. X материнская плата контроллера

1 шт. X сигнальный кабель LVDS

1 шт. X ИК и клавиатура с кабелем

1 шт. X пульт дистанционного управления (батарея в комплект не входит)

Помимо продуктов, входящих в комплект, вам также могут понадобиться следующие аксессуары:

DC 12V 3A Адаптер питания →Пожалуйста нажмите здесь

PH2.0 4-контактный маленький динамик →Пожалуйста нажмите здесь

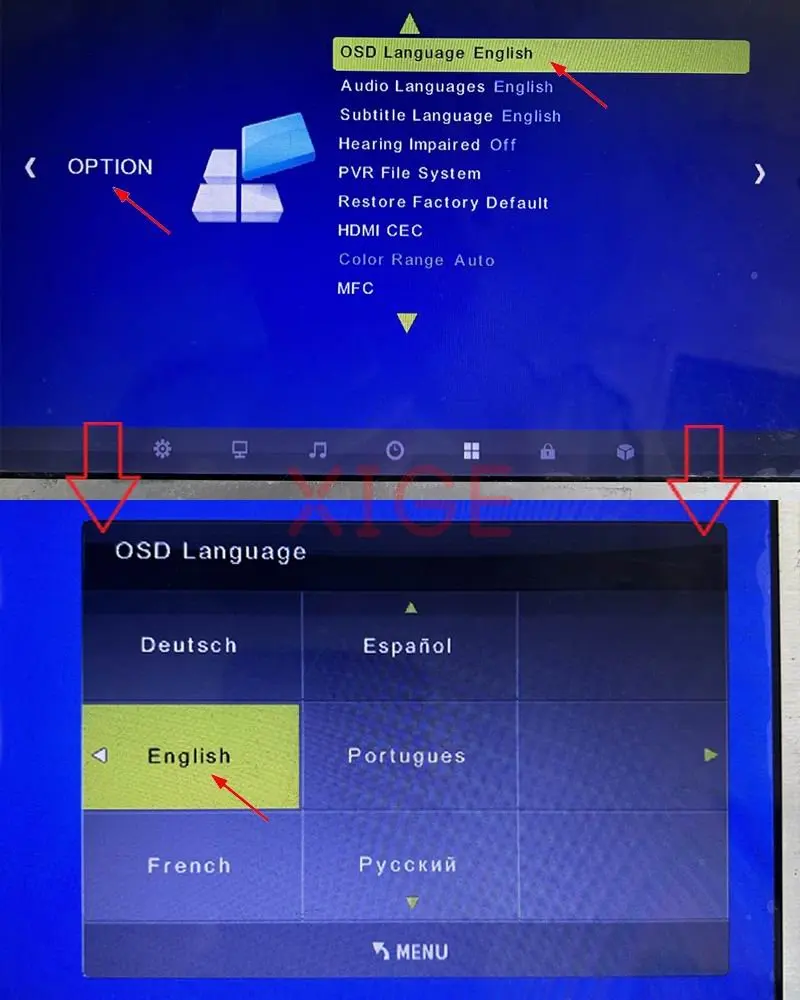

6. Пожалуйста, обратитесь к фотографиям ниже для подключения кабеля экрана и языковых настроек. (Экранное меню имеет несколько интерфейсов. Если отличается, свяжитесь с нами)

7, если у вас возникли проблемы во время работы. Пожалуйста, не стесняйтесь обращаться к нам. Лучше всего предоставить несколько фотографий или видео, чтобы помочь нам проверить проблему. Слепая отрицательная оценка не решает никаких проблем. Надеюсь, мы сможем общаться, чтобы решить. Заранее спасибо.

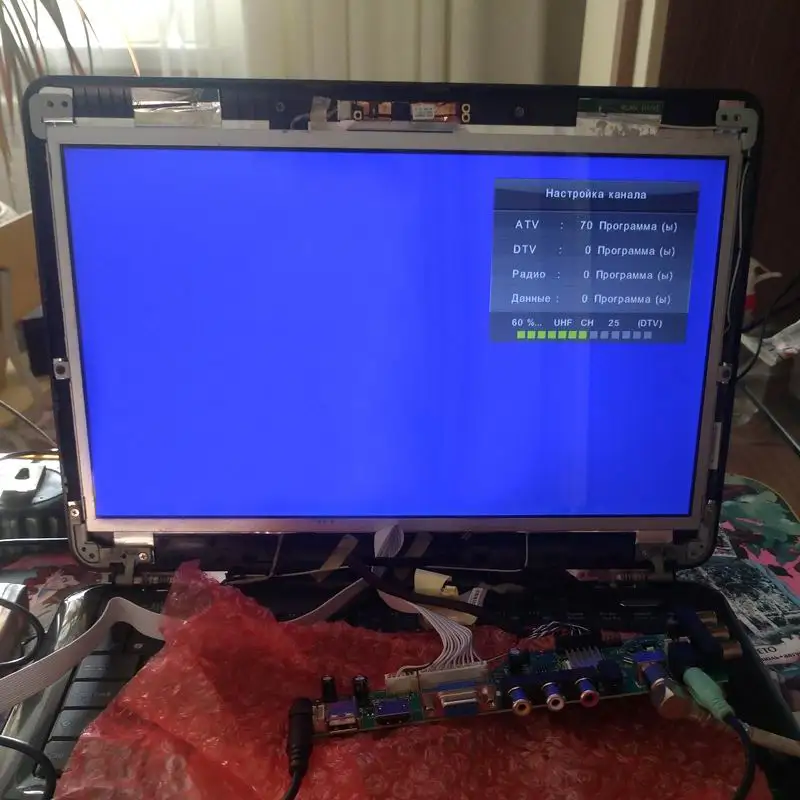

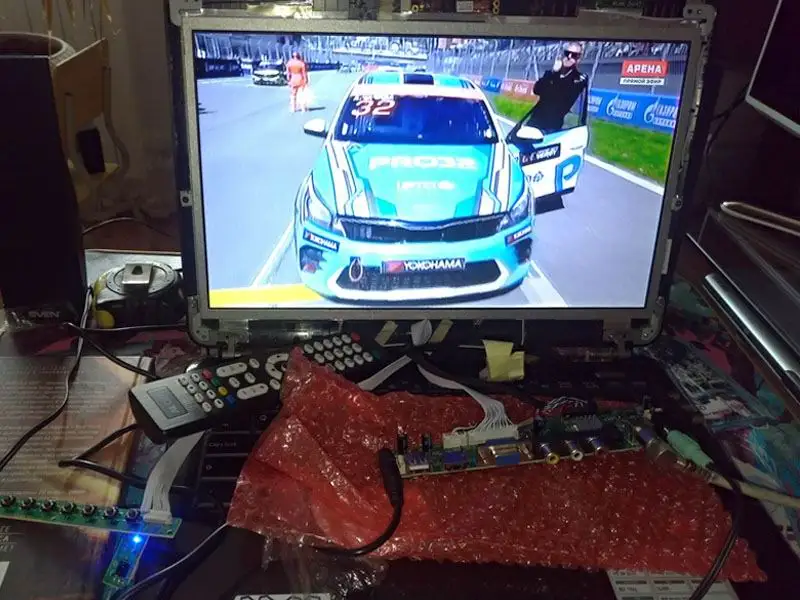

Ниже представлены фотографии из отзывов покупателей. Только для справки.
