Плата импульсного усилителя мощности LLC, 600 Вт, одно-и двойное выходное положительное и отрицательное напряжение + - 24v36v48v608 0 В

Modname = ckeditor

Есть одно и двойное выходное напряжение, пожалуйста, выберите в соответствии с вашими потребностями!

Различное напряжение, емкость различных партий, параметры компонентов немного отличаются, в зависимости от реального объекта.

Примечание при покупке:

1. Этот продукт является голой доской, которая опасна для высоковольтной цепи, она должна быть куплена людьми, которые могут использовать его, наш магазин не несет все последствия, вызванные использованием! Разработано компанией, большое количество может быть настроено в соответствии с требованиями заказчика, количество небольшое

2. Для коммерческих целей некоторые схемы и компоненты отполированы и зашифрованы, схематические схемы недоступны, техническая поддержка pcbAnd, для тех, кто хочет узнать исследования, пожалуйста, сделайте экскурсию, не покупайте, если вас это не устраивает!

3. Для долгосрочного использования высокой мощности, пожалуйста, добавьте вентилятор воздушного охлаждения, перегрева полосы питания, перегрузки по току и короткого замыканияЗащита от перегрузки по току и короткого замыкания является защитой от блокировки, источник питания переменного тока и Другие конденсаторы Главного Фильтра должны быть отключены, и напряжение снова падает на to0VPower для запуска. Этот источник питания realLLC, резонансная схема-высокочастотная положительная волна Xuan, это не обычный блок питания с переключением квадратной волны, он очень подходит для усилителя мощности, хороший эффект

4. Каждый источник питания проверяется перед отправкой, все выгорает трансформатор, труба, ICOur магазин не несет ответственности, если требуется техническое обслуживание, нести все расходы! Плата не обновляется и не изменяется, схема компонентов может быть изменена. Пожалуйста, обратитесь к фактической доставке

Параметры следующие:

Входное напряжение: AC200-240V

Транспортировка: одиночное напряжение 50В/12А; Двойное напряжение± С алюминиевой крышкой, 50В/6A;Independent12V/0.5A (нестабильное напряжение, уменьшается по мере уменьшения основного напряжения, используется в менее требовательных случаях, таких как подача энергии на вентилятор,)

Специальное напоминание: поскольку импульсный источник питания стабилизирует только Основное напряжение, таким образом, ток независимого и вспомогательного выхода должен быть меньше, чем выходной сигнал основного напряжения; Например, ток основного напряжения is10mA, вспомогательный и независимый не может быть loaded10maahead нагрузки;

Точность стабилизации напряжения: основной без нагрузки ± 3%, загружен ± 3%;(ac220vпри входе)

Непрерывная мощность: 300 Вт (25 ℃непрерывная работа при температуре окружающей среды,Долгосрочная работа плюс вентилятор охлаждения)

Номинальная мощность: 600 Вт (25 ℃непрерывная работа при температуре окружающей среды в течение 5 минут)

Мгновенная мощность: 800 Вт (мощность генерируется во время воздействия динамического сигнала, меньше than100Haos)

Эффективность преобразования: максимум 98%

Габаритные размеры: длина, ширина и высота = 116*67*40 мм

Большое количество: 265 г

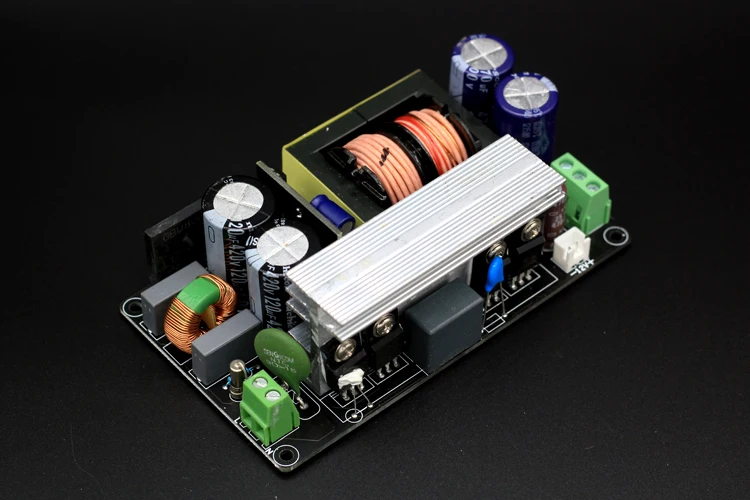

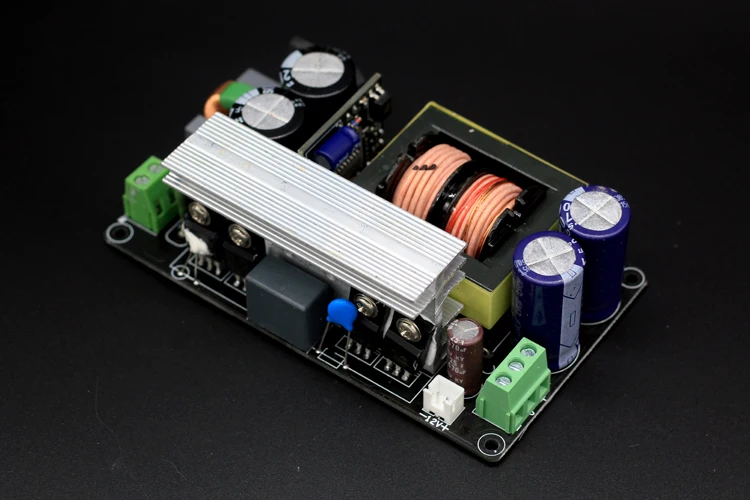

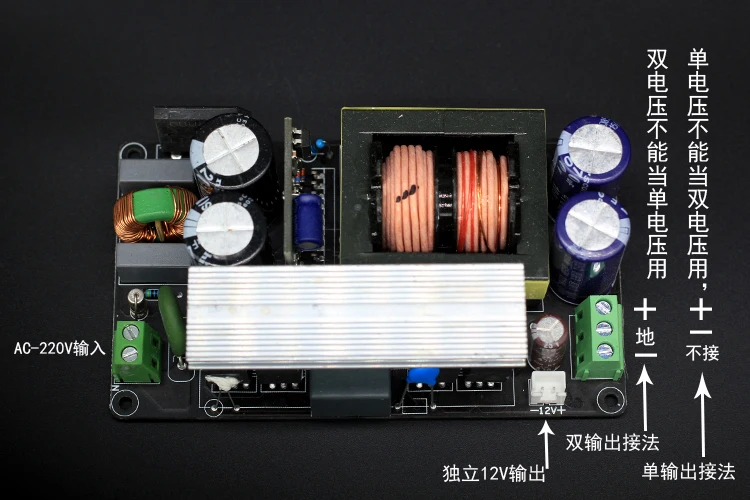

Плата выглядит следующим образом, посмотрите на следующем рисунке для схему подключения:
